拆解计步器

eimon · 发表于 2010-9-28 09:52

您需要登录才可以下载或查看，没有账号？注册

x

从来没有如此深刻理解自己担心理解不了但是又如此简单的原理，废话不说，看图：

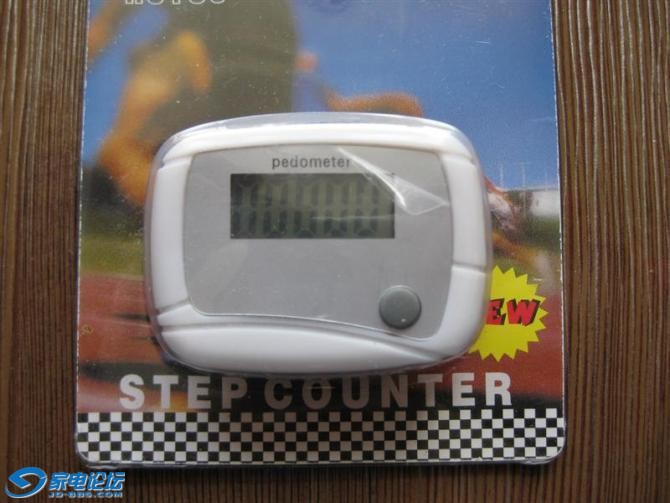

带包装正面图：

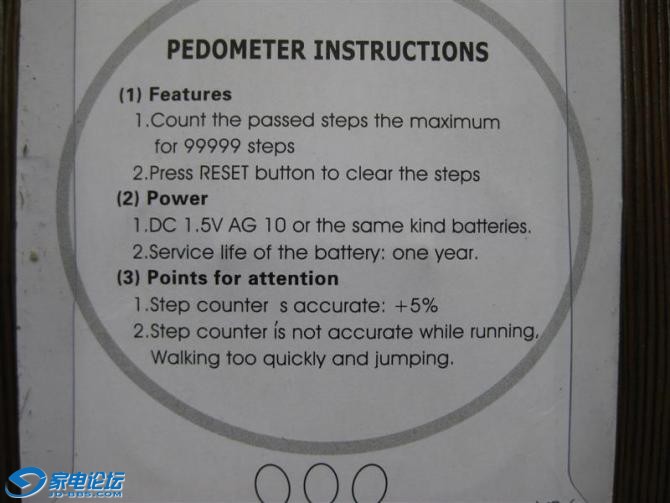

包装背面图：

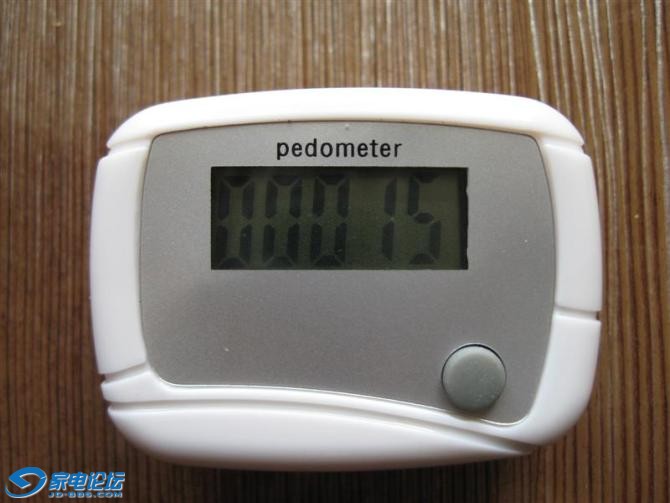

正面图：

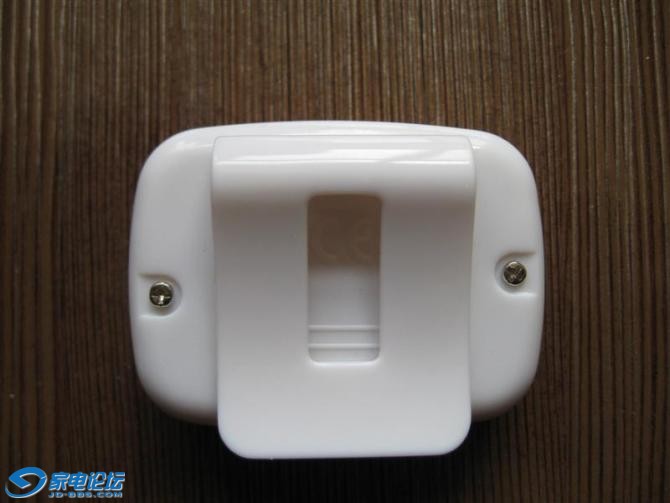

背面图：

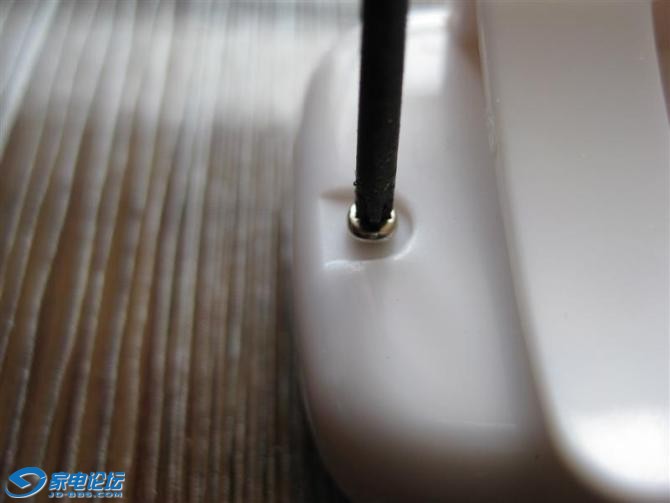

只有2颗螺丝，先卸第一个：

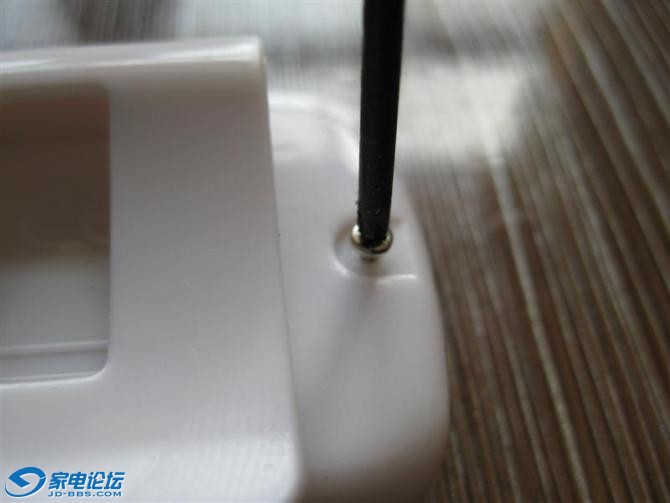

然后最后一个

：

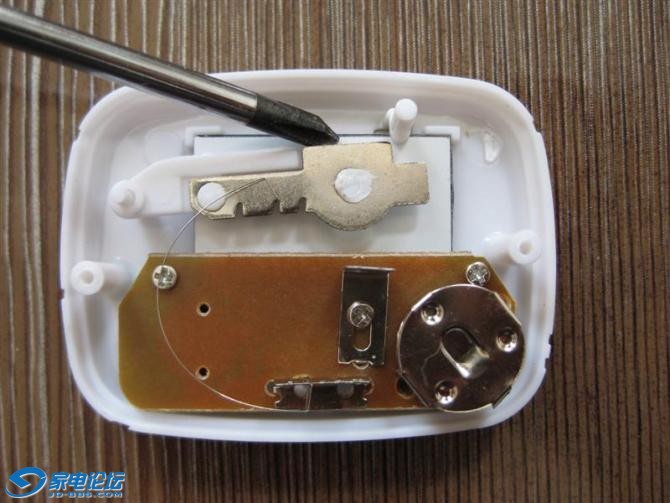

这是什么？

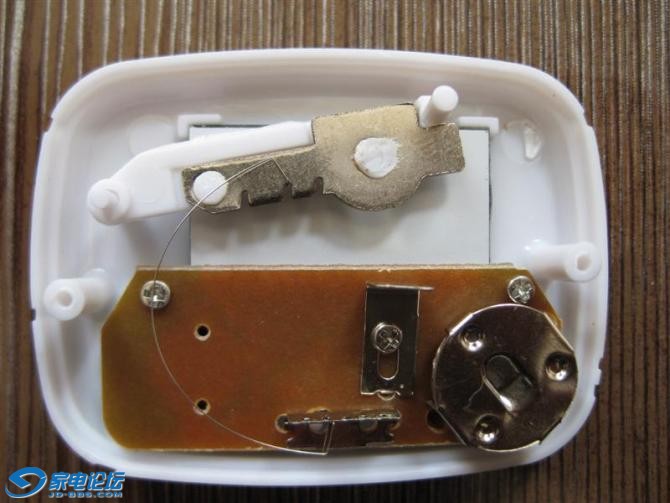

原来就是左边的弹簧即充当回弹的角色，也充当导体的角色。

每次机器往上动作的时候，上边这个“小铁锤”在惯性作用下碰到下边的接触点。机器往下动作的时候，弹簧又回弹回去。这样不停的往复循环。由芯片完成记步和显示工作。

原来如此简单。

[ 本帖最后由 eimon 于 2010-9-28 10:06 编辑 ]

scqgw · 发表于 2010-9-28 10:59

[s:20]

happyxp · 发表于 2010-9-28 11:52

就是这么简单，不过这是最简单的计步器，不知道上百的品牌计步器里面什么机构

洋洋哦 · 发表于 2010-9-28 18:52

哈哈也想买一个，也因为不知道啥物美价廉就一直没下手

洋洋哦 · 发表于 2010-9-28 18:53

这是啥牌子啥型号多少钱？

小三哥 · 发表于 2010-9-29 10:15

呵呵，确实原理比较简单！

eimon · 发表于 2010-9-29 10:20

原帖由 洋洋哦 于 2010-9-28 18:53 发表
这是啥牌子啥型号多少钱？

哈哈，这个是淘宝买其他东西送的，当时送的东西也是拍下的，链接显示价格是5元。

洋洋哦 · 发表于 2010-9-29 18:39

呵呵这么便宜啊，偶也想买一个

maithon · 发表于 2010-9-30 08:57

这个适用范围有限，比如平放就不动作了，
一般用3轴加速度计（mems）做传感，这个才正。

carrot1010 · 发表于 2010-10-15 14:23

5元，还能调节反应力度，厉害

eimon · 发表于 2010-10-26 11:05

闲着无聊，自己回复玩。[s:127]
