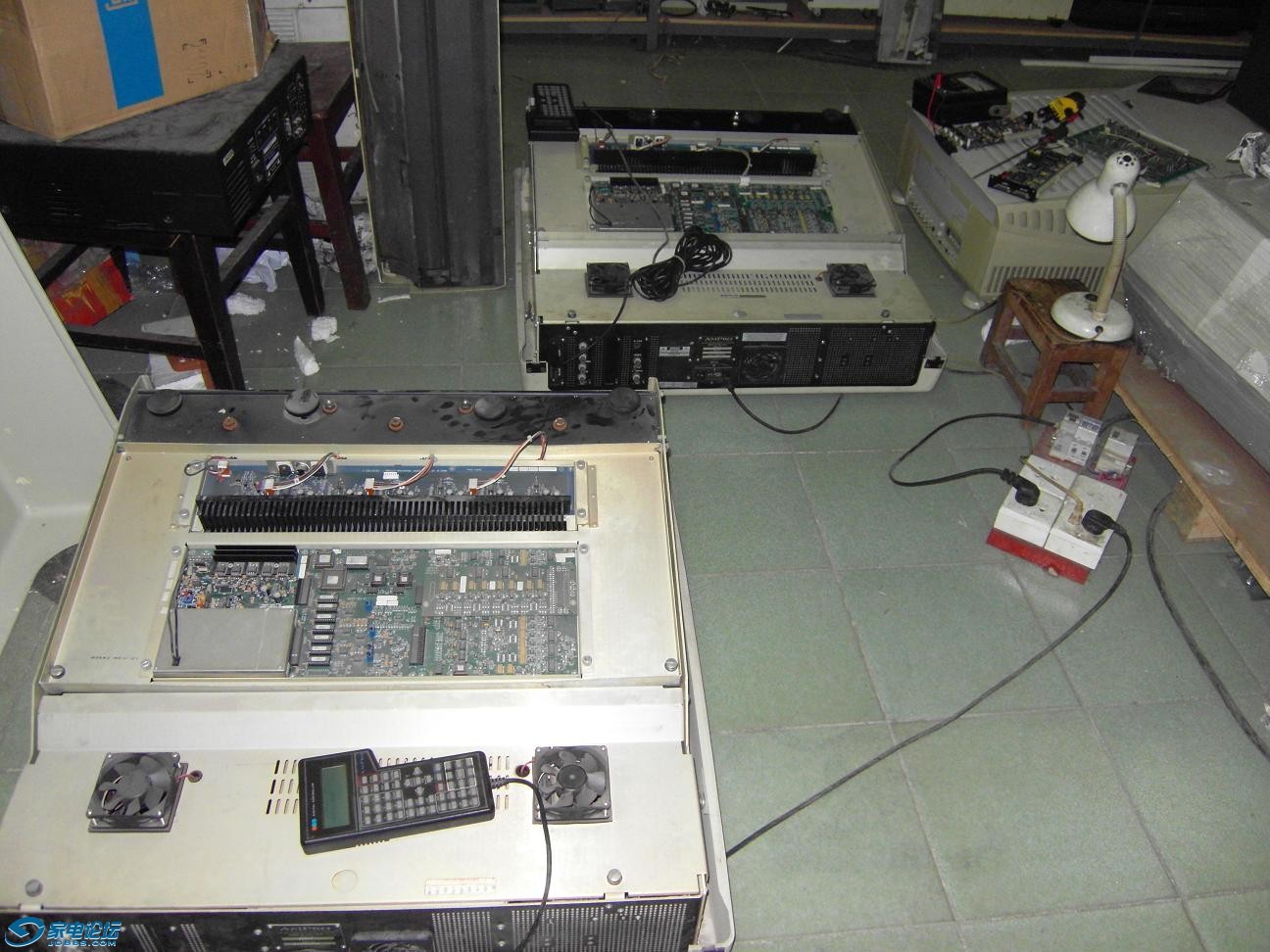

三枪巴可1208/2变身1209S及输入板摩改，47楼尾板小改进令三枪拥有接近DLP投影般的锐度

zxh@398 · 发表于 2013-8-12 09:02

彣臻发表于 2013-8-11 12:38
厉害，这年头还玩3枪啊。

{:soso_e113:}有哇，虽然玩的人不多。最近还搞了两台AMPRO4600玩

zxh@398 · 发表于 2013-9-25 09:48

                                                                           巴可808S CINE8 1208S 1209S的尾板小改动，聚焦质的改变

巴可808S 1208S 1209S视频通道都是与号称180MHZ带宽的909相同，不同之处只是尾板的区别。其实改造尾板可以获得909相同的视频带宽，直接获得优异的聚焦画面。
   尾板区别是使用IC 巴可S系列尾板是VPH08标称80MHZ即使用LC频率补偿的方法很难获得平坦的120MHZ带宽，909尾板的IC是未知型号而且无法购买。我根据VPH06的内部电路改造制约带宽的三极管，获得909尾板相同的带宽效果。
   这种电路非常普遍EH的尾板 NEC PG是相同的电路，电路无需改动只是更换带宽更高的三极管。vph08这种IC内部是空的，只要用锯四周围锯3MM深度可以完整分离上盖获得内部。我用400MHZ带宽的2SA1406 C3600替换IC内部的功率输出三级管TR3.4，当然要把原三级管的接线完全解除不能有联系。IC的R4必须考虑外接5W功率，我最后的方案是依然使用VPH08的外接限流电阻。因为200V电压发热会很大不可以使用VPH内部的电阻，但VPH08本身就是外置只有VPH06是内置。用VPH06是因为有些巴可CRT socket是用VPJ08是塑料的不可修改，只能将VPJ08拆除更换成VPH06进行改造。
我尝试改造的IC是VPH25 18 15 VPA13 ，发现IC内部的TR2是不同的。TR2的耐压不能适应200V ic输入电压的需求，VPH06 VPH08的TR2的耐压更高带宽低。这样效果已经足够好了

VPA系列IC内部结构

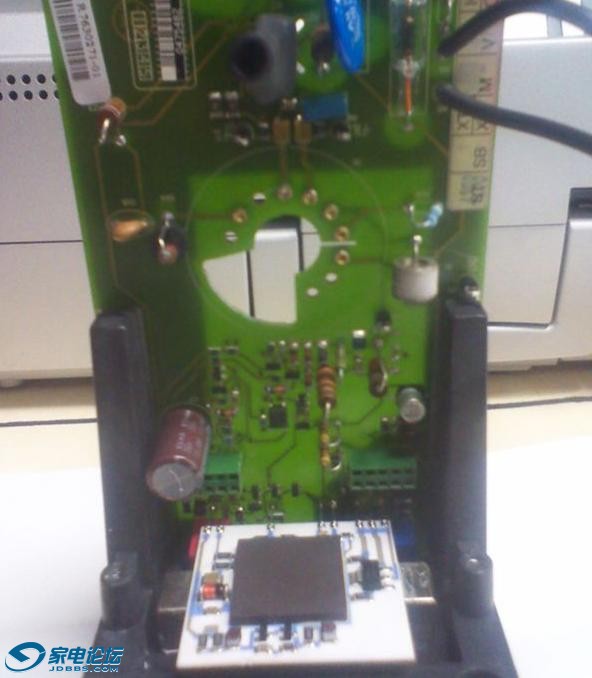

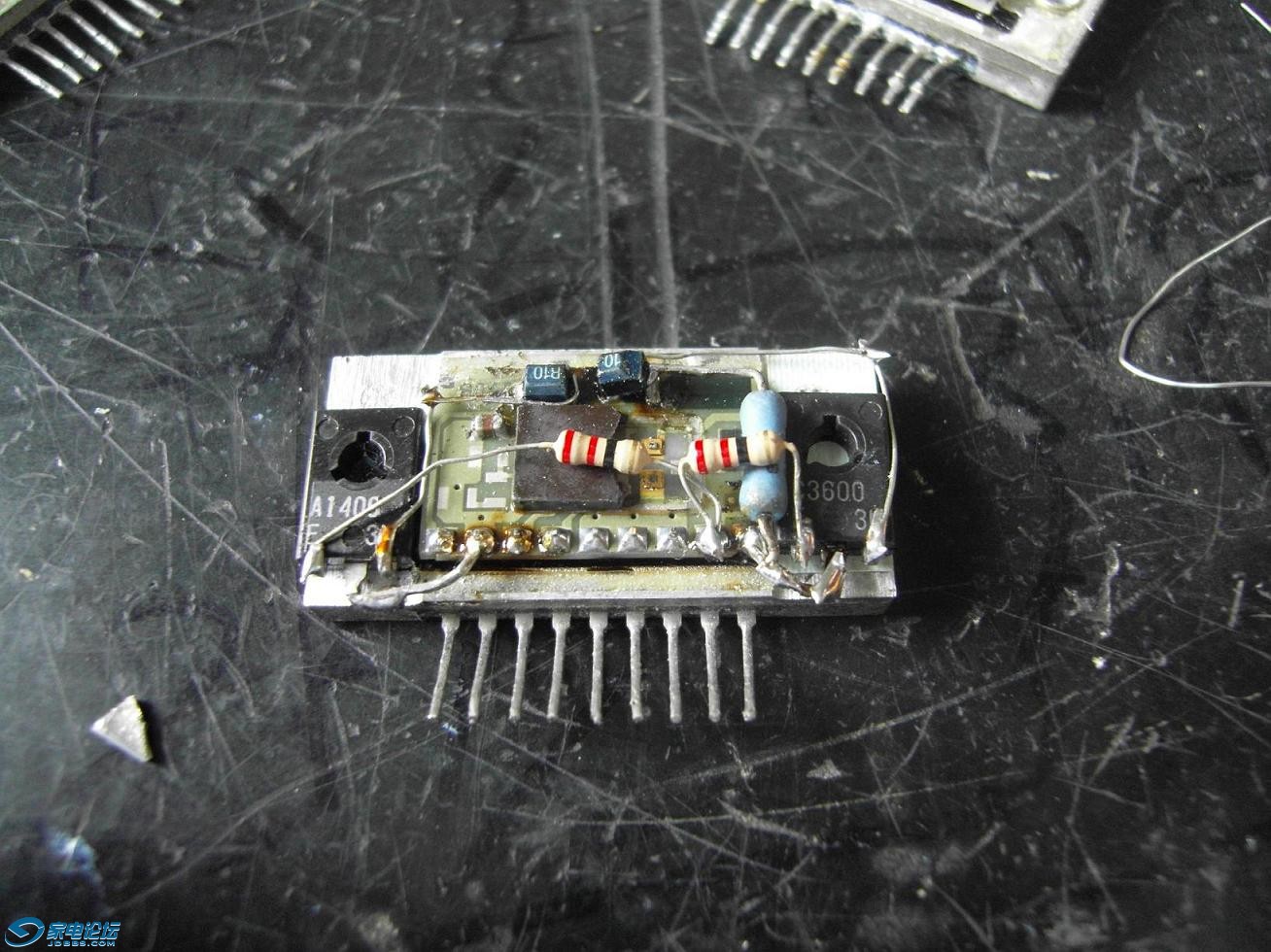

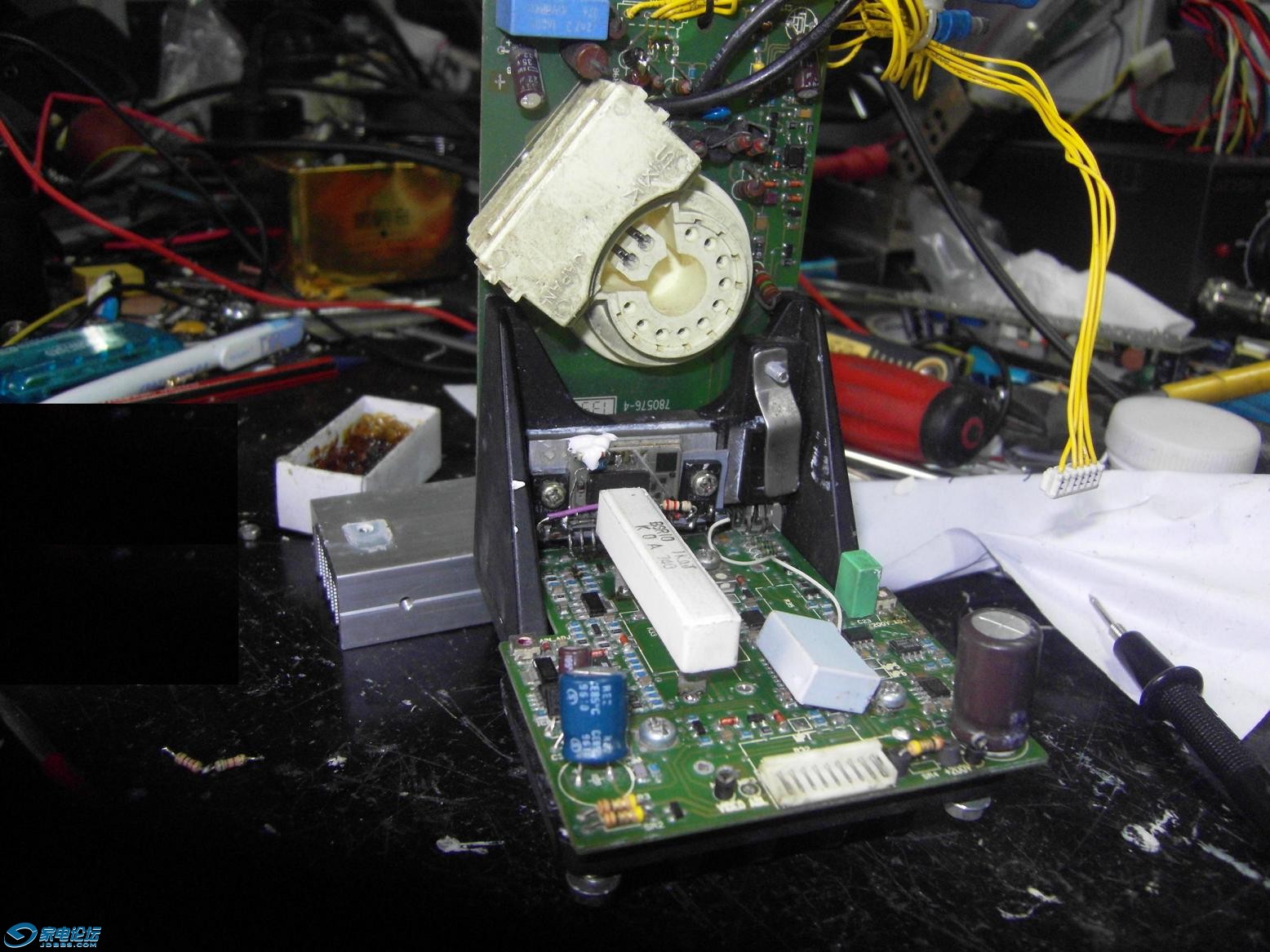

修改好的其中一块IC

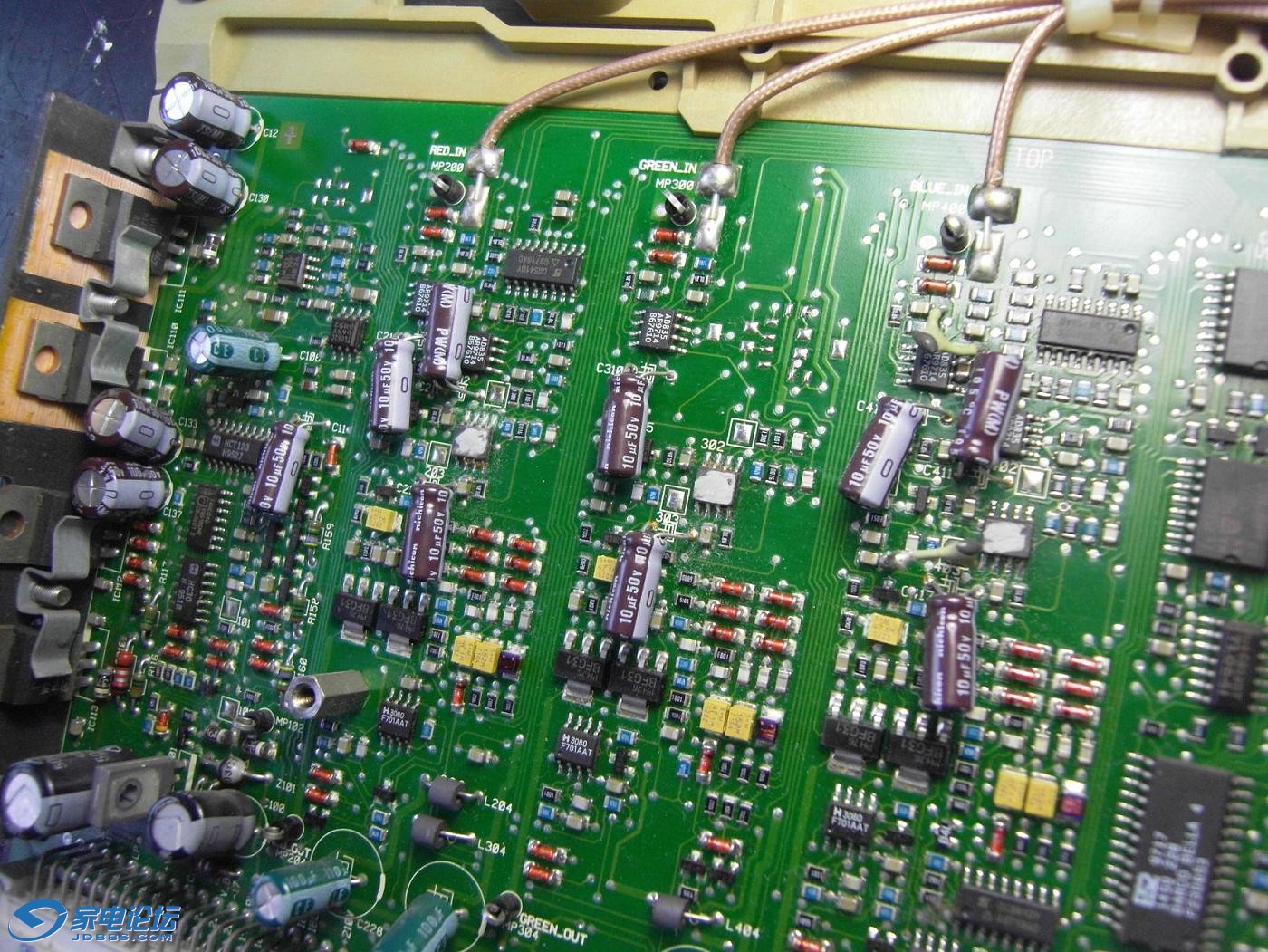

巴可909的尾板

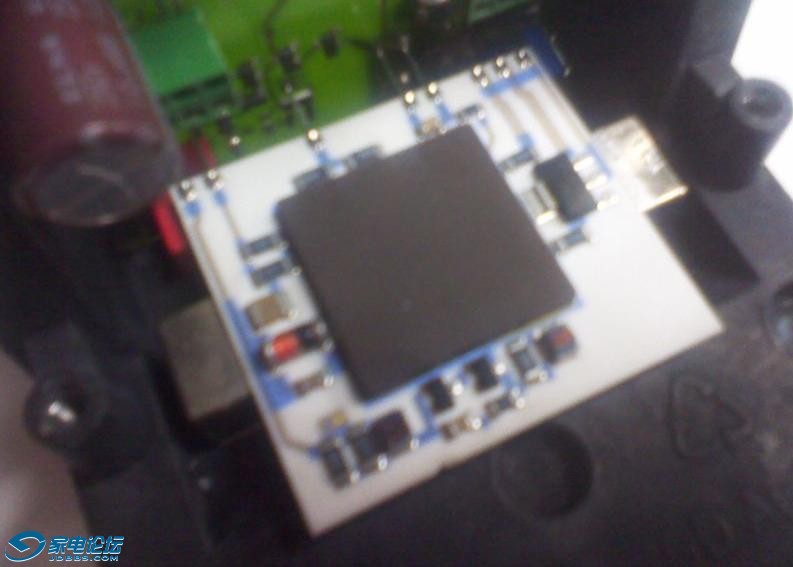

巴可909的尾板IC

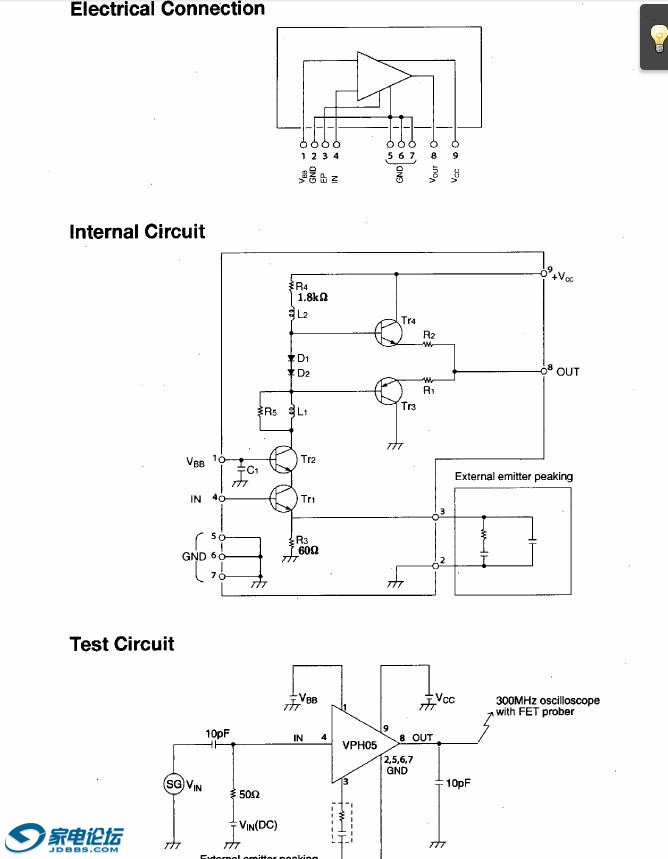

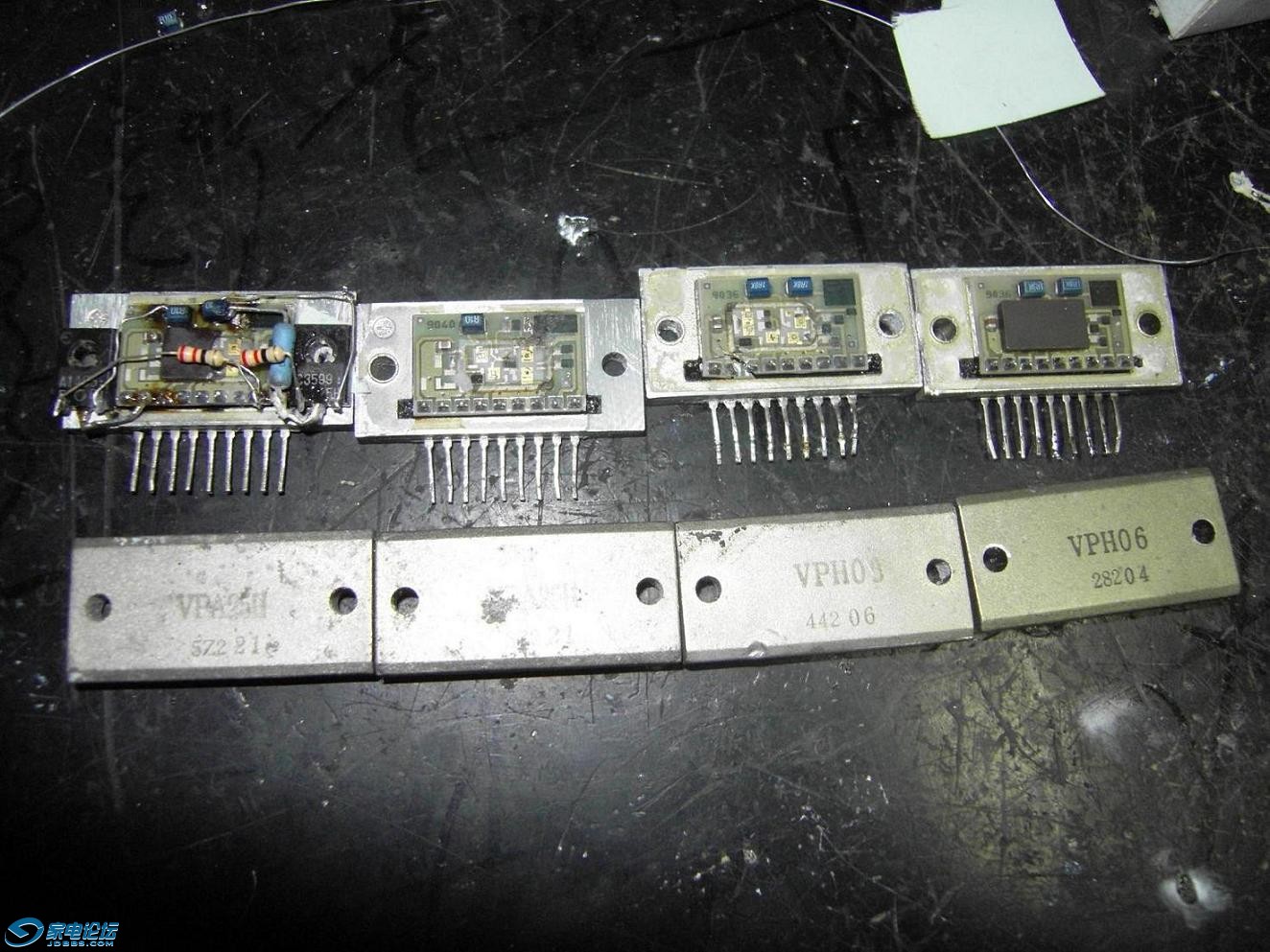

VPH系列IC内部图

修改完成后的巴可尾板

zxh@398 · 发表于 2013-9-25 09:53

本帖最后由 zxh@398 于 2013-9-25 10:01 编辑

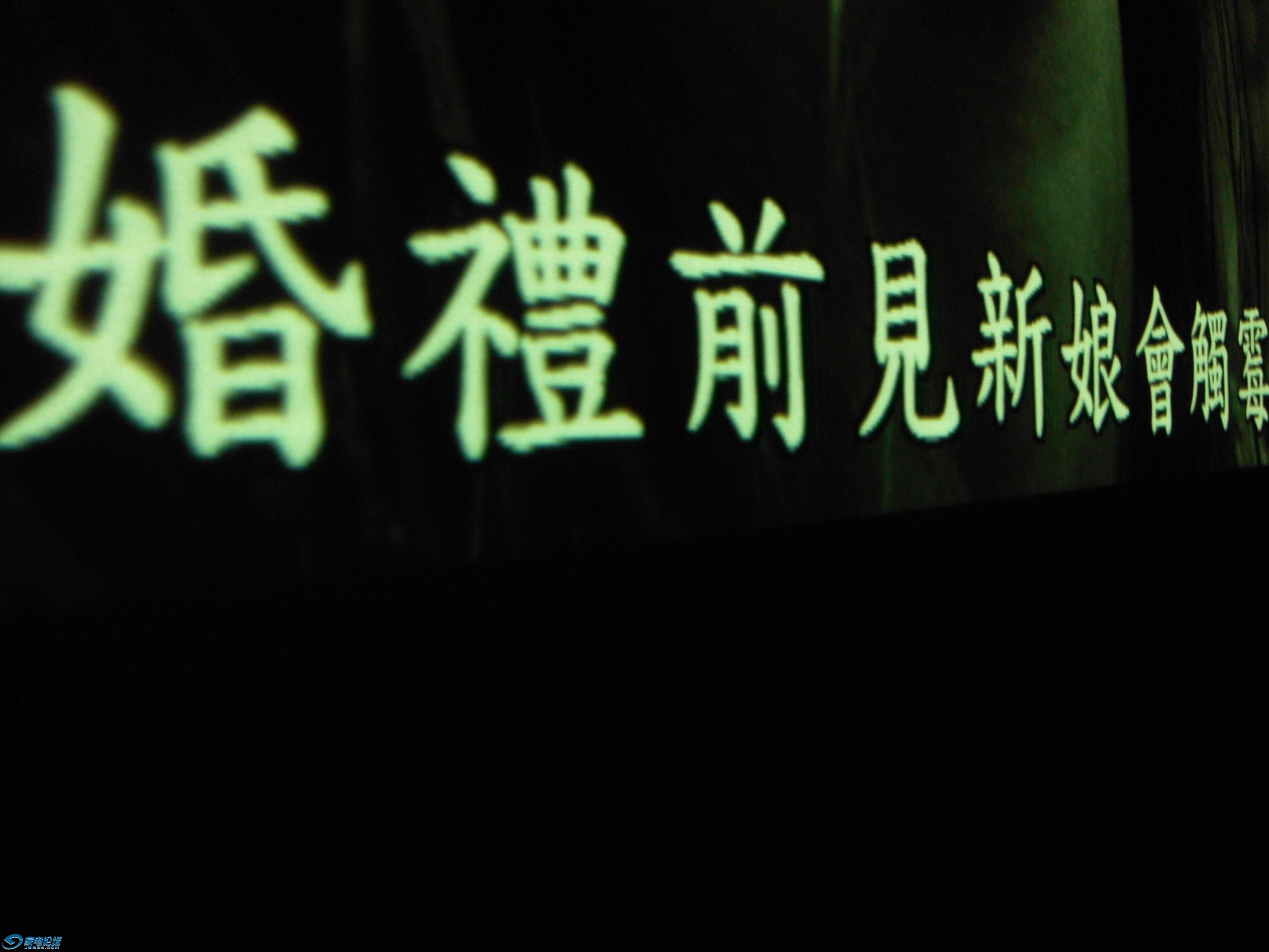

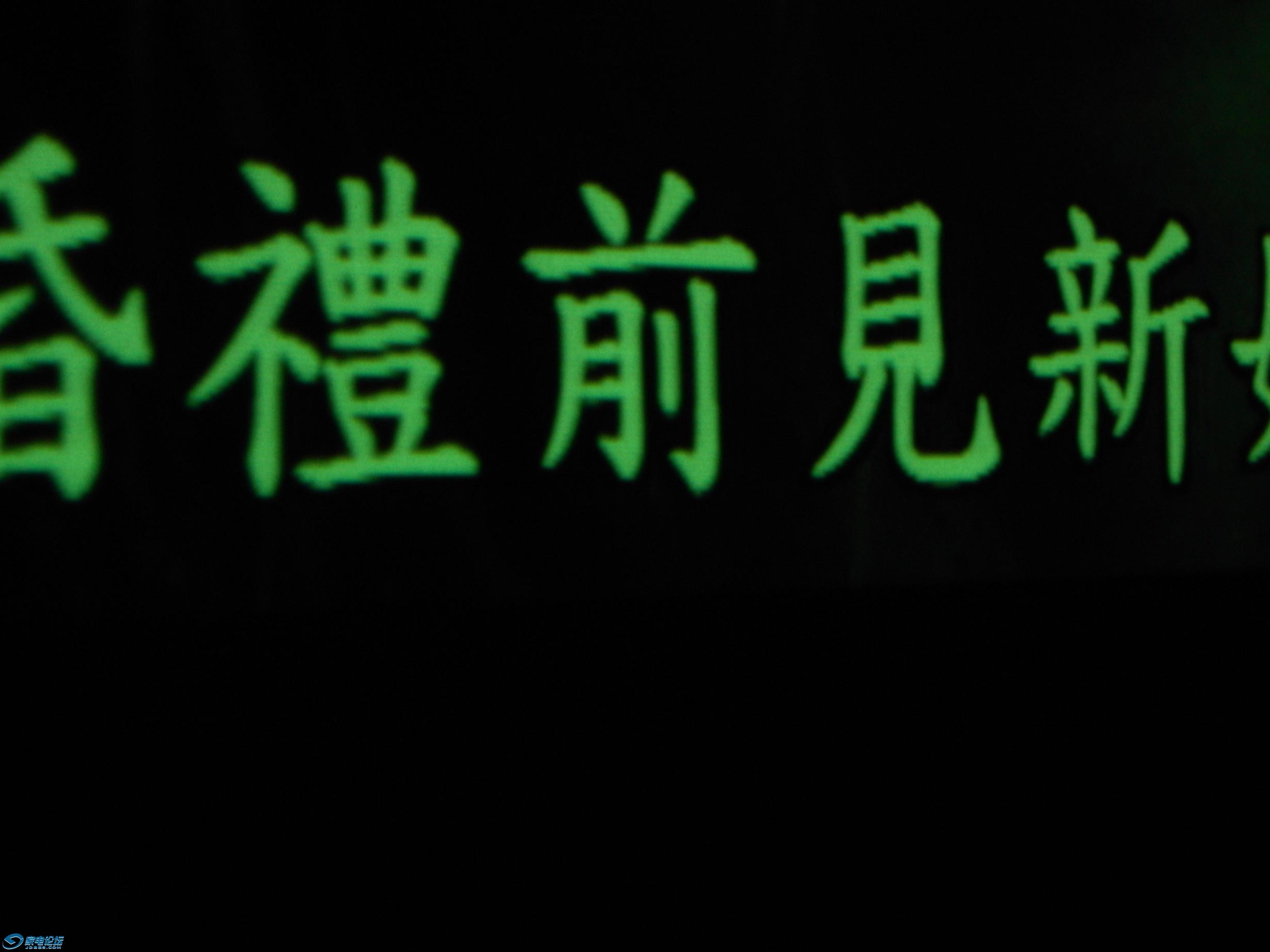

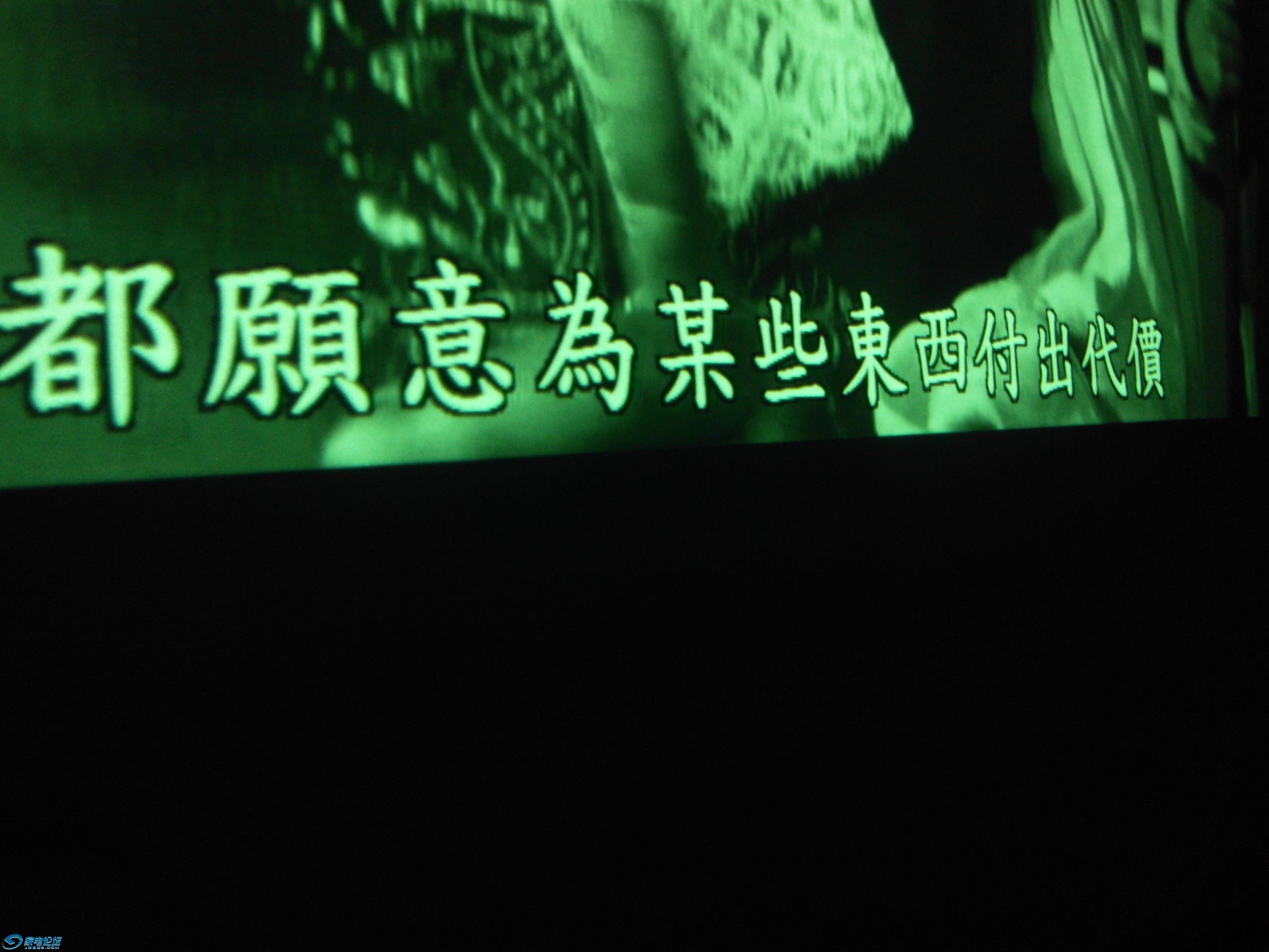

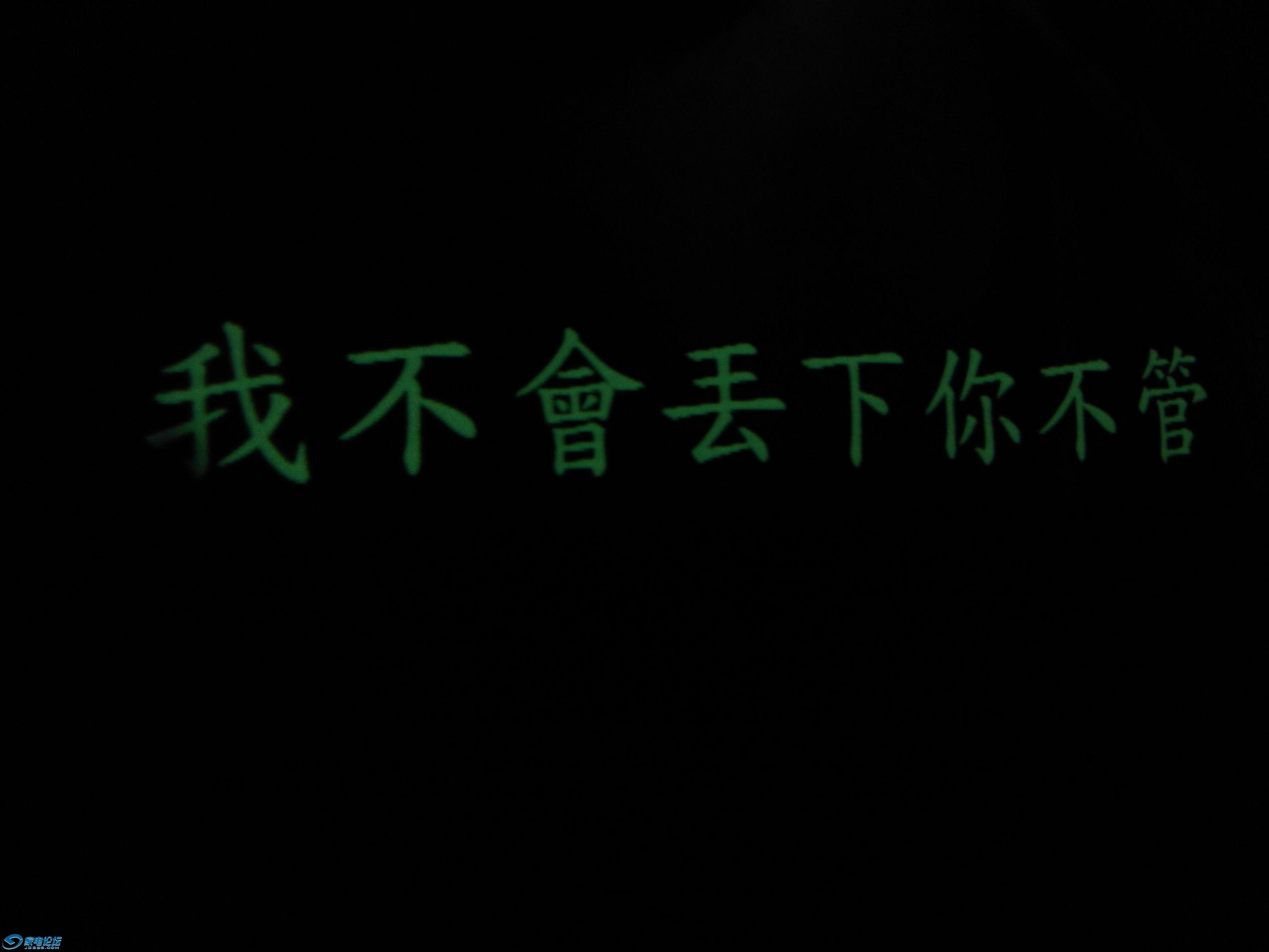

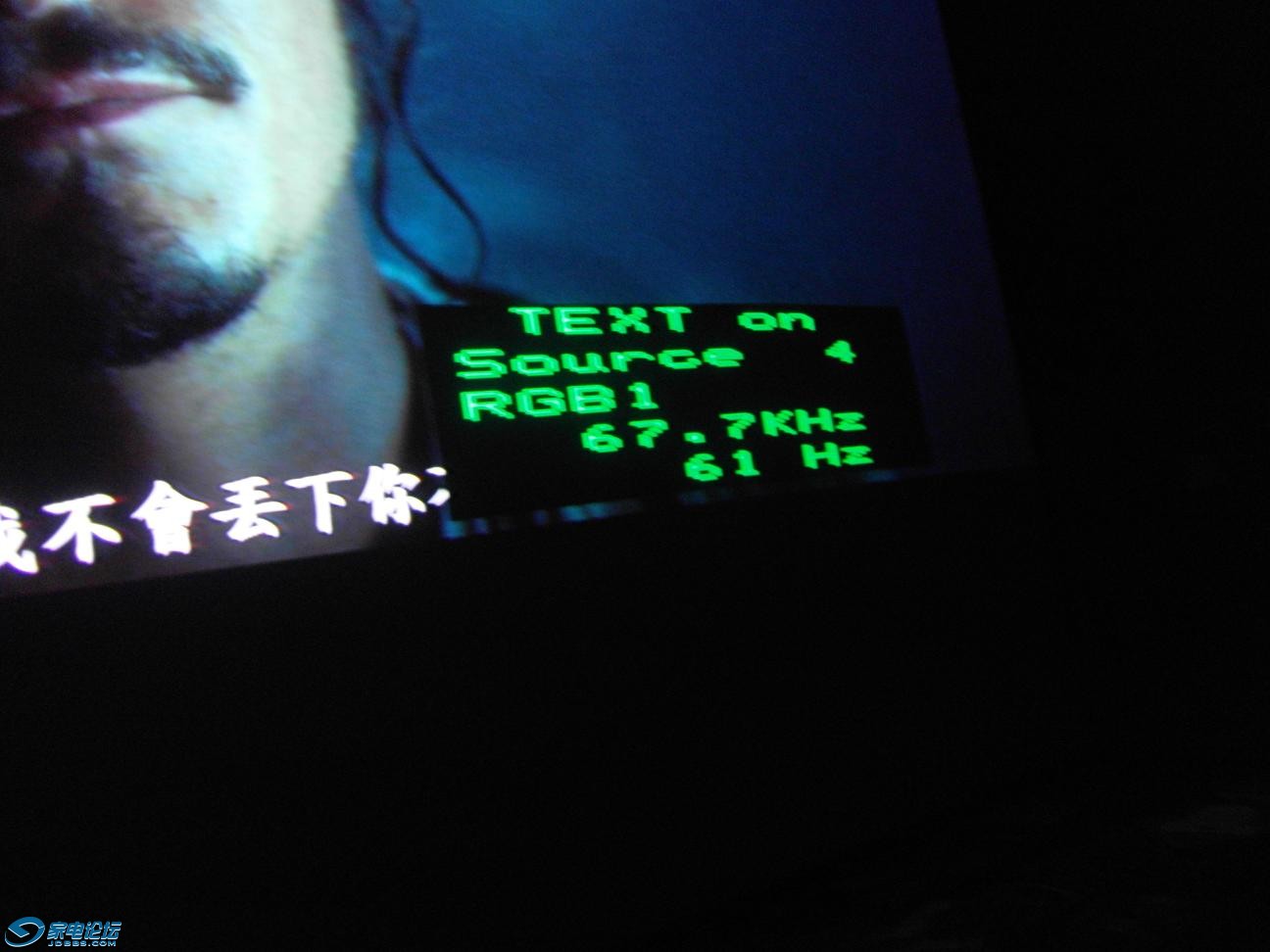

最后改造后的图像效果，808S的电路 P19LCP07 HD10GT17 这是字符已经前所未有的清晰。是我看见三枪（909 CIN9除外）最清晰的，我一直使用标称150MHZ带宽以锐度出色著称的NEC旗舰三枪XG1352LC，显示字符的效果明显不如这个改造尾板后的巴可。我用的是三星卡片数码相机夜间档拍摄，实际的画面锐度水平要损失至少30%. 观看1080P的电脑桌面如液晶显示器般没任何难度

NEC XG1352LC

巴可

NEC XG1352LC

热血青年 · 发表于 2013-9-25 09:58

厉害啊，佩服

zxh@398 · 发表于 2013-9-25 09:58

改尾板后的巴可在1080P的状态下是可以在银幕前面观察到扫描线的，未修改过的巴可C9以下的型号肯定不可能。虽然坐在2米远不可能看到单枪般的晶格，但这样改进三枪的视频带宽使聚焦有明显的改善对于画面的细致和质感的提高有相当大的提升作用。

rsm95 · 发表于 2013-9-25 11:10

牛气需要牛人伺候[s:97]{:soso_e179:}

姚德志 · 发表于 2013-9-26 01:00

钟师傅IC不用锯的用把大功率烙铁对其加热后用平口起子一撬就开了.

zxh@398 · 发表于 2013-9-26 08:29

姚德志发表于 2013-9-26 01:00
钟师傅IC不用锯的用把大功率烙铁对其加热后用平口起子一撬就开了.

[s:21]是个好方法，昨晚调了下像散发现画面下方更清晰。1080P画面下字幕是扫描线组成的，很清楚不再是模糊隐约可见的非常的棒。没带相机今晚回去照张来看看

zxh@398 · 发表于 2013-10-1 23:13

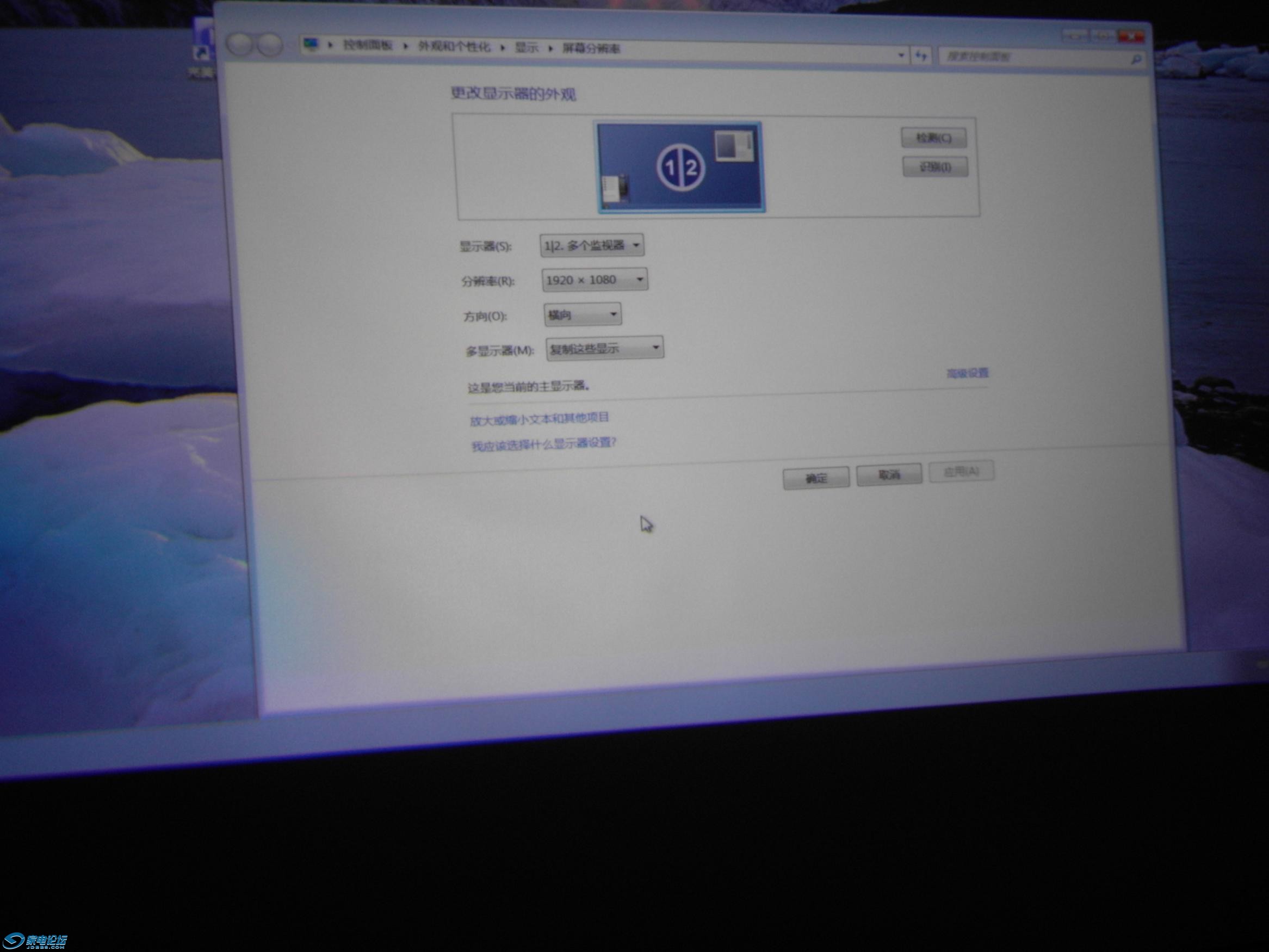

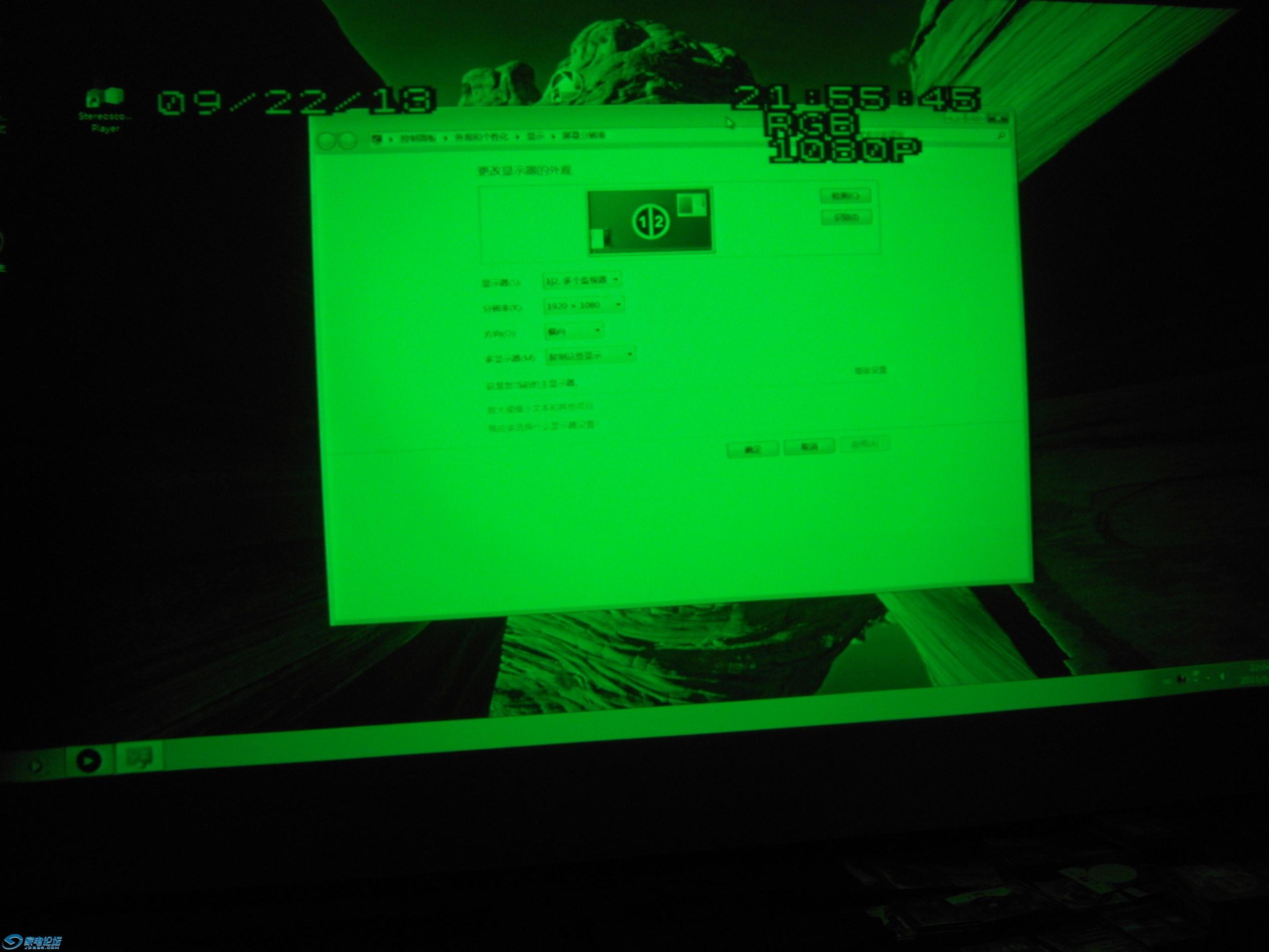

1080P木有造假哦

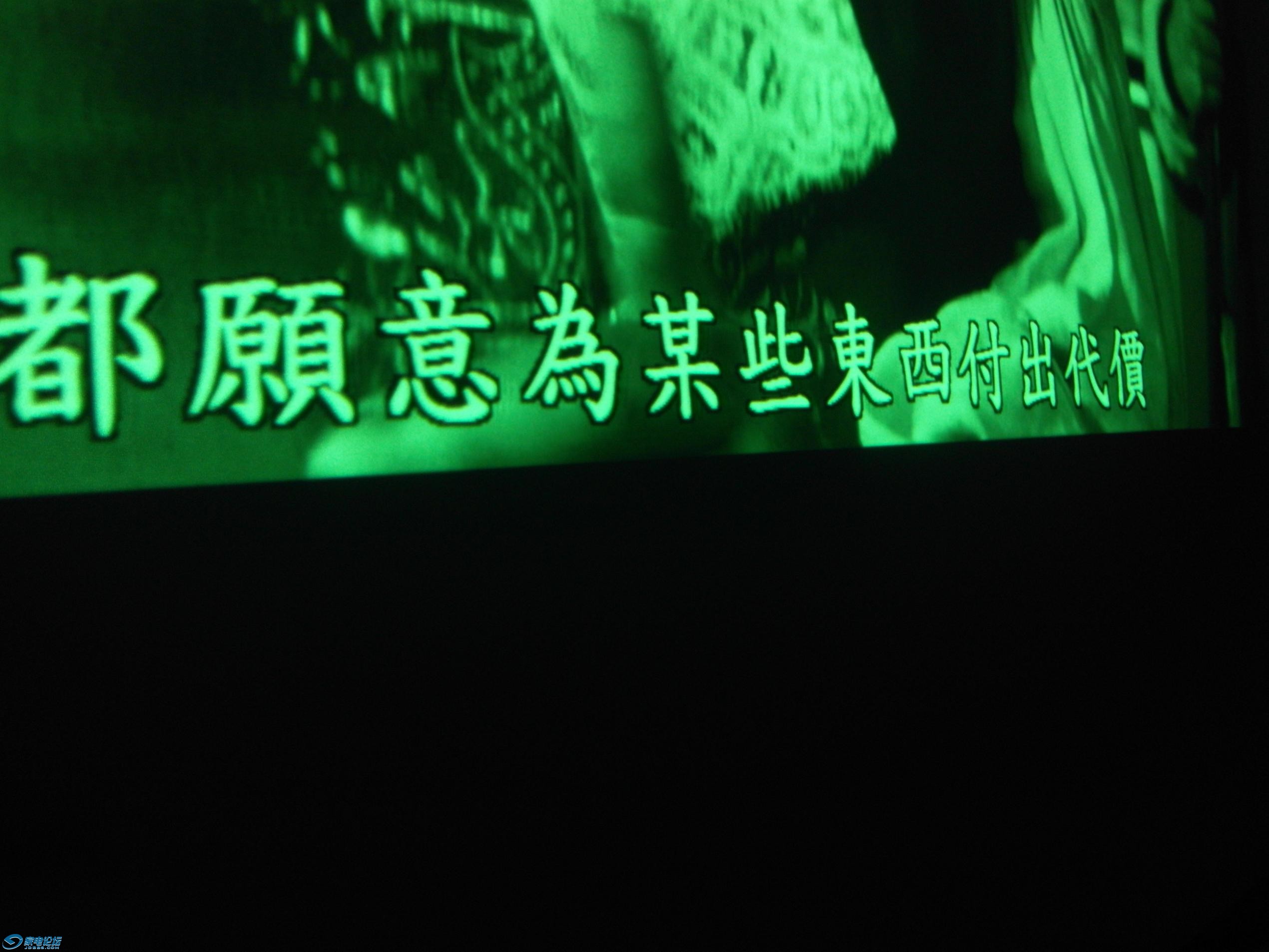

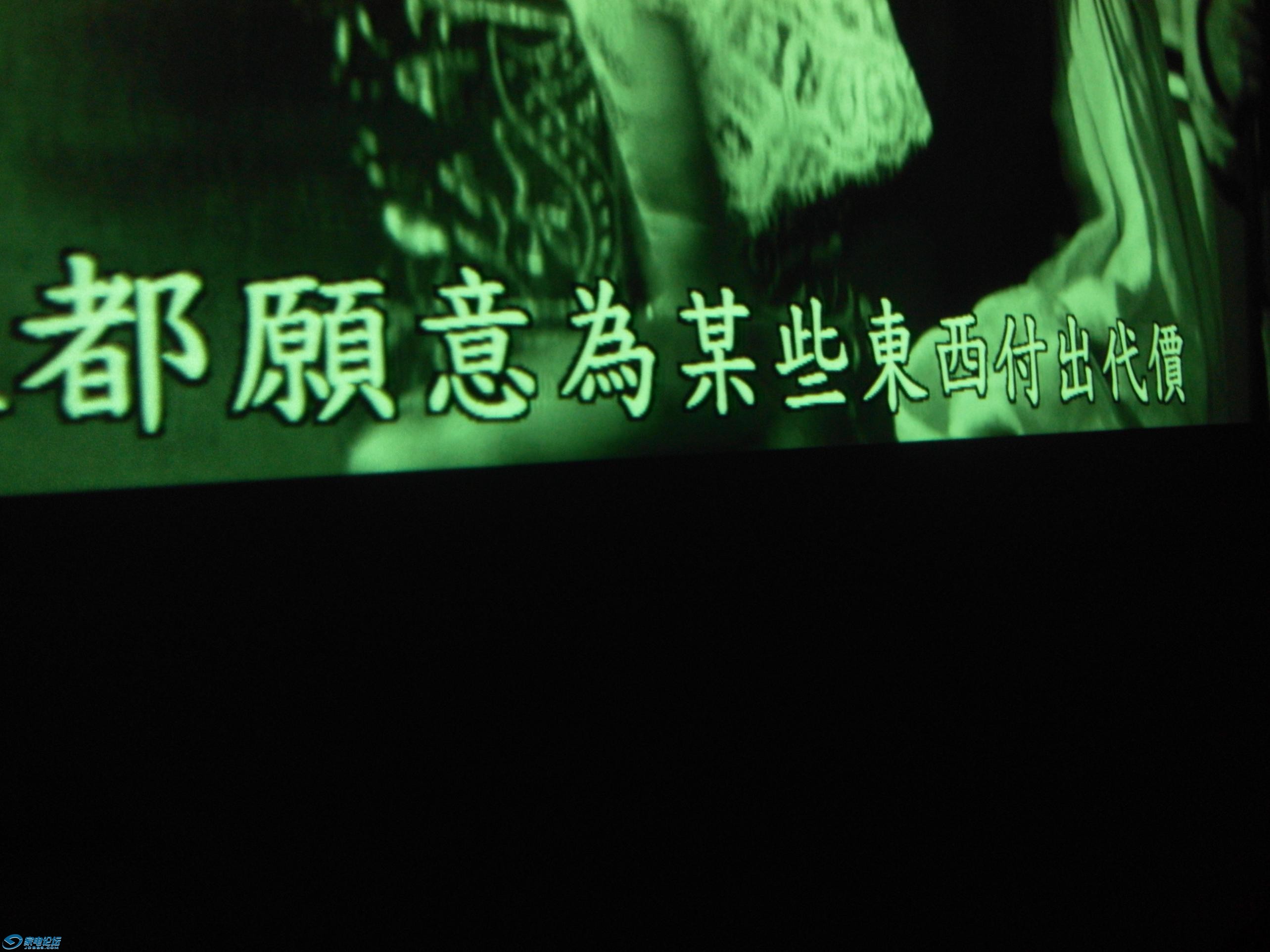

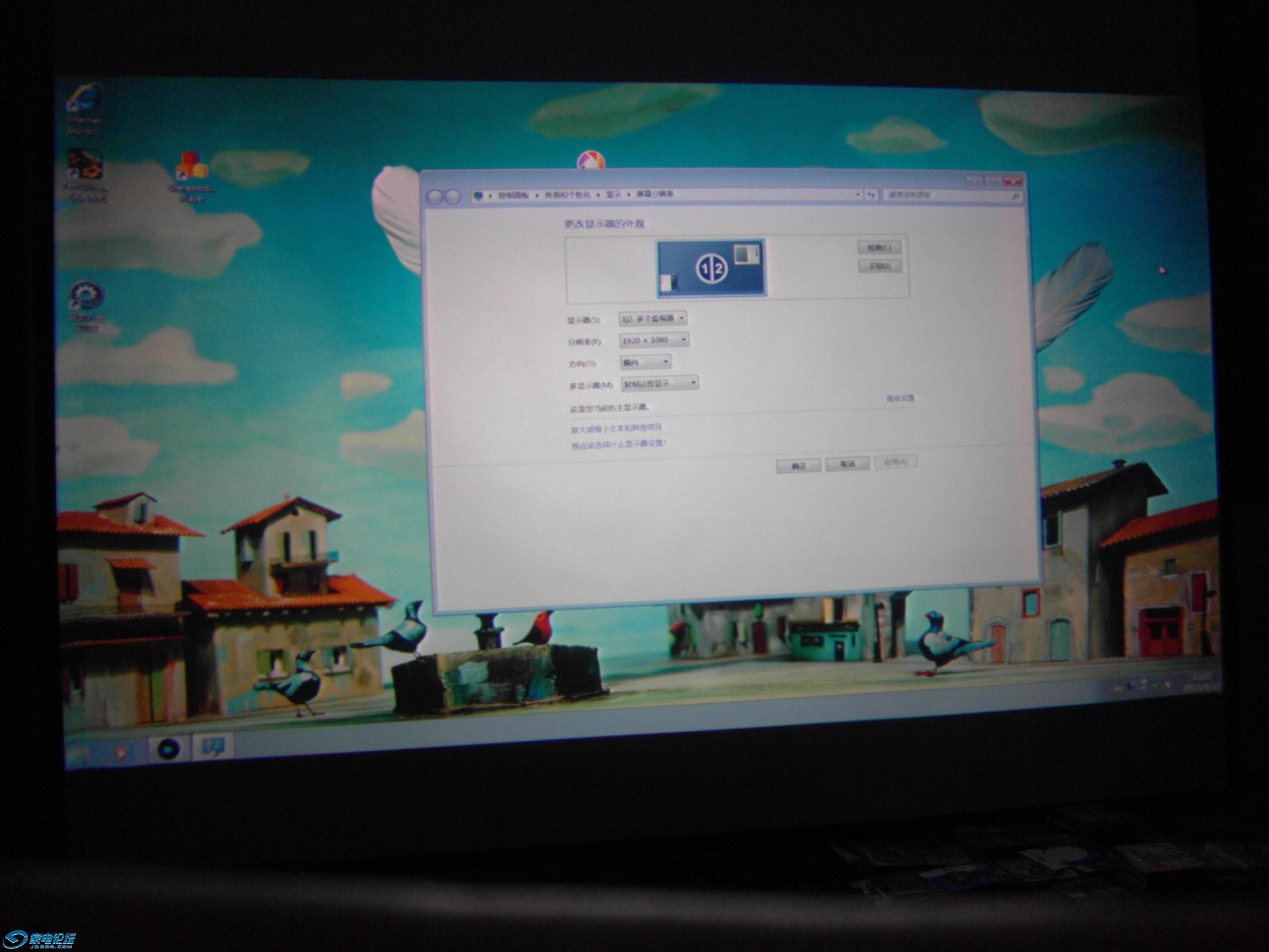

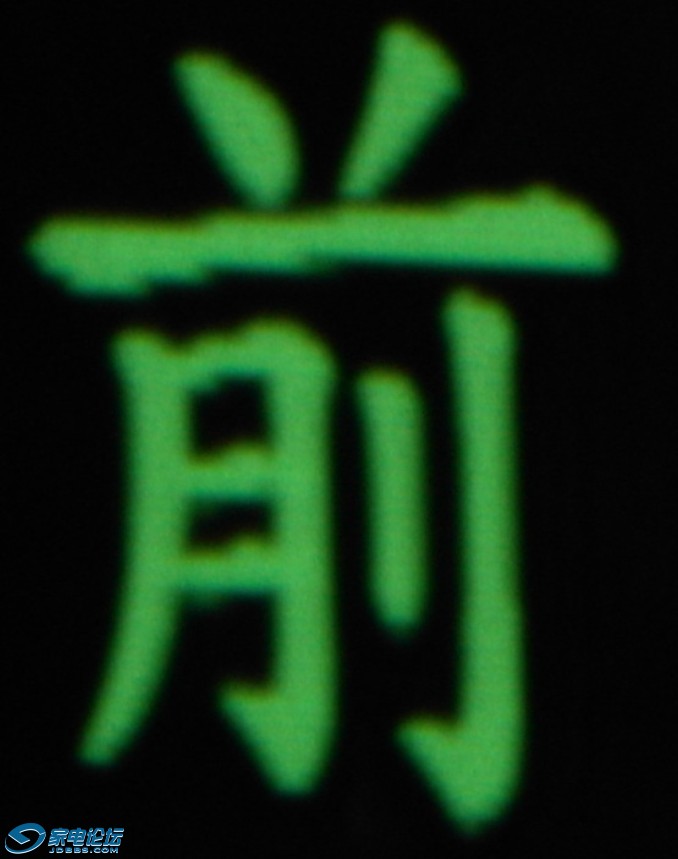

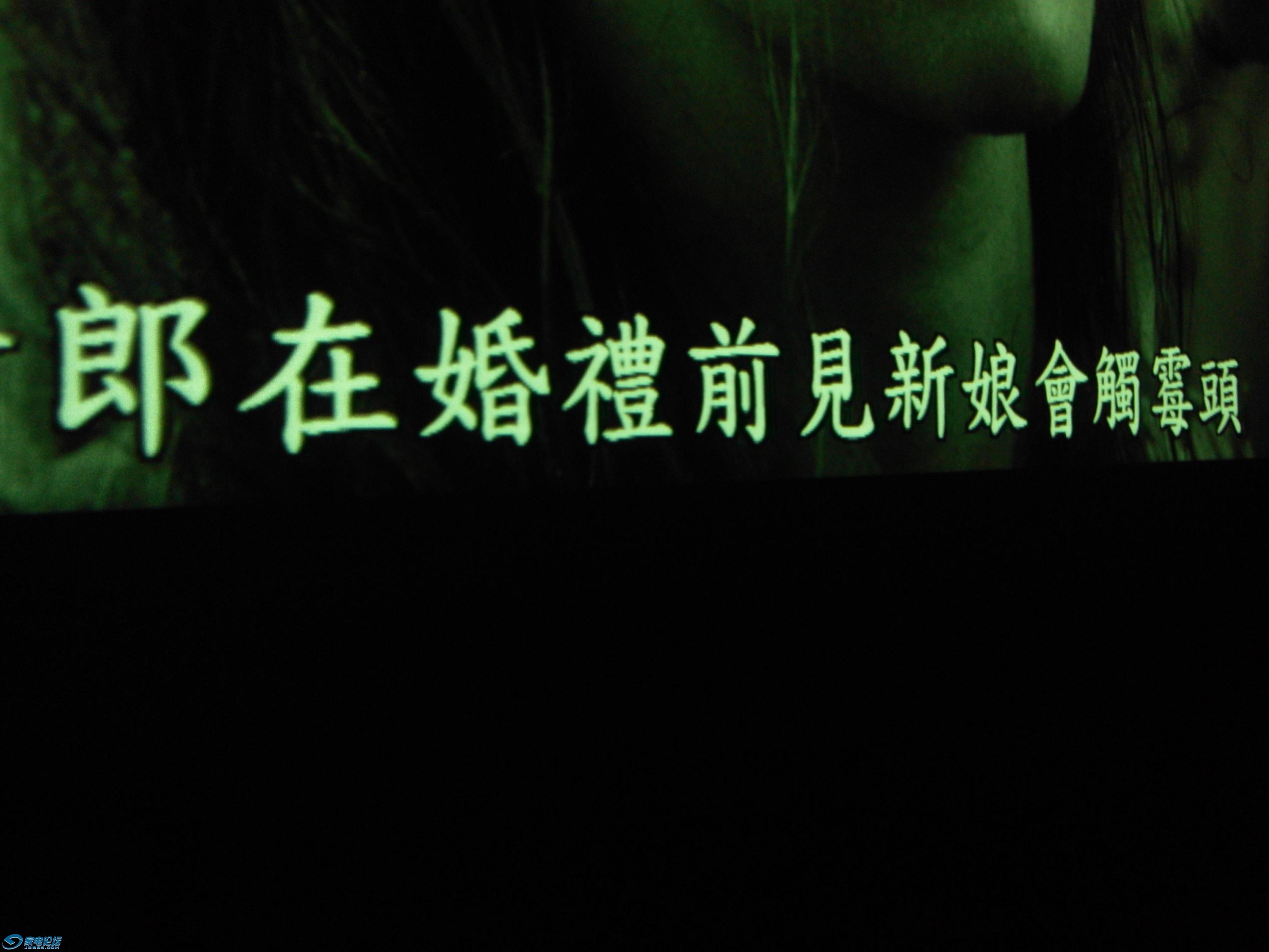

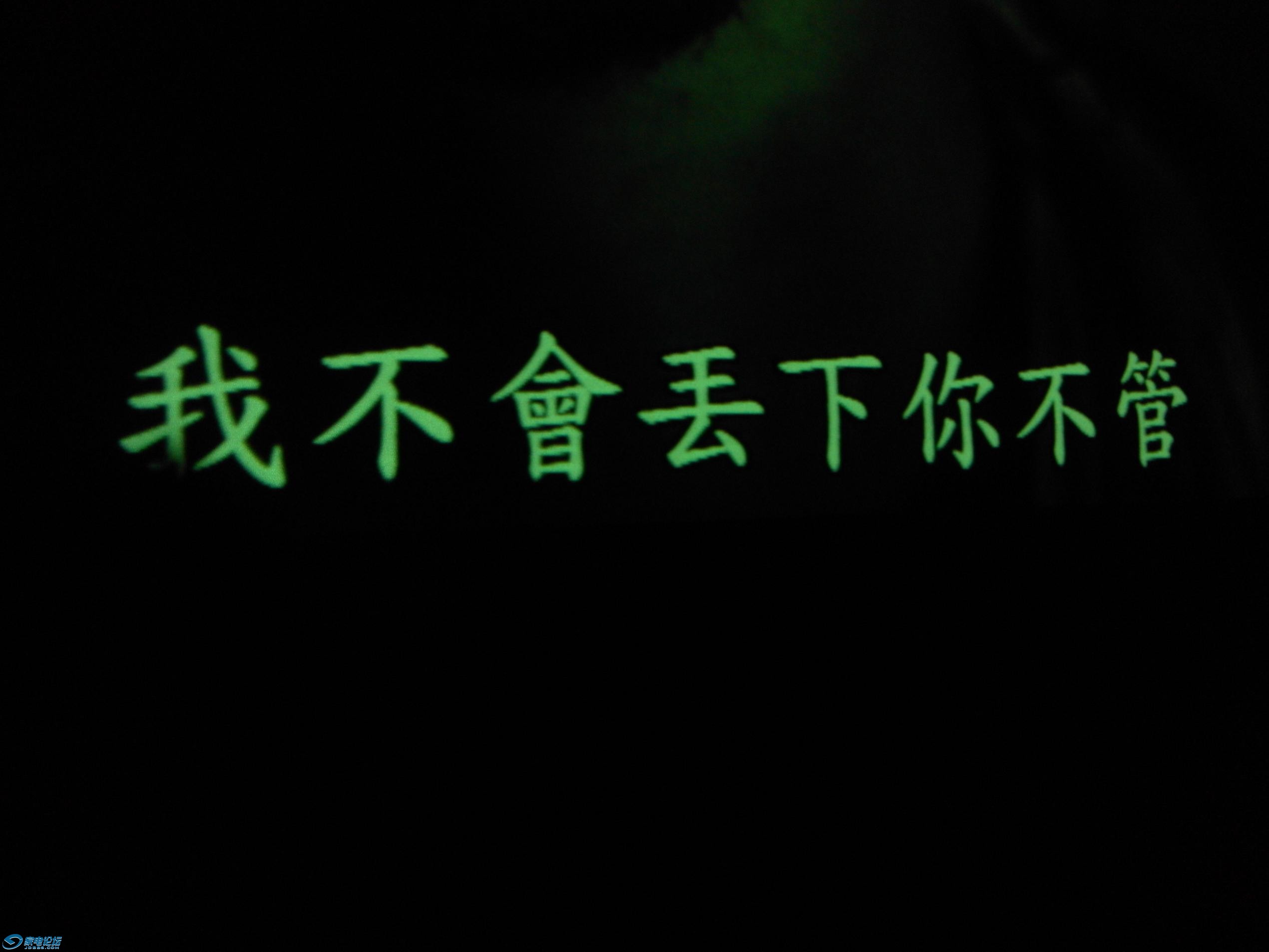

放大的字幕是由扫描线组成的

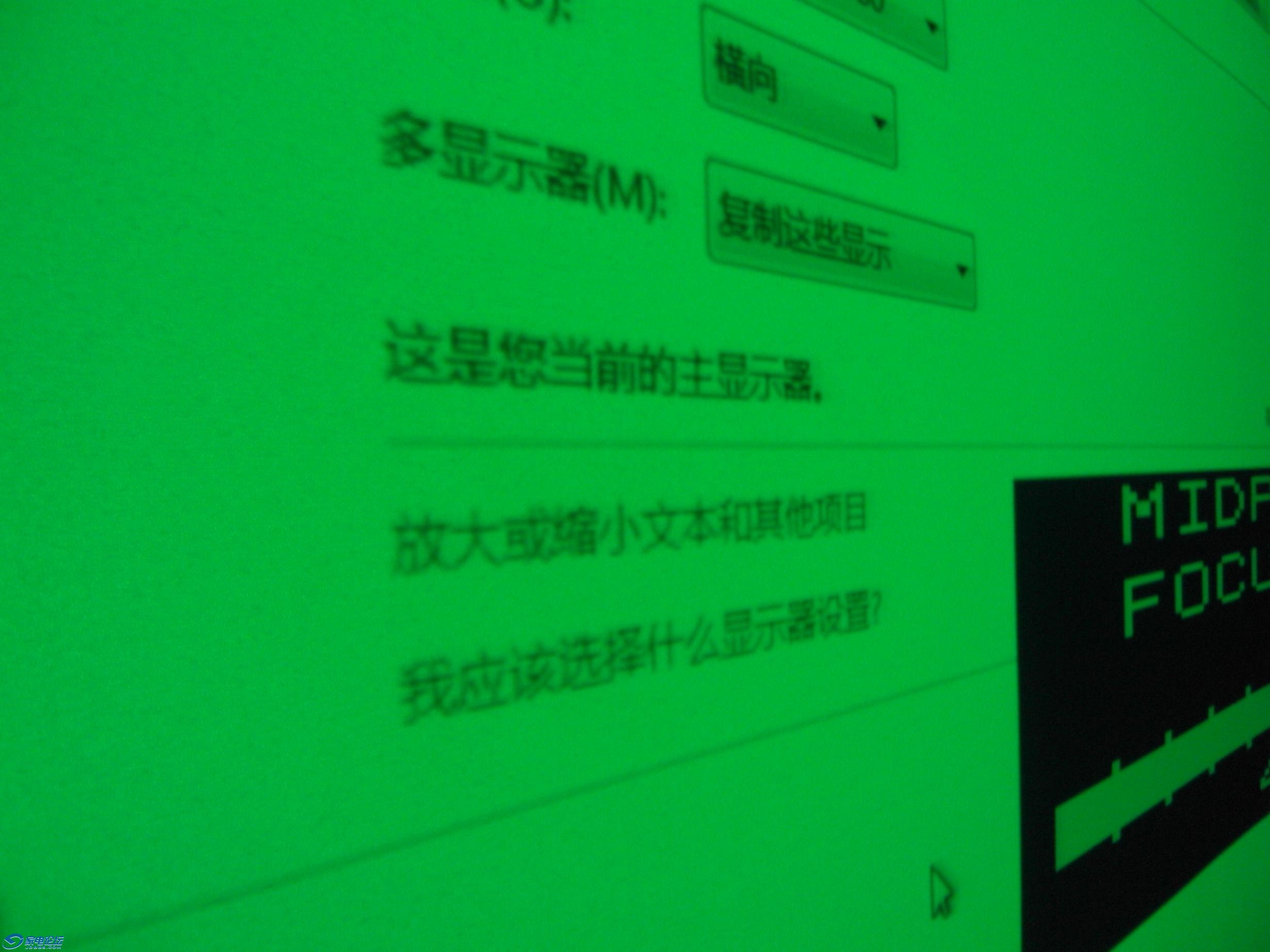

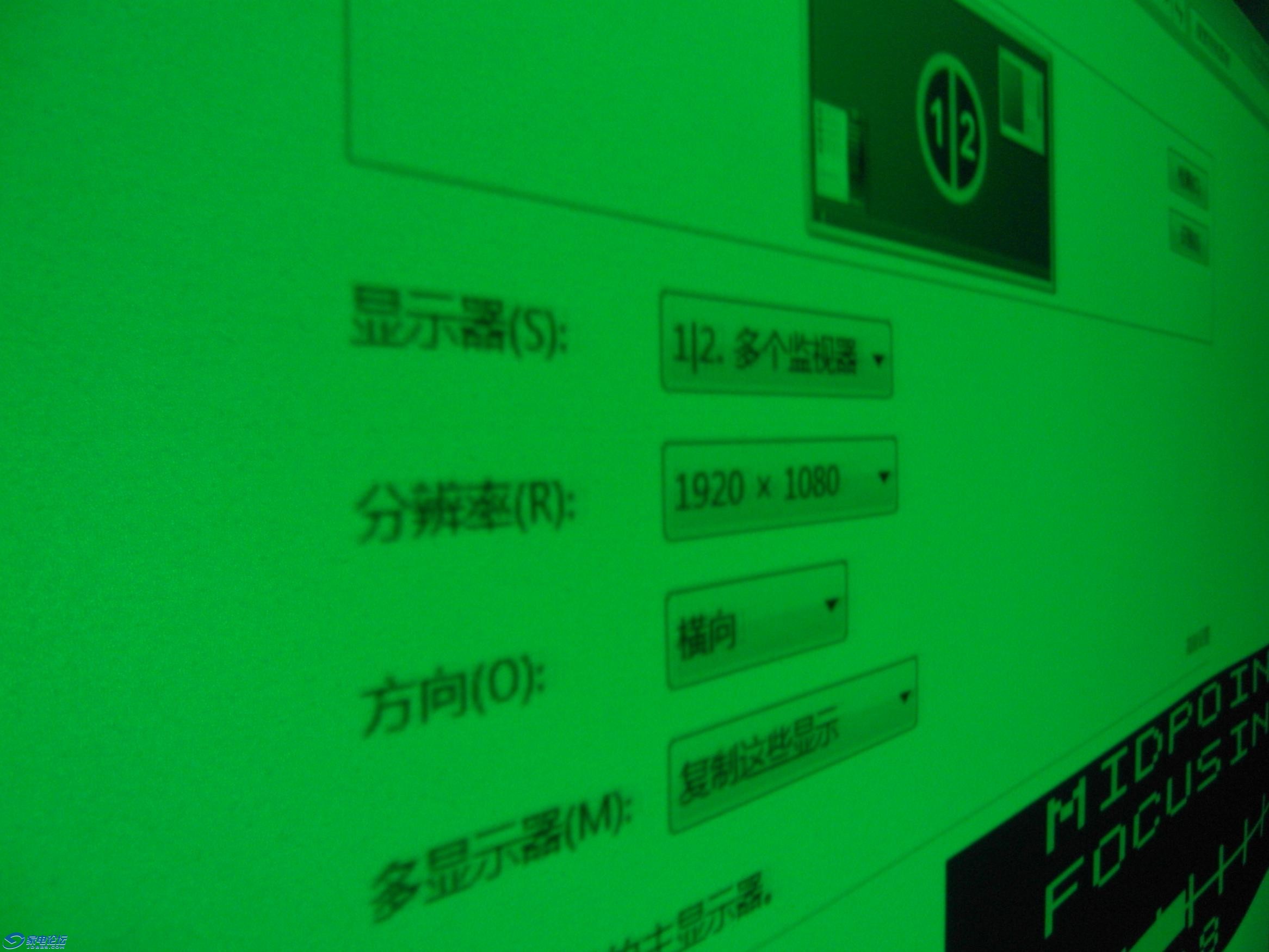

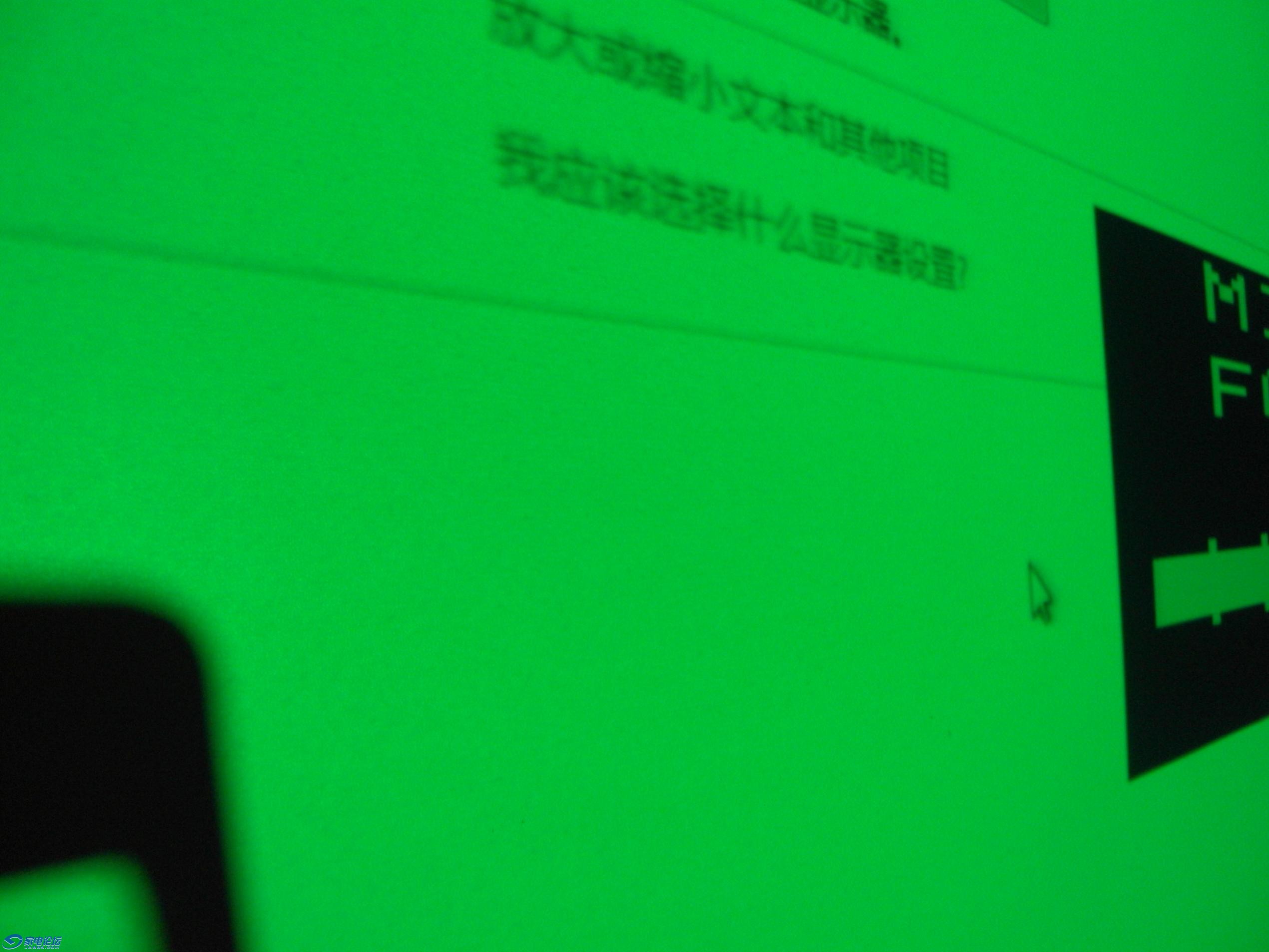

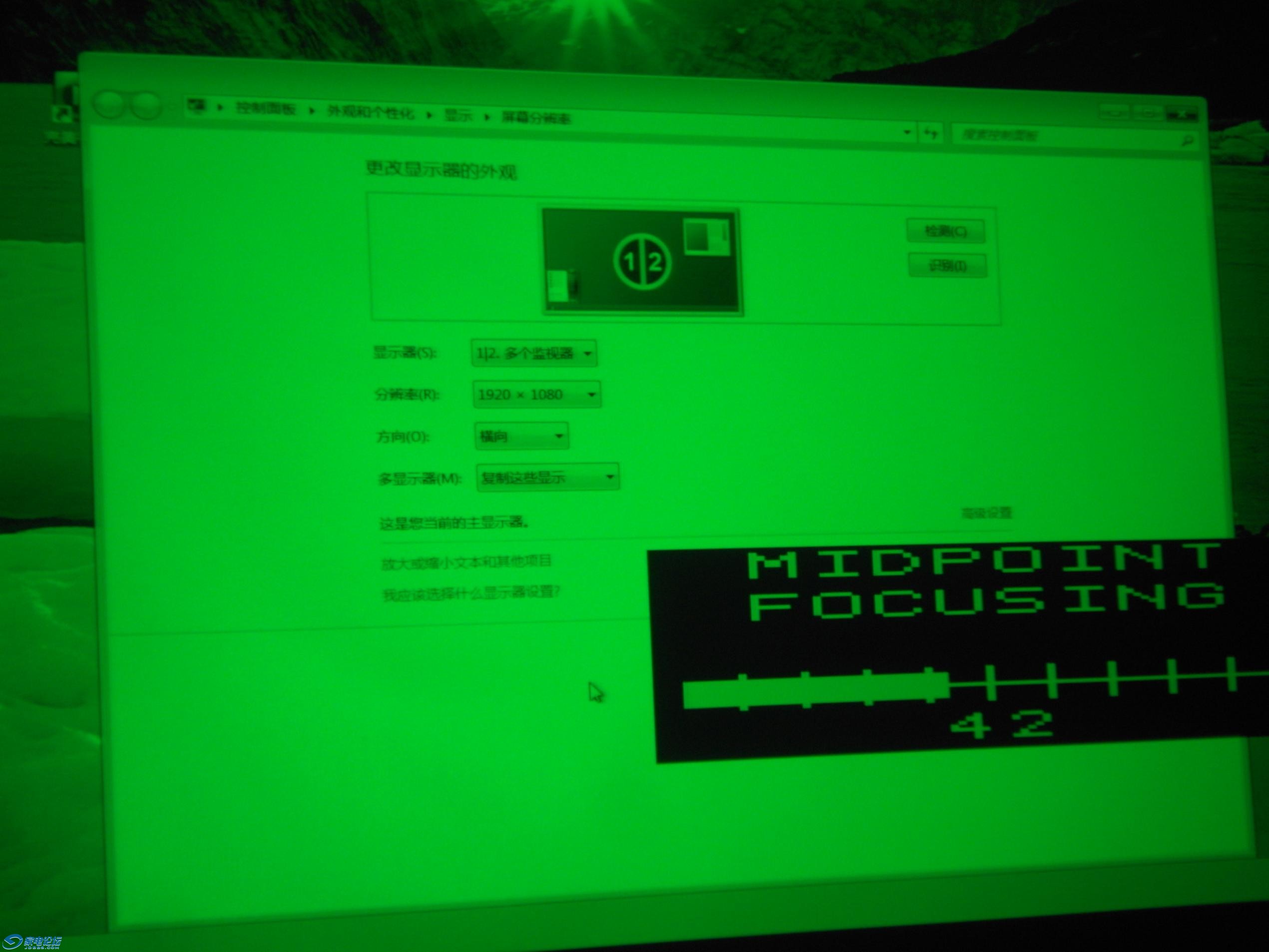

前天调了下像散，出奇的发现字幕变的很清楚是有清晰的扫描线组成的。用数码相机拍了几张模糊的绿枪照片，看的清楚就是很难拍的清楚。

一页页 · 发表于 2013-10-4 22:44

看不懂啊

wwm1208 · 发表于 2013-10-17 14:49

楼主的这种开放式交流令人敬佩。

metal3520 · 发表于 2013-10-17 18:05

玩三枪就要好的调整才更出彩。

zz-110 · 发表于 2013-10-19 19:00

难得一见的好帖

zchamour · 发表于 2013-10-19 23:21

钟大师以后我们这些三枪最后的坚守着就要靠您来保护我们啦！送您一张屏摄,以示敬意！

zxh@398 · 发表于 2013-10-21 08:32

本帖最后由 zxh@398 于 2014-9-26 18:11 编辑

zchamour 发表于 2013-10-19 23:21
钟大师以后我们这些三枪最后的坚守着就要靠您来保护我们啦！送您一张屏摄,以示敬意！

谢谢，XG是性能非常优异的三枪。排名比很多9寸都要靠前，在高手手里一定能玩的出彩。

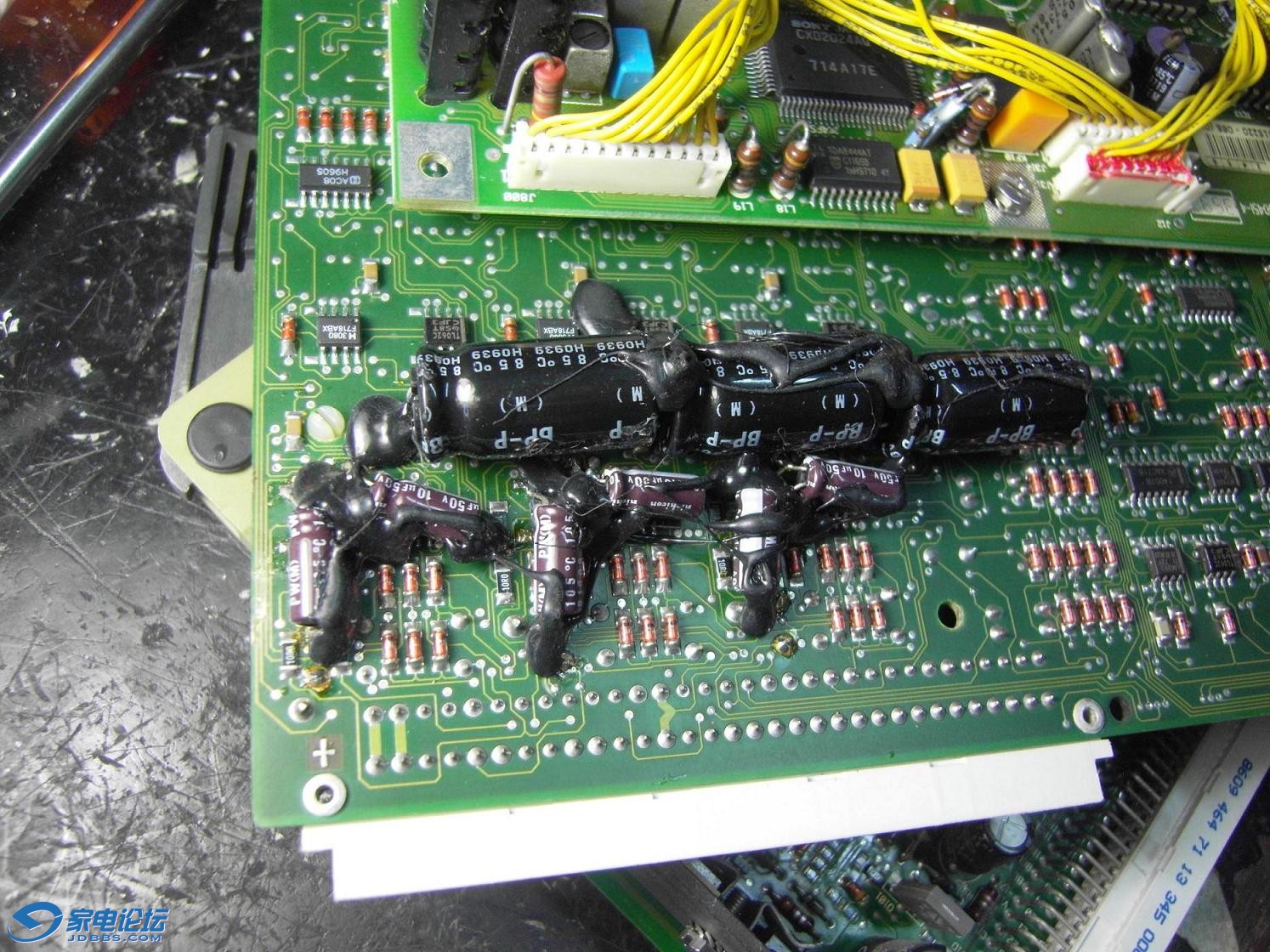

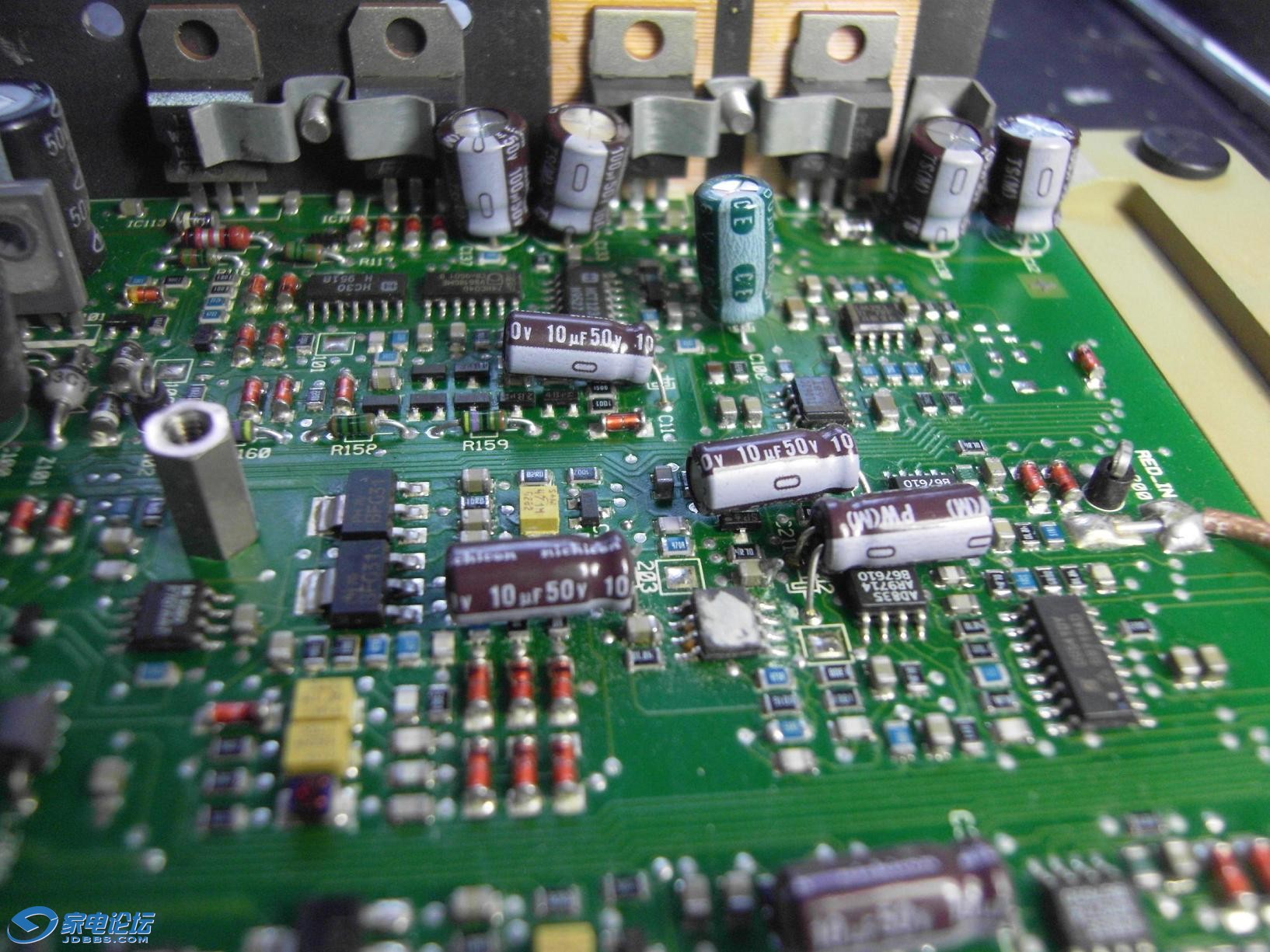

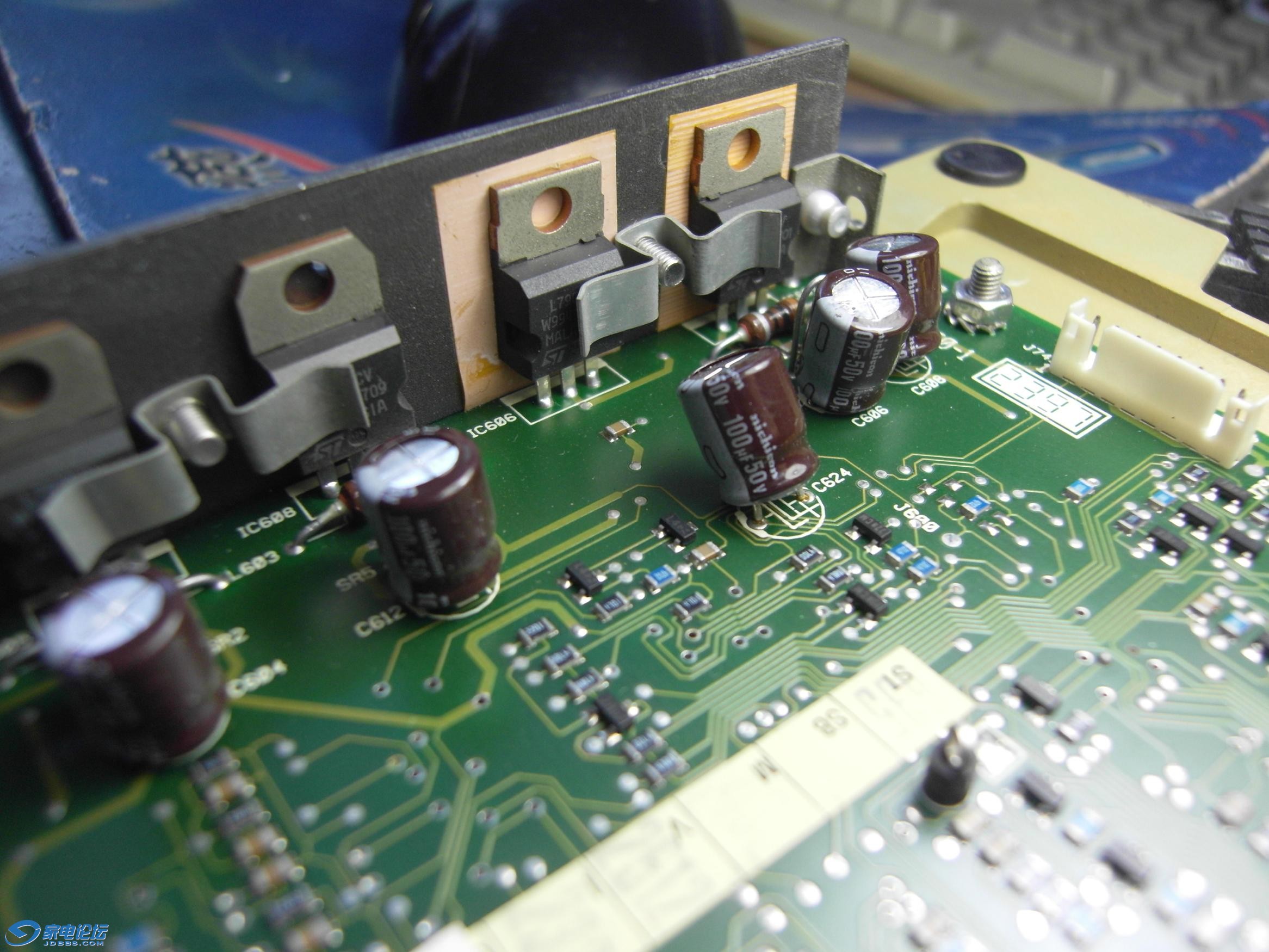

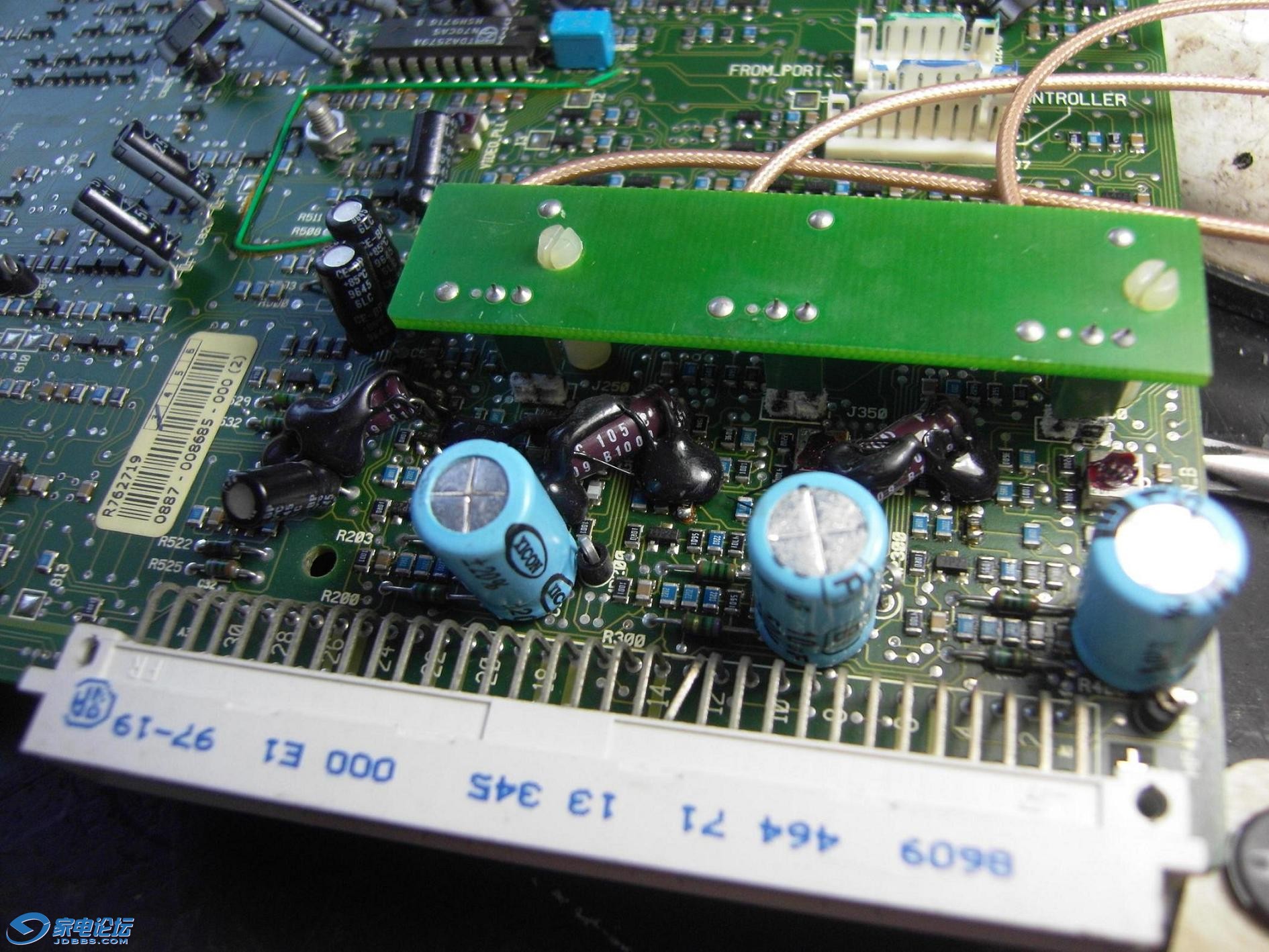

另外上几张格雷斯磨改909视频通道板的照片，这个视频通道板和808S 1208S 1209S CINE8.9是完全一样的
