随身听维修笔记（CD、MD、磁带机）

david-ease · 发表于 2019-2-13 20:27

s89238600 发表于 2019-2-13 17:51
LZ好手艺耐心也很好给个邮箱我把WM7原版手册发你很清晰的

你最给力，谢谢了：）

david-ease · 发表于 2019-2-14 10:44

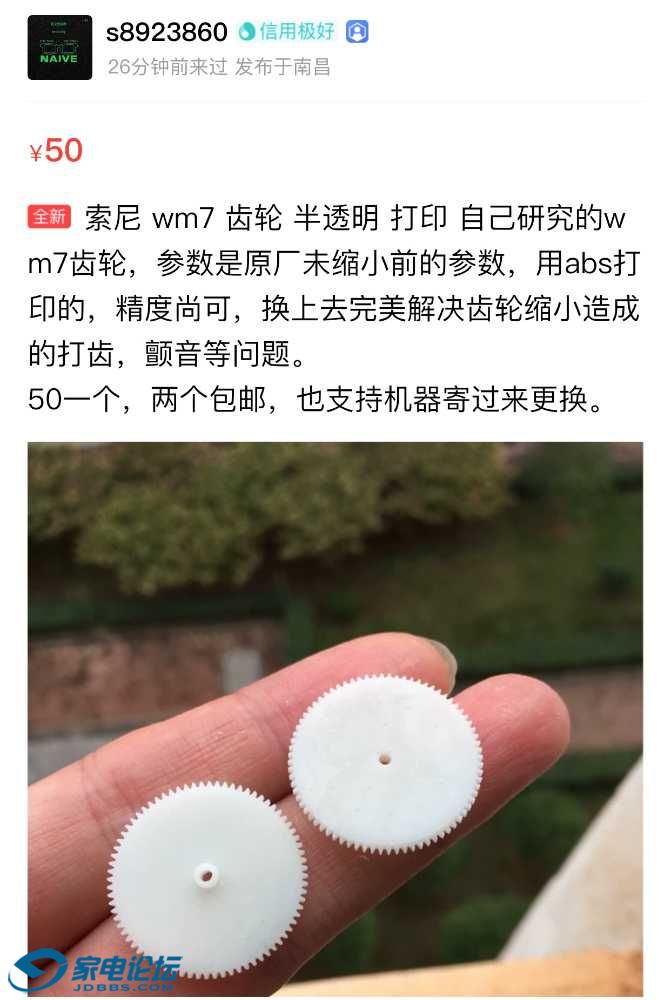

感谢上面S89238600提供了高清版的WM-7手册。同时，发现这位朋友画图打印出了这款WM-7的齿轮，可以直接替换齿轮解决原装齿轮收缩打滑问题。需要的朋友可以直接在闲鱼上购买试用，齿轮精度看来很不错！

david-ease · 发表于 2019-2-15 18:14

本帖最后由 david-ease 于 2020-6-17 17:48 编辑

维修实例

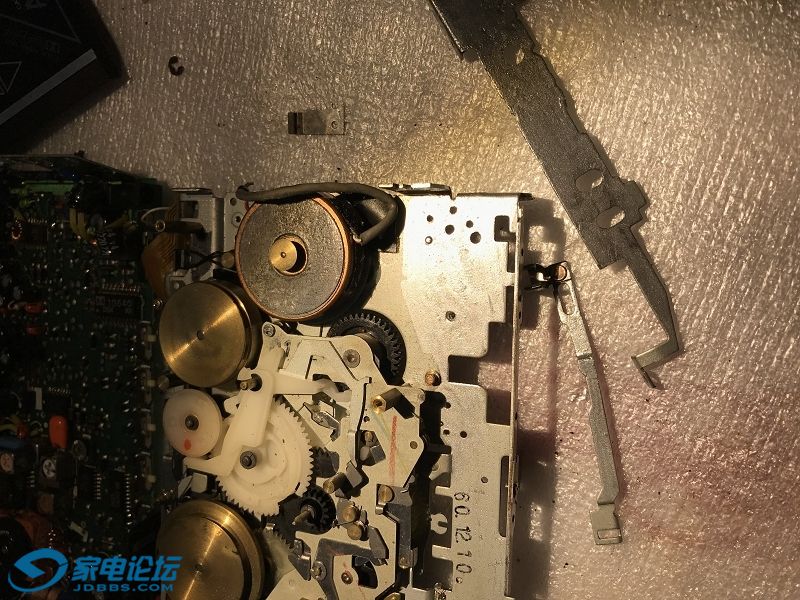

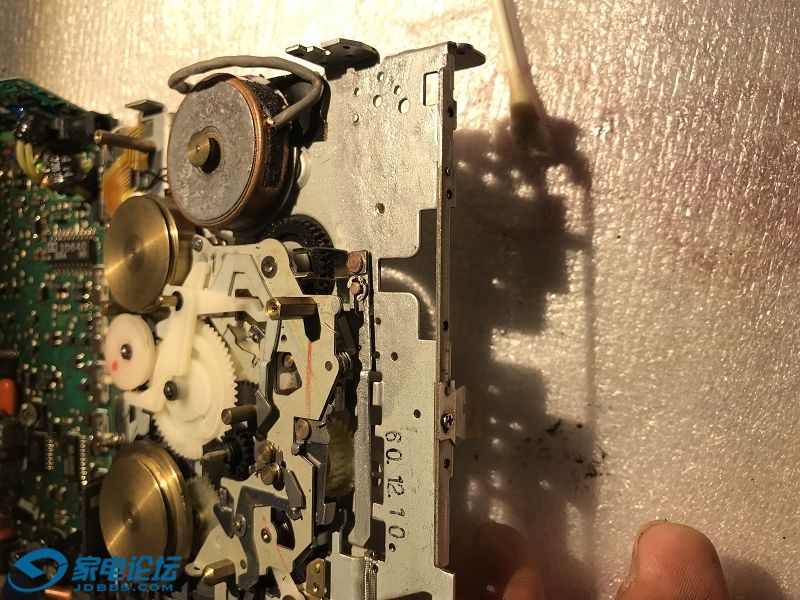

041号，磁带随身听AIWA HS-F7

99546988 · 发表于 2019-2-18 08:40

你这个春节过的真的很充实

david-ease · 发表于 2019-2-18 18:09

本帖最后由 david-ease 于 2020-6-17 17:49 编辑

维修实例

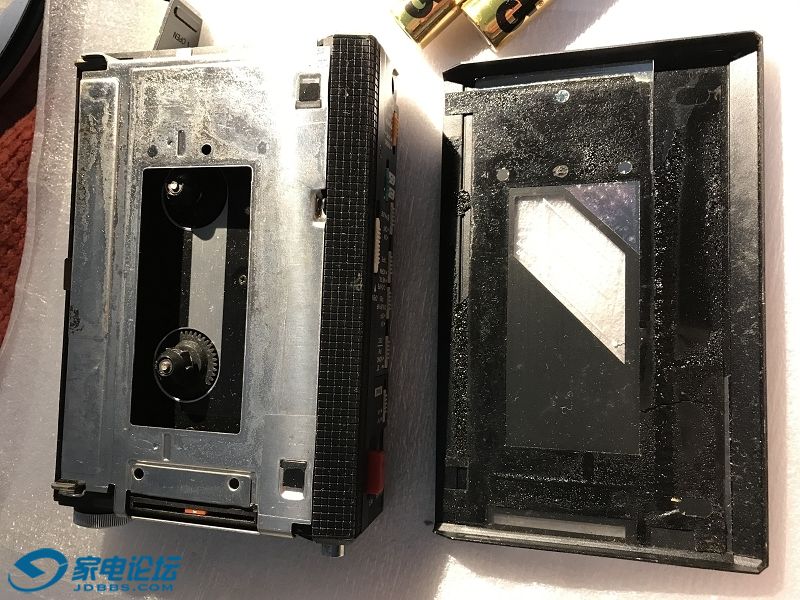

042号，磁带随身听SONY WM-R2

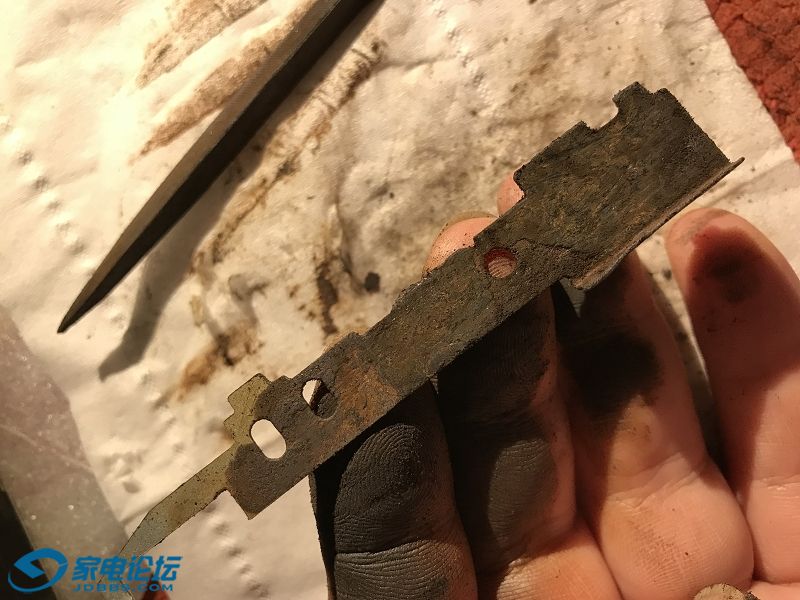

该台R2换了大齿轮、换了一根皮带，收费200元。

是不是觉得修机很好赚？：）

但若按照市场价，我觉得打理一台皮带变烂泥、换大齿轮的R2收费200元是要亏本的：）

at306 · 发表于 2019-2-18 18:29

谢谢分享！

敬亭望月 · 发表于 2019-2-18 19:07

了不起，给你点赞！

love兰 · 发表于 2019-2-18 19:15

收音头维修么

david-ease · 发表于 2019-2-18 20:00

love兰发表于 2019-2-18 19:15
收音头维修么

收音头没玩过，不修了，抱歉

david-ease · 发表于 2019-2-21 15:23

本帖最后由 david-ease 于 2019-2-21 15:50 编辑

维修实例

043号，磁带随身听SONY WM-2

故障现象：

一名机友寄修的WM-2，处女机。

维修过程：

WM-2不是DD机，早期的WM-2大齿轮是“塑垫铁”的结构，大齿轮不会开裂，后期生产的WM-2是“塑包铁”的大齿轮结构，跟普通DD机的大齿轮结构是一样的，会开裂。这一点在我前面的帖子已反复说过多次了，现在再说已显得太啰嗦了。

这台WM-2，就正好是大齿轮开裂的“塑包铁”结构。

这台WM-2也就是清理皮带腐蚀、更换开裂的大齿轮，换上皮带，滴点WD40清洁沙沙作响的电位器，就好了。

感觉没有什么好说的，也是发发WM-2的内部图片更新到帖子里。

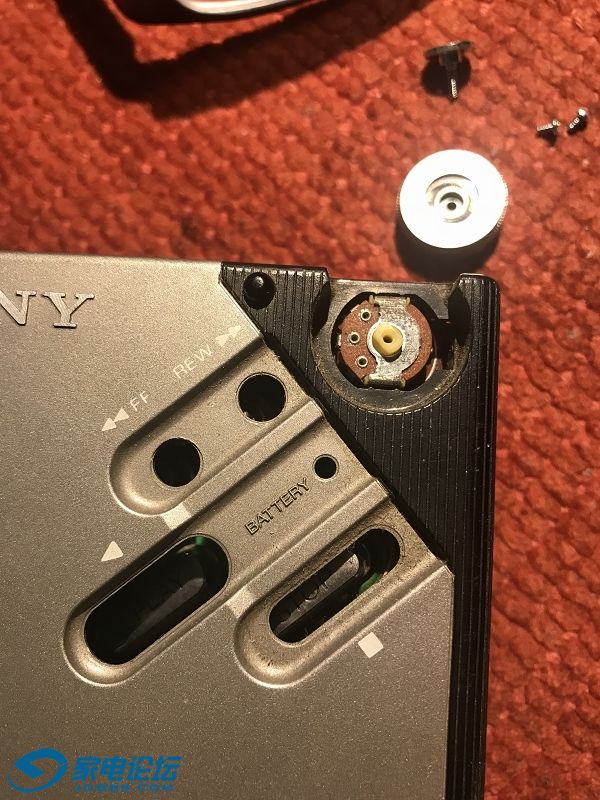

WM-2需要拧下音量电位器上的这颗大螺丝，把电镀的塑料旋钮拆下来，才能清洁电位器：

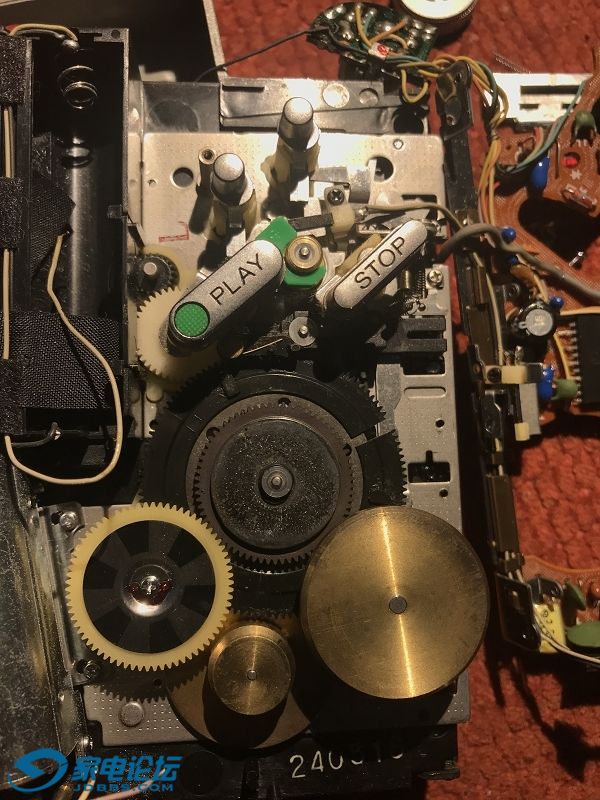

此机器的大齿轮已开裂。仔细看的话，你会发现WM-2大齿轮铁片上面的这个磁性齿轮，

会比DD机器大齿轮上面的磁性齿轮要小一圈的：

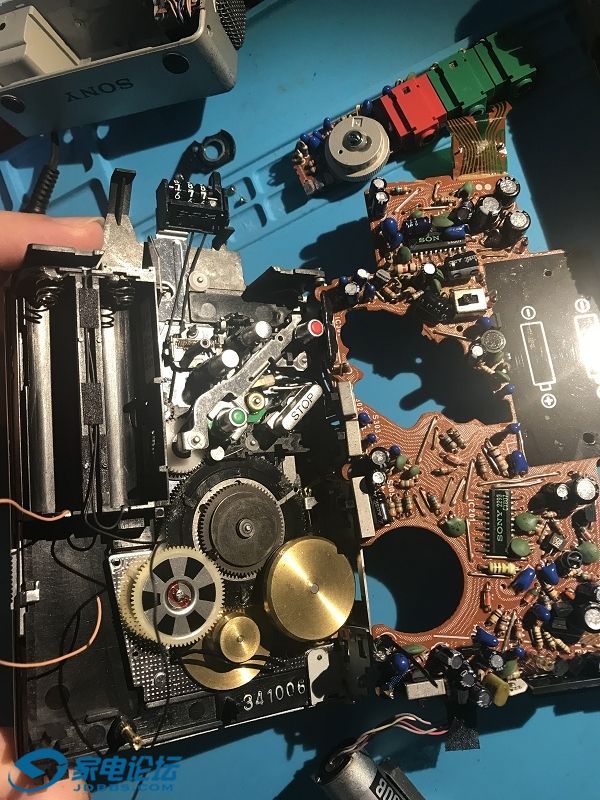

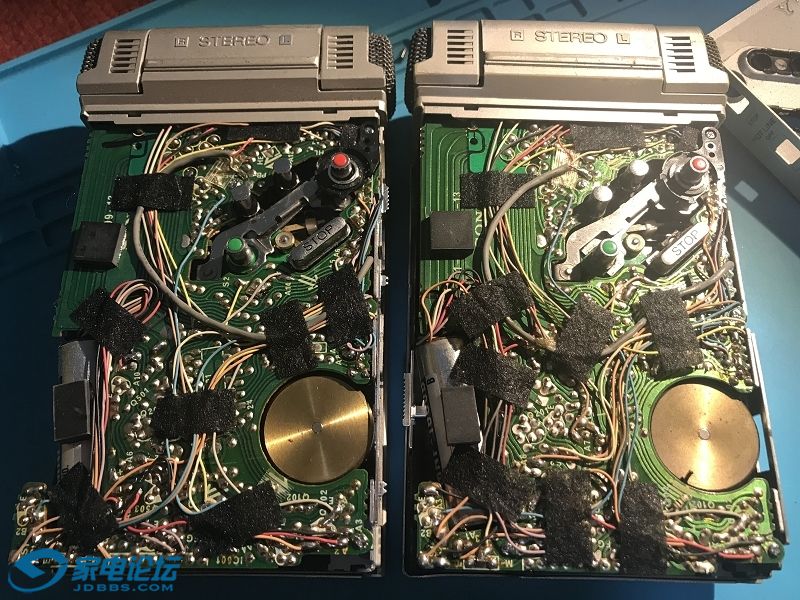

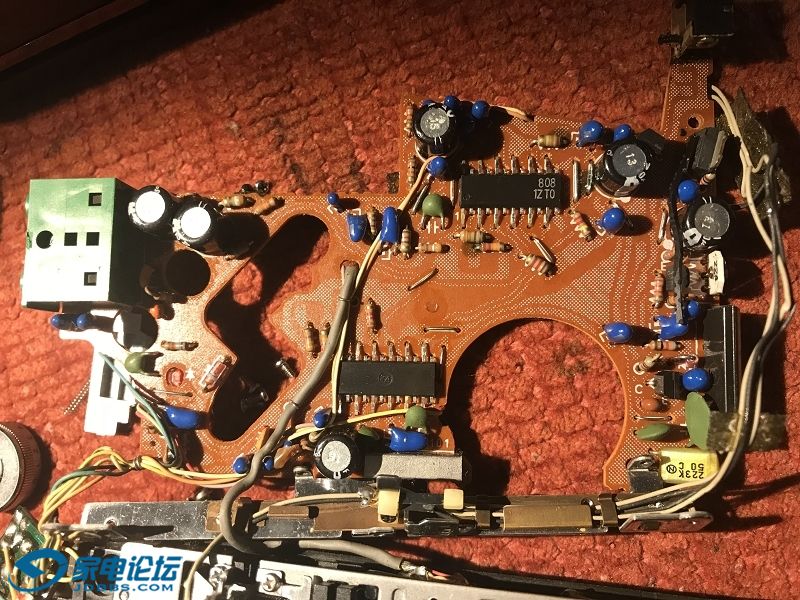

早期的机器，有点手工画图风格的电路板：

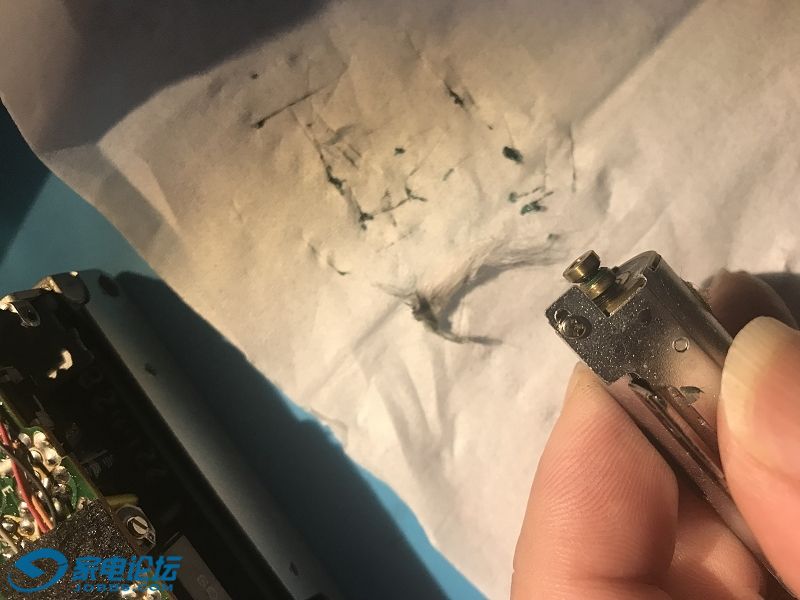

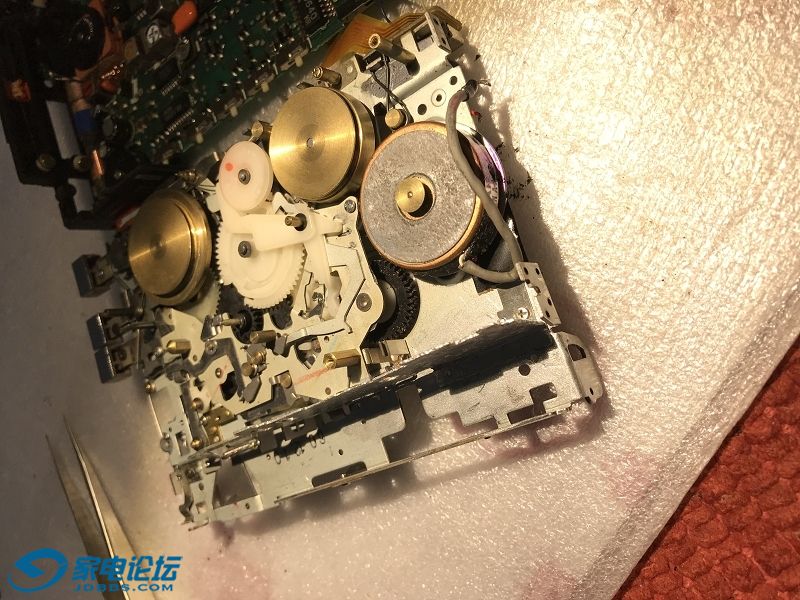

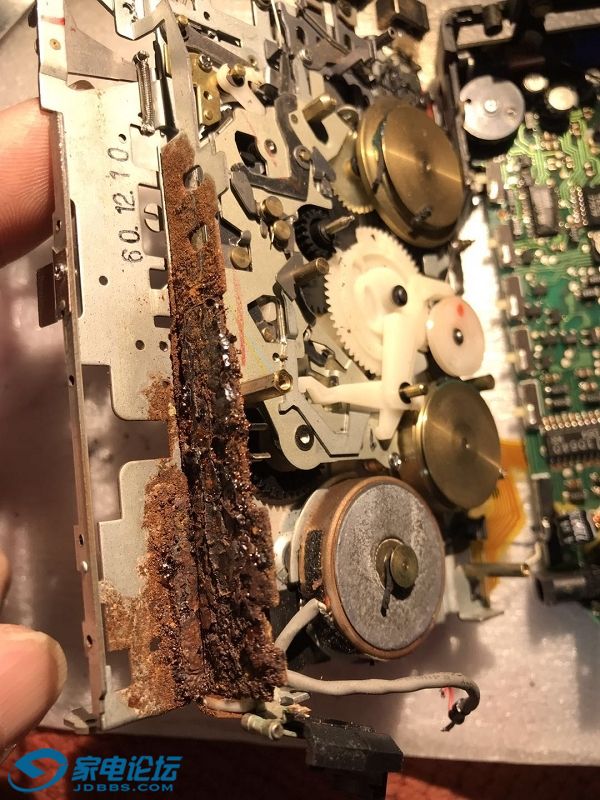

电机凹槽和铜飞轮的凹槽，会有被皮带腐蚀导致的铜绿析出物，需要彻底清理干净：

换大齿轮这样的图就不发了，上面发了那么多大齿轮的图，再发大齿轮的图，我自己都感觉要吐了，

相信大家也已看得毫无新鲜感了~~~

zhaomr · 发表于 2019-2-21 15:31

就服大师的这种敬业精神！

skw1 · 发表于 2019-2-24 20:53

又要麻烦大师了，今天把D6C等一些索尼随身听顺丰发出，单号见论坛短消息，请大师查收，谢谢！

joy021 · 发表于 2019-2-24 21:32

大师屌

david-ease · 发表于 2019-3-1 19:09

本帖最后由 david-ease 于 2020-6-17 17:49 编辑

维修实例

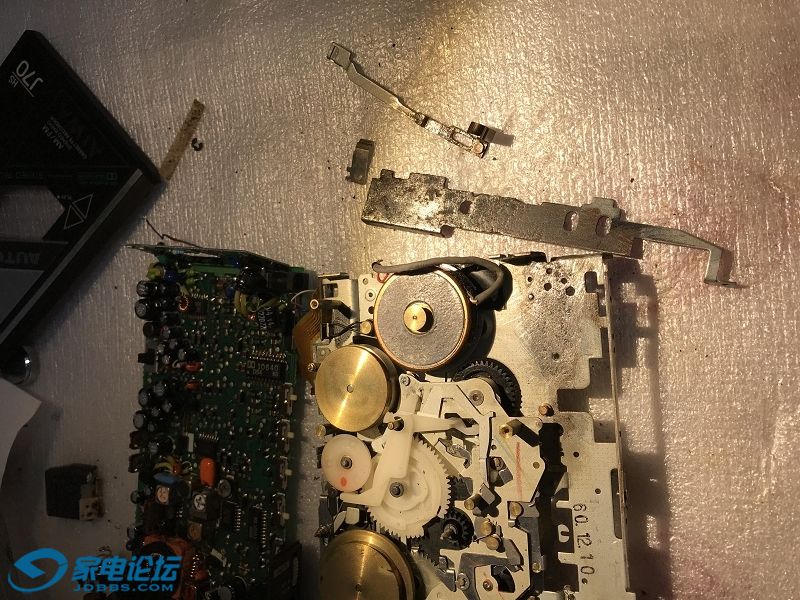

044号，磁带随身听AIWA HS-J70

zwxvance · 发表于 2019-3-2 00:35

怎么联系
