一台LUXMAN K8卡座的检修

咝咝入扣

lxk81 发表于 2018-8-2 08:38
高手！有高手在，玩卡座的菜鸟幸福了。

言重了哈哈

xyj0008

交易区新帖推荐

顶！d=====(￣▽￣*)b高手

valoon

说过楼主的技术是非常厉害的！

咝咝入扣

valoon 发表于 2018-8-5 09:29
说过楼主的技术是非常厉害的！

纯属折腾来补充作业。
网上订购的橡胶件到货后核对尺寸发现与订单的规格不一，询问店家后店家答复没有对应的规格，了解店家手头上有的规格配了一个13*3.1*3.3的过来，这个要赞一下卖家。发货很快，前天联系的昨天就收到了。今天着手更换。

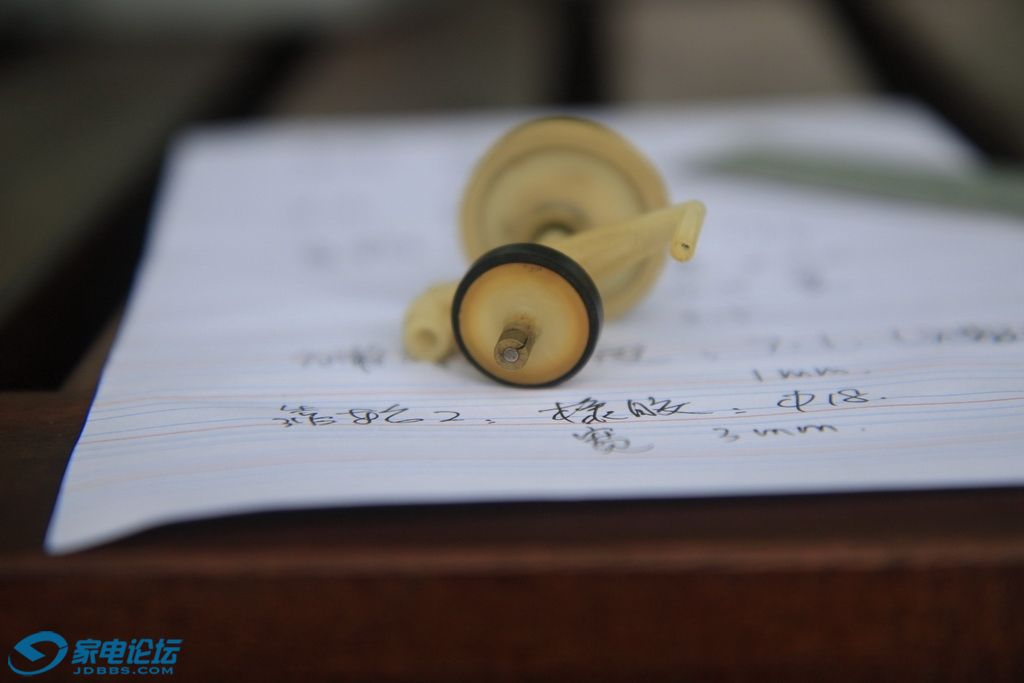

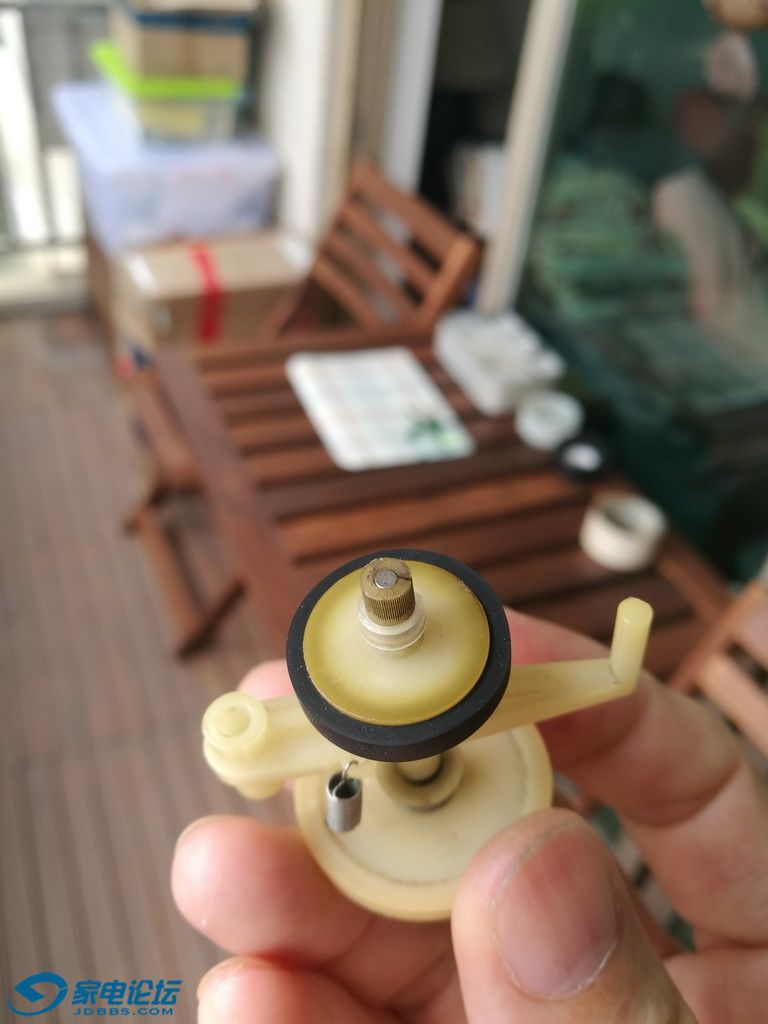

就是这个橡胶圈。快进不畅顺

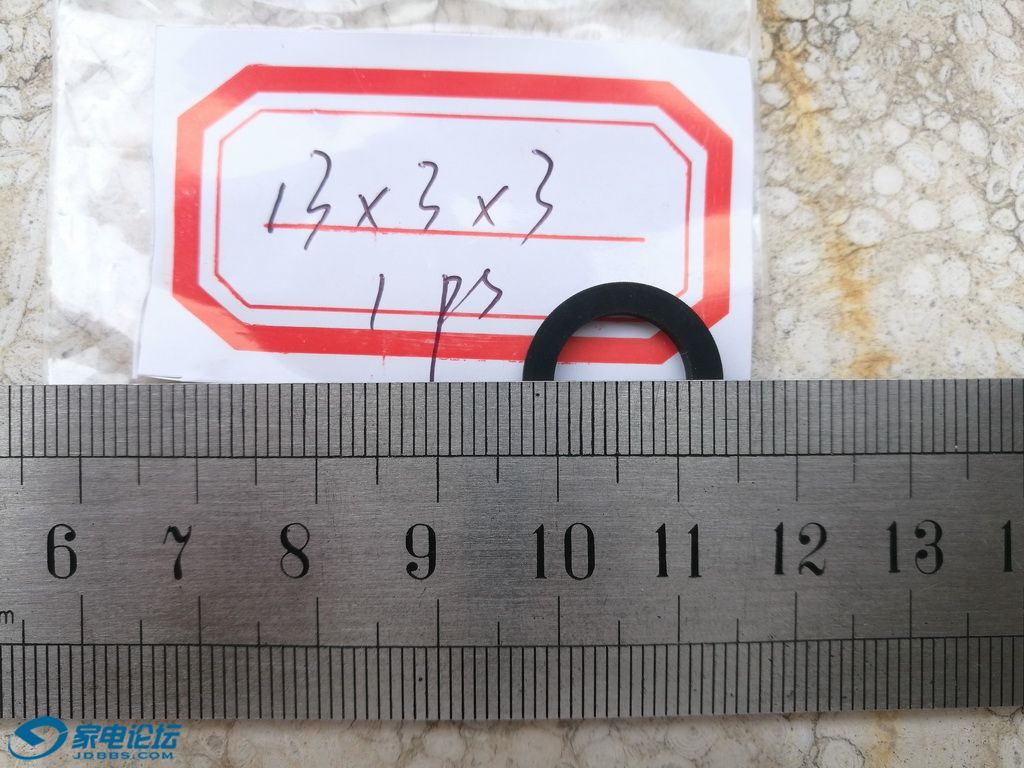

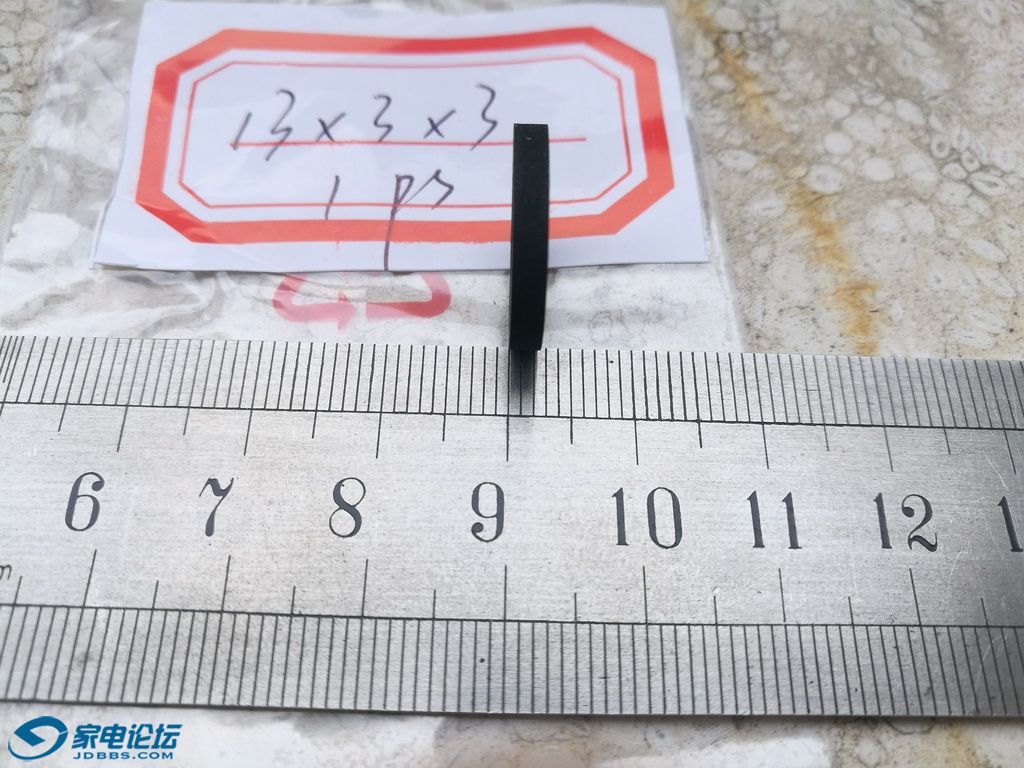

第一次发过来的胶圈

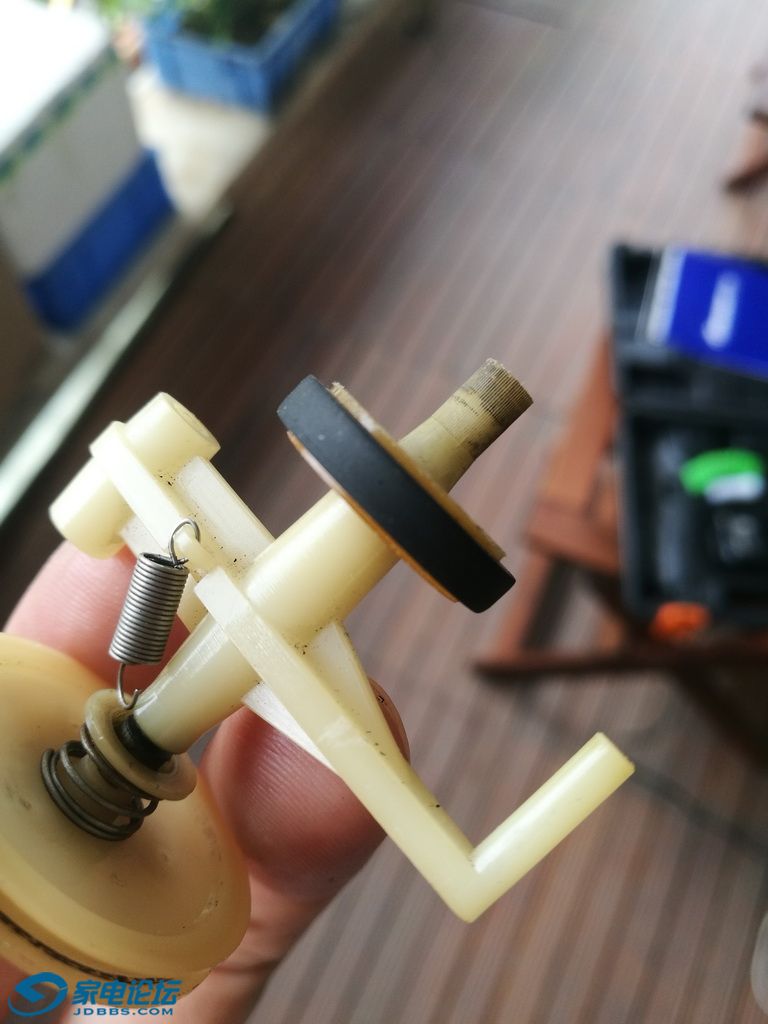

这个比起原机上的还要小。

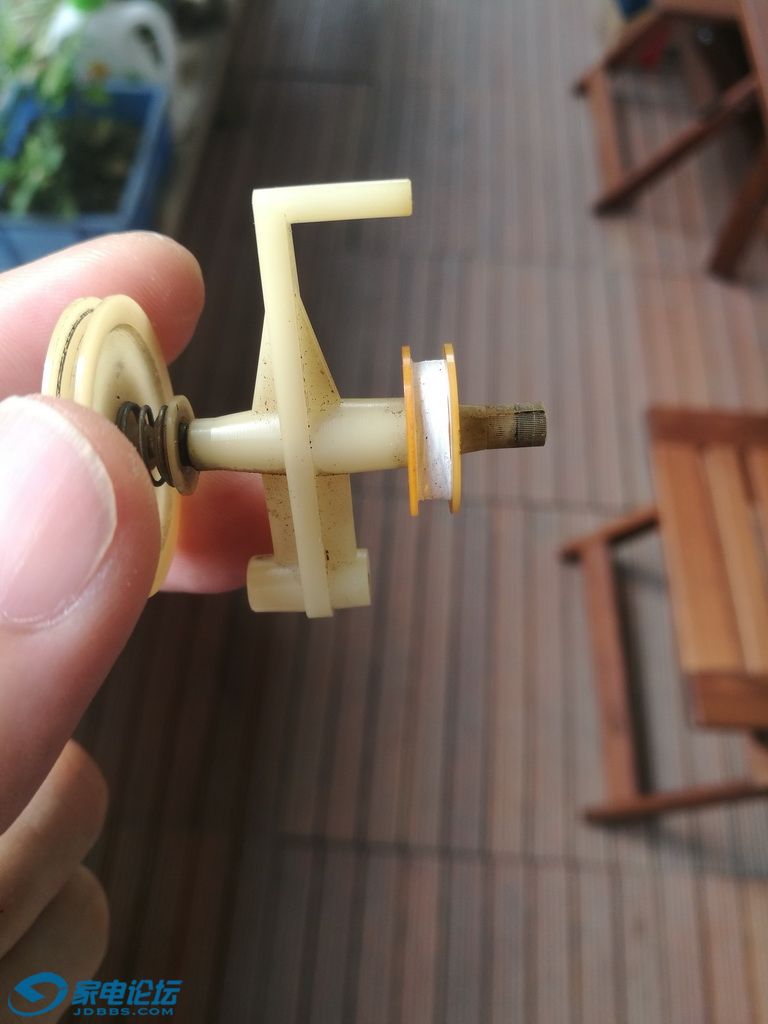

拆下原机上的胶圈可见原机已经更换过了，胶圈内径与凹槽环不匹配，上手用修水管用的生料带缠了几圈。

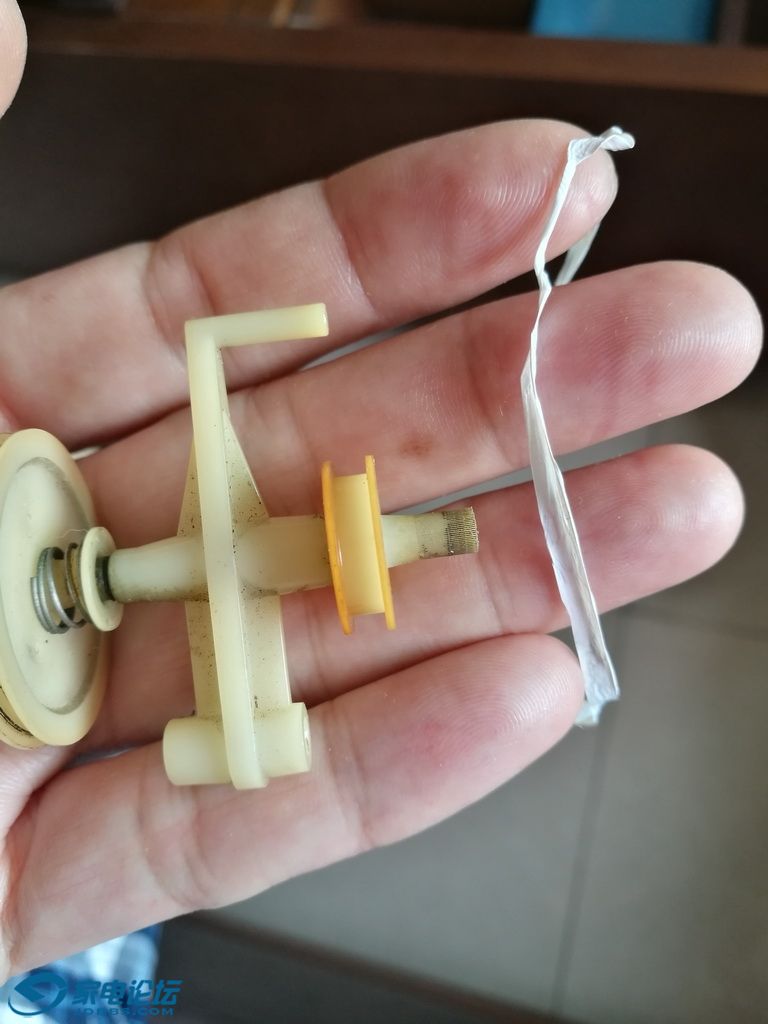

解除的生料带

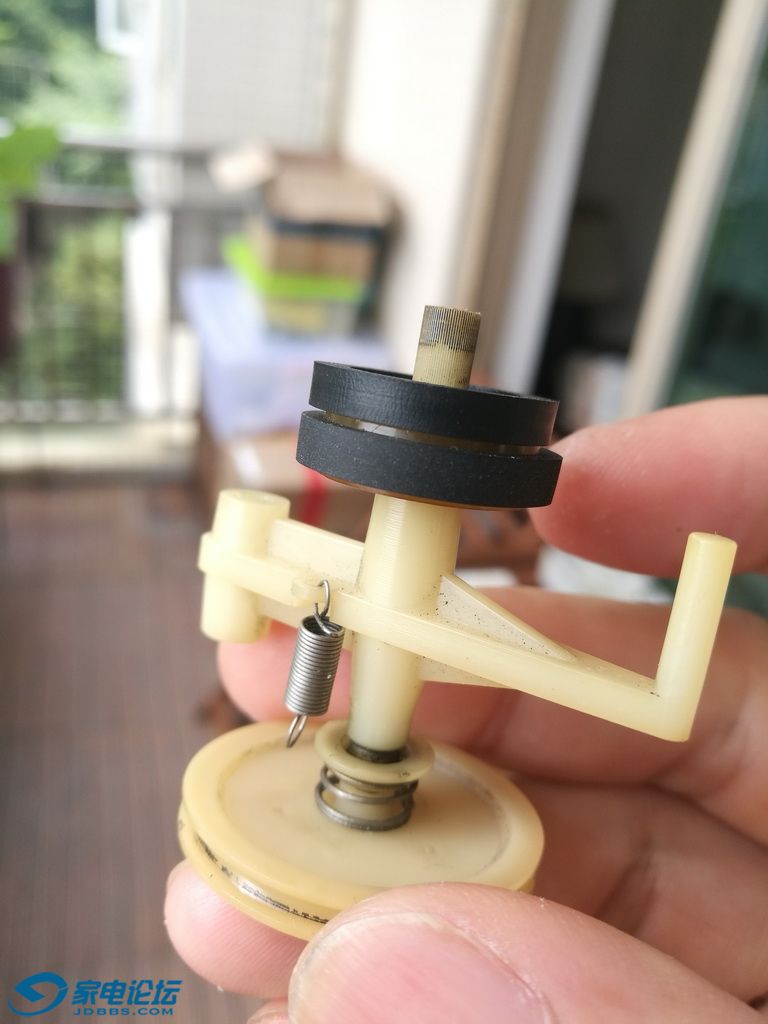

换上新的胶圈。对比原来的胶圈，大了一圈。

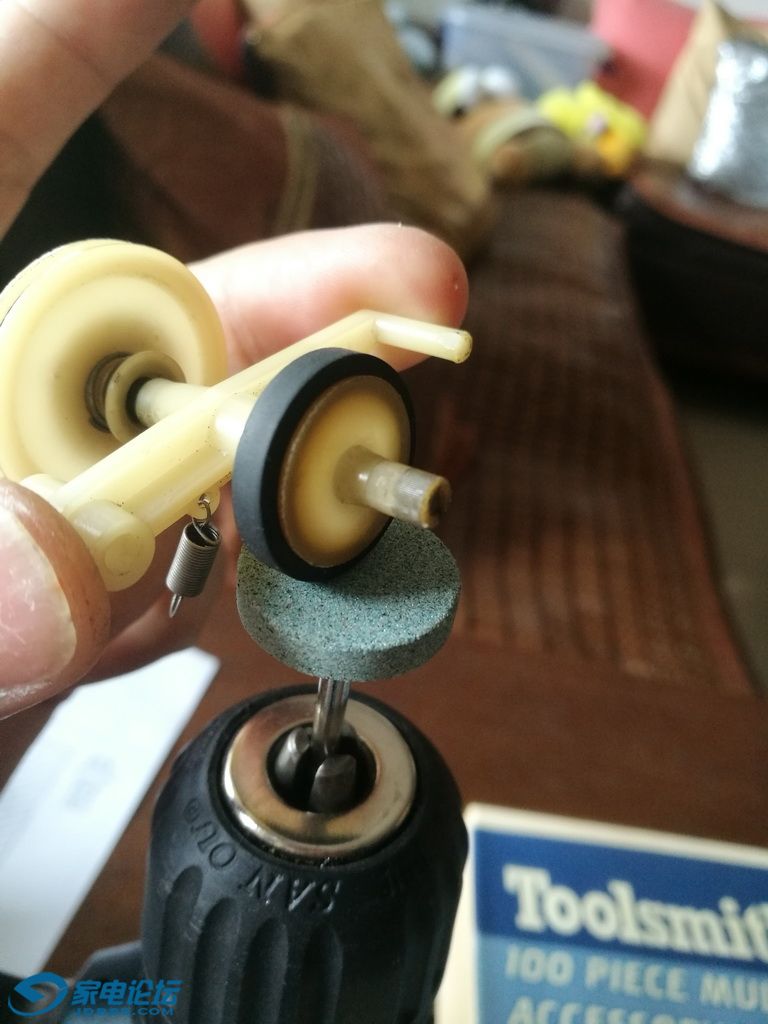

这个胶圈换上后装机试验发现偏大了，以致无法穿过机芯上的传动轮孔。必须把橡胶圈进行修磨缩小外径才能使用。在这里分享一个修磨胶圈的方法。这个可以解决维修中常会遇上配件规格未必与替换件一致的问题。手头有一套多年前买回来却一直未用过的电动工具套装，里面有一个可配软轴的高速电机手柄，一套打磨用的各式磨头。其中有一个直径约2cm的小砂轮，我就用这个砂轮来修磨橡胶圈。不过是配了个充电电钻，这个电钻调速比修磨工具包里面那个高速手柄更适合修磨这个橡胶圈。看图，就是将胶轮垂直放砂轮上，与砂轮切线成一定角度以利于砂轮带转橡胶轮的同时打磨胶轮表面。

经过多次打磨并比对试验后终于把胶轮修磨到刚好能穿过机芯铁板上那个圆孔。砂轮打磨的效果还是不错的，胶圈表面平整。只是胶圈原本有一点点厚薄不均，打磨后转动起来都有一点跳动。

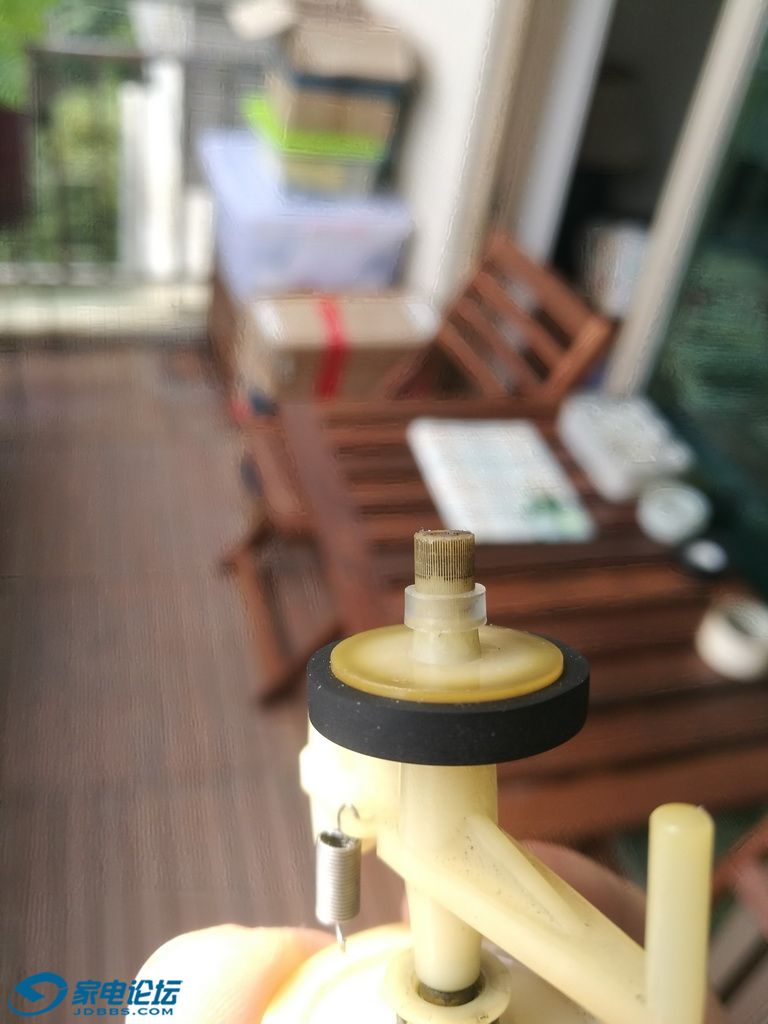

胶轮轴心那个播放状态下传动收带轮过渡轮的小齿有开裂迹象，在暂无替换件的情况下找了一根千字笔的笔芯，截取一小块套到小齿的后面加强一下。


装机试运行，OK。由于换上的胶圈正如前面所述有一点点厚薄不均，快进时会有一点噪音。

lxk81

陈兄，套上的笔芯可以加点胶水固定。

咝咝入扣

交易区新帖推荐

lxk81 发表于 2018-8-6 00:07
陈兄，套上的笔芯可以加点胶水固定。

之前想找一种材料是金属管做的笔芯，那种笔芯在我读高中的时候用过，是尾部带斜齿，按一下笔尖缩入笔筒，再按一下伸出来那种，无奈现在都找不到这种笔芯了，都全部用塑料管做的。如果找得到这种笔芯或拉杆天线截一小段出来套上并用胶水粘合是可以的，但现在用塑料管就要考虑塑料管时间长了有可能会老化再裂开，这时清理就费工夫了，再说现在套上去也挺紧的，可以不用胶水。传动轴端部的塑料齿裂纹也想过用AB胶填补一下，但这样填补作用不大，处理得不好还会产生疙瘩影响过渡轮运转。

lxk81

咝咝入扣 发表于 2018-8-6 07:32
之前想找一种材料是金属管做的笔芯，那种笔芯在我读高中的时候用过，是尾部带斜齿，按一下笔尖缩入笔筒， ...

你说的是美国PARKER派克的签字笔笔芯吧？现在大点的文具店还有卖。

咝咝入扣

lxk81 发表于 2018-8-6 10:39
你说的是美国PARK的签字笔笔芯吧？现在大点的文具店还有卖。

不知是不是。记忆中我那时候用的是青年牌的圆珠笔。当年爱不释手的一支笔

大蕉

兄弟的理论和技术甚是了得啊！

随便烧烧

这个卡座的声音如何？

hayyp

老兄好久未见,也有台k8

hayyp

就没数字

咝咝入扣

随便烧烧 发表于 2018-8-26 00:49
这个卡座的声音如何？

录音不错

鹏鹤

楼主精神可嘉啊！在此我必须纠正两个问题。一个是关于这个机芯反射式感应器的拆卸，两个螺丝就可以搞定，先拆掉磁带检测开关一个螺丝，然后就一个螺丝可以直接拆掉感应器，另外一个问题关于平面反射式感应组件内阻比较大，对反射镜片距离非常敏感，最好把光电管改成复合放大，这个比较有效，最佳方法是把反射感应器改成阻断式光电组件，可以一劳永逸。现实我也是这么操作的。如有冒犯还请多多谅解！

lavalake

漂亮的手艺，精湛的技术，令人极度舒适～
