爱华jx729跑电问题

bbe628

防删出300元
我这台729之前接入高电压过，把电机驱动那里的一个电容直接爆裂了，造成声音有点慢，后来换了，问题解决。也没发现其它可见问题就没管它了。但之后发现，不论什么电池，放机器上不开机，一夜就没电了。找来朋友的一台729，他的电池放进去好多天之后仍然还有电。

我把这两个机器做了一个简单对比。具体：将外接电源插上，不开机，只是插上电，然后用万用表检测机器上口香糖电池触点那里的输出电压，发现跑电的这台729的电压居然比朋友正常的那台低了0.5v。这说明有东西是通的，多占用了电，所以拉低了电压。

我的问题来了，这个机器上口香糖触点与机器的外接电源是直通的吗，或者，通过这个现象，能不能反映出这个跑电的故障区域在哪里？

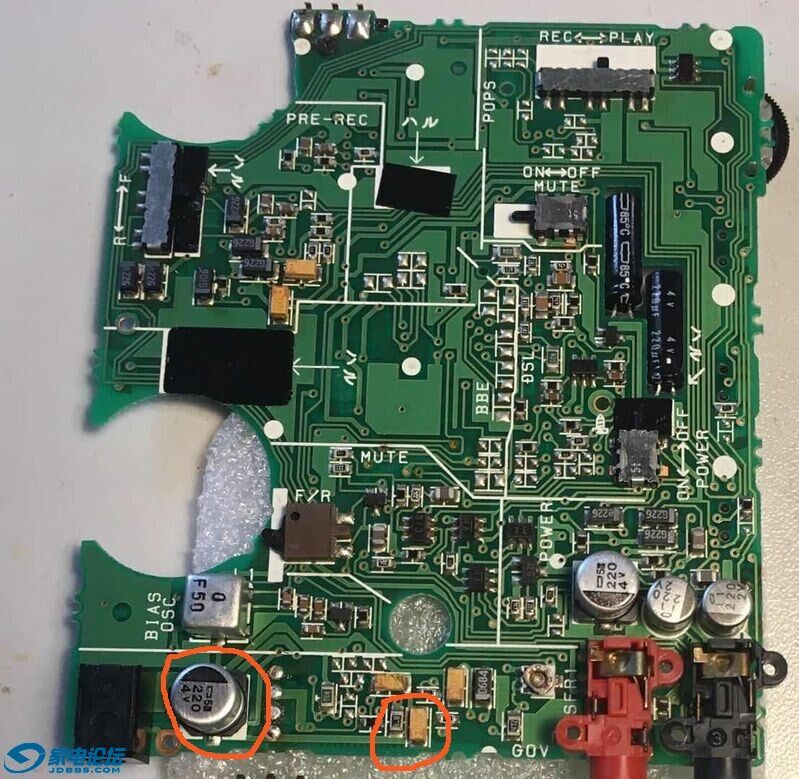

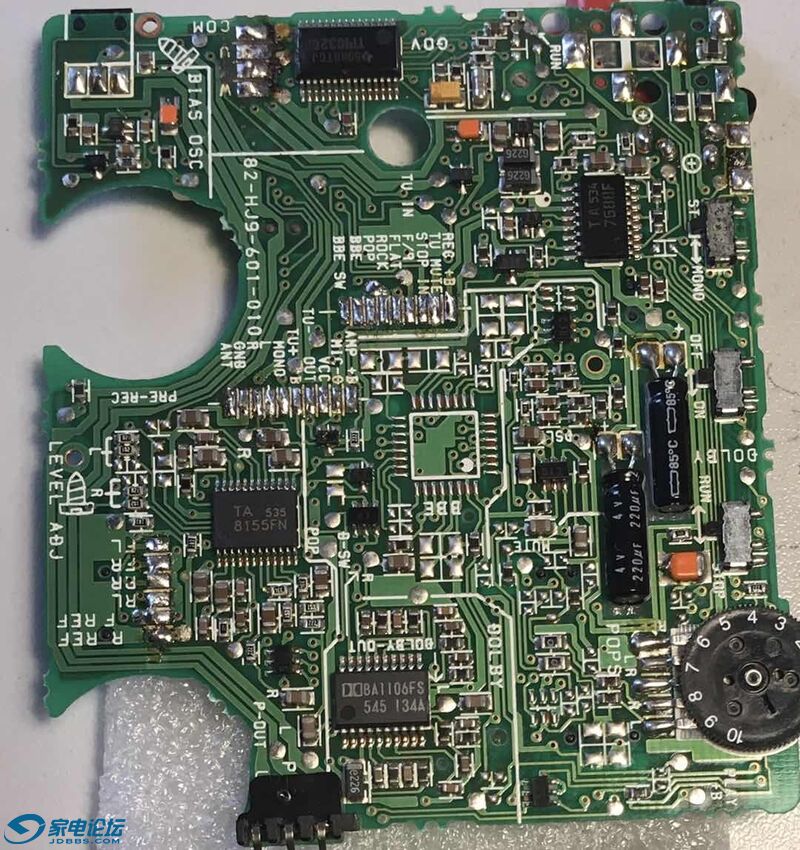

以下网上找的两个正反面图

chenyuntulip

交易区新帖推荐

我的也有点跑电，但没你的严重

土得掉渣

貌似通病，我的629也跑电，

feelnianhua

主板上印着power部分的三极管，贴片电容……

feelnianhua

贴片钽电容

cls-cqdiy

交易区新帖推荐

口香糖和外接电源是直通的，直接充电。
接高电压后开机没有？
找一份电路图，然后接上电流表，怀疑有问题的支路逐条断开看待机电流。

我就是爱音乐

土得掉渣 发表于 2021-4-8 19:38
貌似通病，我的629也跑电，

我的629貌似还好，放好几天没问题，就是没有测过是不是跑电。懒得管了，反正是充电电池，没电了就充。

左做作坊

热成像仪检查

bbe628

cls-cqdiy 发表于 2021-4-8 20:24
口香糖和外接电源是直通的，直接充电。
接高电压后开机没有？
找一份电路图，然后接上电流表，怀疑有问题 ...

接过高电压开机过，烧了颗电容，换好了。哎，不会看电路图

cls-cqdiy

bbe628 发表于 2021-4-8 21:13
接过高电压开机过，烧了颗电容，换好了。哎，不会看电路图

目前收音、放音正常不？
收音、放音的时候，电池指示灯能正常点亮和熄灭吗？
指示灯正常的话，说明电源软开关没坏。
爆掉的是不是大圈那个电容？
把小圈里面的电容拆掉看看待机电流，还是偏大的话，拆掉小圈里面电机驱动供电电阻，还是偏大的话估计就是面板电路问题了，可以断开大排线12号看看。

bbe628

cls-cqdiy 发表于 2021-4-8 21:32
目前收音、放音正常不？
收音、放音的时候，电池指示灯能正常点亮和熄灭吗？
指示灯正常的话，说明电源 ...

全正常。爆掉的就是小圈那个钽电容

cls-cqdiy

bbe628 发表于 2021-4-8 23:12
全正常。爆掉的就是小圈那个钽电容

那就把大圈那个也换掉，
或者先不拆主板，断开大排线12号测试一下待机电流，就是板子上标VCC那条，烙铁头擦干净焊一下把锡带走应该就能断开了，用吸锡线也可以

bbe628

cls-cqdiy 发表于 2021-4-8 23:16
那就把大圈那个也换掉，
或者先不拆主板，断开大排线12号测试一下待机电流，就是板子上标VCC那条，烙铁 ...

vcc那条是管什么功能的？

如何测待机电流？

bbe628

cls-cqdiy 发表于 2021-4-8 23:16
那就把大圈那个也换掉，
或者先不拆主板，断开大排线12号测试一下待机电流，就是板子上标VCC那条，烙铁 ...

vcc那条是管什么功能的？

如何测待机电流？

szlvgm

bbe628 发表于 2021-4-8 23:25
vcc那条是管什么功能的？

如何测待机电流？

面板供电的
万用表电流mA档串接到电源
