爱华jx729跑电问题

cls-cqdiy · 发表于 2021-4-8 23:37

bbe628 发表于 2021-4-8 23:25
vcc那条是管什么功能的？

如何测待机电流？

vcc那条是给前面板供电的，不经过开关长通。
自己不会的话，把电池盒和机器带上，找个修手机的师傅帮你测吧。
他有带电流显示的维修电源，夹在机器电池触点上就可以看。
正常机器具体多少不清楚，但是肯定不会超过10毫安。
断开大排线电流还大的话，9成就是大圈那个电容的问题了。

bbe628 · 发表于 2021-4-8 23:47

交易区新帖推荐

本帖最后由 bbe628 于 2021-4-8 23:56 编辑

szlvgm 发表于 2021-4-8 23:31
面板供电的
万用表电流mA档串接到电源

串接到电源，是不是万用表开到ma档后，想办法让电源与机器插座间的正负极中某一个接点由万用表的笔相连？

bbe628 · 发表于 2021-4-8 23:55

cls-cqdiy 发表于 2021-4-8 23:37
vcc那条是给前面板供电的，不经过开关长通。
自己不会的话，把电池盒和机器带上，找个修手机的师傅帮你 ...

串接到电源，是不是万用表开到ma档后，想办法让电源与机器插座间的正负极中某一个接点由万用表的笔相连？

好的兄台，不行回头再请教，感谢热心

cls-cqdiy · 发表于 2021-4-9 00:04

bbe628 发表于 2021-4-8 23:55
串接到电源，是不是万用表开到ma档后，想办法让电源与机器插座间的正负极中某一个接点由万用表的笔相连？ ...

打个比方吧：电源两条线，剪断其中一条，断开的两头分别接万用表的两个笔。
万用表除了档位要选对，表笔还要插到电流的孔位。
一晚上电跑光，电流有点大，后盖打开，插上电源，等几分钟后，摸一下电源插座旁边的板子，看看有没有发热

bbe628 · 发表于 2021-4-9 05:56

本帖最后由 bbe628 于 2021-4-9 05:59 编辑

cls-cqdiy 发表于 2021-4-9 00:04
打个比方吧：电源两条线，剪断其中一条，断开的两头分别接万用表的两个笔。
万用表除了档位要选对，表笔 ...

测了下。电流，朋友那台待机状态下只有0.3ma。我这台则是9.3ma。差了30倍耗电量。

然后断开vcc再测，我这台电流就变成0ma-0.1ma左右了，正常了。

看样子是收音板那边的问题。兄台，你怎么看？

我这台换了法拉电容，能充电，可以显示时间约4小时左右。朋友那台是原来的电池，能充的电很少，大约断电3分钟左右就不能显示了。

hgsjf · 发表于 2021-4-9 07:48

交易区新帖推荐

我就是爱音乐发表于 2021-4-8 20:59
我的629貌似还好，放好几天没问题，就是没有测过是不是跑电。懒得管了，反正是充电电池，没电了就充。

电池放在里面十天半个月没问题，损耗肯定有的，最起码屏幕亮着，5天之内没电了是不正常的。

bbe628 · 发表于 2021-4-9 08:03

hgsjf 发表于 2021-4-9 07:48
电池放在里面十天半个月没问题，损耗肯定有的，最起码屏幕亮着，5天之内没电了是不正常的。

是的，5天左右没电就是不正常了。我这个机待机每小时9.3ma，一天就耗去200毫安，800ma的电池最多5天就完了。我手上这几节电池有可能本身容量不大了，但是放在朋友那台机上待机6天电量仍很足，而放自己机器上最多24小时就没电到屏幕时间都不显示的程度了

cls-cqdiy · 发表于 2021-4-9 09:27

bbe628 发表于 2021-4-9 05:56
测了下。电流，朋友那台待机状态下只有0.3ma。我这台则是9.3ma。差了30倍耗电量。

然后断开vcc再测， ...

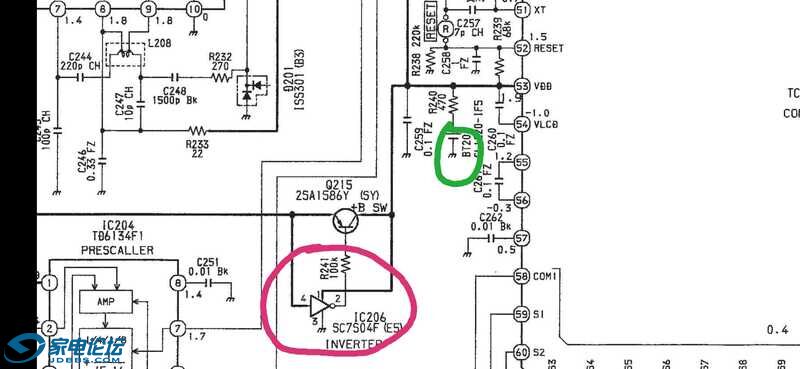

那就要把收音板拆下来检测了，重点怀疑红圈那个，绿圈那个是法拉电容，串了470欧电阻，就算短路了也只有5毫安电流

liuxuan1216 · 发表于 2021-4-9 09:44

可以不装法拉电容试试看不行的话再拆怀疑的那科电容

bbe628 · 发表于 2021-4-9 09:45

cls-cqdiy 发表于 2021-4-9 09:27
那就要把收音板拆下来检测了，重点怀疑红圈那个，绿圈那个是法拉电容，串了470欧电阻，就算短路了也只有5 ...

图看不懂。红圈与绿圈是实物图中的哪个

bbe628 · 发表于 2021-4-9 09:47

liuxuan1216 发表于 2021-4-9 09:44
可以不装法拉电容试试看不行的话再拆怀疑的那科电容

你怀疑是法拉电容的问题？机器一直在对法拉电容充电在？

liuxuan1216 · 发表于 2021-4-9 09:54

bbe628 发表于 2021-4-9 09:47
你怀疑是法拉电容的问题？机器一直在对法拉电容充电在？

不确定以前这颗CR1220 电池没有电会导致收音机不能打开闪退也有可能导致电池耗电快拆掉之后除了换电池的时候要重新存广播台没有其他坏处

tntll · 发表于 2021-4-9 10:55

件少就拆件，件多就切板子，总能找到漏电，楼主研究的这么细，建议买台维修电源，省事很多～

bbe628 · 发表于 2021-4-9 11:36

liuxuan1216 发表于 2021-4-9 09:54
不确定以前这颗CR1220 电池没有电会导致收音机不能打开闪退也有可能导致电池耗电快拆掉 ...

拆掉法拉电容没用，待机仍是9.3ma

ayumi00 · 发表于 2021-4-9 15:34

不看图纸很难搞，那意思就是换块收音板上去就好了吧！
