求助-Aurex PC-X66AD卡座adres降噪系统故障

jason8763

最近海淘了一个Aurex PC-X66AD，收到后正常通电，播放没声音，找当地修理师傅修了一下可以正常录放。



但是后来发现录音或者放音的时候打开adres降噪的话就只有右声道有声音，左声道没声音，左表头指针也不怎么动，开关拨到没有降噪的档位或者拨到杜比降噪档位录音放音都正常；

看了X60AD的维修手册(找不到X66AD的手册，X60AD的电路基本一样)发现adres是单独的一块板子，拆机断开与主板的连线，拆下adres板子大概测了几个电容没发现问题，这样测了测又装回去，再试的时候发现左表头指针竟然开始有小幅度的摆动了，连上耳机发现左声道是有点声音了，只是很小；

后来又在拆装的过程中不小心把板子右上角的一个柱子(这个柱子看着是独立的，没有跟电路相连的)碰了下机箱（此时机子在播放状态），打出了火花，然后看见左表头指针摆动幅度变大了，都到了中间的位置，左声道声音也大了，但是过一会儿又变得很小了，猜测可能是有的电容有问题？

(另外这个板子拆下后，降噪档位拨到杜比降噪或者空挡，可以正常录放，就是说这个板子是完全独立于主板的adres降噪系统)
本人电路知识属于还在大门口的水平，想自己折腾学习一下，请问有没有维修界的大佬指点一二，给个大概的检查方向，非常感谢！

以下是说明书上的电路图和元件位置图：

1. 电路图

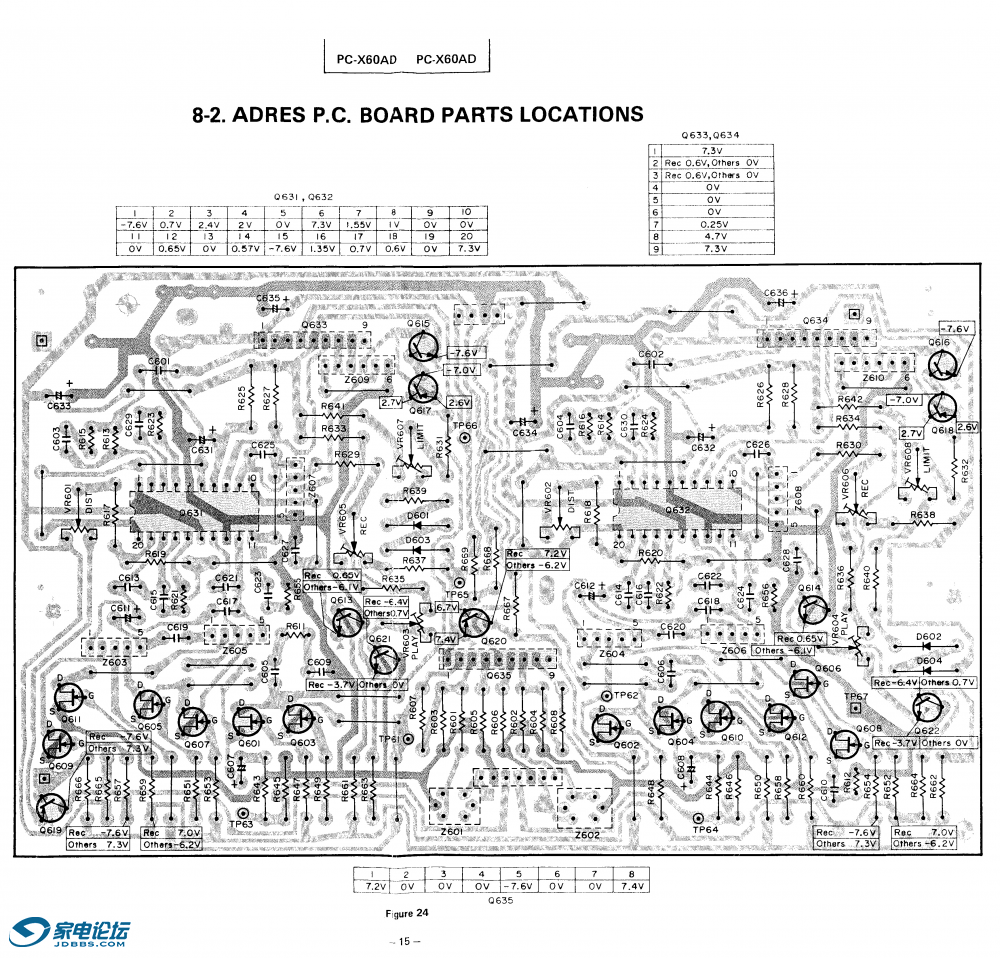

2.元件图

suline

交易区新帖推荐

根据X88AD机型经验，adres解码无声的故障多数是9100p的电容损坏，你后面搞打火了就不知道了

jason8763

suline 发表于 2024-6-17 23:09
根据X88AD机型经验，adres解码无声的故障多数是9100p的电容损坏，你后面搞打火了就不知道了

感谢suline大佬指教，我明天查查这个电容
我当时是一边放音一边装板子的，不小心把一个柱子碰到了装板子的底座，就滋一声就移开了，装上去试了还是左边声音小，而且刚打完火的时候反而左边声音比之前大了很多，然后慢慢就变小到之前的水平。希望打火没有烧坏其他元件。

jason8763

suline 发表于 2024-6-17 23:09
根据X88AD机型经验，adres解码无声的故障多数是9100p的电容损坏，你后面搞打火了就不知道了

非常感谢suline大佬！

今早对应手册找到了9100p这个电容的编码在图纸上是C609和C610，把C609这个电容拆下来测了一下确实是这个电容有问题，测不到电容，电阻无穷大；把电路图对应右声道位置的C610也拆下来测了电容量是8000多p，电阻值也在千欧档，这个应该是没坏。

我把右声道的C610装在左声道C609的位置，C610的位置空着，把板子装回机子上，放音时打开adres试了下，左右电平表指针都能正常摆动了，播放固定频率测试带发现左右两边指针的刻度不一样，应该是缺那个电容的原因？ 但是声音比之前正常了很多，两边都有声音了，我去买个电容来装上再看一下，应该换了就可以了。

再次感谢suline大佬，经验丰富又专业，一下就找到了问题所在，太厉害了！
