分享組裝之HTPC - (第37页 #545楼) Onkyo 安桥声頻卡最近由 eZone 杂志的比试简报

HiViUser

经過一番網上搜尋資料及請教高手後，
終於自組裝一高效低噪音的 HTPC
來观看高清 (92/100吋 16:9 720P/1080i 投影机 及 37" Sharp LCD TV)。

硬件如下，与各位分享交流:

(1) Zalman HD135 HTPC Case (韩制 家庭影院專用机箱)
(2) Zalman ZM460B-APS Power Supply (韩制 低噪音高效供电器)
(3) Zalman CNPS8000 CPU Cooling Fan (韩制 低噪音高效CPU散熱风扇)
(4) ASUS P5B Deluxe WiFi Mother Board (台制 P965 主机底板)
(5) Intel Core 2 Duo E6400 CPU (马来西亚制 中央处理器2.13GHz 1066MHz FBS 2M L2 Cache)
(6) Corsair DDR2 800MHz 1G RAM x 2條 (美制 高速双通道記憶体)
(7) Western Digital SATA2 320G KS 7200 16M x 2個 (泰制 高速硬盘 - 内置)
(8) Sapphire ATI Radeon X1650 Pro Display Card (台制 影像顯视咭)
(9) ASUS 1608P3S DRW (台制 燒碟机)
(10) Hauppauge WinTV 150 TV Card (马来西亚制 电视卡)
(11) Window XP Professional (视窗操作系统)
(12) Logitech MX-3200 Wireless Keyboard & Mouse (台制 无线键盘鼠标套装)
(13) Onkyo SE-200 PCI Sound Card (日制 声頻卡)

外置硬盘盒 + 高速硬盘
(13) MAD'ZD External Harddisk Case (USB 2.0) + Seagate SATA2 250G 7200 16M x 1 (台制 外置盒 + 泰制 高速硬盘)
(14) MAD'ZD External Harddisk Case (e-SATA) + Western Digital SATA2 320G KS 7200 16M x 1 (台制 外置盒 + 泰制 高速硬盘)
(15) Synology Disk Station DS-106 NAS (e-SATA) + Western Digital SATA2 320G YS 7200 16M x 1 (台制 外置网络储存盒 + 泰制 高速硬盘)
(16) Stardom Raidon ST3620-2S-S2 (e-SATA) + Western Digital SATA2 320G YS 7200 16M x 2  (台制 外置盒 + 泰制 高速硬盘)
(17) Stardom i302-T x 3 + Seagate SATA2 320G 7200 16M x 2 + Western Digital SATA2 320G YS 7200 16M x 1  (台制 硬盘匣 + 泰制 高速硬盘)
硬盘总容量 (内置+外置) : 320G x 9 + 250G x 1 = 3,130G

有关相片，慢慢一一送上。

当时购入大约价格，已贴在第11页供參考 --> http://www.jd-bbs.com/viewthread.php?tid=1161988&extra=page%3D1&page=11

[ 本帖最后由 HiViUser 于 2007-8-13 17:20 编辑 ]

shyqian

先顶一个~

HiViUser

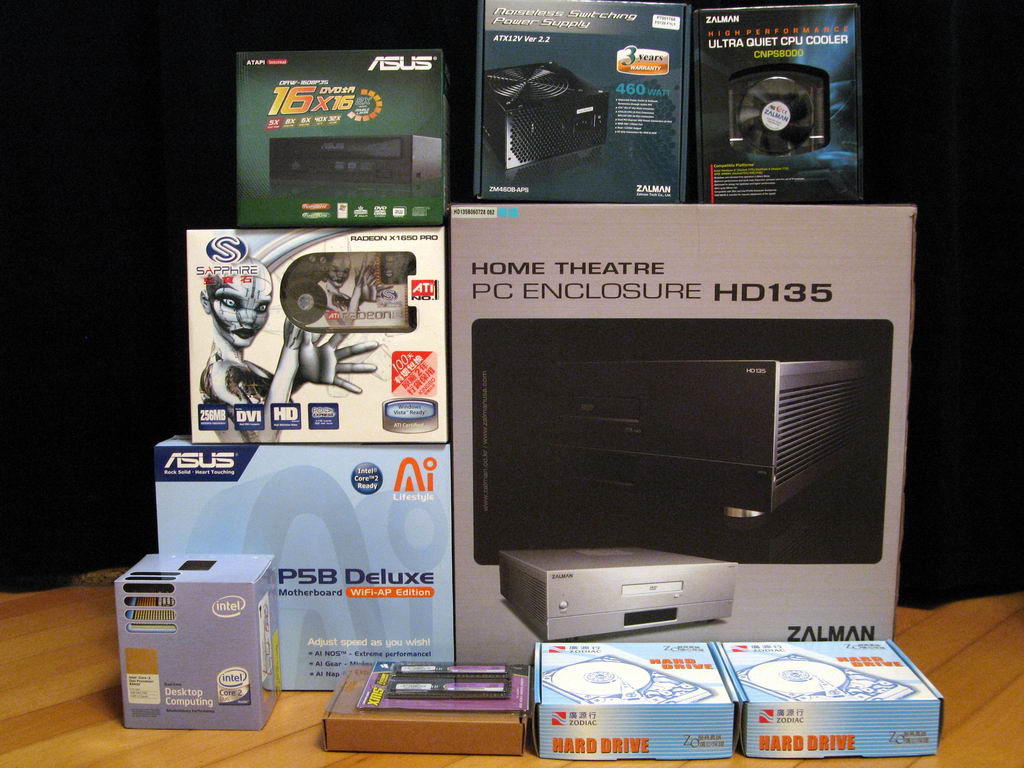

硬件全家福  [s:15][s:15][s:15]

baiyun2010

不错啊，把价格也列一下吧，呵呵。。。

HiViUser

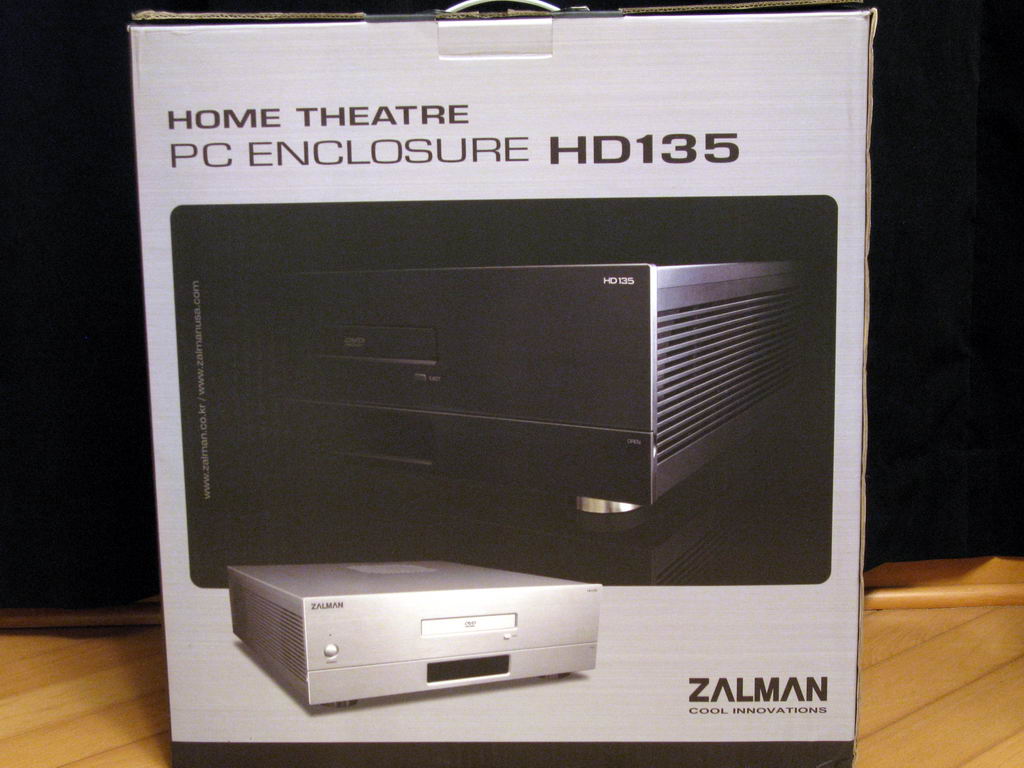

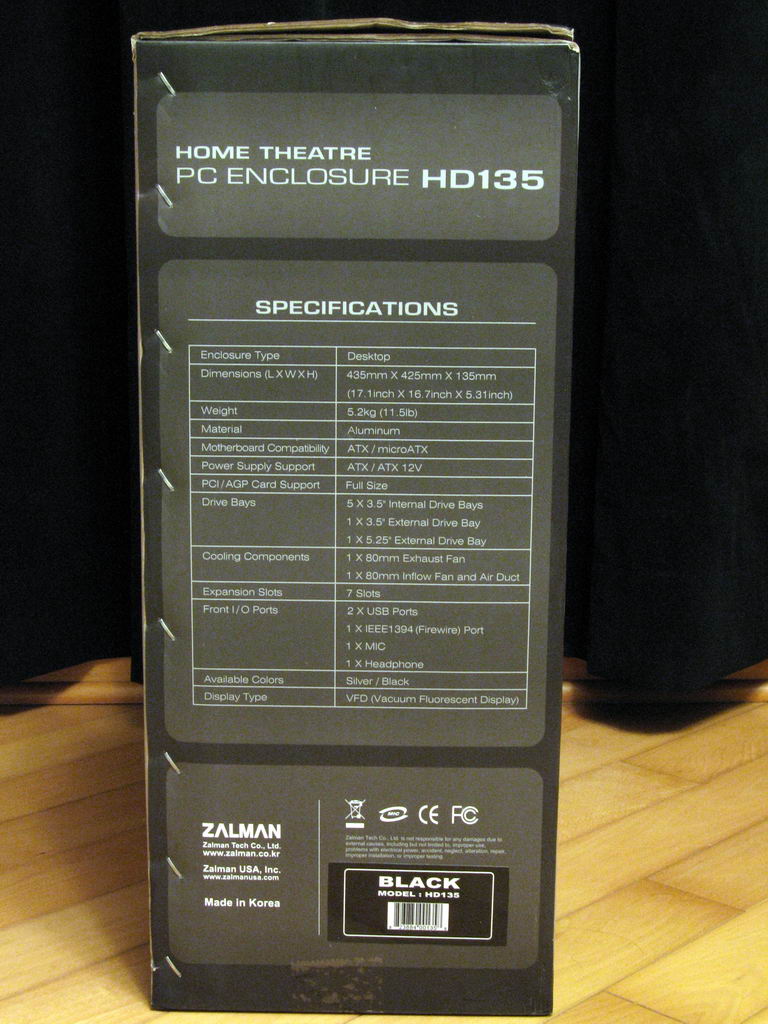

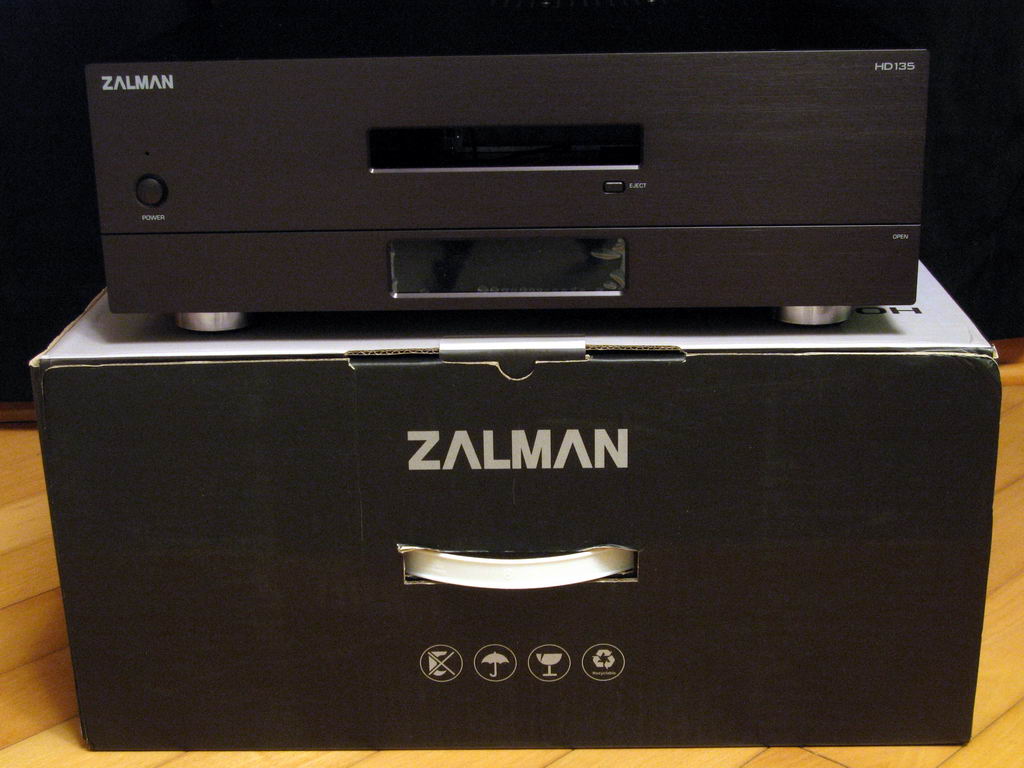

(1) Zalman HD135 HTPC Case (韩制 家庭影院專用机箱)

http://www.zalman.co.kr/eng/product/view.asp?idx=219&code=029

选择此韩制 家庭影院專用机箱，
是由於它是全铝及極优良设计，
可以达至極低噪音及極皆通风设计，
外現亦似DVD机，也在外国著名網站有極高评价！

http://www.neoseeker.com/resourcelink.html?rlid=139563







[ 本帖最后由 HiViUser 于 2006-11-11 06:02 编辑 ]

blue7

很好的配置呀!!口水~~~~~~~~~~~~[s:17]

blue7

看了一圈,就是没看见音频卡,难道是用主板自带的输出么???
有点对不起你那么好的配置了~~~~[s:33]

HiViUser

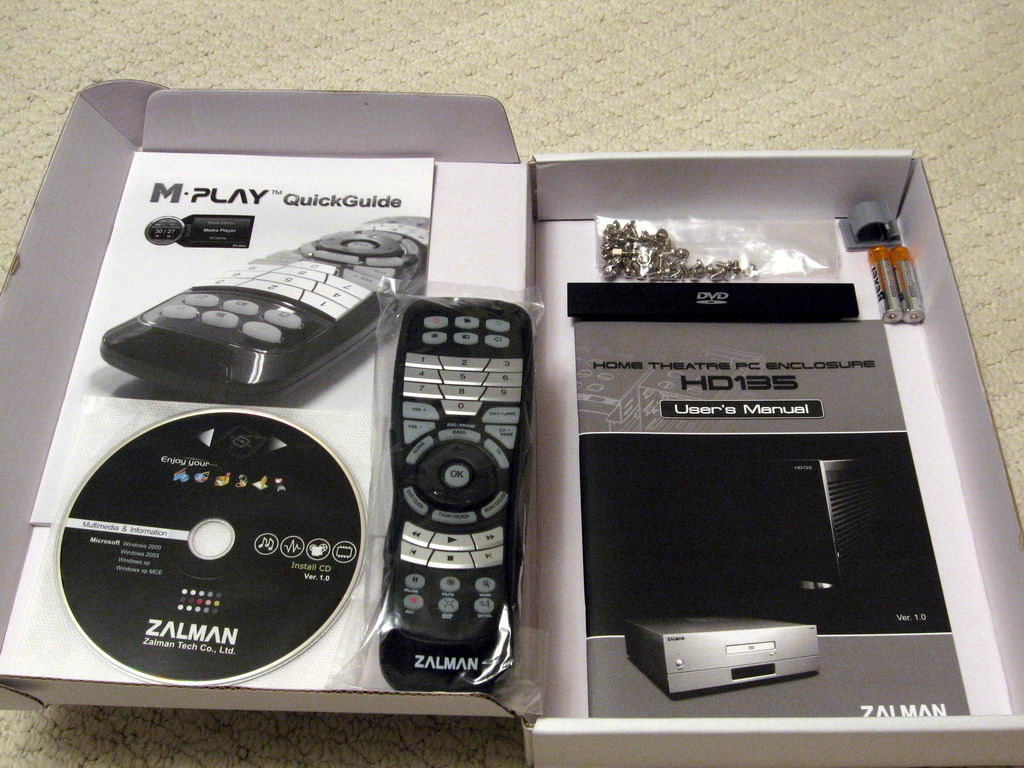

(1) Zalman HD135 HTPC Case (韩制 家庭影院專用机箱)

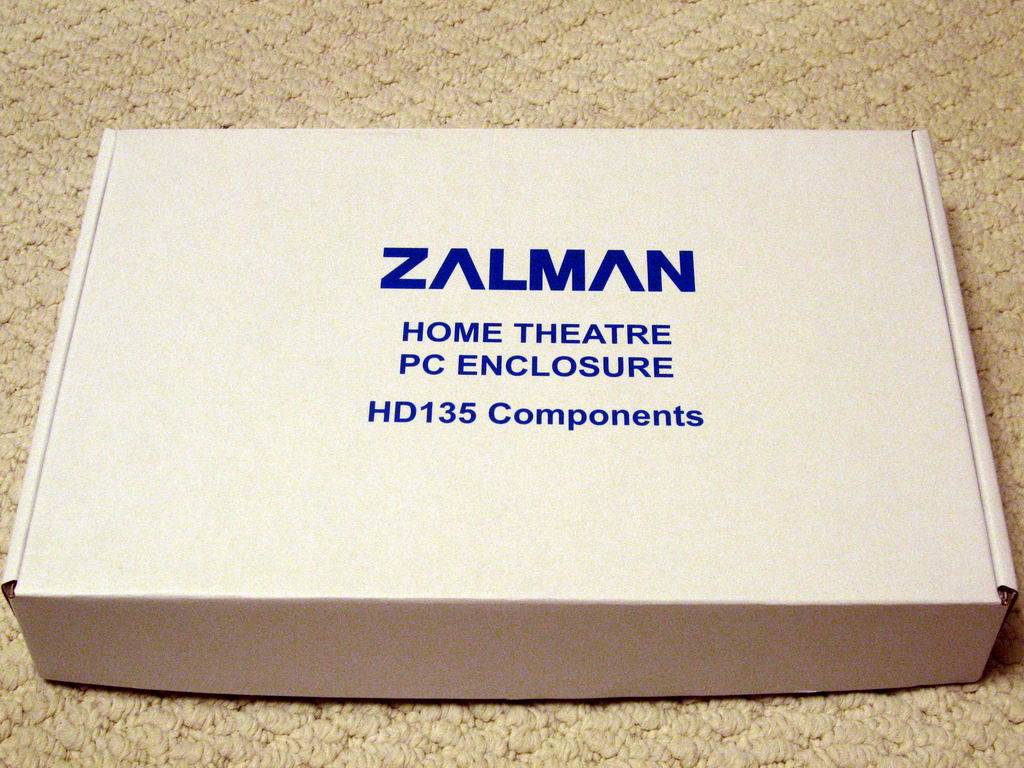

附送配件

HiViUser

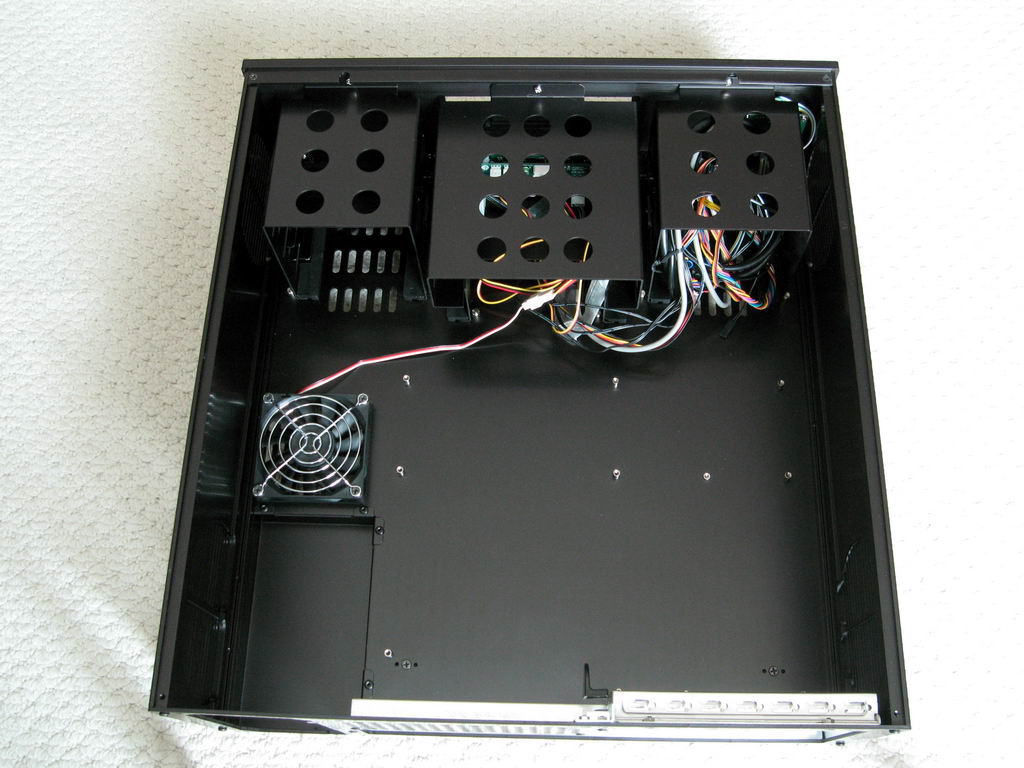

(1) Zalman HD135 HTPC Case (韩制 家庭影院專用机箱)

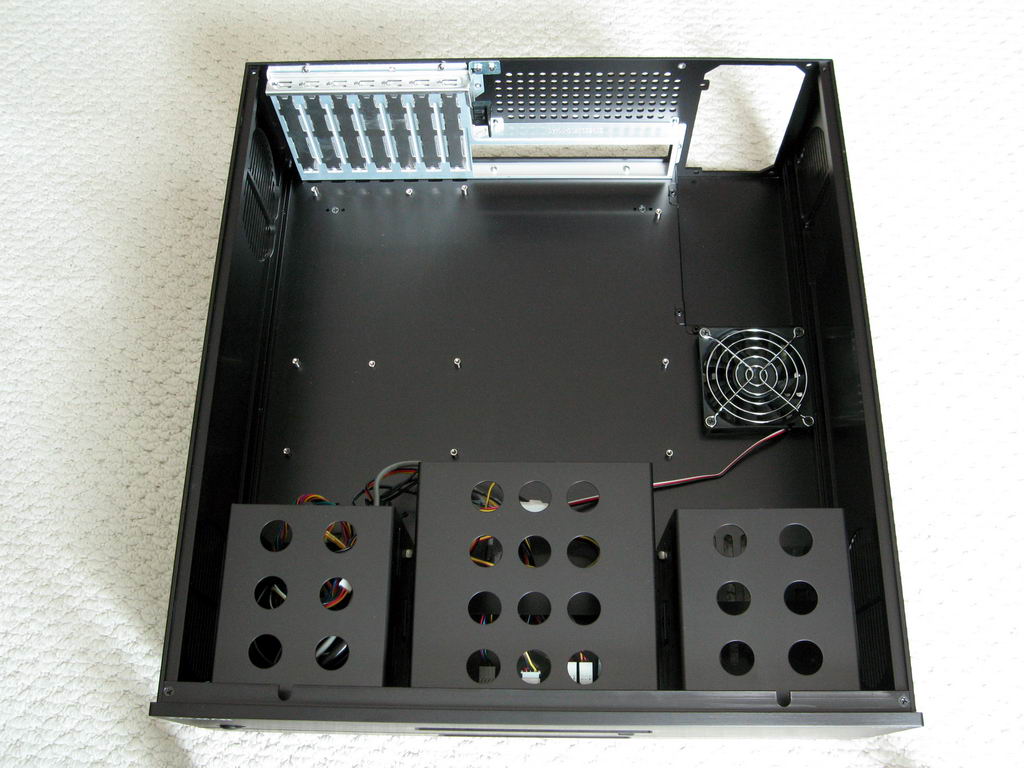

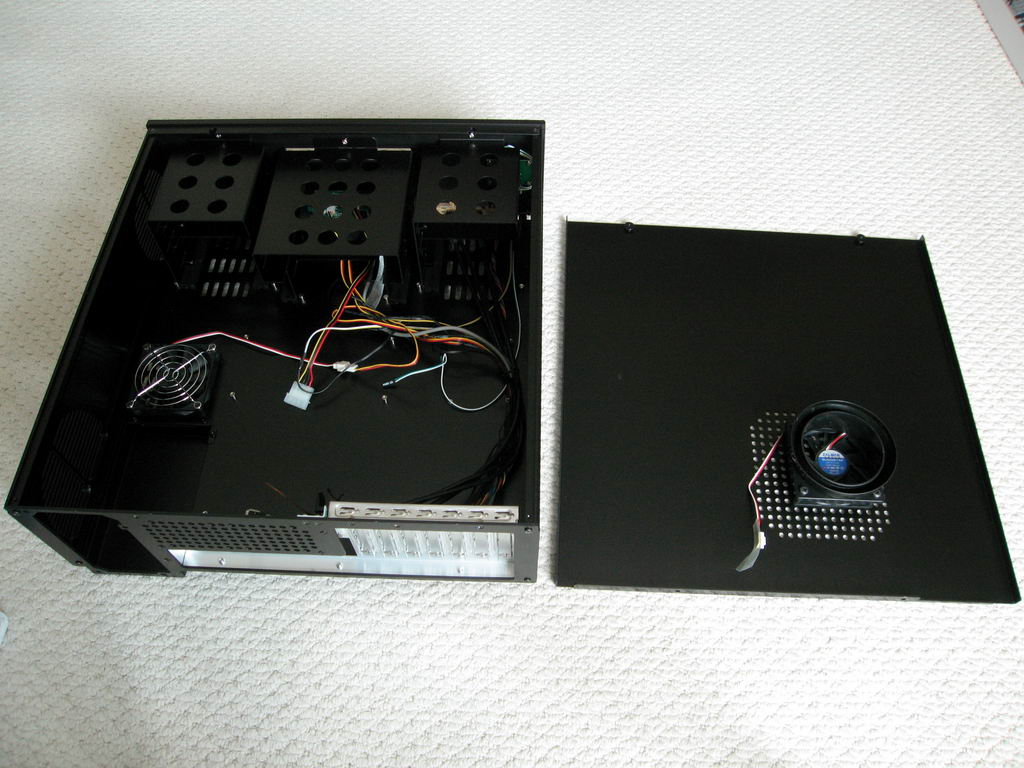

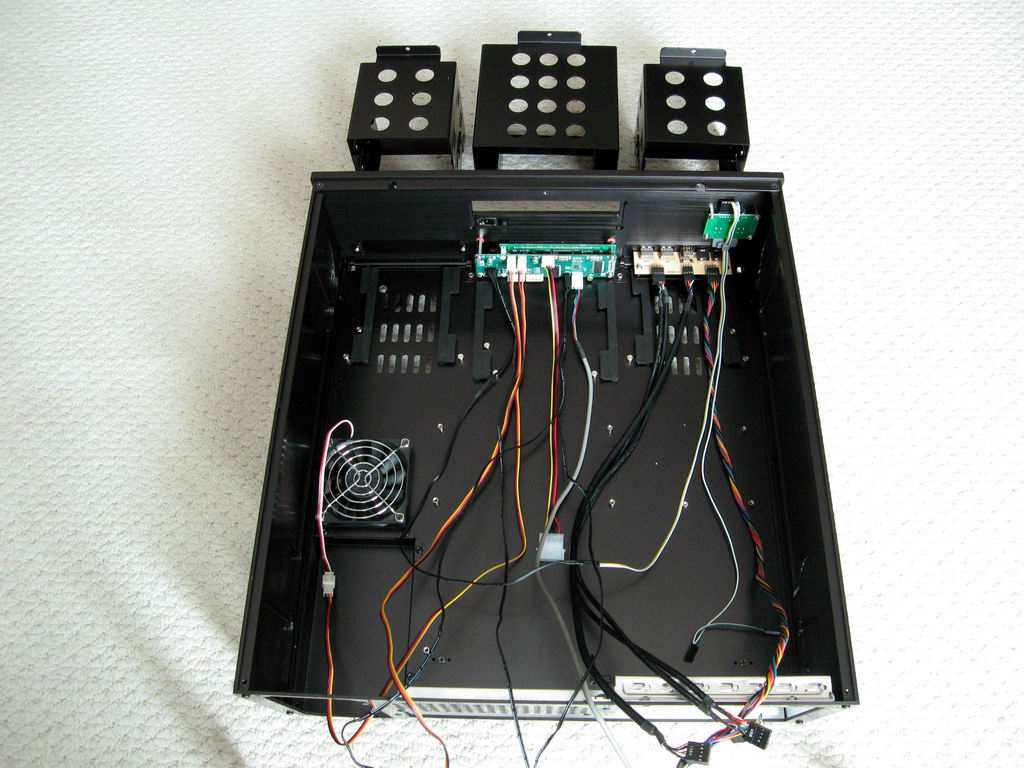

机箱内观架构 (附1风扇) 及 机箱顶 另一风扇









[ 本帖最后由 HiViUser 于 2006-11-9 15:23 编辑 ]

HiViUser

原帖由 blue7 于 2006-11-9 11:09 发表
看了一圈,就是没看见音频卡,难道是用主板自带的输出么???
有点对不起你那么好的配置了~~~~

版主好眼力，知道無音频卡，有原因的，稍後分析！

[s:20][s:20][s:20][s:21][s:21][s:21]

汽车发烧友

好棒呀   机箱我喜欢   化了多少米？

blue7

原帖由 HiViUser 于 2006-11-9 11:17 发表


版主好眼力，知道無音频卡，有原因的，稍後分析！

哈~莫非是上 1394的外置卡拉喽~~~~~
如果是我,也这样做的~~~~~[s:95]

HiViUser

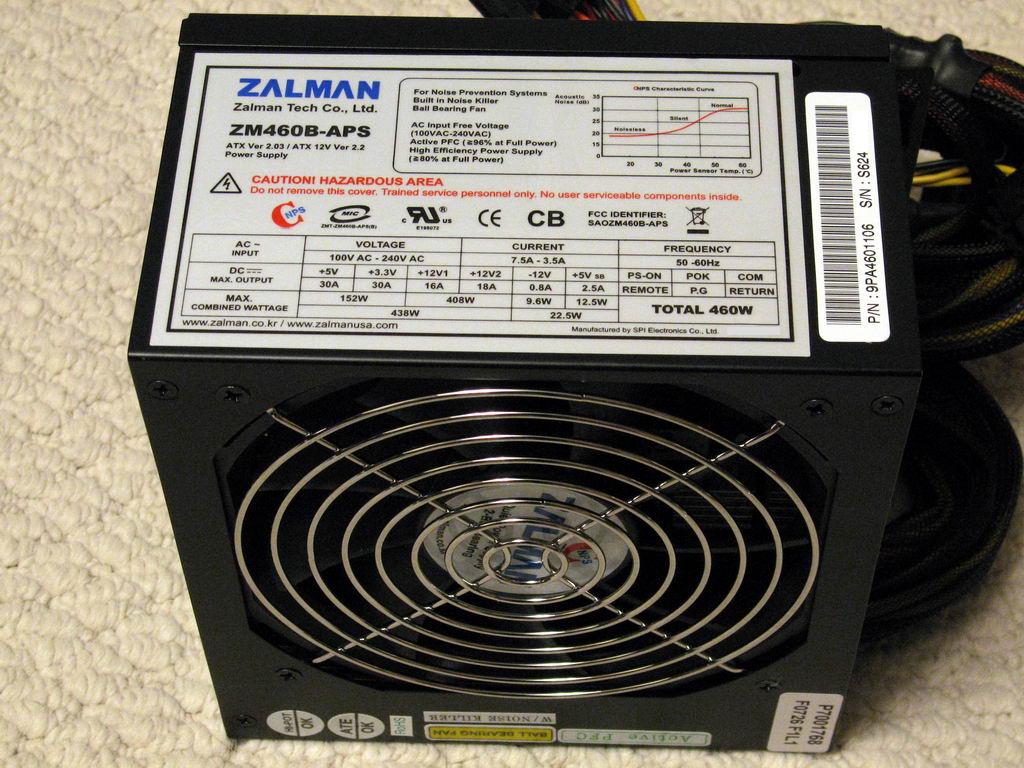

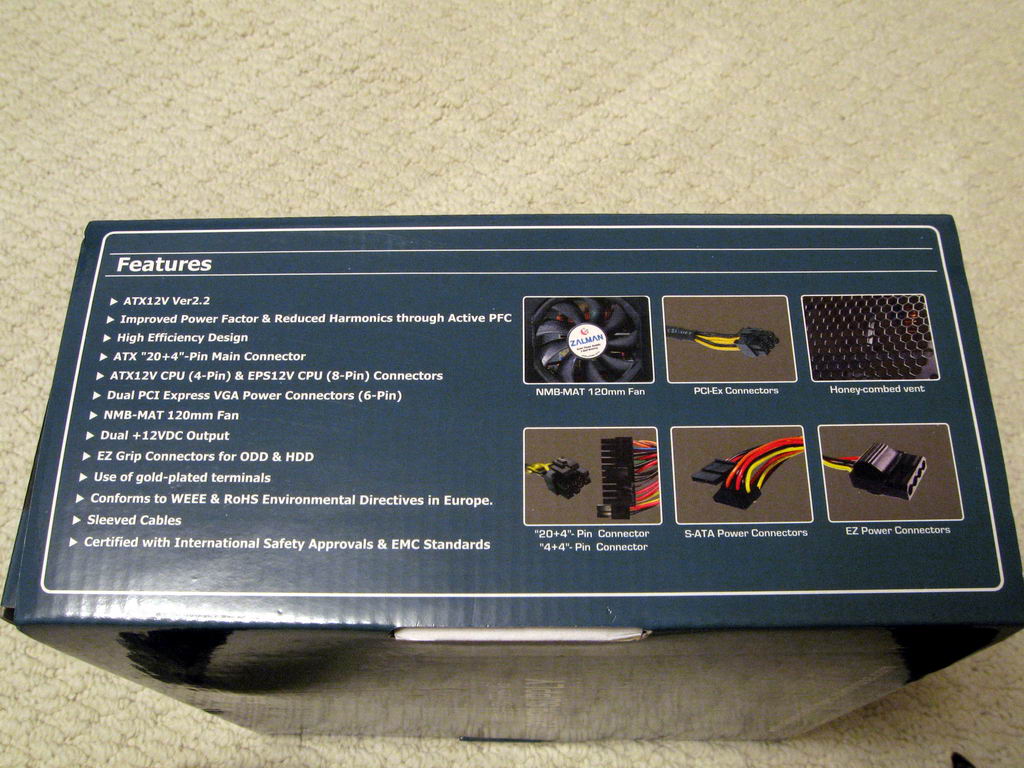

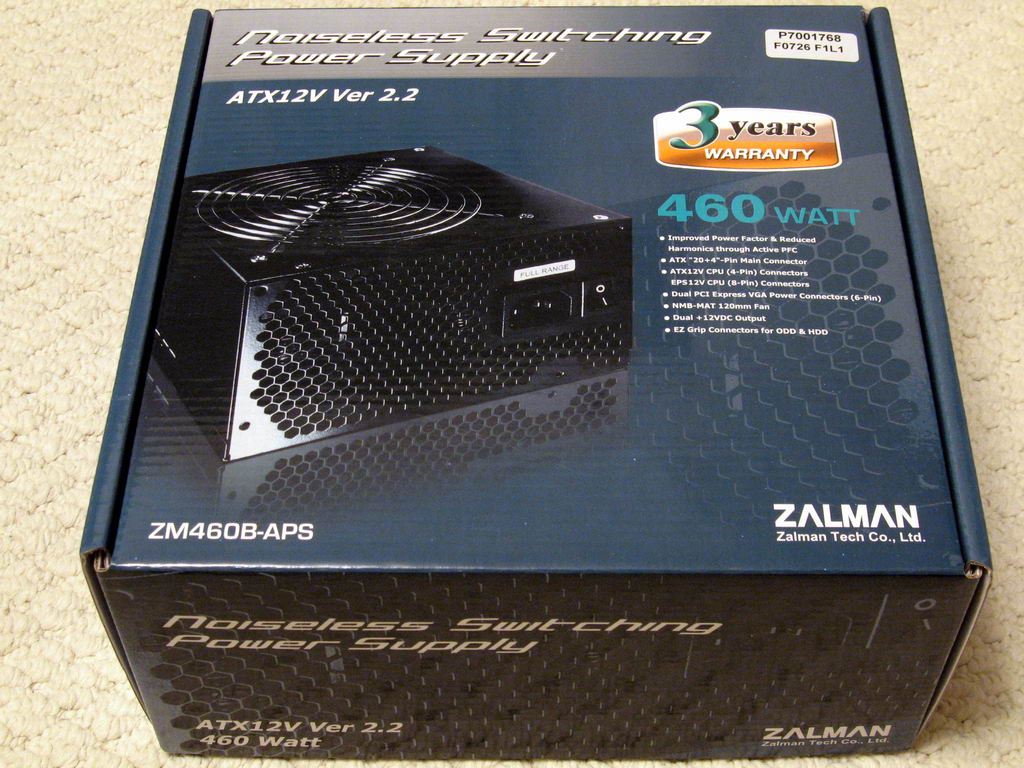

(2) Zalman ZM460B-APS Power Supply (韩制 低噪音高效供电器)

http://www.zalman.co.kr/eng/product/view.asp?idx=194&code=015

此高效供电器 是建議用在 Zalman HD135 机箱内，
达至低噪音效果。

运作時可低於 18dB 最高也是 30dB 左右，非常靜！



[s:20][s:20][s:20]







[ 本帖最后由 HiViUser 于 2006-11-9 11:26 编辑 ]

HiViUser

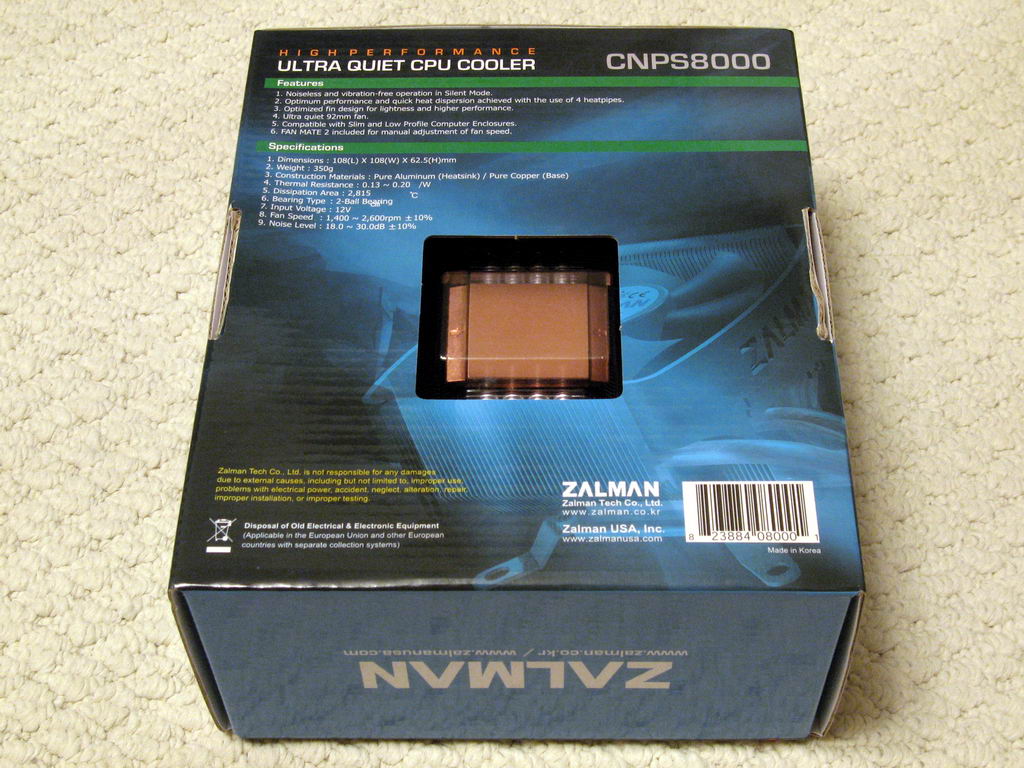

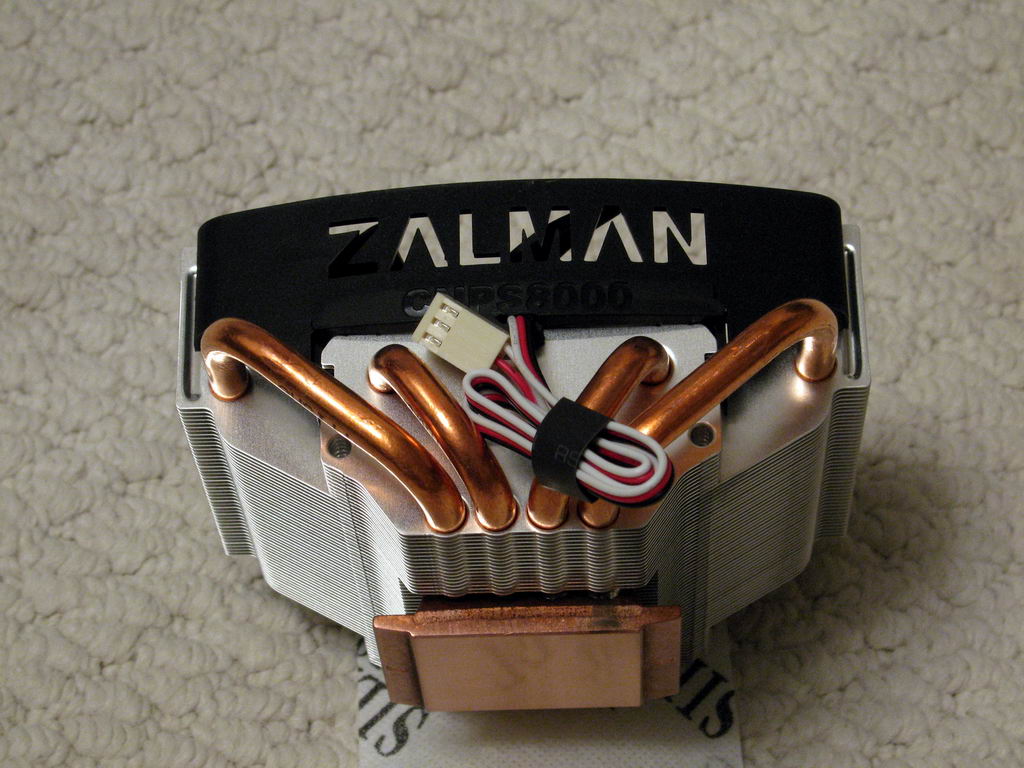

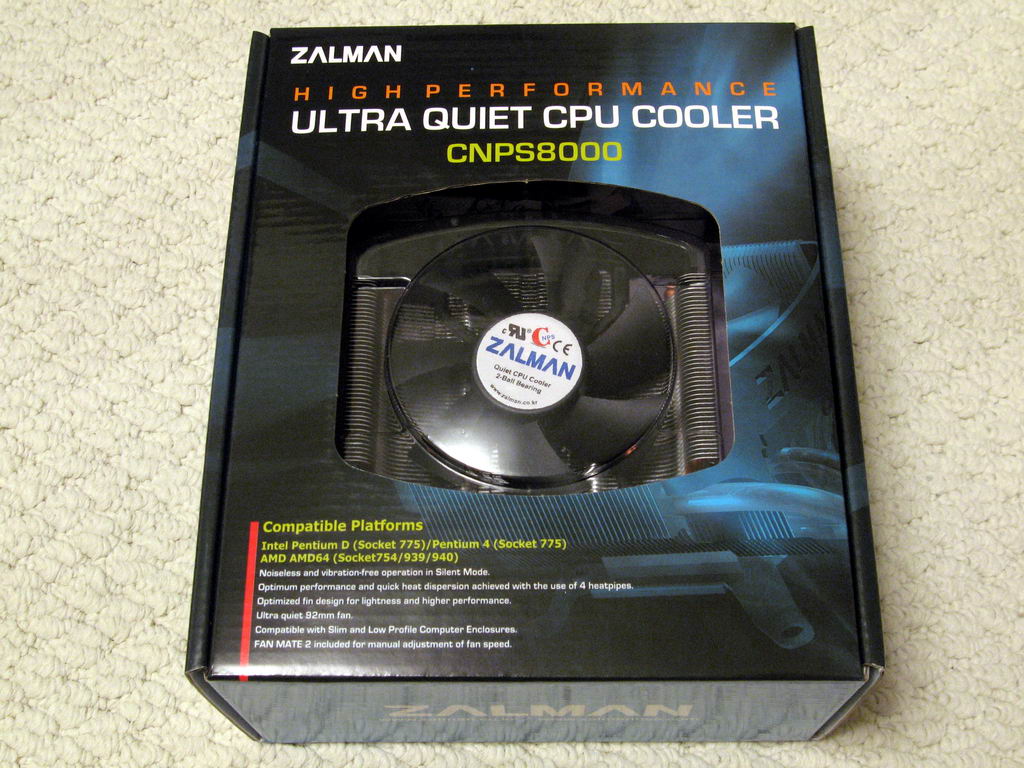

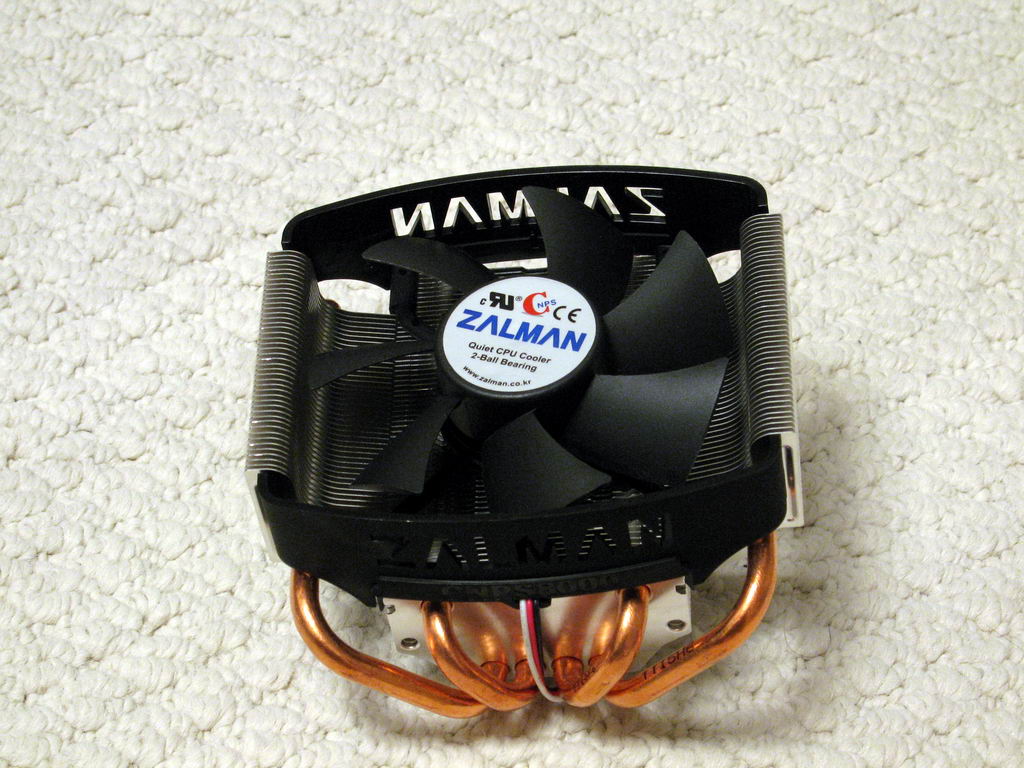

(3) Zalman CNPS8000 CPU Cooling Fan (韩制 低噪音高效CPU散熱风扇)

此高效CPU散熱风扇 是建議用在 Zalman HD135 机箱内，
达至低噪音及極皆散熱效果。

运作時可低於 18dB 最高也是 30dB 左右，非常靜！

Heatsink
Dimensions 108(L) X 108(W) X 62.5(H)mm
Weight 350g
Material Pure Copper and Pure Aluminum
Dissipation Area  2,815cm2
Thermal Resistance Silent Mode 0.2°C/W  Low-noise Mode 0.13°C/W

Fan
Bearing Type 2-Ball Bearing
Speed Silent Mode 1,400rpm± 10 %  Low-noise Mode 2,600rpm± 10 %
Noise Level Silent Mode 18.0dBA ± 10%  Low-noise Mode 30.0dBA ± 10%









此CPU散熱风扇，在最初裝時是暂不加上，会用原裝Intel CPU 风扇，
比較完其高噪音，才会更換，最終一定会用 Zalman CNPS 8000 的。

ttmusic

!!!我要换这个机箱!!!楼主,哪里弄的?谢谢~~~~
