明基MP510俱乐部，大量实用信息，请勿论战、请勿涉及交易，谢谢！

soarman

一、准备知识

不仅仅是VGA-->色差转换头，实际上你也可以自己制作VGA-->5 RCA转换头。

VGA-->5RCA转换头：将VGA的15针接口转换成5根线的RCA接头。5根线上面分别是R/G/B和H/V同步信号。
VGA-->色差转换头：将VGA的15针接口转换成3根线的色差接头，前提是你的显卡支持色差输出，如果不支持的话，输出的是R/G/B信号，任何显示设备在没有H/V信号下都不能显示R/G/B信号。
VGA-->色差转换器：将VGA的15针接口转换成3根线的色差接头，无须显卡支持。转换器中的内部电路完成转换，利用R/G/B和H/V信号合成YPbPr色差信号。

对DIY制作来说，VGA-->5RCA转换头和VGA-->色差转换头一样简单。买好线和接头，进行简单的焊接就可以了。

VGA的15针接头：



VGA的引脚定义：

Pin No. Signal Pin No. Signal

1 R信号 9 空
2 G信号 10 地
3 B信号 11 空
4 空 12 空
5 空 13 行同步(或复合同步)
6 地(R) 14 场同步
7 地(G) 15 空
8 地(B)

二、VGA-->5RCA制作

1、买一个VGA接头，买一根好一点的色差线，再买两根普通线。剪断色差线和普通线，剥出线头来。

2、将色差线的绿色线的芯线焊接到VGA的第2脚，屏蔽线焊接到第7脚；将蓝色线的芯线焊接到VGA的第3脚，屏蔽线焊接到第8脚；红色线的芯线焊接到VGA的第1脚，屏蔽线焊接到第6脚。这样，绿色线就成为G，蓝色线就成为B，红色线就成为R。

3、分别将两根普通线的芯线焊接到VGA的第13和14脚。

4、做好了。再检查一下，如果可能的话用可融胶浇铸在上面，买得各只脚之间短路。你也可以用橡皮泥。再把接头部分包上，做得美观一点。

三、VGA-->色差转换头制作

1、买一个VGA接头，买一根好一点的色差线，再买两根普通线。剪断色差线和普通线，剥出线头来。

2、将色差线的绿色线的芯线焊接到VGA的第2脚，屏蔽线焊接到第7脚；将蓝色线的芯线焊接到VGA的第3脚，屏蔽线焊接到第8脚；红色线的芯线焊接到VGA的第1脚，屏蔽线焊接到第6脚。这样，绿色线就成为G，蓝色线就成为B，红色线就成为R。

3、做好了。再检查一下，如果可能的话用可融胶浇铸在上面，买得各只脚之间短路。你也可以用橡皮泥。再把接头部分包上，做得美观一点。

4、记得把显卡设置成色差输出，否则看不到图像的。如果你的显卡不能设置成色差输出，而你又按照上面的步骤制作了这个转换头，哈！哈！你白做了！你没有看到“必须要显卡支持”这一句吗？！

sepbell

夫人DIY了一个防尘滤网，用的无纺布和双面胶，基本不担心灰尘了，呵呵。

sepbell

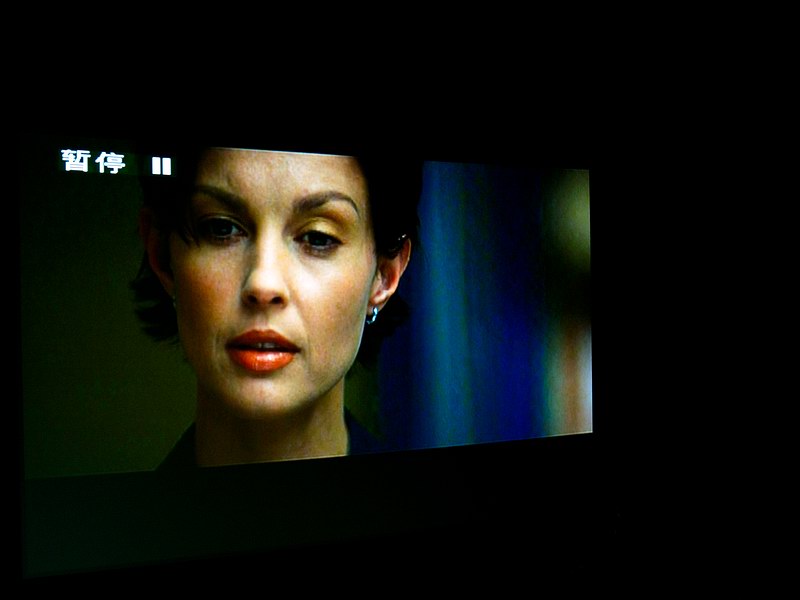

上个色差输出的屏摄。没有仔细调整白平衡，实际效果更好。

soarman

另外关于布线问题, 我想只放一条色差线;
MP510这边用D-SUB<->色差头接入;
DVD输出用色差;
问题: 如使用电脑, VGA 输出到又一个D-SUB<->色差头,  再到色差线, 经过D-SUB<->色差头到达MP510,可以吗?
请试验一下,谢谢.
另外, 有没有投影机的位置图?

TOM1990

楼主真幸福，玩投影得到老婆的支持

sepbell

当然可以，9600用DVI转色差，再转D-SUB输入，你打算VGA转色差（VGA还是DVI能够色差输出完全取决于显卡）当然也可以。不过没有VGA直接输入好，因为VGA直接输入其实可以直接调整显卡的RGB，这可以部分弥补510无法独立调整RGB的遗憾，比如可以适当降低一点R。另外转接不宜过多，分接更是不好，效果绝对受影响。我现在最喜欢VGA直接输入，色差是图个简单——接DVD就直接可以看了，不必非要接电脑。
这层无纺布（其实就是医院的外科手术口罩）很薄，不影响进风。
位置图没有，我用的座投方案，图简单、移动方便——因为有时我们喜欢在卧室看，投白墙，尤其是冬天，呵呵。音频走长光纤。

[ 本帖最后由 sepbell 于 2007-1-9 00:31 编辑 ]

TOM1990

噢，对了，有个严重问题需要咨询一下：
该机器有无水平梯形矫正功能？如无的话，是否需要机器放在正中间辣？＞

soarman

我要吊装, DVD,功放,笔记本(有时)放在前面电视柜.
我不用分接.
就是接笔记本时,从DVD拔掉色差线,接转换头到笔记本VGA.
因为我的笔记本无法输出色差.

我想好象不行,虽然510可以自动识别色差和VGA,但转换后笔记本VGA的H/V 行场信号没有输出到510,只有RGB.
有没有人试验过,只有510才有这接口吧?不然就方便了,多布条线就好了.

sepbell

没有水平校正。当然要放正中。不像LCD还可以水平SHIFT。

sepbell

其实现在市场上质量不错的VGA线也很好，10米的效果完全可以接受，也就不到100元（没必要发烧到上1000元的线材，我觉得），不信您可以试试，我个人觉得多布一条长VGA线会方便许多。

soarman

都布色差和VGA线是没问题, 但切换时还要到吊装的510上换头,麻烦.
如果VGA线8米可以和色差线一样,那就布一条VGA, 接DVD用转换头也可.好吗?

sepbell

我看过，绝对可以接受，如果只布一条，当然考虑布VGA，DVD那面就转接一下即可。

tanjj

我用的就是1根1.5米的色差转VGA加接一根5米的VGA延长线，
效果我觉得完全没问题
最简单的就是投影跟电视效果比，
我用的是SONY特丽珑29寸
投影是不输的

古心车

看看价格？

soarman

多谢. 期待入手.
麻烦,还有走明线,买幕布,墙的条件不够. 东西太多.
不过that's fun.
