十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

lide1001

谢谢楼主,那时候正在学一点电子修理,就改调了,呵呵,
VCC我调了,在读盘时量2.5V,显示NO DISC电压变低了,调了还是读不了盘,可能真的要换光头了.再次谢谢您

sxqsr

交易区新帖推荐

谢谢kaosun网友的指点。改天找人帮忙看看。

lodoss

刚弄了一台sony d-88回来，刚开机关机听了两次没问题，再开机后发现cd不转了，液晶屏幕显示“00”几秒后就关掉了，用外接电源和内置电池也是一样,请问是什么问题啊？

kaosun

原帖由 lodoss 于 2008-7-5 01:24 发表
刚弄了一台sony d-88回来，刚开机关机听了两次没问题，再开机后发现cd不转了，液晶屏幕显示“00”几秒后就关掉了，用外接电源和内置电池也是一样,请问是什么问题啊？

模拟仓门已关闭,开机,观察光头的动作,有无回位,有无红色激光,有无上下3次聚焦.

鲍鱼的鱼

[s:20]

鲍鱼的鱼

交易区新帖推荐

也想问一个问题，呵呵。
SONY的一个后期机器，光头读到第12首就过不去了，用下一曲也没有用，就是说不管一张碟14首还是16首，就只能读12首。而且光头回位也不能，需要手动，但读出了之后，声音就没有问题。如果一张碟少于12首歌，就能放完。
请问这该怎么处理？？？
谢谢高人解答

ty78

请问楼主大虾有D350的电机,S505的光头有吗?[s:21]

lodoss

原帖由 kaosun 于 2008-7-5 21:46 发表


模拟仓门已关闭,开机,观察光头的动作,有无回位,有无红色激光,有无上下3次聚焦.

拿出cd后观察了，无论仓边是否关闭，都没有任何动作，液晶屏还是显示了几秒后就关掉

鲍鱼的鱼

[s:6]

kaosun

原帖由 baoyu1231 于 2008-7-5 21:54 发表
也想问一个问题，呵呵。
SONY的一个后期机器，光头读到第12首就过不去了，用下一曲也没有用，就是说不管一张碟14首还是16首，就只能读12首。而且光头回位也不能，需要手动，但读出了之后，声音就没有问题。如果一张 ...

1:后期的CD一般不做开机光头回位动作,直接在原地址读碟,有碟才会回到内圈,这个不是故障.

2:有可能光头滑行螺杆在12曲处有问题,造成光头无法继续前进,卡死都也不能回位.

3:你的仓门开关可能损坏,长期短接,而在这个开关损坏前读的最后一张CD是12首歌,所以CPU一直

   将你后面使用的CD当成是那张,按照当初读出来的总曲目数和时间数进行操作.后期CD的特点就是能

   记住最后一张片子,如果你没有开门的话.

kaosun

原帖由 lodoss 于 2008-7-6 00:16 发表



拿出cd后观察了，无论仓边是否关闭，都没有任何动作，液晶屏还是显示了几秒后就关掉

1: 有可能CXA1272伺服芯片没工作,没输出驱动信号,这样的话要检查他的37脚电压是不是3.5V.

2:有可能是CXA1272输出驱动信号了,但是驱动电路MPC1715没有将这个信号放大输出,要查MPC1715的脚4

   是不是有4V工作电压。

漫天飞音

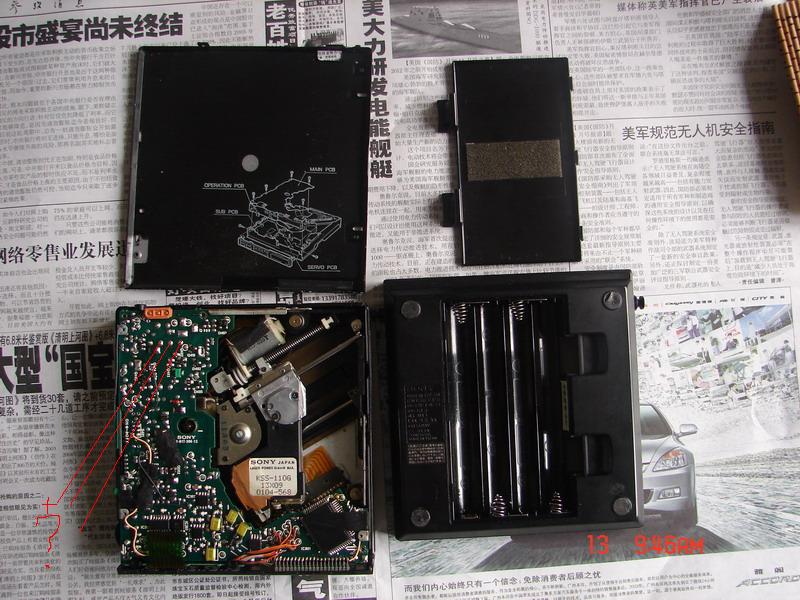

这三跟的线之间有什么关系？（因为后面有个铁盒，看不到）左数1，2之间是不是一个二极管呢？

漫天飞音

问题已经发现，是S812坏了，现在CPU的VDD供电正常，但是还是不开机，请指教

鲍鱼的鱼

原帖由 kaosun 于 2008-7-6 22:44 发表


1:后期的CD一般不做开机光头回位动作,直接在原地址读碟,有碟才会回到内圈,这个不是故障.

2:有可能光头滑行螺杆在12曲处有问题,造成光头无法继续前进,卡死都也不能回位.

3:你的仓门开关可能损坏,长期短接,而 ...

有劳了，谢谢，呵呵。这种情况一般怎么解决？换光头么？？对了，我这机器现在仓门打开也能播放，的确有问题

kaosun

原帖由 baoyu1231 于 2008-7-7 19:25 发表

有劳了，谢谢，呵呵。这种情况一般怎么解决？换光头么？？对了，我这机器现在仓门打开也能播放，的确有问题

明确仓门检测开关损坏，一直处于接通状态
