十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

kaosun

原帖由 icy_tears 于 2008-10-23 22:01 发表
KAOSUN   大哥，我的老磁带机怎么还比不上后期的简约版磁带机啊，，声音不像他那么有韵味，而且高频损失严重，几乎听不到一些弦乐的余音，而我的那个普通机器却还能听到，是什么问题。    看了一下电容都是那些顶上铝 ...

啥磁带机啊？
那肯定是有问题在里面的。
你使用收音机FM呢？音质如何？
如何收音机音质好的话是否能说明磁头的磨损已经很厉害？
换磁头的话你要考虑提供配件机哦。

icy_tears

交易区新帖推荐

原帖由 kaosun 于 2008-10-24 23:14 发表

啥磁带机啊？
那肯定是有问题在里面的。
你使用收音机FM呢？音质如何？
如何收音机音质好的话是否能说明磁头的磨损已经很厉害？
换磁头的话你要考虑提供配件机哦。

   我看磁头也挺新的啊。。。。而且我听什么交响乐却很好。听流行乐却很不舒服，。。晕了，，，，是部SANYO的JJP2，，您说有机器挑磁带的吗？？会不会有的磁带只能读正版磁带才好呢？我拿的盗版流行就是不行

[ 本帖最后由 icy_tears 于 2008-10-25 13:45 编辑 ]

kaosun

原帖由 icy_tears 于 2008-10-25 00:34 发表

   我看磁头也挺新的啊。。。。而且我听什么交响乐却很好。听流行乐却很不舒服，。。晕了，，，，是部SANYO的JJP2，，您说有机器挑磁带的吗？？会不会有的磁带只能读正版磁带才好呢？我拿的盗版流行就是不行

这个我说不好。
要全面检查确认是否需要更换易损零件，

还需要重新调整相关机械参数，比如磁头方位角。

快乐东东

发走了吗老顾

gl8549

[s:20]

kaosun

交易区新帖推荐

原帖由 WMJG 于 2008-10-25 20:49 发表
老师傅！我有台D-5开不了机，打开机盖看到电源旁边一个3极管（D802）烧成碳了，现在已经换一个好的上去了。还有一个电容（C803）烧焦了，我拆了另外一个D-50的2个零件换上去，现在还开不了机，沿着线路检查发现这个电 ...

问题比较严重！
烧坏这么多东西，只有一个可能，这个机器被加过太高的电压，或者电压接反。
MB88541这个CPU是FUJITSU 85年出产的一枚4位单片机，他的工作电压5V，是由
IC802，由9V电源稳压成5V得到的。这个IC802，必死无疑！
那么这样的话CPU很是危险，弄不好已经归西了。
这个电源开关并不直接控制整机电源。他在播放时被OFF的话，机器仍然能停机，光头
回位后关机，这个开关是“软”电源开关，好比电脑在运行XP时被你按了一下机箱上的
电源开关，XP会正常关机一样。这个开关的中间脚，接到CPU去了，如果CPU正常接5V的
话，这个腿应该也是5V，表示高电平，如果是12V的话，说明12V电压已经进入CPU，并且
从CPU的引脚里面输出来了，也就是说CPU内部可能已经击穿了。
请务必检查IC802，看9V加上去后有没有5V输出，损坏的话用好机的IC802代换测试。

另外这个CPU损坏的已遇到多例，IC802都是一并损坏的。
这个CPU求不到。

[ 本帖最后由 kaosun 于 2008-10-25 23:30 编辑 ]

is_sony

D350开始几播放的几段有严重的跳音现象，放到后面几段好一些。这个是不是吸盘吸力不够？
该怎么解决？还有松下XP5的电源接口很特殊，您这里有配吗？谢谢。我的电话15968908225。

kaosun

原帖由 WMJG 于 2008-10-26 00:32 发表
多谢老师傅指点！发现D-50那块板没有IC802这个稳压管    这个稳压管具体型号是什么


我今天把IC802拆出来后测试开关还是10V左右

IC802 是日本MITSUMI S812，精密5V稳压电路。
就是在你那个炸毁的电容旁边的黑家伙。
不可能少了他。
要不然CPU的5V电压从哪里来呢？
原则上CPU后缀号不同不能互换。
没办法啊，你换过去试试吧。

[ 本帖最后由 kaosun 于 2008-10-26 21:20 编辑 ]

kaosun

原帖由 is_sony 于 2008-10-26 02:24 发表
D350开始几播放的几段有严重的跳音现象，放到后面几段好一些。这个是不是吸盘吸力不够？
该怎么解决？还有松下XP5的电源接口很特殊，您这里有配吗？谢谢。我的电话15968908225。

D350需要更换主轴电机，可以更换。
XP5电源接口有。
不是原装的，比较不太可靠，但是马马乎乎可以用用。

lleicam3

老师;
d-250不能开机.无仼何反应'
测电路有9v输入;如何追查?
请教!

kaosun

原帖由 WMJG 于 2008-10-26 21:25 发表
老师！我就是把炸毁那个黑家伙旁边东西焊出来的 ，只有3个脚而已 ，   测试开关那3个点都是10V以上  。

你能不能确定IC802 S812有5V输出？一个脚是9V输入，一个是地，一个是5V输出，
请你正面回答。

kaosun

原帖由 lleicam3 于 2008-10-26 22:29 发表
老师;
d-250不能开机.无仼何反应'
测电路有9v输入;如何追查?
请教!

我在前面已经过这个问题了。

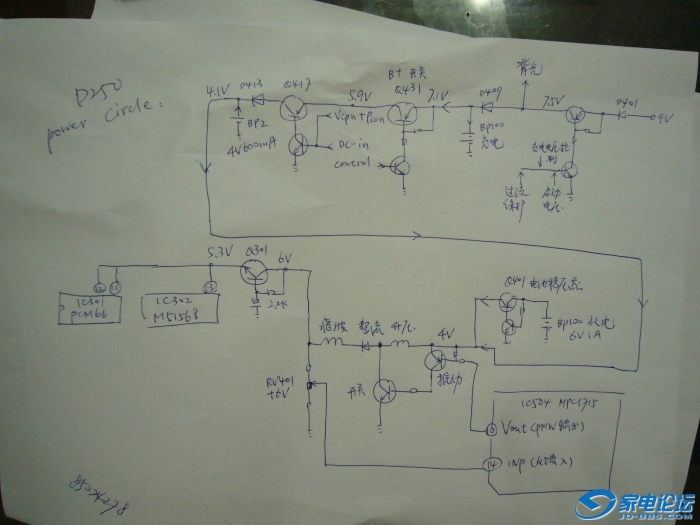

请看下图。

kaosun

原帖由 WMJG 于 2008-10-26 23:05 发表


是的 ， 我测试正常那部对地测试输出是5V ，然后把红表笔对电源接口正极用黑表笔量输出脚也是5V， 中间的脚9V   一个地线  。

我测试不正常那部，中间的脚9V，黑表笔接地，红表笔测试输出是1V，红表笔接电源正 ...

你的测试方法我怎么都看不懂啊！

不管比使用数字表还是指针表：

1： 你必须用黑笔接地，黑笔只接地，不作为探针去探其他焊点，固定在地线上；

2：用红笔去测量故障机的IC802 S812的3条腿，具体排列我不记得了，三个脚必须一个是9V变压器输入，一个是0V地线，一个是
     5V输出给CPU，如果输出只有1V，把这个脚焊开脱离印板，上电，如果测量出来是5V，CPU挂！如果还是1V，IC802挂！

3：可以参考正常机器的对应焊点，对比测试以便确认故障部位。

kaosun

原帖由 WMJG 于 2008-10-27 00:26 发表


把脚焊开后用10V档测试是4.4V输出，后来调50V档测试是11V（因为我用D350的电源，空载12V）

后来找个数字万用表测试是11.27V

我估计你的意思是S812输入端你用的电源是11V，输出端悬空时输出是4。4V，对吧？

S812的输出应该是5V，你把他给换了再试试吧。

周毛毛

楼主好，我曾经在第一页问过你P20的问题，好久没动那部机器今天又拿出来，刚开始可以顺利读出碟的信息，现实曲目数，总时间，然后按播放就不行了。过了一会儿再放碟就直接什么碟都读不出来了，转一会儿就-------了。这台机器是一兄弟相赠，俺从来没考虑把他出了，所以一直留着，不知最近是否有空，能不能帮忙修好？俺自己完全不会修。[s:21]
