十年老帖: KAOSUN的CD老机诊所 - Vintage Portable CD Player Service Bulletin

4566161

请问SF-89S光头电阻值是顺时针是增大还是逆时针是增大？它的原始位置应该在中间还在顺时针一点还是逆时针一点？我怀疑我的新激光头不再原来位置～谢谢

[ 本帖最后由 4566161 于 2008-12-1 10:45 编辑 ]

iestar710315

交易区新帖推荐

老师，跟你请教PHILIPS AZ-6819

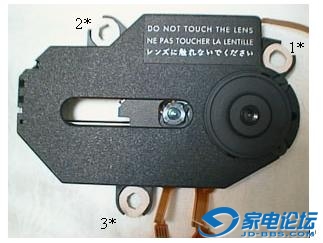

如图所示，在1. 2. 3.  1*. 2*. 3* 分别设置一个平衡弹簧
检视下，共有2个弹力较弱的银色弹簧 和 4个弹力较强的铜色弹簧
请问各平衡弹簧所对应正确的位置为何??
谢谢

[ 本帖最后由 iestar710315 于 2008-12-1 12:55 编辑 ]

kaosun

原帖由 4566161 于 2008-12-1 10:39 发表
请问SF-89S光头电阻值是顺时针是增大还是逆时针是增大？它的原始位置应该在中间还在顺时针一点还是逆时针一点？我怀疑我的新激光头不再原来位置～谢谢

SF89光头电位器顺时针调节的话，阻值减小，激光功率增加。
原来位置在中午12点，如果光头老化读盘不行的话可以调到下午1点或2点。
检测激光头限流电阻上的压降，用欧姆定律换算成流过激光管的电流，
如果标称35MA的额定电流，实测下来在100MA了，那么光头死掉了。
能读盘也是死掉了，要换的。

kaosun

原帖由 mick2003 于 2008-12-1 13:08 发表
请问SONY D99老机 耳机输出声音极小。。电位器无问题。是不是功放模块BA3570F的事啊

先查LINE OUT 是否正常。
异常的话先检修DAC部分。
正常的话查BA3570及周围电路，重点检查输出电容。

kaosun

原帖由 iestar710315 于 2008-12-1 12:54 发表
老师，跟你请教PHILIPS AZ-6819
如图所示，在1. 2. 3.  1*. 2*. 3* 分别设置一个平衡弹簧
检视下，共有2个弹力较弱的银色弹簧 和 4个弹力较强的铜色弹簧
请问各平衡弹簧所对应正确的位置为何??
谢谢

正常情况下机器正放的话，光头架子的重量主要压在架子下放的那3个强弹簧上。
3个弱弹簧是用于光头架子和内仓之间，有一定的缓冲。
同一脚位上的2个弹簧一强一弱之间，还有一个橡胶连接圈，注意不能碰油，否则
时间长了要硬化碎裂的。
按照上图的安装方法，应该是先放置3个弱弹簧，再放机心架子，再放3个强弹簧，
再上固定架子，再上3个固定螺丝。

kaosun

交易区新帖推荐

原帖由 mick2003 于 2008-12-1 13:16 发表
LINE OUT正常。电容漏液是不是能够造成这个问题。。一般功放模块坏的可能性的大不。

电容漏液可以造成这个故障。
芯片损坏的可能性不大，偶尔也有碰到。

kaosun

原帖由 优酸鱼 于 2008-11-28 16:49 发表
请问D40要反转才能读碟是怎么回事，这个容易修吗？

光头胶链老化下垂所致。
根本方法是更换光头，并注意将机器竖直存放。
应急的方法是拆开光头，将老化的胶链重新定型，也能用上一阵子。

iestar710315

原帖由 kaosun 于 2008-12-1 13:17 发表


正常情况下机器正放的话，光头架子的重量主要压在架子下放的那3个强弹簧上。
3个弱弹簧是用于光头架子和内仓之间，有一定的缓冲。
同一脚位上的2个弹簧一强一弱之间，还有一个橡胶连接圈，注意不能碰油，否则
...

可惜此机拆开后，发现弱弹簧只有两个，其余四个都是铜色强弹簧
不明白这两个弱弹簧该放在什么位置上才合适。

包覆弹簧的橡胶部位已经脆裂..所以目前参考
http://freett.com/Tfactory/Audio/AZ6826/WeakPoi.html
该网页提及使用纸片来代替AZ-6826的橡胶的方法...也不知这橡胶部件是否还有存货可更换

另外，此处有提到 6829的
"弱いバネを、下の图でいうところの、右侧の支持部2カ所の上部に配置するのが正解のようです。配置を误ると、メカの位置が低くなりすぎてディスクを擦ります。 "
http://freett.com/Tfactory/Audio/AZ6829/InsideAZ.html

可惜看不明白两个弱弹簧究竟是该放在1*, 2*, 3*中的哪个位置上。
还请再指教，谢谢

kaosun

原帖由 iestar710315 于 2008-12-1 13:52 发表


可惜此机拆开后，发现弱弹簧只有两个，其余四个都是铜色强弹簧
不明白这两个弱弹簧该放在什么位置上才合适。

包覆弹簧的橡胶部位已经脆裂..所以目前参考
http://freett.com/Tfactory/Audio/AZ6826/WeakPoi. ...

1号位置放2个强弹簧，2、3位置照前面说的。

iestar710315

老师，近来手上收了个说是全新的SF89-S光头要给D303用，
请问安装上需要注意什么细节呢?
一般新的光头似乎都会有一个保护焊点，请问保护点是位在SF89光头上的什么位置呢?
还请指教，谢谢。

kaosun

原帖由 iestar710315 于 2008-12-6 01:00 发表
老师，近来手上收了个说是全新的SF89-S光头要给D303用，
请问安装上需要注意什么细节呢?
一般新的光头似乎都会有一个保护焊点，请问保护点是位在SF89光头上的什么位置呢?
还请指教，谢谢。

外面卖的SF89光头，跟原装的光头有2个不同。
1：光头输出排线，插头一样，但是长，多一个弯头。可以将这个弯头折叠2次缩短，就可以
     直接安装了。
2：聚焦循迹排线，原装的是4芯排线，外买的是5芯的，可以将多的那个没用的线头剪掉，将剩下
     4线一一对应焊接到303的4芯插座焊盘上（4芯排线插座先取走）。用飞线连接也可以，将排线
     直接焊接到主板上也可以。
短路焊点在光头排线靠近插头的地方，要将他焊开，上电后激光管才会点亮。否则激光管被短路，电压
加不上去，激光管是不会点亮的。

jefftam

KAOSUN师傅，我的EJ01读刻录碟，有爆音情况，特别是把bass打开后，听得更清楚，噼里啪啦的，请问是怎么回事，能解决么？我还特意买了些好刻录碟侍候它，郁闷啊！

kaosun

原帖由 jefftam 于 2008-12-7 00:22 发表
KAOSUN师傅，我的EJ01读刻录碟，有爆音情况，特别是把bass打开后，听得更清楚，噼里啪啦的，请问是怎么回事，能解决么？我还特意买了些好刻录碟侍候它，郁闷啊！

这个机器是全自动参数调节的，不带TB和FB调整，所以
你只需要将光头上的激光功率电位器调小10%。调前用数字表
测量一下电位器的电阻，调整阻值，减小10%。

jefftam

原帖由 kaosun 于 2008-12-7 19:47 发表


这个机器是全自动参数调节的，不带TB和FB调整，所以
你只需要将光头上的激光功率电位器调小10%。调前用数字表
测量一下电位器的电阻，调整阻值，减小10%。

谢谢你，调整后可以解决了么？
我没有这个技能，在外面找师傅调整多少钱合适？

kaosun

原帖由 jefftam 于 2008-12-7 23:12 发表


谢谢你，调整后可以解决了么？
我没有这个技能，在外面找师傅调整多少钱合适？

不调的话换头也可以。
请人抽跟烟吧。
