三枪投影机摩机的探讨与实践！（内有摩机后的屏摄——陆续更新）

oldl

强贴！随时关注！

oldl

HD 6C以改装8900吗？
有用过的吗？效果怎么样？

[ 本帖最后由 oldl 于 2009-10-12 18:30 编辑 ]

EHFANS

HD6c曾经用过 效果很差

EHFANS

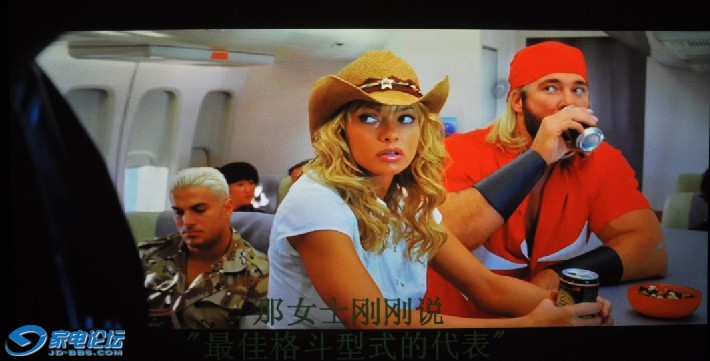

生死格斗

riseng

真牛B！！！

EHFANS

鬼佬给出的摩尾板运放方案： CL449换THS3201 R12换为750欧 R22换为300欧 R90换为4870欧
这几天我试了下：THS3201
最接近成功的方案是：R12=820  R22=310 R90=5260
总体来说锐度进一步提升 但对比度过大 导致画质很差

R12调小的话，会产生拖尾；R22在300至600间变动对画面影响不大
R90调小的话竖网格线会变得很暗


[ 本帖最后由 EHFANS 于 2009-10-17 23:27 编辑 ]

riseng

我的输入板 CL449A换了THS 3202画面正常，但没见到有颠覆性的锐度提升呢？信号源:先锋DVD机S969AVi，1080i出，提升只有10%左右，是哪里出问题了？用电脑接也一样！！！

EHFANS

This is the trace that needs to be cut:

[ 本帖最后由 EHFANS 于 2009-10-17 23:29 编辑 ]

EHFANS

And 555

[ 本帖最后由 EHFANS 于 2009-10-17 23:29 编辑 ]

EHFANS

2. HVPS Rework

[ 本帖最后由 EHFANS 于 2009-10-17 23:30 编辑 ]

EHFANS

All 6 replaced:

[ 本帖最后由 EHFANS 于 2009-10-17 23:30 编辑 ]

EHFANS

Next I replace

[ 本帖最后由 EHFANS 于 2009-10-17 23:30 编辑 ]

EHFANS

Now the next

[ 本帖最后由 EHFANS 于 2009-10-17 23:31 编辑 ]

EHFANS

Notice the air

[ 本帖最后由 EHFANS 于 2009-10-17 23:31 编辑 ]

EHFANS

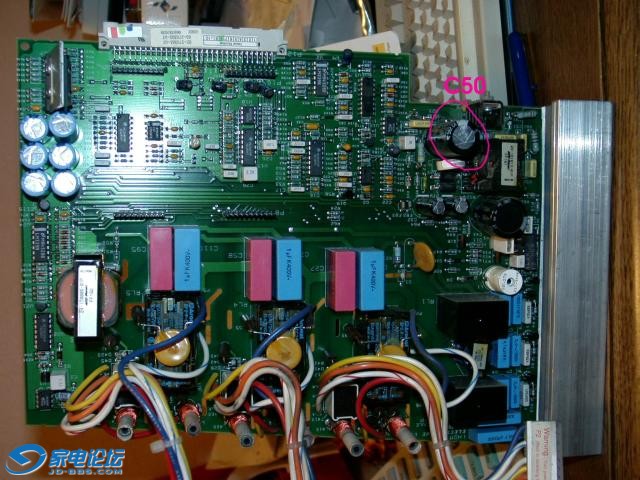

Horizontal Deflection Module
This board is located between the green and blue tubes.
For this you'll need a good soldering tool, solder and a 220 mfd @ 160vdc cap (C50). And remember that we clean each board as we go with denatured alcohol.Replace "C50" it's in the modulator circuit on that board, The modulator circuit supplies the operating voltages for the deflection power stage (power MOSFETs), this circuit varies the voltage for the FETs based on the scan rate that the project receives. If this cap leaks, it'll cause erratic width performance, or inability to achieve max horizontal width.

[ 本帖最后由 EHFANS 于 2009-10-17 23:32 编辑 ]
