老叶请进，看一下这个功放怎么打磨？

shenweiwan

原帖由 还我ID和IP 于 2009-8-1 20:10 发表
老叶请进，看一下这个功放怎么打磨？找他？

莫非兄弟知道其中乾坤，愿闻其详！

kjw

交易区新帖推荐

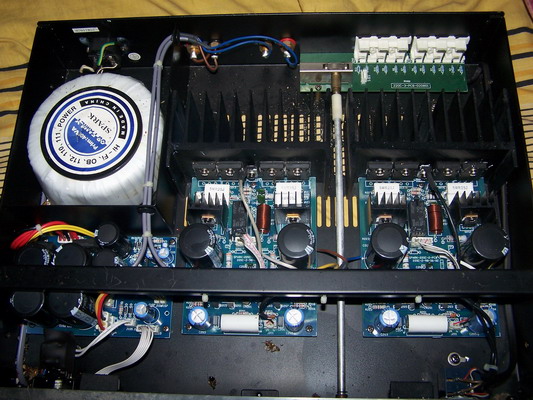

图一中左起第二只电解怀孕了吧[s:14] [s:14] 找到同电压同功率电源牛和那四只会怀孕的大电解先换掉.记得要找精品.接下来把C105耦合电容也升升级[s:97] [s:97]

[ 本帖最后由 kjw 于 2009-8-1 20:26 编辑 ]

shenweiwan

算了，还是出了吧，能值400块吗？

ypx11212

[s:18] [s:18] [s:18] [s:18] 摩机,现在还有摩机
[s:97] [s:97] [s:97] [s:97]

顺溜

信噪比:102dB
很好的DD啊

caojy

交易区新帖推荐

这机器没力。

叶荣玉

原帖由 shenweiwan 于 2009-8-1 18:33 发表
斯巴克的210c，双80瓦的功率，总觉得不怎么样，您老给个打磨方案。
斯巴克210C功放

输出功率:98Wx2

频率:3Hz--50KHz

输入灵敏度:420mv

信噪比:102dB

总谐波失真:0.04%

重量:10.8Kg

[s:18] [s:18] [s:18] 本不想说什么，可我看到你的确很真诚！所以，既然上来了，就不能不回您的话。[s:6] [s:21] [s:21]

[s:6] [s:6] 非常抱歉，我没有更多的“高见”！其实，我对摩机一窍不通的[s:18] [s:18] 这坛里很很多高手，我估摸着您会得到满意的答案的！


出于对LZ善意的回报，我给您一个小的建议：

[s:6] [s:6] [s:6] 首先，这DD虽为当年红极一时的，亦被视许多初烧的相思之物！！！毕竟是那个年代的水准！所以，也不能有过多的强求。但的确是一件完全对得起它的价格的好DD！！现在状态好的二手，恐怕也要5~600百块的！！


以下是210C相关的资料——————

斯巴克210c型HI--FI晶体管功率放大器,是珠海斯巴克电子设备有限公司继斯巴克（spark）胆机系列之后，在音响领域开辟的一片新天地。

电路特点：
1 采用全对称互补型放大电路设计
2 输入级选用东芝公司生产的音响专用低噪音场效应管，晶体管组成共源--共基，差分输入电路
3 预激励级选用东芝公司的音响专用对管2SC2705/2SA1145
4 激励级选用日立中功率发烧级MOS---FET对管K214/J77(K213/J76)
5 末级功放采用大功率，高可靠性，高ft值，音色偏暖的东芝专用对管
6 末级无大环路负反馈
7 超大功率优制环型电源变压器SPARK OB112B，前，后级高，低压独立供电，左，右声道功率放大级独立供电
8 使用进口新型高可靠性扬声器保护电路，具有终点漂移，过流过载保护，开机延时静噪，关机消噪，交流电源检控等功能
9 采用大容量音频专用电容（容量近50,000uf）。同时并联小容量优质聚丙烯电容，保证高底频特性一致。

主要技术参数

输出功率-----80w+80w(8欧)
频率响应-----3hz--50khz
输入灵敏度---420mv
总皆泼失真---小于0.04
信噪比-------102分倍
体积（长，宽，高）--430，100，190（mm）
重量---10。8kg


当年及后来很多烧友拿他来与像B&W、天朗等书架箱搭配，效果很好！理由是，210C的声音特质是很中性，很柔性。，，，不愧是做胆机出道的，，，，


[s:6] [s:6] [s:6] 其次，我的建议是，LZ请您参照一下210C的后续机型220C吧！！因为220C是比210C更成熟的设计！！且同样深受当年的很多烧友所青睐！！！且获得过音响器材类评比“国家金奖”！！！

然而，实际上。220C与210C比较起来，其原型设计并没有作较大范围的改动，只是将整流电路做了强化设计和处理，，并将四颗滤波电容更换为每只1WUF的红宝石电解！！！这些改动，，据斯巴克后来透露的消息说，都是郑重地考虑了很多烧友的意见和建议的！！！！-----改后的220C明显比210C有更强的功率输出能力和更好的低频效果！！



[s:6] [s:6] [s:6] 再一个就是：一定要把从镇流电路板接往主电路板去的两条连接导线，给换成高素的特富龙线，其效果立杆见影！！！！！！[s:20] [s:20] [s:20] [s:20]


[s:68] [s:68] [s:68] 主滤波电容仍然采用红宝石的，这样可以保持原有温暖、柔顺、通透的风格，只是原210C的声低偏软，其根源据横多烧打摩后的经验一致认为，是出在整流电路上的，，，

[s:6] [s:6] [s:6] 所以，我强烈的建议您找到220C对照一下，然后，照葫芦画瓢吧！！！！[s:97] [s:97]



有图为证——————仅供参考——————







看看，220C还有那些地方比原先的210C动过了！！！！[s:6] [s:6]


[s:13] [s:13] [s:13] [s:13] [s:13]

[ 本帖最后由 叶荣玉 于 2009-8-2 12:19 编辑 ]

叶荣玉

[s:19] [s:19]新德克论坛的古古版主对打摩210C也很有经验____这是他的原话:(也与斯巴克的220C改进版设计思路不谋而合!!!)[s:20] [s:20] [s:20] 古古DX认为_____电源的品质对功放系统的影响是举足轻重的，我曾改过一台斯巴克210C，只是动了一下整流滤波电路，更换大容量专用电阶及快速整流器，并在每只电容上加并了小容量聚丙烯电容，同时将前后级、左右声道的供电线路彻底分开，并未更换变压器，但改完后效果立竿见影，功放的控制力、力度和细节重放都有较大的提升。,,,,,,,



[s:19] [s:19] [s:19] [s:19] [s:19]

烧好难

原帖由 叶荣玉 于 2009-8-2 09:41 发表



[s:18] [s:18] [s:18] 本不想说什么，可我看到你的确很真诚！所以，既然上来了，就不能不回您的话。[s:6] [s:21] [s:21]

[s:6] [s:6] 非常抱歉，我没有更多的“高见”！其实，我对摩机一窍不通的[s:18] [s ...

照猫画虎[s:41] [s:41] [s:41] [s:41]

勃总

原帖由 叶荣玉 于 2009-8-2 09:58 发表
[s:19] [s:19]新德克论坛的古古版主对打摩210C也很有经验____这是他的原话:(也与斯巴克的220C改进版设计思路不谋而合!!!)[s:20] [s:20] [s:20] 古古DX认为_____电源的品质对功放系统的影响是举足轻重的，我曾改过一台 ...

那个古古在胡说八道，这个机器是全对称结构的，要让它听起来顺耳，只有减低它的负反馈量，把每级增益减少，然而这要将所有管子重新严格配对才行，其工作量和新制做一台差不多的！

假正经

减低它的负反馈量
这个顶勃种
最方便之法就在两电压放大管集极对地接一个20-100K电阻,电阻越小,开环增益就越小.但过小会使中点电压变的不稳定.

shenweiwan

看来家电还是好人多，特别谢谢叶老、勃总、假正经。

电感

这台机器是个低档货，换什么都没用，在这个档次的机器上烧钱一分钱都不值。

kjw

原帖由 勃总 于 2009-8-2 10:39 发表
那个古古在胡说八道，这个机器是全对称结构的，要让它听起来顺耳，只有减低它的负反馈量，把每级增益减少，然而这要将所有管子重新严格配对才行，其工作量和新制做一台差不多的！

该机采用直耦放大.一处工作点的变化就会影响整个工作点.摩机还得小心.

kjw

原帖由 勃总 于 2009-8-2 10:39 发表
那个古古在胡说八道，这个机器是全对称结构的，要让它听起来顺耳，只有减低它的负反馈量，把每级增益减少，然而这要将所有管子重新严格配对才行，其工作量和新制做一台差不多的！

该机采用直耦放大.一处工作点的变化就会影响整个工作点.摩机还得小心.
