打造最强合并机，高手请进来指导一下（直播贴）。

gxabin

第一步选电路，从后级开始。

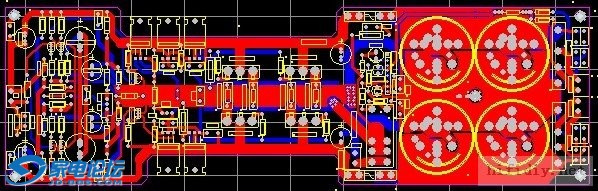

    一直来做过不少名机电路，也听不少成品机，相对来说没有绝对的好与坏，各有千秋。但有一电路使我多年来一直没的忘记，就是KSA50MK2，这次我会用KSA50的电路，但是得改进，因为当中用的一些管子我们是无法买到的。图纸就不上传了，用百度一找，到处都是，现在就直接上画PCB的情况吧。

gxabin

交易区新帖推荐

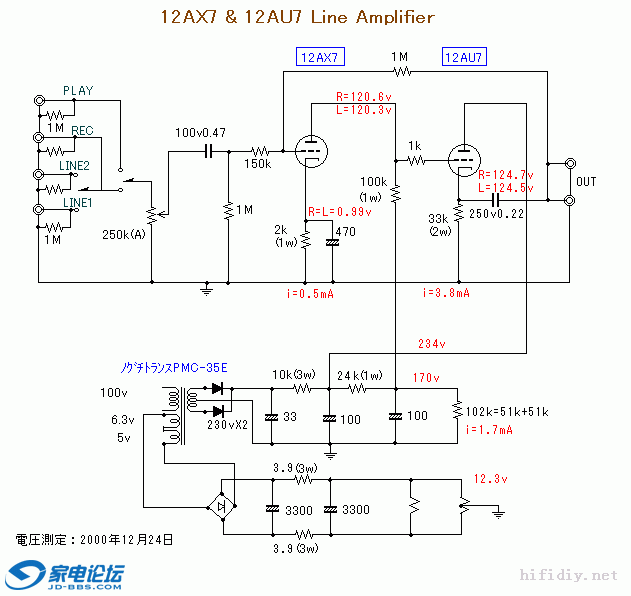

第二前级电路选定，用电子管、用12AX7加12AU7，如下图。

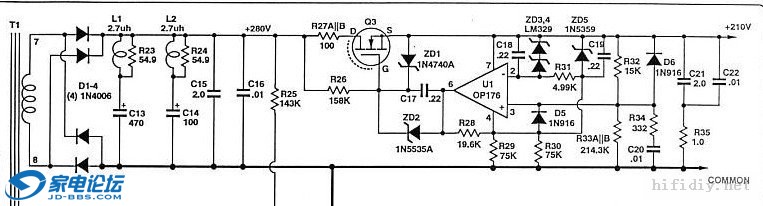

好的电源电路对于前级能不能发好声很得要，说到好电路，使我想起一ARC的伺服电源，如下图。

本次开板采用伺服供电，灯丝用负压，用可调337. 输出用555做延时，一来开机时保护了后级，二来给足够的时间让“灯泡”发热。

gxabin

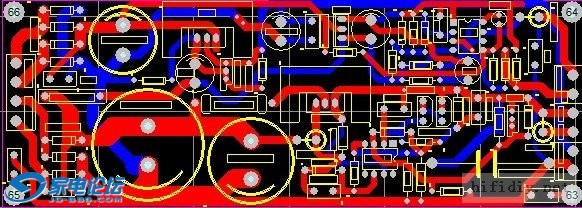

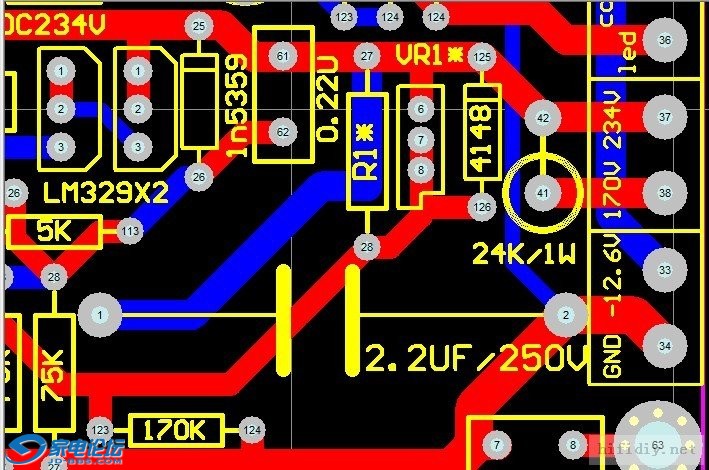

前级电源PCB排完，下图。

gxabin

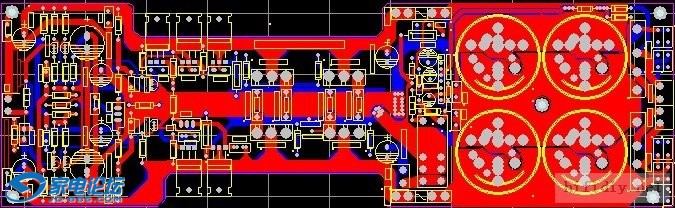

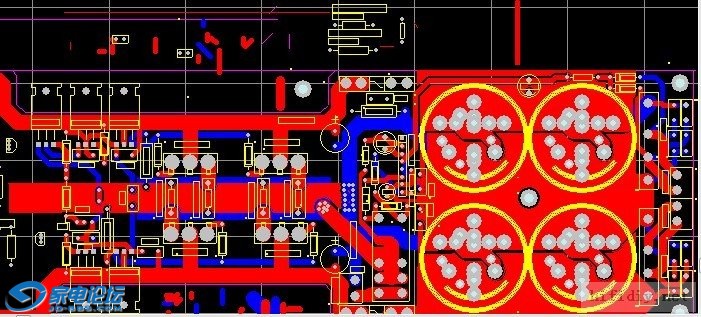

目前最新进程，PCB全部排完了，已发去PCB厂出试板，现在只能等了。

谈秋水

支持兵工厂，

kjw

交易区新帖推荐

前级是日本人的x7 u7双管电路.LZ是否考虑一下加利的四管6SN7.电路也可修改一下换用四只U7.这电路对后级控制力极强.HIFI性和音乐性都不错.再配上你那不错的电源!
下载次数:62
2007-1-18 09:35





下载次数:62
2007-1-18 09:35

gxabin

原帖由 kjw 于 2010-5-27 10:56 发表
前级是日本人的x7 u7双管电路.LZ是否考虑一下加利的四管6SN7.电路也可修改一下换用四只U7.这电路对后级控制力极强.HIFI性和音乐性都不错.再配上你那不错的电源!
下载次数:62
2007-1-18  ...

说实话，这个电路我听过，但是对比12AX7，我还是喜欢12AX7电路，关于12AX7评论太多了，在下可以上网找找。为什么选这个X7 U7电路呢，在选这个之前，我是全部搭棚听过，对比过的，有很多网友问我，为什么不用胆整流，这 么说吧，胆整流声音软很多，中音很牛，但是拖泥带水，不干净，而换上伺后，第一最大的感觉就是安静，真的很安静，声音平衡了10赔都不止，平衡了，低音与高音就自然很多了，没有用胆整流这么收。

以上是我的实验的结果与观点，也收砖头，谢谢！

杨维中

原帖由 gxabin 于 2010-5-27 12:29 发表


说实话，这个电路我听过，但是对比12AX7，我还是喜欢12AX7电路，关于12AX7评论太多了，在下可以上网找找。为什么选这个X7 U7电路呢，在选这个之前，我是全部搭棚听过，对比过的，有很多网友问我，为什么不用胆整 ...

    的确，对于声音、音色的理解存在因人而异很大的口味、风格、取向等因素，但我想作为一台胆前级如何解决好音色的同时还能确保重要的信噪比指标将是至关重要的。
    在我的取舍中，一台电子管前级放大器如果能兼容好音色及必须的信噪比，才能算是真正的成功。

[ 本帖最后由 杨维中 于 2010-5-27 12:47 编辑 ]

阿NET

原帖由 杨维中 于 2010-5-27 12:42 发表

    的确，对于声音、音色的理解存在因人而异很大的口味、风格、取向等因素，但我想作为一台胆前级如何解决好音色的同时还能确保重要的信噪比指标将是至关重要的。
    在我的取舍中，一台电子管前级放大器如果能 ...

正确的地线布局，+好的电源，就变得很简单。

gxabin

原帖由 杨维中 于 2010-5-27 12:42 发表

    的确，对于声音、音色的理解存在因人而异很大的口味、风格、取向等因素，但我想作为一台胆前级如何解决好音色的同时还能确保重要的信噪比指标将是至关重要的。
    在我的取舍中，一台电子管前级放大器如果能 ...

这个与金有很大关系的，二极管整流之后可以再用胆整流，伺服也可以用回来，但是你要清楚现在的整流管很差很差如两三块钱的6Z4。

还有就是做出来的前级不平衡，我不喜欢，很多人说他的中音很好，拿回来一测结果发现在2K到6K之前有微微的凸起，任何都有两面性的，中音好了，低 高音就会差。

再有，前级最要命的还是电源，电源是否稳定，是否安静。不是简单的CRC网络能搞定的。当然不怕热的可以全用胆整流，胆稳压。

说的不好多包涵，谢谢！

gxabin

原帖由 阿NET 于 2010-5-27 13:09 发表



正确的地线布局，+好的电源，就变得很简单。

地线布局这个是一定的，最基础的东西不在探讨范围内吧。

好的电源真的很必要，回想这么多年做过的电路，唯有ARC的伺服，灯丝负压供电，恒流等等，这些是值得我们去学习的。

本次做这块伺服电源做成可调的了，也就是说会适应大部份胆前级供电，到时可以对比任何胆前换上伺服后，变化在那，信噪比又会发生如何变化等等。

PCB板厂说样板寄出了，估计明天就到了。先试装电源

老姚同志

期待下文

cdl

[s:20] [s:20] [s:20] LZ功夫了得！学习来了，曾经的确DIY爱好者。[s:15] [s:15] [s:15]

阿NET

不知为何选用了这胆电路？
电路就是两级阴极放大，觉得选用M7线路好些。

gxabin

原帖由 阿NET 于 2010-5-27 13:38 发表
不知为何选用了这胆电路？
电路就是两级阴极放大，觉得选用M7线路好些。

我接到这个问题不止20次，不管任何放大电路，都有他存在的意义的，至于那个好，那个不好，自己动动手，胆前最大的优势就是简单，搭个棚，自己对比，人家说多好听不一定合你的对不。
