又到新品更新时，全面解析2010-2011年度两款热门次时代功放RX-V467和天龙AVR1611

理想与现实

外部全部结束，下面进入裸图阶段[s:97]


467的整体结构和465是差不多的，相对（1611）体积较小，内部结构紧凑，肚子里货满满的，还是蛮实在的






天龙1611的内部结构比上代的1610感觉清爽很多，集成化越高，结构也相对会越简单些

网上搜一张1610的图片，对比一下



1611的体积比同级别产品略大，显得空荡些。

麻雀虽大，五脏还是俱全的[s:14]

空间大，散热也会相对好一些



[ 本帖最后由 理想与现实 于 2010-7-19 11:46 编辑 ]

cc28

交易区新帖推荐

死1611，竟然把接口简化成这个样子，多一个HDMI，就减掉这么多~~疯了~~
看来只能入1610或雅马哈了~~

理想与现实

看看供电部分，变压器是个核心部件，功率大小，和这个也有直接关系



从外形上1611的变压器要比467稍大一些。

厂家对功放标注功耗上467是280W ，1611是360W，

数据上也可以看出1611的电源部分也比467略大一点

所以1611比467功率略大也是合情合理的

理想与现实

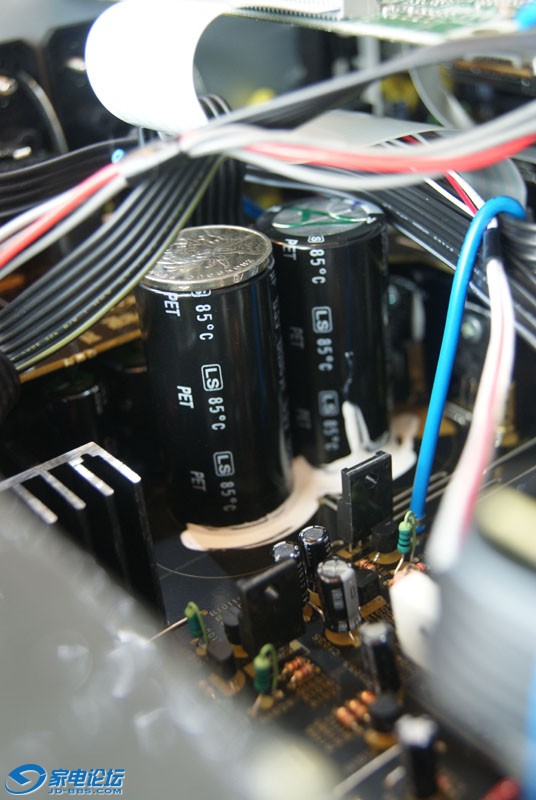

对功率影响的还有就是电容部分

电容就像一个储蓄罐，电容越大，储备量也大。


在拍照的时候，我们放了一枚1元钱硬币，大家可以分辨尺寸


雅马哈467的电容是： 63V 6800微法  Φ25

天龙1611的电容是： 75V 6800微法  Φ30

理想与现实

功放工作会产生大量热量，这个时候散热部分的就是起作用了

由于制造成本问题，467和1611都是铝材加铝片设计。

若干铝片固定在一块5mm的铝材上

大家清晰可见的是为什么天龙1611的散热部分明显比雅马哈467多出很多？这个问题稍后解答

理想与现实

交易区新帖推荐

看看功放整体设计布局



天龙1611设计感觉比较合理，分立的电路单元结构，各个电路的电路板清晰分开。

通过减少相互影响以及提供分立的电源供应，来实际较好品质的音频和视频表现。

casecase

我是菜鸟，但是我从头到尾没发现可用的信息，说明文章写得不够好，

cjbig

个人认知角度不同，我认为得到了许多有用的信息，最好能对比安桥的SR308就好！

理想与现实

AV功放是分为前级处理和后级控制两块。

信号进入功放，解码板负责解码。

小日本功放的功率水分比较大，但AV功放为什么是偏偏是日系产品天下呢？

这个就是前级部分了是日系产品的强项了。 声音好坏是前级决定。



雅马哈引以自豪的DSP







天龙1611





[ 本帖最后由 理想与现实 于 2010-7-19 14:37 编辑 ]

理想与现实

原帖由 cjbig 于 2010-7-19 13:12 发表
个人认知角度不同，我认为得到了许多有用的信息，最好能对比安桥的SR308就好！

安桥308 的放大模式和雅马哈467一样，留意往下看

理想与现实

到了放大部分

前面提到为什么雅马哈的散热片比天龙的要短很多，答案在下图中

从去年的465到今年新品雅马哈467，整个主箱+中置+环绕 5个声道的放大，全部是有2块黑色厚膜来完成


[s:8] 雅马哈太N


前面有个朋友问安桥308，308也是和雅马哈467一样，用两块厚膜来完成放大






天龙1611还是保持以往，采用分离的功率放大块，为各个声道提供单独放大，这点要比467实在很多

下图从左到右清晰可见10个放大块依次排列



[ 本帖最后由 理想与现实 于 2010-7-19 15:03 编辑 ]

理想与现实

音频信号通路最短化和电源通路的最短化

音频信号以HDMI 1 为输入通路

理想与现实

所有图片更新完毕。

日系AV功放，雅马哈和天龙产品在市场占有率上，一直属于最热门产品。正好手上有467和1611，所以有感做了此贴，不过做这种帖子工作量比较大，累人呀

先锋新品对应467和1611这个级别的产品VSX-820，等机会我也会拍些照片，之后会更新这个帖子。

希望更多的朋友在我这个帖子里面能学到一些有关功放的知识，也希望行家对此贴中存在的问题给予纠正。

shboy

入门级的两款产品，价格一样的话，天龙雅马哈都可以。
选择方式如下：
1，需要视频转换功能，必选天龙。
2，无须视频转换功能，就选雅马哈，先用一下AV功放的鼻祖，才可以做个比较。

david-3268

需要视频转换功能，必选天龙。
