关于jbl4412的摆放方向疑惑

ldengfeng

本来印象中一直是把低音单元靠内摆放，但是今天翻开了jbl4412的官方手册也并无说明正确的摆放，而封面图片却是把低音单元靠外摆放的。请各位讨论一下

msm

交易区新帖推荐

国际惯例，先上图再讨论。

ldengfeng

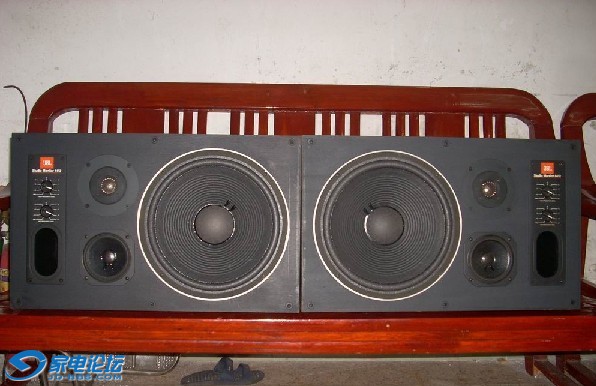

上图 求解！

钢琴上的灵猫

难道这样能出好声？严得怀疑！

我信神话

取声音密实的状态放，一般高音在内。

[ 本帖最后由 我信神话 于 2010-8-12 14:31 编辑 ]

wjhmmmmm

交易区新帖推荐

路过，看结果。

cbcbbbbb

这个音箱本来设计就是横放，低音在外的位置，你的架子要70cm高才好适合横放，脚架偏低的话也可竖放。

ldengfeng

目前正是用70cm的脚架低音在外的方式摆放

以前见人家yamaha ns-10 studio横版都是把低音在内摆放的，难道跟箱体、单元的大小也有关系？

纯粹扯蛋

原帖由 ldengfeng 于 2010-8-12 13:41 发表
上图 求解！

[s:97] [s:97] [s:97] 其实，这些都在厂家的说明书中很清楚的写着呢~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~



JBL利用「金」和「钛」的合金制造新一代的既轻又强壮的震膜，让高音的脉冲响应更准确、更快速。


4400系列
型号：4408A 4410A 4412A

4400系列已经成为广播电台、电视台的标准监听设备。 4400系列的特色是「纯」和「准」，将声音忠实地还原，不加添任何声染色。

4408A是8寸2路，最适合用作控制室的监听系统。

4410A是10时三路，垂直摆放，非常高的分析能力，最适合用于制作室和节目质量监听室的监听系统。

4412A是12时三路，横向的摆放，非常高的分析能力，同样地最适合用于制作室和节目质量监听室的监听系统。

4425和4430双径向演播室监听室设计给中小型录音室的监听， 100“X 100”的覆盖范， Symmetrical Field Geometry
(SFG)   对称几何磁场设计的低音单元，足以应付对声音质素要来极高的录音师。

4425用了 12时低音单元，给小型录音室用。
4430用了 15时低音单元，给中型录音室用。

　
技术指标
4408A
4410A
4412A
4425
4430

频率响应  50Hz-20kHz(±2dB) 45Hz-20kHz(±2d8) 45Hz-20kHz(±2dB) 40Hz-16kHz(±
3dB) 35Hz-16kHz(±3dB)
标称功率  100 W IEC 100 W lEC 150 W IEC 200 W lEC 300 W lEC
灵敏度：1w,1m  89 dB SPL 90 dB SPL 89 dB SPL 91 dB SPL 93 dB SPL
标称阻抗  8 ohms 8 ohms 8 ohms 8 ohms 8 ohms
分频点  2.5 kHz 900 Hz , 4 kHz 850 Hz , 4 kHz 1.2 kHz 1 kHz
喇叭单元：低音  200 mm (8") 250 mm (10") 300 mm (12") 2214H (12") 2235H (15")
中音   125 mm (5")cone 125 mm (5") cone
高音  25 mm (1") 25 mm (1") 25 mm (1") 2416H on 2342 2425H on 2344
体积  438×305×293 mm 597×362×286 mm 362×597×286 mm 635×406×311 mm 908×
552×400 mm
（高×阔×深）  17.25×12×11.625 in 23.5×14.25×11.25 in 14.25×23.5×11.25
in 25×16×12.25 in 35.75×21.875×15.75 in
净重（每只）  12 kg (26 lbs) 19 k9 (43 lbs) 21 kg (47 lbs) 26 kg (57 lbs) 57.7
kg (127 lbs)




[ 本帖最后由 纯粹扯蛋 于 2010-8-12 16:38 编辑 ]

关中猫

横放太占地方，竖放听着也不错。。。。。。。。

nanhua

两箱的间距足够,,就中高音靠中间,,
不够的就中高音靠外面,拉开距离..

dltt

还是根据你的具体听音空间情况多试,别想一两天就能最好

钢琴上的灵猫

小弟我想问问，象3楼这种摆位，声场在哪里？

ldengfeng

原帖由 钢琴上的灵猫 于 2010-8-13 10:57 发表
小弟我想问问，象3楼这种摆位，声场在哪里？

这帖只是在讨论低音单元靠内或靠外 并没有说是要按照图片挨着这么近来摆呢[s:18]

胆道结石

楼上正解，那只是放在一起拍个照片而已。
