拆解 空气开关 正泰CHNT DZ47-60 C15

eimon

收拾垃圾，收拾出来一堆。正好看看空气开关的工作原理。
上图：

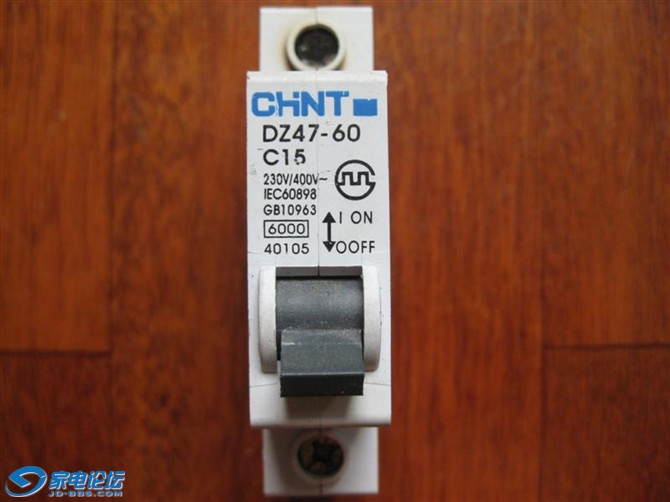

正面：

侧面：黄黄的位置本来有个正泰的防伪标签的，掉了。 下边的胶可能被下边的高温烤焦了，发黄。


另外一侧：

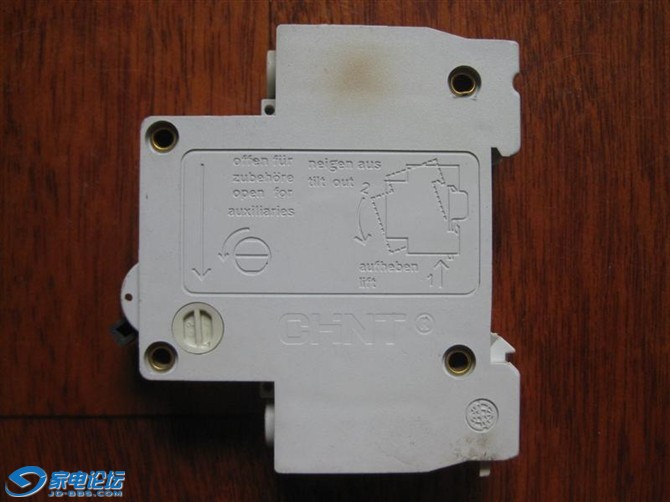

找遍了，没有螺丝，只有4把铆钉。这个是其中一个，只能撬了。

一点点撬：

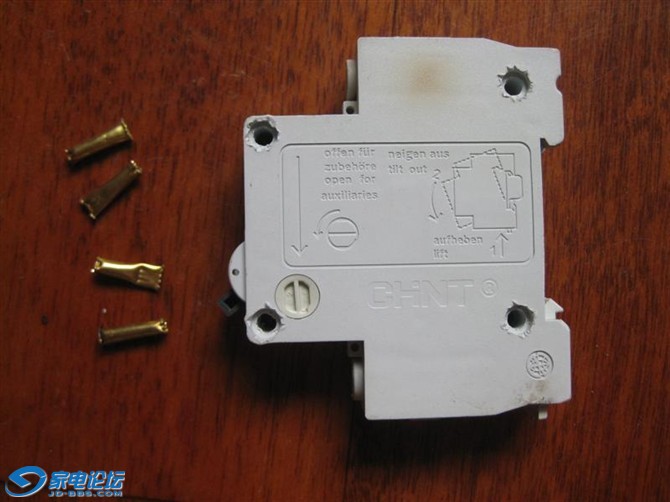

4个全部撬掉：

撬掉后，就可以掰开了：

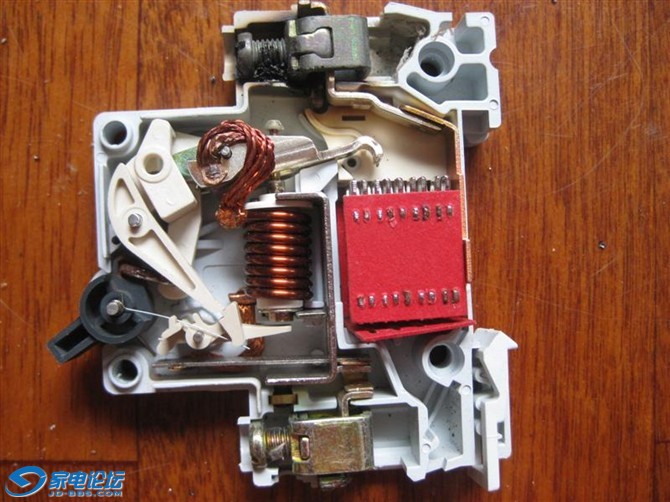

掰开后，就可以看到基本结构。 上边是烧黑了，无视它！

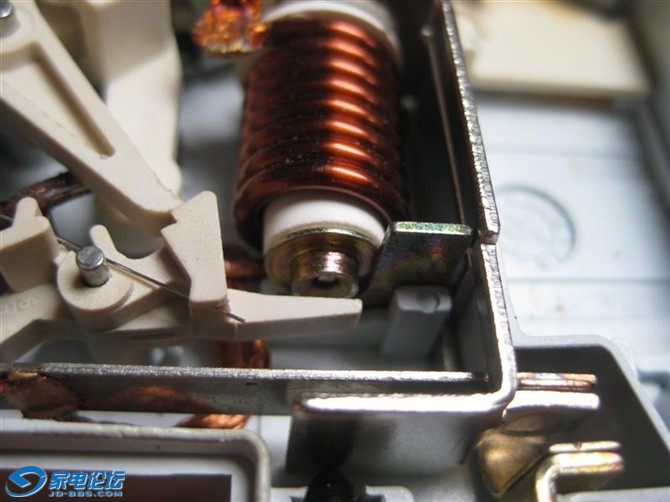

观察了半天，看清了结构，关键是这个电磁铁，注意中间是个芯子，可以活动。下图是缩进去的样子。

下图是伸出来的样子，伸出来后，会抵住下边的塑料“杆”。

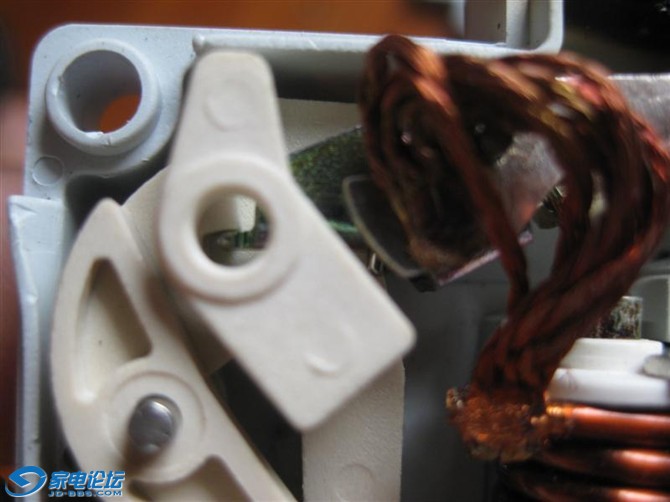

注意看左上角圆孔里边的塑料和金属接触的地方：

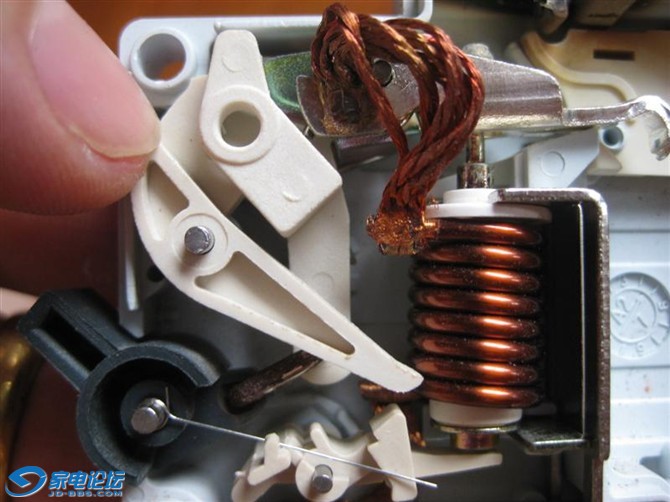

这样可以清晰的看到整个动作结构。电流大，电磁铁动，芯子伸出来，触动塑料杆，塑料杆在弹簧左右下回位，触点失去塑料支持，断开。

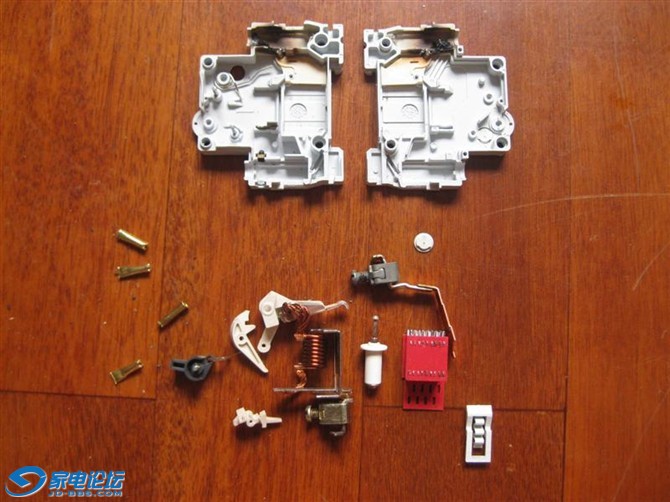

全部拆开就是这样了。

除去外壳的动作机构：


搜出来的简单原理图下图为4路，我拆的是单相，大同小异：



[ 本帖最后由 eimon 于 2010-9-28 10:05 编辑 ]

finnce

那个红色的是什么？

eimon

原帖由 finnce 于 2010-9-28 11:13 发表
那个红色的是什么？

对我这个初中生来说，这个问题太复杂了。

大胆的怀疑下，应该是用来灭弧的[s:97]

oa0577

后生可谓

flerlee

原帖由 finnce 于 2010-9-28 11:13 发表
那个红色的是什么？

红色的就是灭弧室，分断电流时产生的长电弧进入灭弧室后，分割成短的电弧，快速消失。
百度一下灭弧室，获得更多资料。

ak76

早就拆过了，还有梅兰日兰和NB1的。没想到楼主对这个也感兴趣。

坏人t

螺丝拧的不够紧还是内部接触不良？

hbk135

与施耐德、西门子之类的分别在哪里？

eimon

改天找个进口的再看看有什么不同。

ak76

你要看我晚上就可以发个上来。

ak76

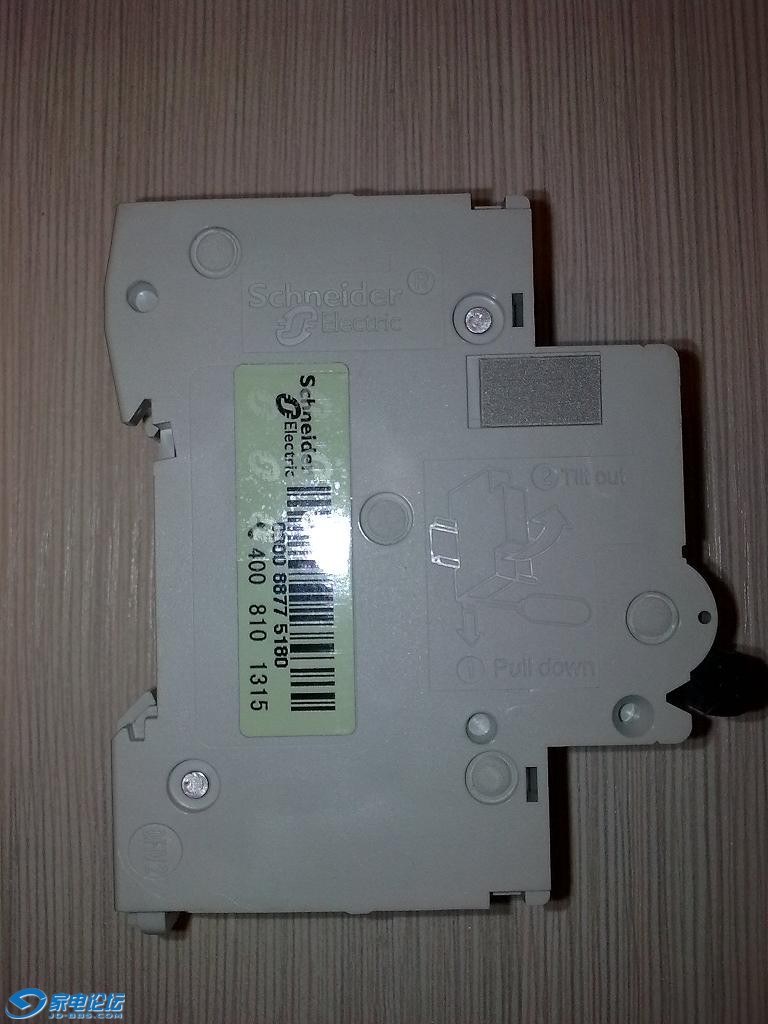

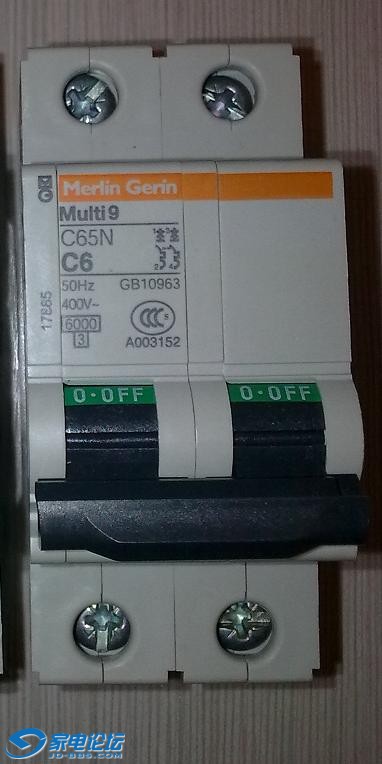

下图是梅兰日兰C65N  6A的空开，仅从内部结构来看和正泰NB1系列几乎是一样的。

redleafxz

请教专家们：既然内部结构基本上一样，为什么像梅兰这类进口品牌的比正泰、德力西这些国产的贵了这么多呢？难道质量真的差这么多吗？

flerlee

主要是材料和性能稳定。
双金属片，磁脱扣线圈，触点，接线端子，
性能要稳定，有些产品在该跳的时候不跳，或者不会快速跳。

eimon

倒数第二张图片，我怎么看不到正常接通的回路呢？

仔细看了，结构还是有些不同的。

小三哥

呵呵，这个结构其实是很简单的，楼主有机会去拆个PLC看看，:funk:
