拆解 蒸汽电熨斗 SAYONA SY-3188B

eimon

网购了一个电熨斗，外销，最低端的那种， 还是收之前足浴盆的影响，所有标榜的高档的功能，都是浮云浮云............

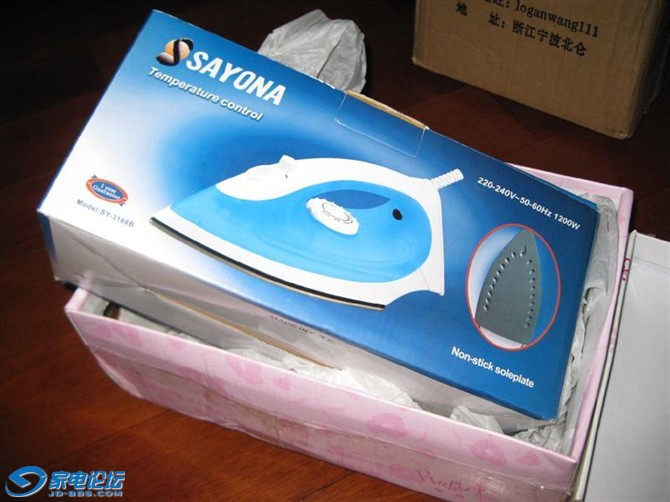

包装图：

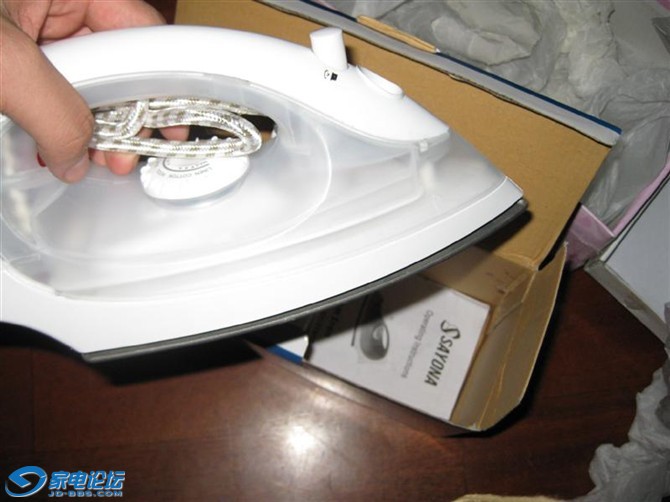

拿出来了：

里边的薄膜袋子，上边英文，德文，法文，西班牙文：

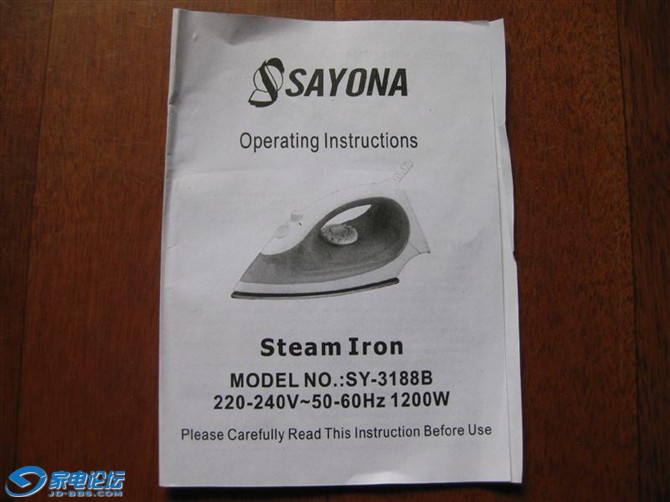

说明书：

只有一页，展开，里边提到是可以干熨的，松一口器，符合我的要求了：

背面，开关说明有三档：

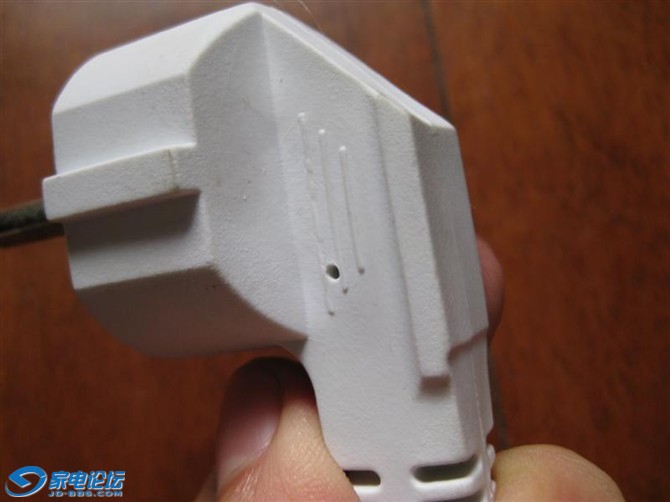

插头特写，材料还是不错的，插头是2个圆脚的，上边有很多认证的字：



电线外边一层保护的：

接头处可以旋转，做工不好，有毛刺：

铭牌，皱皱的，不展...........:

蒸汽开关和注水孔：

前边的毛刺：

尾部的毛刺：

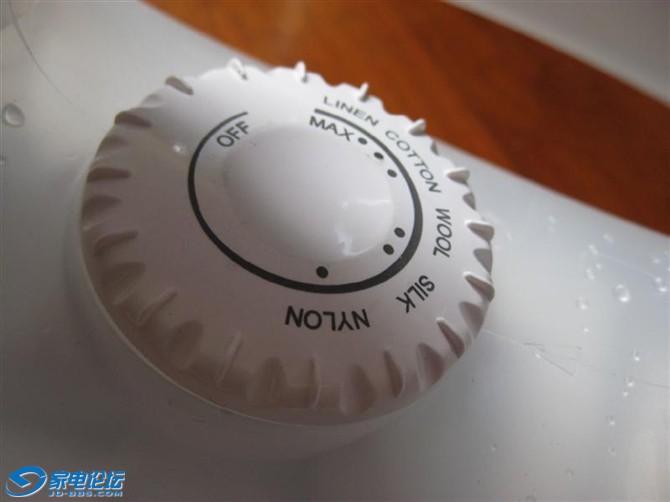

温度控制旋钮：

品牌标识,印刷不是一点点烂啊：

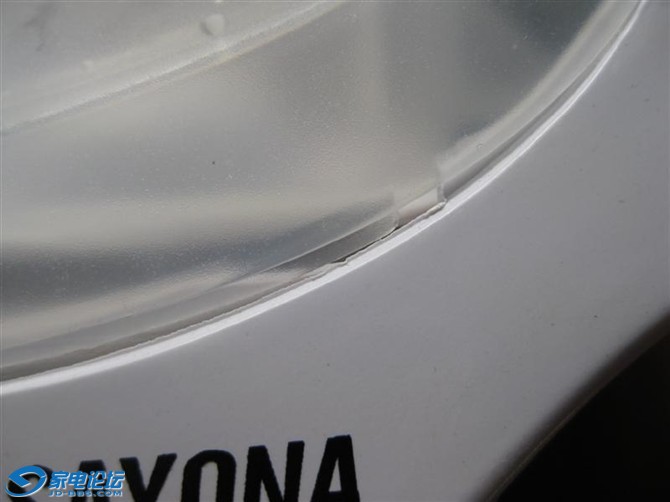

很怀疑这个地方会欻欻欻的漏水啊：

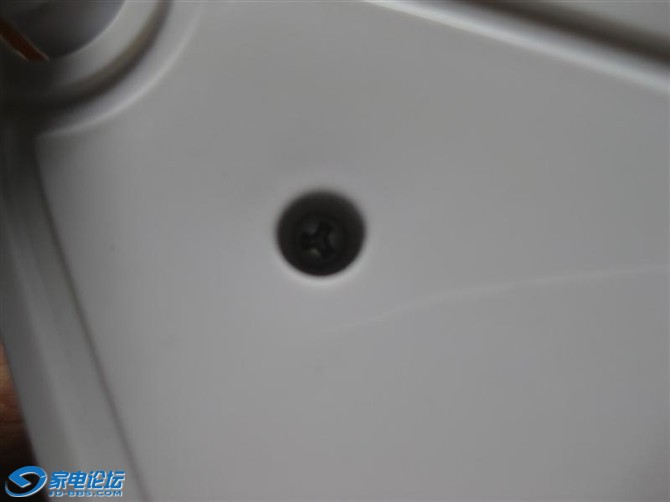

外壳可以看到的唯一的螺丝，三瓣嘴的：

打开螺丝，拿掉后盖后，里边结构很简单：

分别卸掉左右2个螺丝：

后边可以整体“提”起来，这里犯了大错，以后再表：

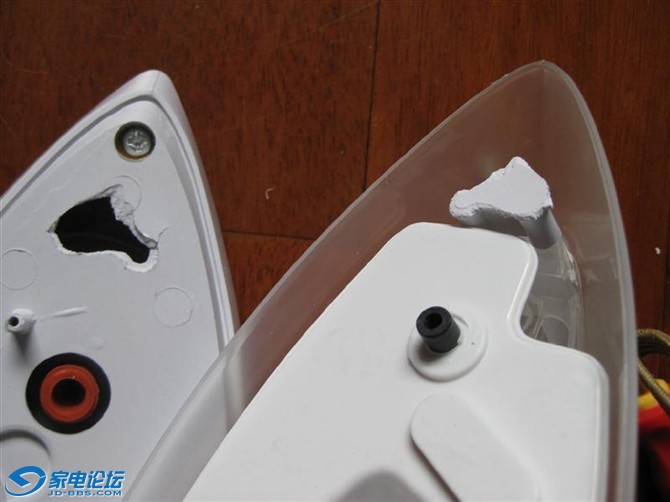

提啊提啊提啊提啊，总算提下来了，把前边的壳子也提断掉了。原来手柄前方还有2个螺丝在固定，等下在研究手柄的结构，断掉的外壳好解决，等下再说，先看结构：

再依次卸下地板塑料上边的2个螺丝，就可以看到加热板了，很简单，直接加热，上边斜的东西是感应并控制温度的，黄铜旋钮连接外壳上边的温控旋钮：

温控器特写，双金属型的，说明书上边标明3档，看结构应该是“无级”的：

这个东西是蒸汽开关：

拿出来，类似化油器的针阀的结构：

按钮头类似自动圆珠笔控制的结构：

搭配外壳上边的按钮，按下“关”，再按，弹上来，“开”，水流入加热板，变蒸汽喷出：

仔细研究手柄，原来诀窍在这里，有个卡子：

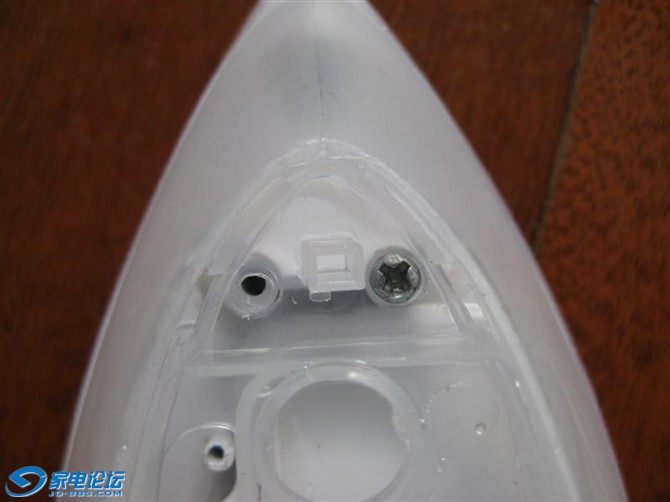

手指太粗，螺丝刀按一下，拿掉手柄最上边的白色外壳，可以看到确实有2个螺丝位置，但是厂家只给上了一个螺丝：
卸掉螺丝，拿下裂掉的螺孔，又到了AB胶大展身手的时候了：

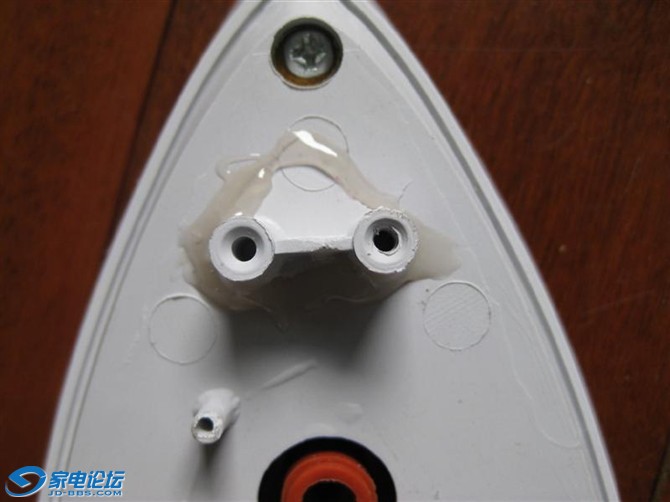

粘好后。反次序重新安装。
打完收宫[s:125]

[ 本帖最后由 eimon 于 2010-10-12 14:11 编辑 ]

scqgw

[s:20]

kangle2008

我差点看成了三洋牌呢

eimon

闲着无聊，自己回复玩。[s:127]

洋洋哦

哈哈  不错不错[s:97]

kinzo

相机不错，图片不错，佩服
专业知识太业余，有欠提高

PS:这台机器看来是凯波给OEM的

eimon

原帖由 kinzo 于 2010-10-30 12:31 发表
相机不错，图片不错，佩服
专业知识太业余，有欠提高

PS:这台机器看来是凯波给OEM的

看来朋友是业内人士啊。

小三哥

动手能力不错，
