说人品已经没什么意思了，我还是承认最近这几天撞鬼了算了，呵呵。

自从星期四一颗CD10光头在十来分钟的时间迅速转向黯淡并且最终几乎完全不亮以后，昨天晚上，继续再有两颗cd10光头出现同样的现象...............第一颗与总理会诊分析是水气未干，被我性急白白拆散了，后悔也来不及了。而今日两颗新增的死头仍然在手，感觉它们由状态强横，到衰弱死亡几乎是瞬间的事情,就短短十来分钟半个小时.........................目前有已经死亡迹象三颗光头，只剩一颗在使劲调大发射功率的情况下可以工作一下，看样子也坚持不了多久。

拆散的第一个发光忽然非常微弱的光头：



近日可能会比较少更新了，这次的光头事件严重打击了我的自信。到底是静电？运气？？还是那些整理、清洗、或者半死后再救活的光头本就寿命将至？？我不知道，呵呵。


我要沐浴更衣斋戒念佛几天，桌面上一切其他机器全部靠边站站，不搞定这次的CD10光头事件，找出其真正原因——我很难去面对信任我的朋友们。目前已经订购了看似CD10所使用型号的激光管，还未到货，待到货后，后面的时间的唯一工作就是尝试修复被我完全拆散的这颗发射管已经死亡的光头，其他一切靠边，呵呵

老黑子

本来上面这些内容是不打算发的，这种情况太让机主受刺激了，最好的处理方式应该是跟机主说——“还有点小问题”，然后一边修一边慢慢透露，甚至完全就不提这事，修好了就交货，修不好就算了，就说工作不稳定，机器最终没修好，这事就过去了。

但是最近有很多朋友找我咨询修理机器的问题，希望付费给我让我帮忙修机，呵呵，我懒得一个一个PM答复了，公开地说吧！

• 第一：我修理机器原则上不收费。换的零件贵的话会收点成本，但是我多数不会记得到底花了多少钱，因此一般会随意说个数，之前有两次有朋友给过零件费，好象都是收了一百元。

• 第二：我修机器要喜欢修的才修，这一点不存在我看得起谁看不起谁的问题，纯粹就是我喜欢不喜欢那机器的问题。因为我修机器是个爱好，修着玩，没必要勉强自己面对自己没兴趣的对吧：）

  我喜欢的东西与价钱关系不大，一般来说方方正正的少见的漂亮的机器我会喜欢，圆型的一律不喜欢，就因为圆，所以甚至JVC P90我也不喜欢。品牌来说，SONY我不太喜欢，aiwa就更是没太碰过。

  这点千万别误会，呵呵，绝对没有因为机器歧视人的意思，就只是既然是玩，当然玩自己有欲望的，相信人人都是这样对吧，呵呵

• 第三：我修机器时间、方式，都看自己心情，下手可能很狠，修好了可能又一直拖拉着懒得装好外壳给发回去。上面损坏的CD10都是这样的情况，修好已经N久了，一直没装壳发回去，结果现在居然死亡了............这点请朋友们要找我修机器之前先三思。

  最好，您交给我修的机器是你已经不抱希望的东西，没有期望，你就可以陪着我一块见证这些机器死死活活，死去活来，活来死去.......最后复活了是很开心的，最后死掉了，折腾的过程也算乐趣。否则，如果一心想活，最后死了，那真不知道是何种心情........！

  特别是想尽快复活，却一直拖着，看着它死去活来，活来死去.........您真的有那心理承受力，对我真的有那样的信任值指标吗？

最后呢，我要向那台8首歌就报错的CD10机主道歉，我知道那机器虽然曾经是小烧兄的，但是已经一半算是另外一匿名机主的了，呵呵。那台机器本来挺顺当地查到了故障，修复到正常工作，可以播放小烧兄那强悍杀机的黑胶，甚至还热机测试了几个小时，但是就因为我一直懒装壳，一直拖着，到后来居然光头死掉了..........小烧兄及匿名机主我相信你们看我帖子都看得心情跌宕起伏，到今天应该是一下跌到谷底，呵呵，抱歉了。

但是也不必灰心，这事情没完，我向来就不是懂得认输的人，光头死掉好啊，那就有新的挑战了，呵呵，后天我订购的激光管就该到货了，CD10也许全世界都没有人象我这么详细发布出来的电路维修、光头维修、马达维修咱们都经历过了，看过了，下面咱们经历一下估计可以挑战极限的更换CD10激光管和调整CD10光耙，只要成功，就还是状态强横如新的机器，呵呵！

让咱们期待所订购的激光管组件散射角、波长、尺寸一致合用，呵呵，等好消息！

老黑子

原帖由 zheng_9527 于 2010-12-6 08:02 发表


啊？？是这样的？？那有搞头。。。那有机会一定得争取听一下这机。不过感觉很奇怪，CD10的发行量虽然不多，但是也不少，很多朋友都有的，但是这个CD10MK2在市场几乎见不到，好像比CD15的保有量还少。。。如果这机 ...

MK2很值得期待，呵呵

普通版用的20133解码，大气之余还是感觉有点粗线条。而MK2据说用pcm55还是56做解码，以多种pcm55解码机器的特点，叠加上CD10本身固有优点，如果Philips调教得当的话，我估计那可能会是台非常非常令人难忘的机器

老黑子

不是死了几个光头么，肉眼看其发光微弱甚至不发光了，监测工作电流，发现其电流上升到120-140MA了。虽然大致能推导出应该是激光强度不够，反馈管输出的检测值过低，于是APC电路自动使劲调高发射功率所致，但是还是上网查查资料，看看能否找出原因来。

转贴第一个：判断飞利浦激光头老化法

采用飞利浦激光头的影碟机，当激光头老化后，最常见的表现为不读碟。此时观察激光头光管的发光强度不像索尼激光头那样有明显减弱，且调整激光功率可调电阻往往无济于事，因此要判定飞利浦激光头(很多是使用时间不长的闲光头)是否老化有一定的难度。笔者通过检修大量的飞利浦激光头，总结经验后发现：用测激光发射二极管上的工作电压高低来快速判断激光头是否老化是一种简便、实用的有效方法。
    飞利浦光头组件上装有APC自动功率控制电路(如图1示)，该电路在激光二极管LD工作时呈负温度效应，即光输出强度随温度上升而增大时将会起自动抑制作用，这一控制原理《电子报》曾有介绍，本文不再赘述。这里只对激光发射二极管LD功率下降时的控制过程作简要分析：当LD老化时，激光功率势必下降，光输出强度减弱，监控光电二极管MD感光强度减弱，等效电阻变大，Q1的基极电压上升，其集电极电压下降，使Q2的集电极电流增大，03的集电极电流也增大，流过LD的电流增加，提高了LD的光输出功率。激光二极管LD的核心是一个P—N极，当流过LD的电流增加时，加到LD两端的电压也要升高，因此LD两端的电压高低也直接反映了LD的老化程寰，电压越高，LD老化越严重。转载请注明转自“维修吧-http://www.weixiu8.com”

    由于飞利浦激光头采用全息照相式一体化结构，所以不易测量激光二极管LD上的电压，APC电路中电容c1和LD并联，该电容的安装位置很明显，正好和物镜处于同一平面(图2示)，所以删量c1两端的电压非常方便。将数字万用表置Dc20v挡，黑笔接地，红笔接触好c1测试点，开机，物镜上、下聚焦动作，同时有红色激光发出，此时万用表上显示一测量值，一次测不准可反复测量几次；若光头还能读碟，可播放一张VCD歌碟，选播第8首或第9首歌曲，激光头移到碟片边缘，此时测量电容c1上的电压更方便。如果是三碟机，可拆下激光头、伺服电路板，按同样方法进行删量。激光头正常工作时，LD的工作电压一般在1．83-1．95v范围内。经验表明：用示波器测RF信号幅度在1.3Vp-p±0．2Vp-p范围内时，LD的工作电压越低，激光头质量越好。若LD的工作电压低于1．8v时，激光发射强度将明显减弱，也会造成不读碟故障，此时可调整APC电路上的可调电阻VR，看能否读碟；如果仍不读碟，说明APc电路或其供电电路有故障，可仔细检查排除。笔者通过删量、记录、跟踪九百多只飞利浦激光头得出一结论：激光二极管LD的工作电压在1．96v～1．99v范围内时，大部分激光头均能正常工作，但使用时间均在三个月左右便彻底损坏，电压值越高的激光头使用寿命越短；LD的工作电压达到2v～2．2v左右时，大部分光头已不能读碟，有少数激光头则出现冷机不工作，必须预热数小时才能读碟的故障；有的激光头又表现为冷机能读碟，但一张碟片还未播放完便定格停止，或播放时间越来越短的故障现象。通过测试LD的工作电压还表明：当飞利浦激光头老化后，由于LD的工作电压明显升高，即流过LD的电流增大，此时再调整APC电路上的可调电阻VR只能加剧激光二极管LD进一步老化，而不能像索尼激光头那样通过调整激光功率可调电阻使激光头修复再利用。

    采用测量LD两端电压的高低来判断新购的飞利浦激光头质量优劣具有实用意义。笔者曾对比测试过一批棕黄色和乳白色激光头的LD工作电压，发现棕黄色激光头LD的工作电压均在1.85v左右，而乳白色激光头LD的工作电压均已超过1．9v，有的甚至超过1．95v，说明乳白色光头比棕黄色激光头质量差，实际使用后也证实了这一点。需要强调的是：有的飞利浦激光头发生不读碟的故障时，测LD的工作电压只有1.9v左右，分析可能是光头中的激光接收器老化损坏。由此说明采用测激光二极管LD的工作电压来判断飞利浦激光头老化的方法有一定的局限性。这就要求维修人员在实践中灵活掌握运用，不断总结经验，使故障判断更快速、准确。

老黑子

接着转贴资料，呵呵

飞利浦圆形激光头VAM1201 / 2的应急修复

    飞利浦圆形激光头出现冷机不读碟，热机读碟；物镜中有扩散状暗红光斑而碟片不转动；读碟不畅出现停顿或马赛克；不能读 CD 碟片等等一系列故障是完全可修复的。
【故障一】冷机不读碟，热机读碟
【原 因】⒈ 圆形激光器的全息镜面、反射镜镜面与物镜镜面被雾化；⒉ 激光头可动部中的动力臂〔“弹性体”铰链〕是二维模制塑料件，由于长期频繁运动疲劳而变形，冷机超出聚焦 / 循迹伺服控制范围，热机异变结果伺服勉强还能进行误差控制。
【方法一】对于原因⒈ 可用电吹风吹干激光头内部或表面的雾气，并可在机内或机心下面放置干燥剂，以防止天冷时雾气再次袭击激光头各镜面而出现冷机不读碟的故障；
【方法二】对于原因⒉ 去掉可动部上〔物镜支架尾部〕两只微调螺钉的固封胶，然后用眼平视物镜表面，调整两只微调螺钉，纵观物镜表面和横观物镜表面应与黑色基座的纵向面和横向面平行，达到“镜纵平基纵、镜横平基横”为止，如图⒈ 所示（点击图片放大）：

【方法三】最好更换一只“铬日得” CN1201 / 12 型激光头，立即彻底解决此故障。
【故障二】物镜中有扩散状暗红光斑而碟片不转动
【原 因】 ⒈ 功率弱或光管老化；⒉ 圆形激光器的全息镜面、反射镜镜面或物镜镜面脏，透光不好。
【方法一】对于原因⒈ 观察激光头小印刷板上光功率电位器调整位置，可把 或 位置电位器调整为 位置〔即为电位器的 3 / 4 〕，若碟片转动，则说明光管好，清洁光路〔参见各种镜片清洁的方法〕，即可修复该激光头；
【方法二】对于原因⒉ 将激光头折分为光管带排线和大铁板、基座带反射镜、可动部带物镜三大块。用棉签粘上 75% 的酒精，并把棉球内的酒精弹掉或用纸吸掉，从上至下按同一方向反复多次轻轻擦拭，逐一清洁激光头各镜的表面，使之清晰干净，无水印。千万注意不能上下来回擦拭〔其后果会把反射镜镜面，物镜镜面擦花〕；更不能用纯酒精、丙铜，否则会损坏镜面镀膜。清洁结束后，把可动部装上黑色基座上，再把圆形激光器按原样插入灯孔中，即可排除故障。
【故障三】读碟不畅出现停顿或马赛克
【原 因】 ⒈ 圆形激光器的全息镜面被擦花、反射镜镜面或物镜镜面被擦花，最佳读碟光路被破坏；⒉ 可动部动力臂变形。
【方法一】对于原因⒈ 可用【故障二】中的【方法二】清洁反射镜镜面或物镜镜面；对于圆形激光器的全息镜面被擦花的处理方法，则是先用手指头来回摸擦全息镜面，利用手指头上的指纹对全息镜面进行抛光处理至最亮〔在强光下榥动呈纯蓝色〕而不至于损坏全息镜面；再用粘有 75% 的酒精棉签〔弹 / 吸掉多余的酒精〕清除抛光全息镜面上的脏污。清洁结束后，把可动部装在黑色基座上，再把圆形激光器按原样插入灯孔中，即可排除故障。
【方法二】对于原因⒉ 可用【故障一】中的【方法二】调整可动部上的两只微调螺钉来排除此故障。
【故障四】不读 CD 碟片
【原 因】　⒈ 光功率大；⒉ EF 相位偏离。
【方法一】对于原因⒈ 调整电位器减少光功率，使之能读 CD 碟片为止。
【方法二】对于原因⒉ 取下激光头，去掉光管封胶，清洁一下光路、圆形激光器的全息镜面、反射镜镜面与物镜镜面；再把圆形激光器插入灯孔中，粗调其安装位置，使之用眼睛平视圆形激光器印板上边应与黑色基座的横向面平行，如图⒉ 所示。开机试读 CD 碟片，若不读碟，可微微地顺〔左或右〕同一方向扭动一点圆形激光器印板，至到读取 CD 碟为止，然后再读取二合一的 DVCD 碟片，成功后用 502 快干胶固封（点击图片放大）。

在用 CD 碟片试读时，调整圆形激光器印板位置〔即调整 EF 相位〕，在五年维修调整中发现激光头移动非常有规律性。若位置调整偏离左〔或右〕面较大时，则激光头一次性移至边缘而停机的规律；若位置调整偏离左〔或右〕面较小时，则激光头按靠近内缘〔主轴〕
时出时进的规律移动；其调整圆形激光器印板位置与激光头移动对应规律如表⒈ 所列。

表⒈

项目		向左偏离			最佳位	向左偏离
		最大	较大	小	EF 相位准	小	较大	最大
光头移动规律	内缘	↓	↓	↓↑	读 CD 碟 进入播放状态	↓↑	↓	↓
	中部	↓						↓
	外缘	↓						↓

调整圆形激光器印板位置〔即调整 EF 相位〕时，观看激光头移动的规律，便会很快找到 EF 相位最佳点。
【故障五】不读 SVCD 碟片
【原 因】　⒈ 光功率小；⒉ EF 相位偏离。
【方法一】对于原因⒈ 调整电位器增大光功率，使之能读 SVCD 、 CD 、 DVCD 碟片为止。
【方法二】对于原因⒉ 可用【故障四】中的【方法二】调整圆形激光器印板位置〔即调整 EF 相位〕来排除此故障。
附：

拆、换圆形激光器与物镜及判定圆形全息激光器的方法

•  拆、换圆形激光器的方法
用吸锡器吸掉各脚焊锡，再用刀片切离圆形激光器与小印板，取下已损坏的圆形激光器并清除掉灯孔座上残留的胶；把好的圆形激光器的脚位正确对准小的脚位焊好，再把圆形激光器插入灯孔中，按上述图⒉ 所示粗调其安装位置，使之用眼睛平视圆形激光器印板上边应与黑色基座的横向面平行，再进行 EF 相位调整。
二、 拆、换物镜的方法
用刀片将物镜从物镜腔内剥离，并清除物镜腔内的残留胶，再把好的物镜两表面擦干净，放入物镜腔内，用棉签按住物镜的同时，将用尖烙铁粘上的热熔胶颗粒封好物镜双耳边缘〔注意不要烫伤物镜边〕，最后再擦拭一次物镜即可。
三、 判定圆形全息激光器的方法
飞利浦公司采用夏普公司早期生产的 LTOH30A / P / J 型〔全密封 / 半密封〕三种圆形全息激光器生产出飞利浦系列 VCD 机心，配置在国产各型 VCD 播放机中，使用已有些年头，其圆形全息激光器不是失败，就是严重老化，或余下很有限的寿命。其判定的方法有以下两种。

观看暗红光形状的简易法

⒈ 用 YX — 960TR 型三用表观看物镜光斑形状判定法
将采用圆形全息激光器构成的激光头从机心中取下，用 YX- — 960TR 型三用表〔其电阻× 1 挡内置有两节 1.5V 的电池〕电阻× 1 挡，将红表笔接触排线第⑥脚，黑表笔接触排线第⑤脚，然后从物镜中观光斑形状进行判定：
•  无暗红光斑者为“死管”；
•  只在物镜中央出现一点暗红光斑者为严重老化管，如图⒈ 所示。其原因是内附激光器发射的光太弱，全息镜片衍射不出清晰可见的谱线。

图⒈ 严重老化管暗红光斑
•  从物镜观看如图⒉ 所示，有向边缘扩散清晰可见耀眼的暗红光斑者为可修复的好管。

图⒉ 耀眼的暗红光斑
⒉ 外加 3V 电池观看物镜光斑形状判定法
在无 YX — 960TR 型三用表的情况下，可用 2 节 1.5V 电池，串接一只 2.2 欧电阻，按图⒊ 所示对圆形全息激光器构成的激光头加电，观看物镜光斑形状进行判定：
•  无暗红光斑者为“死管”；
•  只在物镜中央出现一点暗红光斑者为严重老化管，如图⒈ 所示。
•  清晰可见有向边缘扩散耀眼的暗红光斑者为可修复的好管，如图⒉ 所示。

图⒊ 外加 3 V 电池观看物镜光斑形状之电路图

电流测量法

用一只 100mA 电流表和一只 2.2 欧电阻，与 2 节 1.5V 电池接起来构成一个外加电源。按图⒋ 所示对图形全息激光器构成的激光头加电，观看电流表中的电流进行判定：
⒈ 电流表中无电流指示或超过 60m A ，物镜中又无暗红光斑者为“死管”；
⒉ 电流表中为 55 m A ，物镜中出现一点暗红光斑者为严重老化管；
⒊ 电流表中为 55 m A~60 m A ，物镜中又有向边缘扩散清晰可见耀眼的暗红光斑者为完好的激光管，此激光管可修复。

　　　　　　　　图⒋　电流测量法
综上所述的飞利浦圆管 VAM 1201 / 2 的激光头修复方法为应急处理方法，不能达到激光头的最佳读碟状态，也无法保证激光头的使用寿命，在某种视盘机上修复，就只能在某种视盘机上读碟，而不能在其他同型号激光头的视盘机上读碟，不兼容其它视盘机读碟，要使视盘机读碟好，兼容读碟多建议更换一只“铬日得” CN ----—1202 / 12 型激光头。

rasetsu

原帖由 老黑子 于 2010-12-6 16:24 发表




你的机器我估计需要维护下电容，清洗或者更换下光头，动作应该不是很大，呵呵。要不联系下Gaogaoli或者顾大师给解决？

因为有的碟能顺利读取，我估计问题应该不是太大，刚收到的机器当时没仔细试机，回家发现有问题，自己也不敢去拆，机器不错，想想修好还是自留吧。
先谢谢楼主了，听取建议联系一下大师先~

老黑子

原帖由 gaogaoli123 于 2010-12-7 11:04 发表
CDM12系列的管子还是好换的，一体的，但是到了那些别的型号就难了[s:57]

让我们发扬乐观的革命主义精神，以及革命的乐观主义精神，牢牢抓住历史机遇，以更大决心和勇气，全面插进各种管子吧！

pc3259887

LT022MC激光管可用,要修CD10激光頭困難在於看不到光靶!光靶直接做在PCB上背後又覆銅光線無法從背後照進去.......(可能要把光靶被後覆銅去處,完成後再貼銅箔貼紙)

pc3259887

[s:20] 對了!它是單光束的.光點要對準光靶中心一個小點,在放大鏡下可看出來.....祝你成功

老黑子

原帖由 pc3259887 于 2010-12-7 12:50 发表
[s:20] 對了!它是單光束的.光點要對準光靶中心一個小點,在放大鏡下可看出來.....祝你成功

哈哈，明显楼主是研究过的嘛！

其实就是这么简单，我也是拿着光头找过光耙5个接收管的位置，确定可以想办法去调整它，才彻底拆开它的，呵呵，完全没有把握的事情我不做的，做就说明多少有几分把握[s:146]

老黑子

光头紧缺，在光头事故后，暂时连试机的光头都没有了。所以今天把前几天郑州寄来的聚焦线圈烧毁的机器拿出来，修理下线圈，看光头是否可以使用。

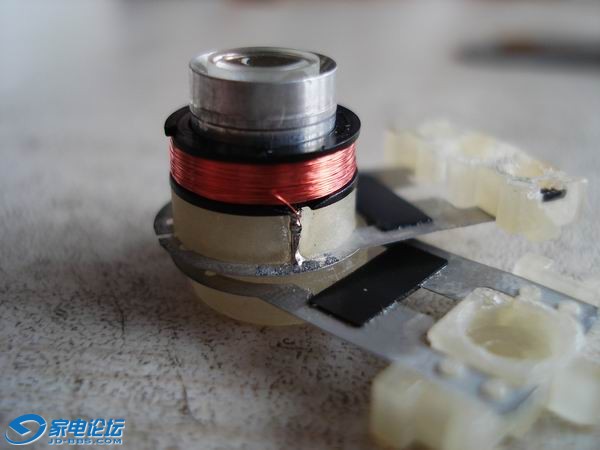

这次线圈断的位置很好修，断的是外圈，可以直接用小刀挑起，退一圈，然后直接焊上引脚。



但是光头还是不行的，信号不正常，出不来正常的鱼网纹。



cd10光头有很多种坏法，以信号不正常的修理最为痛苦。接收耙背面那个无法焊接到的位置排线脱落已经是其中最简单的.......接收耙击穿或者性能下降是没有办法修的，接收耙内部上方与付科棱镜中间还有个小镜头，难以拆开，其与付科棱镜脏污、发霉、水气——都是很难处理的事情........



而聚焦镜片下的这个内部镜片，因为年代久远胶水干脆，也经常会松脱移位，这个看似简单，粘回即可，但是往往每每粘回，性能都难以保证如新，往往要反复测试后再粘，呵呵



颇有些发货前还好好的摇头机器，经过快递后就不行了，就是上面这个小镜头胶水干裂后，经过震动，翘起来一点啊什么的..............曾经有机主发生快递后不读碟的情况，我教他拍打一下机器，结果居然真的拍拍就恢复读碟了，哈哈

[ 本帖最后由 老黑子 于 2010-12-7 14:13 编辑 ]

老黑子

今天收到个返修的机器，修好寄回给机主，打包严实，缓冲足够，但是机主却说还是不行，还是坏的.........

轻轻打开后盖一看................晕死了...................光头排线断裂了一半，注意那条亮线，齐刷刷断了............天啊...........................

是不是顺疯是一路拿着包裹上下左右使劲摇过去的啊？？？摇成这样真的要费点力气呢！！



我感觉，快递员都是摇滚的！必须的！！[s:111]
