海美迪最新HD300B Plus 拆解实拍 1073C+芯片支持次世代源码高清之友评测系列!

lsjun · 发表于 2010-12-7 12:00

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

Realtek 1073方案高清机在过去的1年多时间里，因为软件功能强大、兼容RMVB、支持在线视频以及性价比高等多方面的特点，迅速进入并占领了大量高清机市场份额。而在1073芯片方案中，海美迪品牌因为强有力的软件开发，独树一帜，在众多1073方案产品中取得了市场和消费者的认可。时隔1年，在越来越多的朋友不满意1073不支持TrueHD音轨及次世代音效时，海美迪又推出的1073的增强方案1073DD C+的最新机型:HD300B Plus。
　　1073DD C+相比1073DD到底有多少改进，300B Plus相比老款在硬件上又有何不同，带着这些问题，高清之友为大家带来了海美迪新款HD300B Plus的最新硬件拆解及软件使用测试报道。

本文导航:
第01页:HD300B Plus简介
第02页:外观实拍图
第03页:机器接口图
第04页:附件及包装
第05页:内部结构拆解
第06页:主板用料及芯片

2011-1-23 1.0.4.50

给力2011，海美迪固件率先在RTD最新SDK上支持DTSHD、TRUEHD降解输出，以及增加对DTS、AC3、WMA、AAC单独设置选项。

1.0.4.5 (2011-1-22)
1) 次时代音频 DTS-HDMA、TRUEHD 降级输出和源码输出，可以通过设置配置
2）增加高级音频设置，可以单独对DTS、AC3、WMA、AAC做源码或解码输出的选择；
3) HDMI输出为RAW的时候， LPCM7.1 以 7.1输出（之前是2.0)
4) 增强HDMI电视兼容性，解决部分有硬件问题的电视上面，只有图像没有声音的情况；
5) 解决屏幕保护后，字幕不显示的问题

下载地址：
http://dl.himedia-tech.cn/104.5/HD300B_1.0.4.5.rar HD300A/HD300B

http://dl.himedia-tech.cn/104.5/HD500B_1.0.4.5.rar HD500B

http://dl.himedia-tech.cn/104.5/HD560B_1.0.4.5.rar HD560B

已知问题：
有些电影在开始播放的时候，可能音频识别不准，没有源码输出，通过暂停再播放可以识别到正确格式。下个版本修复。

次时代源码输出

次时代源码输出，降级输出设置

AC3、DTS, WMA/AAC 高级音频设置，独立为每个音频设置是否源码输出

[ 本帖最后由 lsjun 于 2011-1-24 10:06 编辑 ]

lsjun · 发表于 2010-12-7 12:01

HD300B Plus 新款采用最新Realtek 1073DD GA15C+芯片，相比老款1073DD芯片增加了对次世代音轨Dolby TrueHD的解码及Dts-HD MA 源码输出。

机器的外壳也有改进,表面进行了拉丝工艺处理,硬盘抽取架更新后整体搭配也更为协调。相比老款HD300B是既增加了次世代源码输出功能，硬件上也有所增强，而在价格方面则是加料不加价，目前的促销价仅为550元，是时候入手了哦！

[ 本帖最后由 lsjun 于 2010-12-7 12:10 编辑 ]

lsjun · 发表于 2010-12-7 12:01

机器外观实拍图:

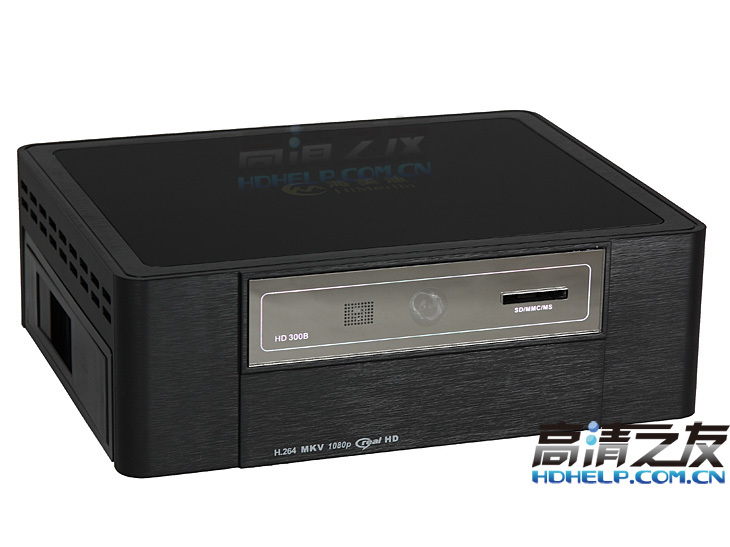

　　海美迪HD300B PLus继续沿用了HD300B的设计，不过相比HD300B有不少改进。

　　首先是硬盘抽取架的改进，新款硬盘架与机壳的搭配更为协调。

然后是HD300B Plus 机壳表面处理工艺有所加强，虽然是塑料材质，但经过拉丝工艺处理后，也蛮有质感。

蓝色状态指示灯的亮度控制得不错，不过如果在对光线要求较高的投影室，硕大的指示灯还是显得有点扎眼。

侧置的排风扇配合机身右侧的进风口，可以有效排除机器工作时主板和硬盘产生的热量。HD300B Plus采用的风扇经过了降速处理，工作时的噪声比较小，基本上要把耳朵贴着通风孔或者夜深人静时才能听到风扇的声音，静音效果令人满意。当然静音和散热往往不可兼得，以笔者的经验，HD300B这种内置硬盘架设计的机器，最好还是使用西部数据绿盘或者希捷７２００.ＬＰ这类低发热硬盘，象希捷7200.11或者日立５张碟片的发热大户，还是不建议在HD300B Plus里内置使用。

海美迪HD300B Plus，硬盘抽取位仍被设计在机身左侧，轻轻推拉，即可完成硬盘的更换，使用上比较方便。

HD300B Plus的外观中规中矩，硬盘架和表面工艺的改进相比HD300B有所加强，但其720元的定价在现阶段1073方案高清机中算比较高的了，笔者认为应该具备ＶＦＤ显示窗口才对得起其定价。HD300B Plus没有增加VFD显示板比较遗憾。

[ 本帖最后由 lsjun 于 2010-12-7 12:11 编辑 ]

lsjun · 发表于 2010-12-7 12:01

机器接口图:
　　海美迪HD300B Plus的背部接口也比较丰富，HDMI 1.3 高清色差　复合视频光纤　同轴　USB 2.0 USB-PC　外接Sata应有尽有。

网络接口和两组USB 2.0接口采用加固设计，可以有效防止经常插拔损坏接口。

复合视频、高清色差、同轴接口特写。

最后是一组外接SATA接口，使用机器搭配的专用SATA电源一体连接线，可以方便的连接光驱或者第二块SATA硬盘。这种供电+SATA一体的专用接口，相比标准的E-SATA接口，可以做到供电和数据一线通，减少了使用E-SATA硬盘盒还需要外接电源的麻烦。不过由于要给连接的设备供电，所以在使用时要注意功率匹配还有不能在开机状态下热插拔。原配的12V 3A电源一般只供机器+1块硬盘或者一只光驱使用，如果同时连接2块硬盘或者内置硬盘+外接光驱时，从供电功率方面来看，还是建议大家接第二个电源或者换用12V 4A 电源更为稳妥。

HD300B Plus 外接光驱示意图

[ 本帖最后由 lsjun 于 2010-12-7 12:12 编辑 ]

lsjun · 发表于 2010-12-7 12:01

HD300B Plus包装及附件

　　HD300B Plus的包装仍然是沿用了300B 500B系列的设计，简洁的纸箱+珍珠棉内垫，可以有效的起到防震保护作用。不过鉴于国内快递运输企业的现状，如果网购机器，发货时还需要外面再用气泡膜包裹再加上厚实的牛皮纸箱才能确保运输安全。

HD300B Plus附件盒里包揽了电源、遥控器、SATA电源一体线、HDMI连接线以及普通AV连接线，基本满足了大家的设备连接需要。当然附送的线材都比较一般，如果您是发烧友，HDMI、光纤、同轴等线材都还需要自己选购更高规格的产品。

HD300B Plus的遥控器功能较多，密密麻麻共有５２个功能键，使用中感觉按键偏软。

[ 本帖最后由 lsjun 于 2010-12-7 13:18 编辑 ]

lsjun · 发表于 2010-12-7 12:01

HD300B Plus内部结构图
　　看完HD300 Plus外观及接口，相信大家也想知道内部相比HD300B有没有改进，这样一来HD300B Plus又逃脱不了被拆解的命运。HD300B Plus的拆解并不困难，拧下底部３颗及后面板２颗螺丝就可以顺利取下底部。

　　在这里要先提下300B Plus缺点，选用的硬盘架有个粗硬的弹簧铁丝固定在硬盘上方，这个压簧原本设计是可以使用象希捷单碟５００Ｇ这类薄盘的，但对于绝大多数用户来说，这个弹簧的坏处大于作用。在更换硬盘的抽取过程中，因为直接与硬盘盘体表面接触，既会增加抽取硬盘的涩度，而且会在光滑的硬盘表面留下划痕。笔者在使用这类高清机产品时，往往是第一时间费点精力打开机盖拆除或者直接拿尖嘴钳剪掉。要不硬盘标签磨损严重的话，厂家不保就杯具了。期待厂家后续生产的产品在装配时取下这个弹簧。

HD300B Plus仍采用了外置电源、内置硬盘架的紧凑型设计。在主板的上方空间安置了硬盘抽取支架。内置硬盘架的紧凑型号产品，大家也不少见，硬盘抽取位开口既有在左侧也有在右侧的。硬盘架出口安排在左侧的，一般是为了把主板安装于硬盘架上方，这样的好处是可以加强主板的散热以及减少硬盘自身重量和工作时震动对主板带来的压力。而硬盘出口安排在右侧，则主板和硬盘架的固定位置必定重合，增加硬盘架固定方面的难度。

机箱底部右侧开设了整齐的一排进风孔，与安置在机箱左侧的排风扇形成的风道，可以有效排除主机工作时主芯片及硬盘产生的热量。
　　到这里我们仍没看出HD300B Plus相比HD300B内部有什么改进，为了更一步看清主板上的元件，笔者只得继续拆解。

[ 本帖最后由 lsjun 于 2010-12-7 13:18 编辑 ]

lsjun · 发表于 2010-12-7 12:01

HD300B Plus主板用料及芯片图

　　Realtek 1073DD+ 是个集成度很高的单芯片方案，芯片直接内置了HDMI 1.3、SataII的支持。因此从正面看上去，主板显得很空。主芯片的四周分布着1颗内存芯片和闪存芯片，主芯片上覆盖了一个铝质散热片，主板上的电容为普通的液态电解电容，整体做工和用料中规中矩。主板的设计版本号为V1.5，看上去HD300B也经过了多次改版。

进一步拆掉散热片，在主芯片与散热片之间，还覆盖了一层导热硅胶条，加强主芯片的散热。

揭下导热胶条后，整体最重要的主芯片就浮出水面了。从这个角度可以看清为RTD1073DD　A4015A1应该是生产周期，而第三行的ＧＡ１５Ｃ＋即代表主芯片采用了升级版1073C+。1073C+相比1073DD主要增加了对Dolby TrueHD音轨的支持及Dts-HD MA 等次世代音轨源码输出。而老款的1073DD芯片既不能支持TrueHD，也不能源码输出，过去一直是Realtek在音效方面落后于Sigma Designs方案的重要一环，现在有了1073C+的改进，Realtek与Sigma的差距再次缩小，Realtek 1073C+的性价比又更上一层楼。

大家可能会问，如果判断自已买到的产品是不是1073C+，难道大家都要象笔者这样深度拆机才能验证么。答案是不必的，老款1073DD芯片，通过升级最新固件可以实现对Dolby TrueHD的识别，但仅能解码而已，对于Dts-HD MA等次世代音轨是不能源码输出的，是不是1073C+，连上次世代功放，源码输出即可验明正身。

内存采用的是南亚颗粒，编号NT5T64M16DG-AC，规格和型号是64Mx16的 NT5TU64M16DG-AC BGA-84ball 1.8V DDR2-800 单粒128MB。

而存放固件用的Nand Flash则采用的是海力士Hynix HY27UF082G2D 容量为2G Bit 256Mb。

位于机箱前面板背部的这块板集成了红外遥控接收及三合一读卡器,采用了创惟（GenesysLogic)GL827L芯片。

[ 本帖最后由 lsjun 于 2010-12-7 13:19 编辑 ]

lsjun · 发表于 2010-12-7 12:01

300B Plus UI界面:
　　 300B Plus界面类似PS3的XMB十字界面，
网络、视频、音乐、图片、系统等5个大项及各小项设置选项可以按上下左右箭头循环滚动显示。

300B Plus内置12套精彩的桌面主题图片,跟Windows桌面主题一样，用户可以自己设定喜欢的样式。主题图片可以自由更换，在遥控操作时还有淡入淡出和左右滚动效果，看起来绚丽多彩而且动感十足。
