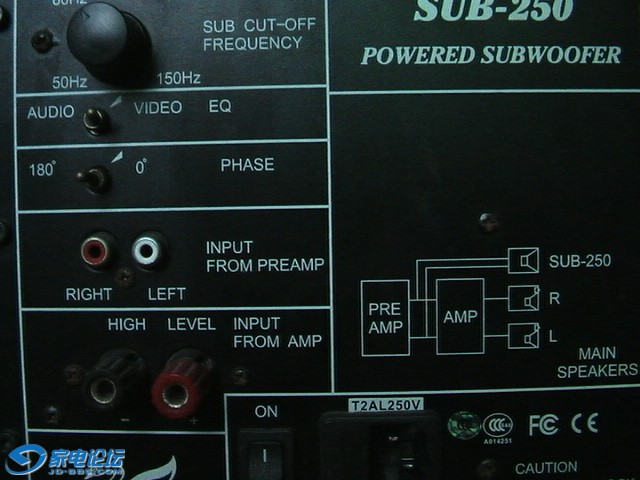

低音炮的连接方式？（附图）

halohuhai

喇叭·接线柱的作用？[s:97]


[ 本帖最后由 halohuhai 于 2010-12-9 16:54 编辑 ]

halohuhai

交易区新帖推荐

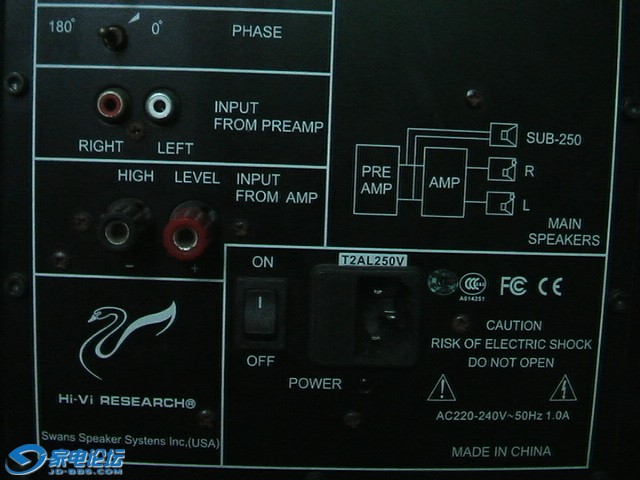

一直使用RCA端口连接。喇叭接线柱标示输入没有输出？旁边的连接图是2.1[s:31]
说明书也未注明！
难道是前级放大器高电平分两路同时输出到低音炮和后级放大器的意思？

szg.123

原帖由 halohuhai 于 2010-12-9 17:16 发表
一直使用RCA端口连接。喇叭接线柱标示输入没有输出？旁边的连接图是2.1[s:31]
说明书也未注明！
难道是前级放大器高电平分两路同时输出到低音炮和后级放大器的意思？

喇叭接线柱也是输入端口。

halohuhai

[s:21]
是否指RCA是前级信号输入。接线柱是后级放大后的信号输入用？

szg.123

是的

szg.123

交易区新帖推荐

来 学习的 呵呵

halohuhai

内部电路图！！！[s:20]
先下来收藏了[s:15]
兄弟够专业！谢谢！[s:21]

中尉

原帖由 halohuhai 于 2010-12-9 17:16 发表
难道是前级放大器高电平分两路同时输出到低音炮和后级放大器的意思？

前级出来的是低电平信号[s:15]

示意图是说从L、R两路各取一路信号给低音炮。一般接L就可以。

很讨厌这种有高电平输入、没有高电平输出的炮[s:18] ，前两天做一套5.2系统的评测时，也是在这个问题上被摆了一道。

halohuhai

感谢斑竹的回复[s:21]
我也觉得那个高电平喇叭输入没什么实用价值，居然没有输出[s:8]

赵晖

日系低端AV功放想要加装后级输入的话
各位可以参考一下喇叭接线柱的输入电路

这个是标准的扬声器输入到后级功放的电路
优点是无需改动原有的AV功放

缺点是相对真正的前级输出机型，声音要稍微差点

halohuhai

[s:20] 这个倒是提醒了我。

[ 本帖最后由 halohuhai 于 2010-12-12 13:51 编辑 ]

anshaojin

原帖由 halohuhai 于 2010-12-10 14:04 发表
感谢斑竹的回复[s:21]
我也觉得那个高电平喇叭输入没什么实用价值，居然没有输出[s:8]

呵呵。这是给有5.1功放的用户用的。专门有一路低音放大输出。
