浅析爱华XP7（更新完毕，1.6）

爱人332681713 · 发表于 2011-1-2 22:43

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

爱华，在玩随身听的朋友心中，这是一个充满着传奇色彩的品牌，他的声音让很多80至90年代初出生的朋友脑海中留下了难以磨灭的映像，从模拟时代的磁带随身听，JX，J，PX，PL，P
2，3，5，7系列的磁带机都成了爱华迷热烈追捧的对像，在加入了强大的BBE以后，那张椭圆的带有BBE的橙色标签更是成了爱华最闪耀的亮点。这些机器搭配爱华的自家生产的耳塞更是如虎添翼，声音表现得有声有色。虽然在过度到数字时代，爱华因种种原因在ＣＤ随身听上失去了磁带机的那种色彩，但在那些平平的绿叶丛中也不乏有点缀的鲜花。尽管爱华在CD随身听上是失败的，但是也不可否认，爱华的声音确实很有特点，三频衔接得很宽松，声场宽广，高频亮丽，中频厚实，DSL下潜得很深，速度，弹性很给人震憾，这样的声音陪伴许多的朋友度过了难忘的学生时代。每当看到曾经用过的机器，都会想起它发出的那魂牵梦饶的声音，回忆起当年美好的时光，这是一种甜蜜。当这个品牌像夕阳般的渐渐远离它的光辉，走向黑暗，不少人开始怀念，也因此对爱华产生了一种情结。
我是从去年初才开始上论坛玩机器的，一晃都快两年了，没玩过像555，D100，6819，DCP92,DCP150这样的顶级的机器，也不知道那些声音用什么来形容，没米，机器玩得少。爱华的XP7是我听过的最有听箱子那种味道的机器，听摇滚，它的低频真的就像海浪般的一波接一波，永不间断，就一个字，爽！但是几呼所有爱华的机器都存在一个很经典的问题：电容问题。大多无拆修的磁带机都因电容失效发出刺耳的啸叫声，大多无拆修的CD也因电容问题不读碟等。本人没什么技术，也没什么文化，玩过一两个XP7，不敢高谈阔论，就在此与大家交流一下自己浅薄的经验吧，让大家见笑了。

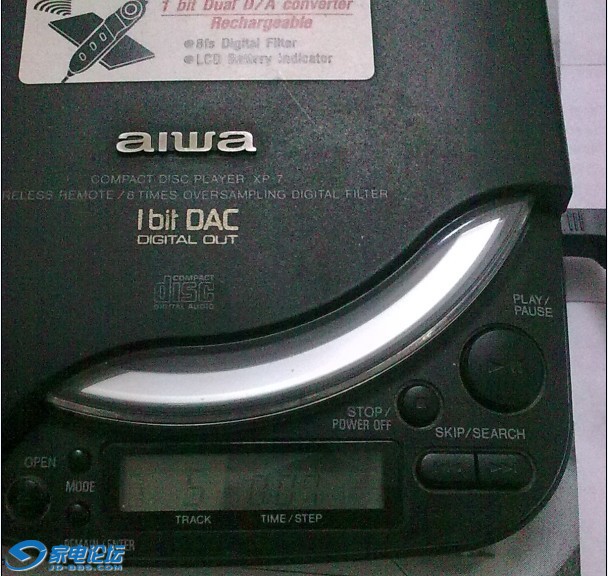

这个机器总的来说有两个版本，就简单的分为早期和后期吧，内部主要IC见表：

	射频放大器	伺服	驱动	信号处理器	D/A转换器	耳放
早期	CXA1271	CXA1272	LB8106	CXD1167	TC9237	BA3570
后期	CXA1271	CXA1272	LB8106	CXD2500	SM5871	BA3570

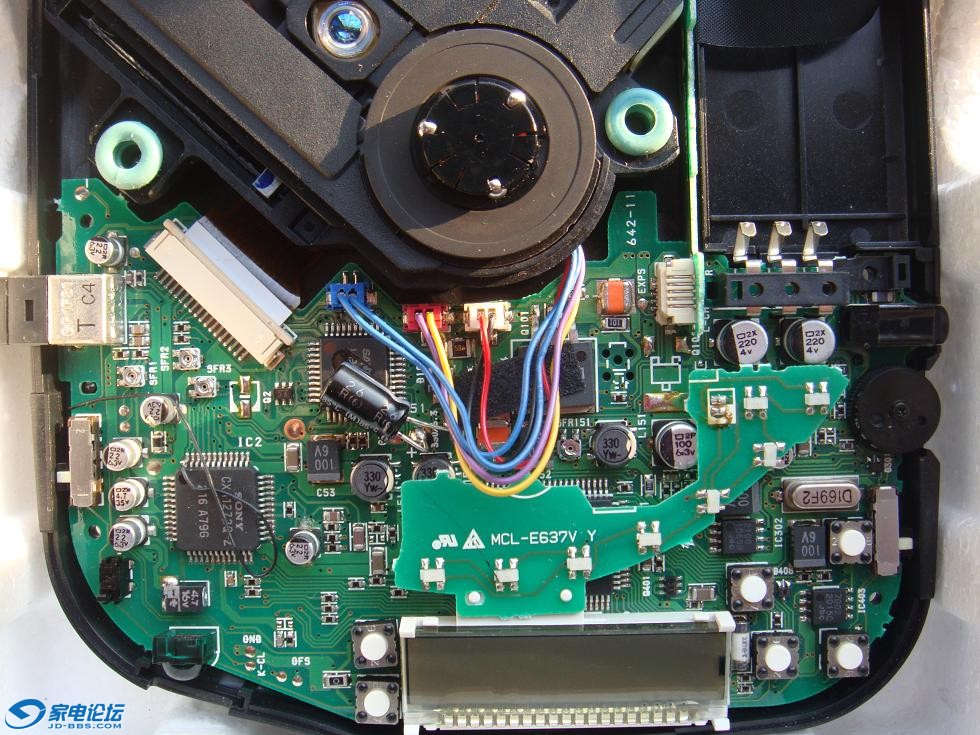

可以看得出，早期和后期主要的区别在于DSP和DAC的不同，后期的DSP又分为CXD2500AQ和BQ两种。以个人愚见，其实爱华的XP7是一个一直在改进的机器，早期的机器飞线较多，玩过的朋友都知道，发光板上都有至少三条飞线，BA3570附近有一条直飞到电源接口附近。后期的有的没有，有的只有一条就是CXD1272的最后那只脚飞至底面。做工和用料方面，早期用的电容质量不错，很少有电容漏水的现像，后期则相反，想找一个不漏液的电容真的很难。在调音方面，早期的DSL比较浑厚，刚猛，气势庞勃，解析稍差，粗糙，听久了让人觉得累，后期的DSL没那么浑厚了，量感有所下降，但是弹性有所增加，解析，高频都提升了点点，高频甚至有点刺，但是还是一样的爱华风格，声音霸气，仍然是当之不愧的流行之王。

[ 本帖最后由爱人332681713 于 2011-1-6 19:38 编辑 ]

爱人332681713 · 发表于 2011-1-2 22:43

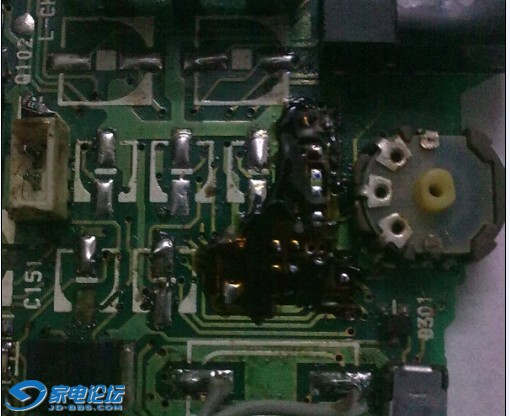

早期的爱华XP7玩过一个，不是很喜欢，后来送朋友了。后期的玩过几个，各种板被腐蚀的现像也见过了。至现在那些无拆修的处女机我是不想要的，板太难清理干净，如果那些漏在板上的电容液还没有干涸，那么用棉签沾点洒精可能还可以清除，但是那些干了的电容漏液，已变成粉沫劳劳的粘在元件四周，想清理就难了。所以有时还是叫鸡的爽，运气好的可能还会遇到一个板完全没有被腐蚀的，只是电路有点翘皮了，因为有可能这些机电容问题发现得早，也许在它出厂的几年后就被人家换过电容了。但是我人品没那么好，叫不到那么骚的鸡。下面就看看到底是叫鸡爽还是处女爽吧。

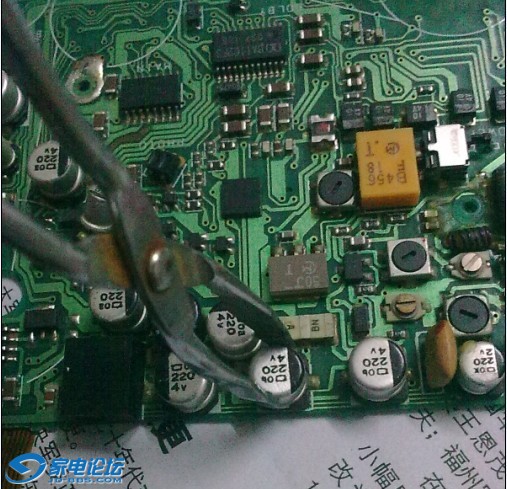

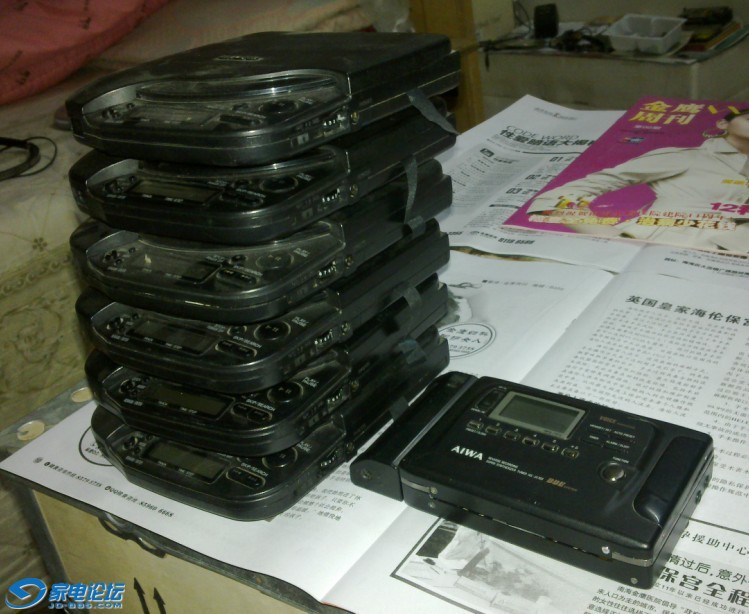

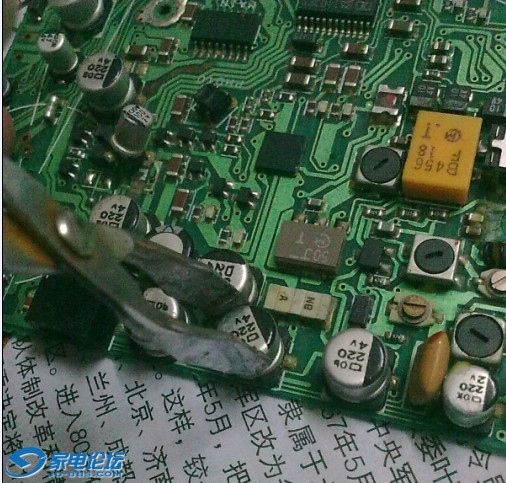

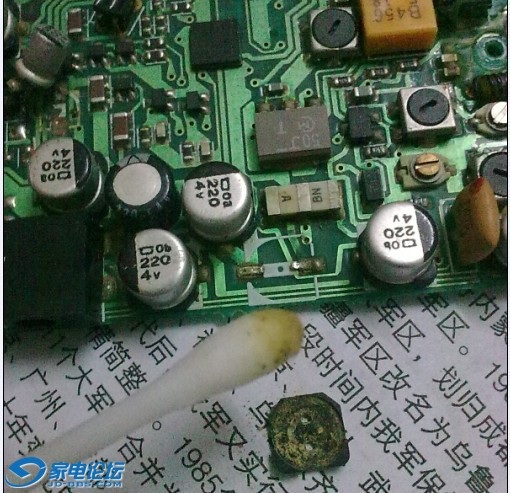

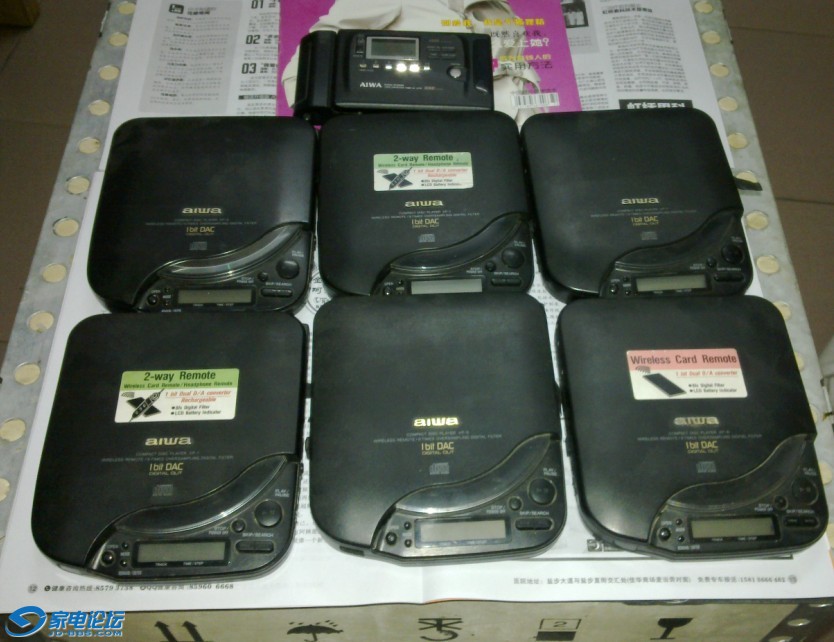

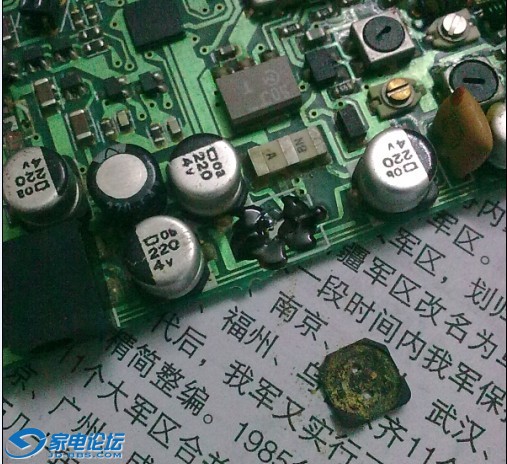

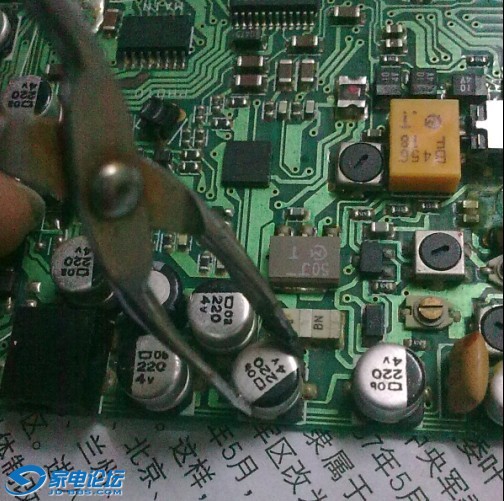

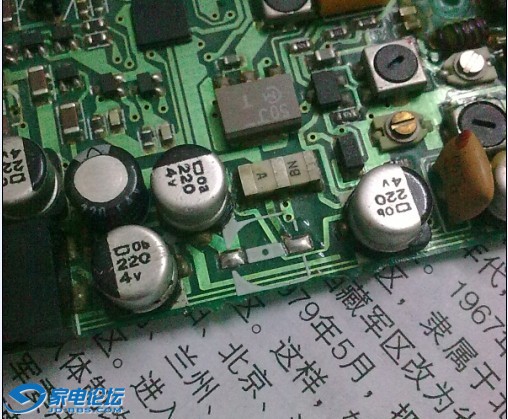

感谢walkman20对我的信任，一口气寄了四个爱华的XP6/7给我，虽然我只会用用烙铁，没什么技术，那些图纸什么的不会看，那些线路就更不要说跟得到了，但是我有上进心。俗话说得好，虽然你开鸥歌，我开摩托车，但是我敢撞你你不敢撞我。一打开机器，哦，原来还真的有处女，还两个，可以双飞了，哈哈。还有一个不通电，真的没哲，不通电的机不会修。还是先双飞先吧。幸好的是那些电容漏液还没完全的干涸，但是那些坏的电容怎么拿下来呢，这个简单，我总是很暴力的，用一个小夹子夹住电容不停的左右旋转，直到电容的脚断列从板上自然的脱落，只留下一个底座在上面。因为都是坏电容了，如果拿烙铁取下，首先是太费工夫了，最重要的是有可能你的烙铁头就over了，修过爱华机器的朋友都应该知道，当烙铁碰到电容液的时候很容易氧化，会造成上锡困难，不好用，那些被氧化了的电容脚十分的难用烙铁容化掉，还会发出一种很难闻的味道。左右旋转，可以保护电路不会翘皮，如果是上下这样拔出来，搞得不好电路板很易坏的。

接下来就是用酒精清洗下板，再往板上上松香，这时，有了助焊济才用烙铁去把断在板上的电容脚焊下，因为这样一可以保护好焊头，二可以把电容液完全的清除，还可以有很漂亮的焊点。

最后一步，再用酒精清洗。因为忘记照这个步昼的照片了，就以爱华J系列的磁带机为例吧，如果哪位朋友有更高明的方法还请教下。

[ 本帖最后由爱人332681713 于 2011-1-2 23:10 编辑 ]

爱人332681713 · 发表于 2011-1-2 22:43

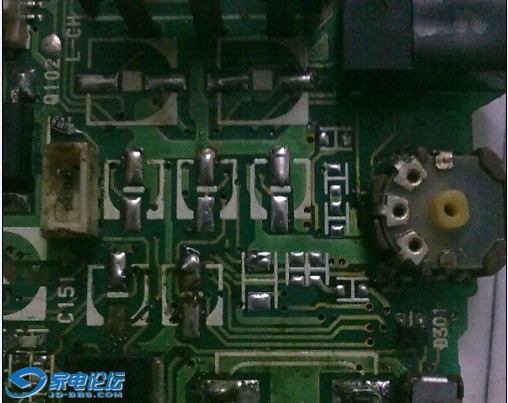

贴片电容清理完了之后，很多朋友也许都会认为完事了，我换上新的电容就OK搞定了，不急，不急，所有的贴片电容清除后，板也清洗好了后，不防有点耐心，检查下板是否有断路，最容易出现的地方就是穿过板的那些小孔，必要的时候最好把有电容的地方周围的孔全都查下。最关健的与声音很有关系的地方，就是耳放部份了。因为耳放部份贴片电容多，漏水也多，清得不好声音可能会偏音，浑等，继续看吧。

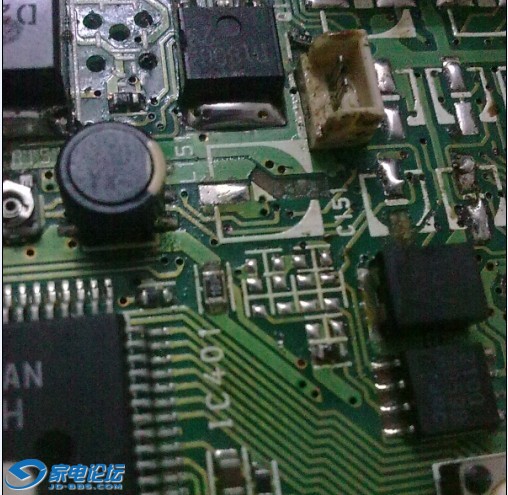

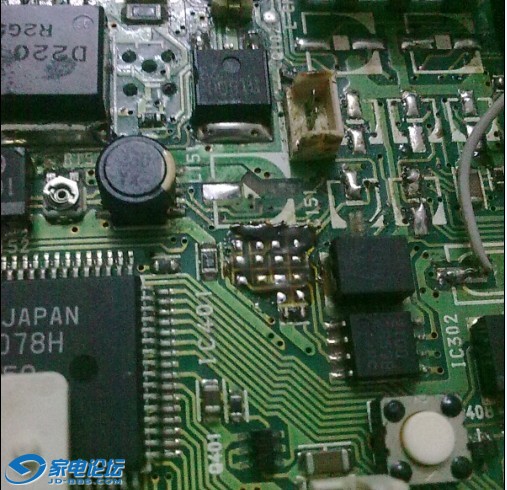

在这也分享下自己卸BA3570的方法。找一根大小合适的导线，先把一边的脚全部短接起来，再用烙铁加热，等锡容化以后轻轻用小刀一翘，一边的脚就与板分离了，另一边也一样，取下这个IC对没有风枪的朋友一样的也简单，相信自己
，呵呵。IC拆下后，先用酒精清洗下板，再上点松香，清干净点，把焊点搞漂亮点，再用酒精洗，然后再清洗下BA3570这样第一步就成功了，下面的就要有点耐心搞了。

[ 本帖最后由爱人332681713 于 2011-1-2 23:15 编辑 ]

爱人332681713 · 发表于 2011-1-2 22:44

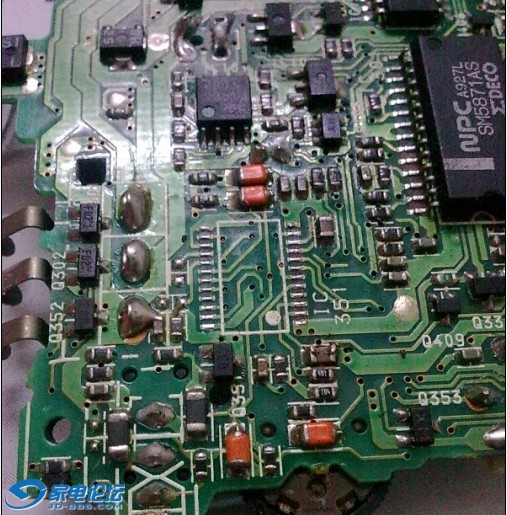

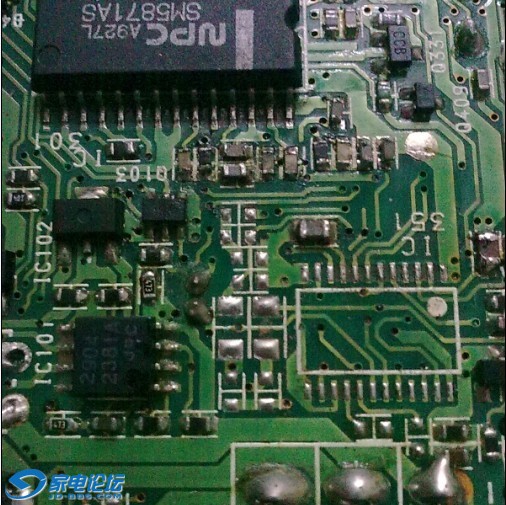

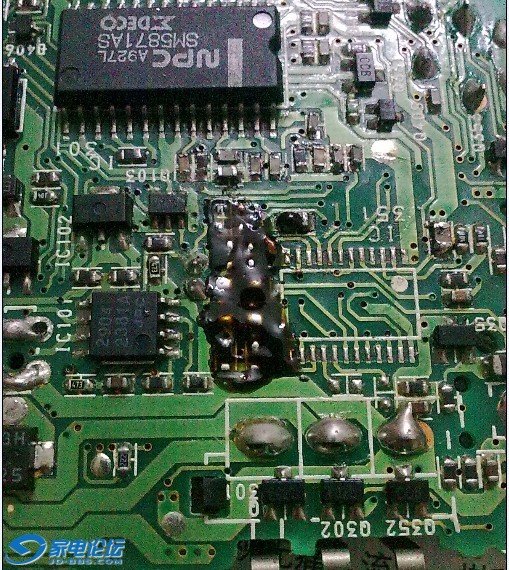

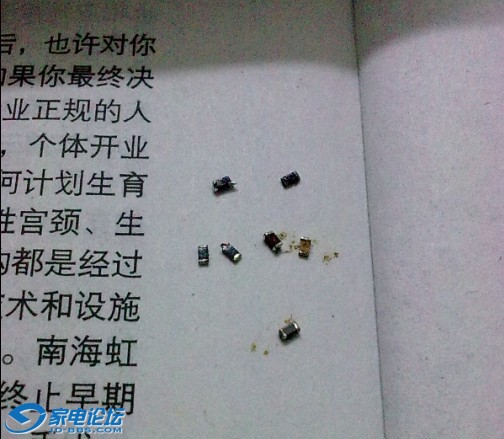

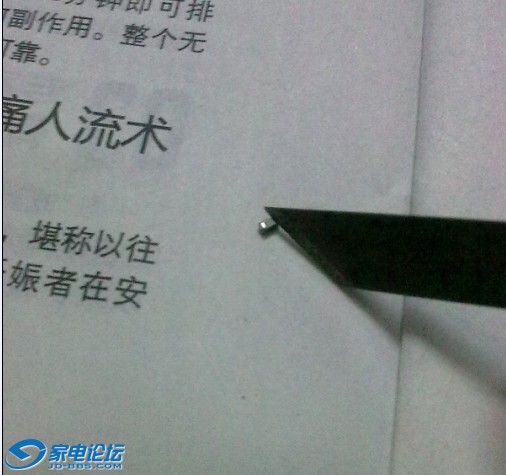

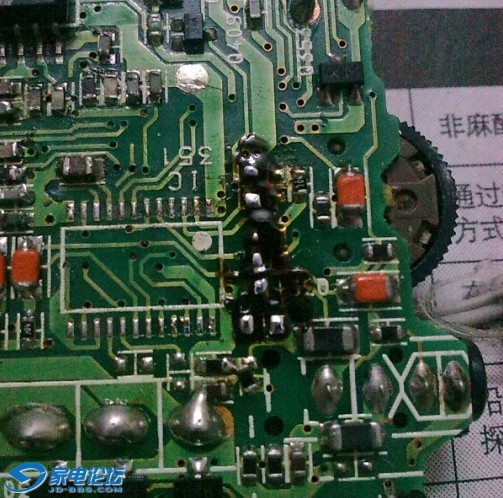

这个位置很容易受到上面那个100U的电容污染，这个机就中招了，把JRC2100附近这些小元件全部拆下，按位置排好，可别搞错了，清理好板，再把那些微小的元件用小刀轻轻的刮去上面干涸的电容液，最好也清洗下，这样再用捏子夹稳把这些小家伙一个个的焊上去。图中的这些部位，是DAC至LPF再至耳放BA3570的线路和元件，大多偏音的机器可能都是其中一个部位没清理好而导至偏音的。

[ 本帖最后由爱人332681713 于 2011-1-3 12:48 编辑 ]

爱人332681713 · 发表于 2011-1-2 22:50

其次，除了耳放部份，其它被电容污染的地方也一样的清理

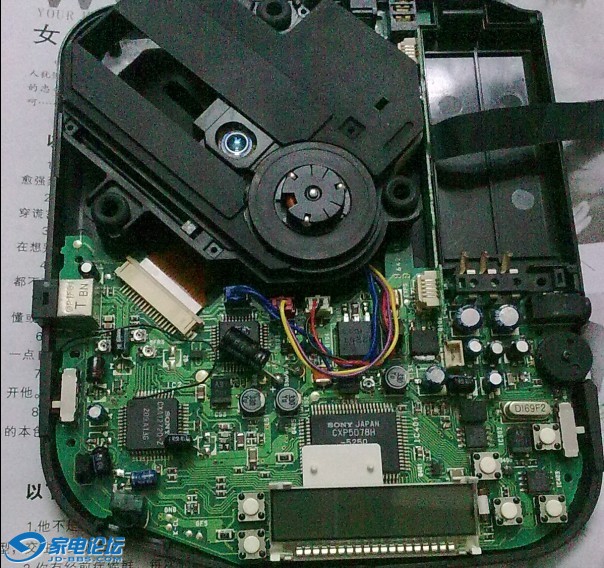

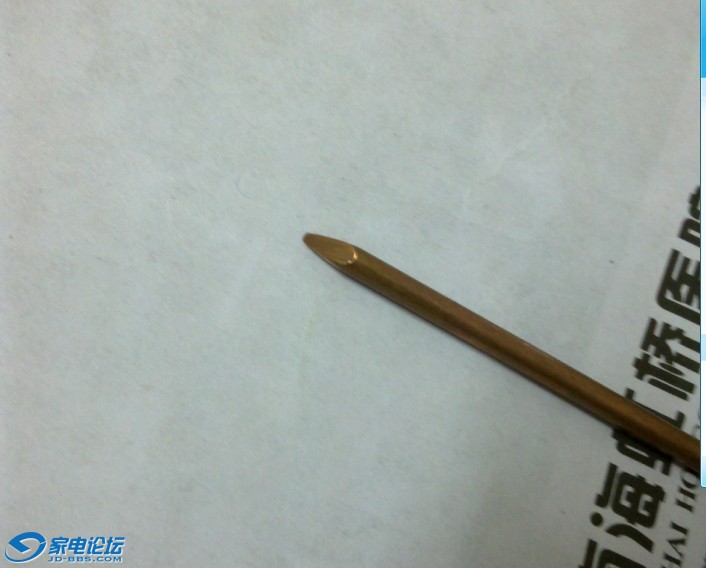

，只要觉得得有电容的地方，都应该这样的搞定它，好了，完全的清理好了，再焊上好的电容，装上光头，工作，真是太兴奋了，这些处女机，在打理后不须要新的光头，也不须要调板上的电位器，也不用调光头上的电位器，一样刷刷的读，也没有出现有坛友说的用电池听DSL有爆音，声音就不说了，经过这样的修理，整个过程中就是一个享受了，声音只是更能安尉内心的一个因素。四个机已修好其三了，声音都一样，没什么差别，第四个不通电，没那技术，等日后有心情再慢慢搞它了，还有一个40米从论坛收的，也没空去理，这样的清理机器真的很费神，有时玩起游戏来又没心情去搞，一个星期都搞不定一个。焊那些那么小的元件没有很好的焊头又焊不好，连捏子都难夹得稳的东西想焊得像机器焊的那么好看更难了。我所在的工厂是做电气的，那就就地取材了，铜上锡是很理想的，所以我都用6mm2的单支硬铜线来做烙铁头，想要什么形状的都可以用锉刀磨出来，很好用，但是唯一不好的就是铜太软，不耐用，新磨好一支头都用不到两个月。嘿嘿，管它呢，多的是.

[ 本帖最后由爱人332681713 于 2011-1-3 21:01 编辑 ]

-李鬼- · 发表于 2011-1-2 23:06

[s:15]

木鱼GG · 发表于 2011-1-2 23:13

如果有钱也是一种错，那我情愿一错再错。本文摘自《经典文章》

混混丁 · 发表于 2011-1-3 00:25

好贴,先顶再看

爱人332681713 · 发表于 2011-1-3 07:13

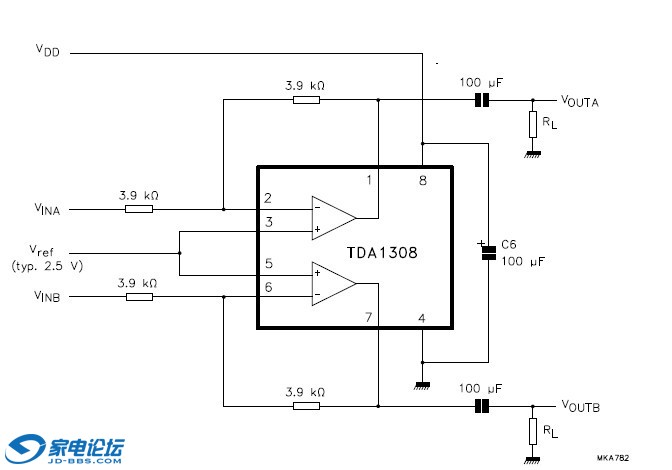

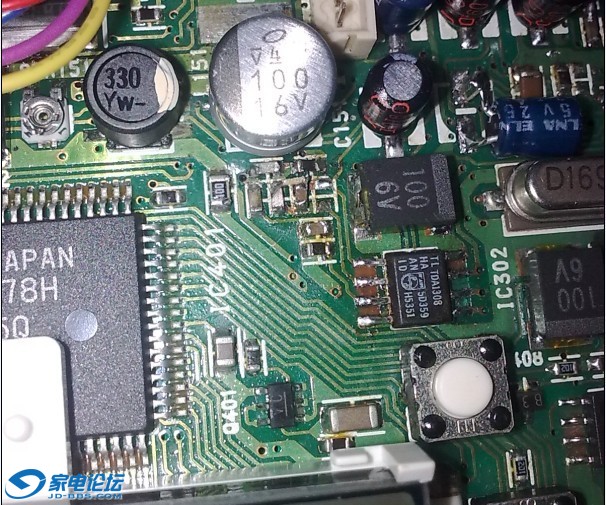

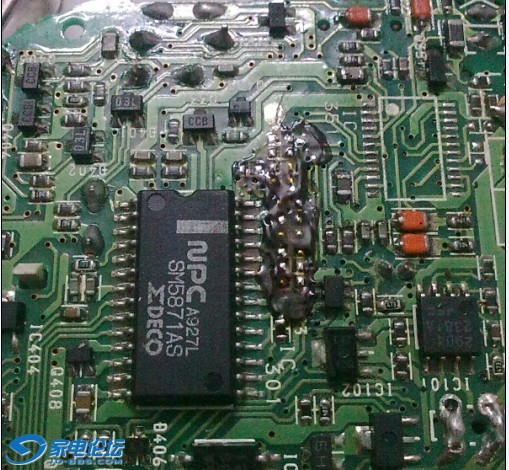

爱华XP6/7由DSP，DAC和做工来说，真的谈不上是有一定素质的机器，声音上与用同等级心片的SONY的D303（主要是12版）还存在点点差距，但是它的听感很好，曾寄过XP6给一个哥们试听，他说和他的303比起来，高频，细节没有303华丽，细腻，但是XP6那一波又一波的DSL的确够震憾，两者在听感上谁也不能说秒谁。我也拿6821和XP7比较过，感觉DBB和DSL就像咏春和太极，各有千秋。DBB下潜也够厉害的，虽然速度稍慢，感觉有点死板，但是很给力，就如一记重拳。DSL下潜得不是很深，但是速度却很快，也很过隐。但是有很多朋友也许会有点呐闷，XP7这机器一开二档DSL声音怎么就明显发浑了呢？高低频量感和质感似呼没怎么变化，但是中频却明显的浑厚，对于喜欢清爽的声音风格的朋友，这是不能接受的，但是开一档DSL低频的量感又不够过隐。这个问题怎么解决呢？？？在这里我现下丑吧，和大家谈谈自己的方法，虽然不能完全的达到说开二档DSL仍然像一档一样，就是低频在量感和质感的增强，中频厚实得没么多，高频依然清爽。呵呵，我做不到。从论坛精华贴里，看到“傻子”老师的文章，里面谈到提升随身听音质的方法，换电容和换运放是一个简单的方法，我就心动了。换电容就不说了，但是换运放，我手上只有一只TDA1308，也不知道和原机的JRC2100哪个的素质更高一些呢？？试试看吧，呵呵。于是换掉2100,装上1308后开机一听，让我喜欢让我优啊，好的是，低频的质感和速度有了提升，声底细腻了少许，但不多，没那么浑了，声音离爱华风格又靠近了一点点，但是由于声音变清析使得这机器本来就亮丽的高频显得更刺耳，本来就有的点点底噪也变得比原来大了一点点，怎么会这样啊？？于是上网查啊，一看资料，TDA1308第1脚

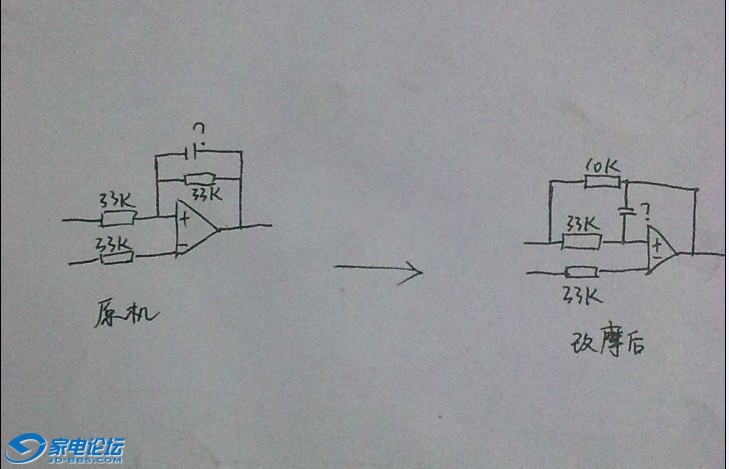

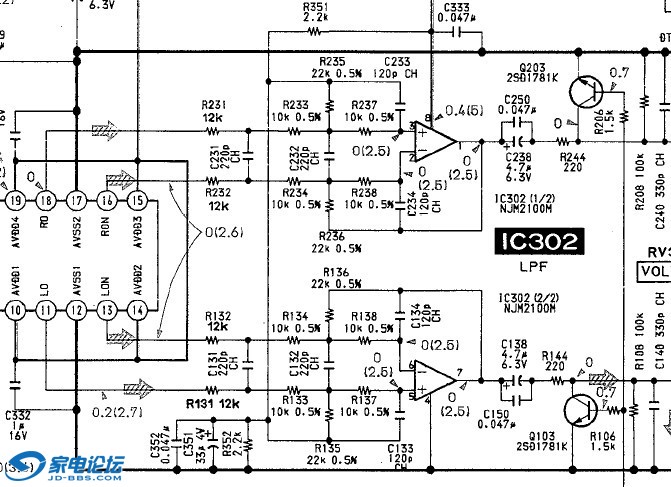

和2脚间的电阻人家是取3.9K的，但是XP7上是33K啊，（见图，是我自己跟的线路，也不知道对不对，那些电容也不知道是多大的，打了个问号，如果错了还请达人们指正。）

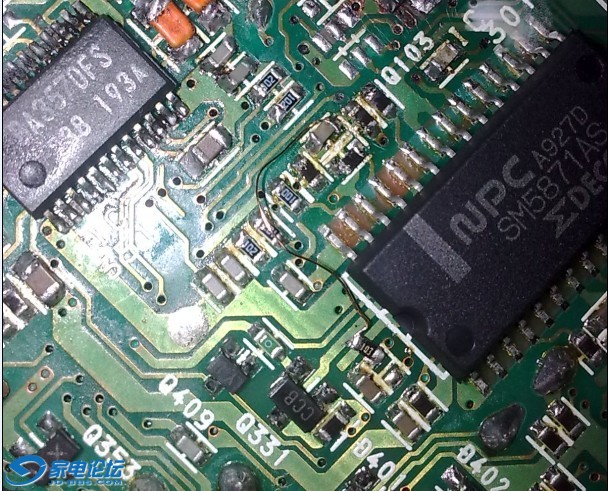

那就换喽，于是把33K的电阻换成3.9K，再开机一听，更傻眼了，那声音整体让我感动得内牛满面，是我很满意的那种，开二档DSL低频质感，量感和速度恰好到位，高频不亮也不刺，但是。。。。。。把音量开到了最大也只有正常机5至6格音量那样，就意味着推力减小了许多，晕倒。哈哈，明白了，这个电阻要取得合适才行，取大了，声音不合自己口味，取小了，推力又过小，试了几次，又参考了下12版D303的LPF（22K），

最终自己选
定在了10K，接上电源再听，感觉声音和自己想像的差强人意了，开二档DSL后效果比原来好了很多，不敢说音质提升了，最起码自己能接受那个声音。但是和这个电阻并列的那个电容呢？？我也换过多次，换小底噪会变小，但是推力又有所增强，就尤如把电阻换大了一样，手上没任何仪器，肉眼看不出容量，算了吧，就用原电容吧，想要把那个电容和电阻在这个机上选得恰好处，不是我能做得到的。上几张磨过后的图片吧，效果还免强吧，让高人见笑了，还请LPF达人指点下迷津，呵呵。

[ 本帖最后由爱人332681713 于 2011-1-4 20:48 编辑 ]

爱人332681713 · 发表于 2011-1-3 07:13

这机也有些年头了，几呼没被修过基本已不能使用，难道真的是电容质量差，还是另有其因？？？SM5871版的用的全是铝电解贴片电容，这些电容品质本来就不是很好，前些日子收了一个SONY在05才发布的最后一款CD随身听了，NE321,里面用的全都是贴片铝解，听着声音感觉怪怪的，不正常，特别是开三档低频的时候，塞子有点像破音一样，但是我的塞子放在两档DSL都没问题啊，打开一看，什么也不说了，顺手换走了全部电容。再开机的时候，声音终于正常了。我只是想说才5年时间，电容就有点失效了，何况XP7已十几年了。个人认为，爱华XP7自然而亡的原因不只是电容品质差，还有一个更重要的因素，那就是工作的时候机身温度过高。手上有XP7的朋友都知道，这个机要是一工作上20分钟，底部发热就很厉害，特别在南方的夏天，像广东地区，室内温度都能达到34度了，我听完一张碟去摸机器底部的时候都感觉有点烫手去，估计机身温度都不会小于45度或者更高，一般的音频电容上面都是标着85度的，如果本来品质就差的电容又长期的处在高温的工作环境，那不是坏得更快。闲着没事，就自己找了点东西，来解决散热这个问题。
XP6/7最发热厉害的就最大的那个三级管，看了下它正好处在板的边缘位置，要是把它拿掉不是解决一半问题了吗？？嘿嘿

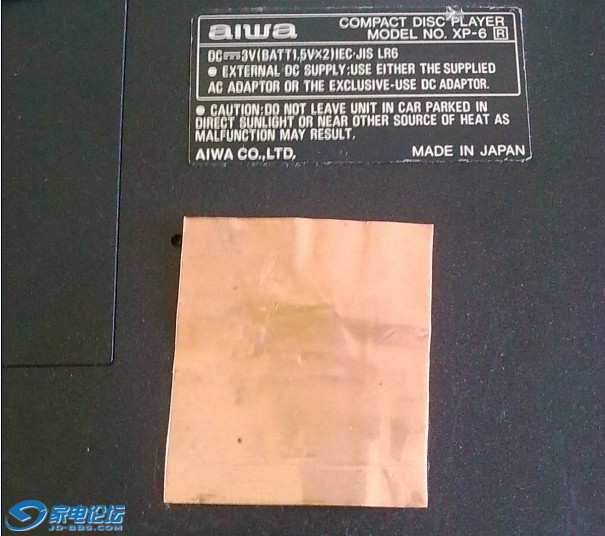

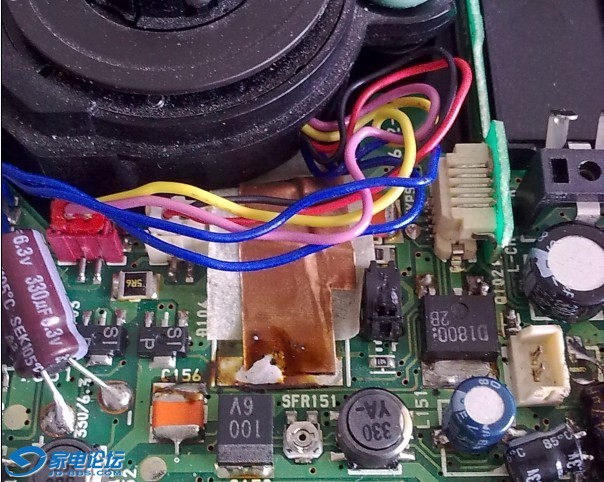

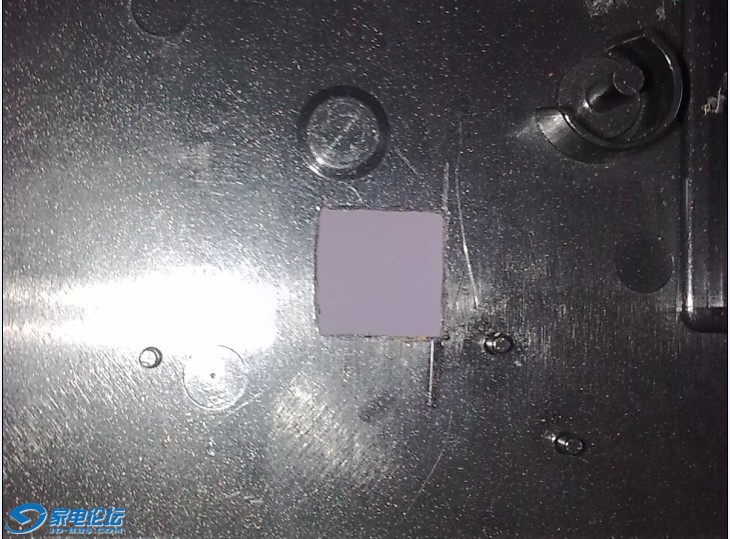

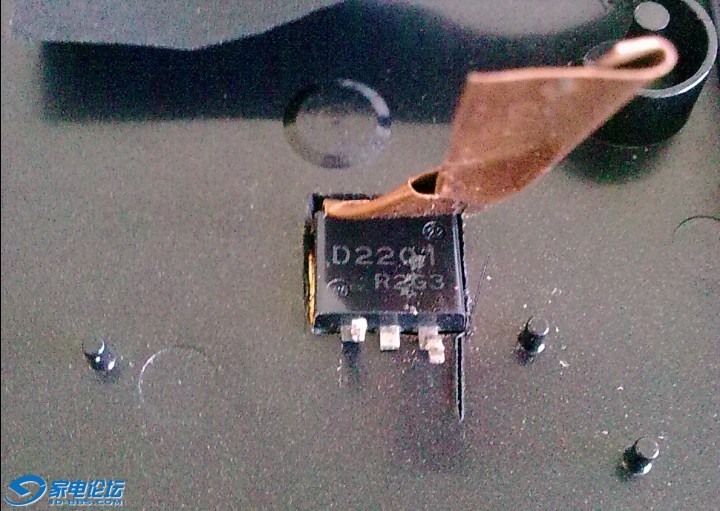

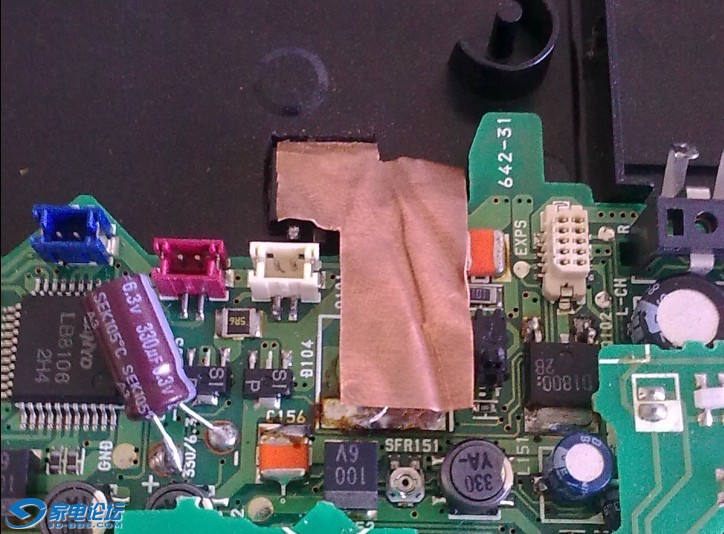

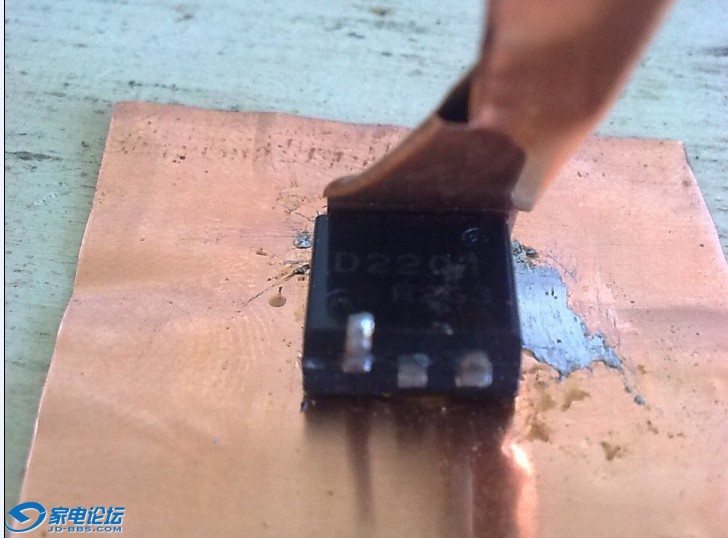

，于是就把那个三级管从板上取了下来，在厂里随手拿了一点10KV高压电缆的铜屏弊，我把管子焊在铜屏弊上，这样散热够理想了吧，就决定这么做了。然后再在机器底壳开个与管子大小一样的洞，把三级管从底面穿上来，焊上。试机，散热效果还不错，但是这样可能会对转盘电机不利，板的温度是降下来了，但是电机还是那么热的在工作。只要它不烧，常加点油就OK了。

[ 本帖最后由爱人332681713 于 2011-1-5 19:13 编辑 ]
