原创电子管猫眼6E2 驱动板 功放前级胆机机箱安装 电平指示谐波管

zhankuang521

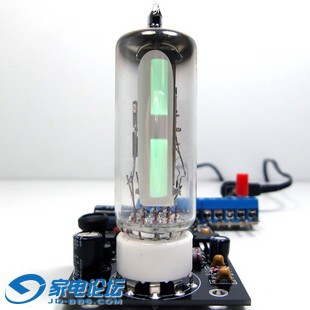

本店原创电子管6E2猫眼驱动板，该板在yeyu兄弟电路基础上做出改进升级，在此感谢yeyu兄弟的友情分享。具体改进如下：
①全新的原件布局，并降低原件封装高度，便于实际安装使用；
②管座位置局中靠边，安装方式灵活，水平、垂直、凸起、暗藏、均可；
③合理优化PCB尺寸，减少机箱空间占用；
④采用交直流通用供电模式，方便使用；
⑤同侧安置端子台，接线更简洁；
⑥设有亮度、及电平指示强度调节电位器；
⑦内置二级信号放大，灵敏度更高，且电平强度可调；
⑧内置电子升压电路，摒弃传统驱动板工作所需的250V变压器，省钱、省事、省空间；
规格参数：
工作电压：AC9-12VDC12V
功率消耗：≤9W
外围尺寸：79*48mm
附件赠品：购板赠送全新上海曙光6E2调谐指示管一支。

  成品板经过通电老化测试，确保每一位顾客顺利装机，本店并为顾客准备驱动板供电专用的AC9V 10W电源变压器，可按需选购！

原文截选：

  以前常常看到一些老式收音机上面的电平指示非常有趣，自己也尝试着玩一把，但这种电子管一般需要250V以上的高压，变压器特别笨重，于是我试着用DC-DC电路，将12V变换成250V以上，来达到驱动管子的目的。6E2的光柱随着的音频信号的大小而闪动，6E2的荧屏发光面积与信号大小成正比,无信号时发光面积最小,强信号时左右光带则由两侧向中心扩张直至重叠，在交变信号激励下,6E2的电眼随信号变化,绿色电眼栩栩生辉。

注：电路工作时会产生危险电压，操作时请注意人身安全！

展示短片随后奉上

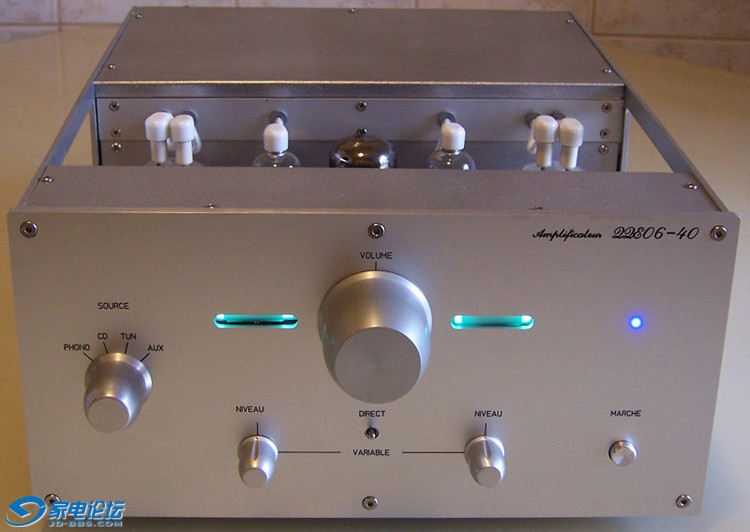

烧友DIY作品展示
