晒晒三菱HC77-11S（附安装全过程 补上屏摄）

7.1

看坛子里的DX都上了1080P，羡慕啊，好久没有折腾了，好不容易请LD批了一点预算，预算不多万元以下的投影选择也不多，

本人一般喜欢用国货，不过上一个投影明基W100觉得颜色清淡，这次就准备选三菱的机器，定了HC77-11S，该出手就出手

话说2012就要到了[s:14][s:14]

7.1

我的客厅长8。8米，宽4。5米，做听音室比例上合适，而且阻光和隔音上都有先天的优势，它三面是墙（当然也有门）一面是窗，

只要把窗户遮光搞好了整个客厅都是黑的，另外客厅的左右两面都是卧室，前面是窗后面是公共走廊，隔音的问题就剩下上下楼板，


而上下楼板又都是现浇楼板的，算是一个不错的客厅兼听音室，这是最终成7。1的摆位图







这是前面的全景图，当然现在器材升级了一部分





在客厅中有个开放式餐厅，单这个餐厅与客厅(兼听音室)的比例关系就让俺想了好长一段时间，最终确定成7。1以后为了营造一个相对封闭的空间，我在客厅和餐厅之间做了个隔断，但是头疼的问题来了，作个什么样的隔断呢？

既要实用，能放投影机，碟机，2只后环绕，还要好看，透光，因为这个隔断是在客厅3/2处，难看了会影响客厅的整体效果，又因为餐厅所处3面是墙，全靠隔断这一面透点自然光线

这是当时做的效果图






这是实际完工图






俺的书架看似简单，实际作起来比较复杂，最重要的是确定好书架隔层的大小尺寸了，书架格子不能太大也不能太小，还要尽量成正方形好看，横向要保证有一格离地2.06米，还必须是双数格，以保证投影机在房间中心，搞得木工师傅都晕，


这个尺寸是根椐以前的投影W100标准吊装尺寸算出来的，最后一番辛苦没有白费，成品后尺寸非常精确，投出的108寸图像根本未用梯形校正，投影机下也只是垫了几张纸而己

7.1

现在的问题来了，换投影机后投距变了怎么办？呵呵，俺当时还留的有一手呢，书架隔层放投影处

前后有0.42米的余量，上下有0.32米的余量，再加上投影机自身的梯形校正，相信对付绝大多数的

投影机拙拙有余了，书架考虑到好看和以后更改器材摆放的可能，所有放器材处都有活动隔板，

一旦器材换点摆放，立即恢复原状。

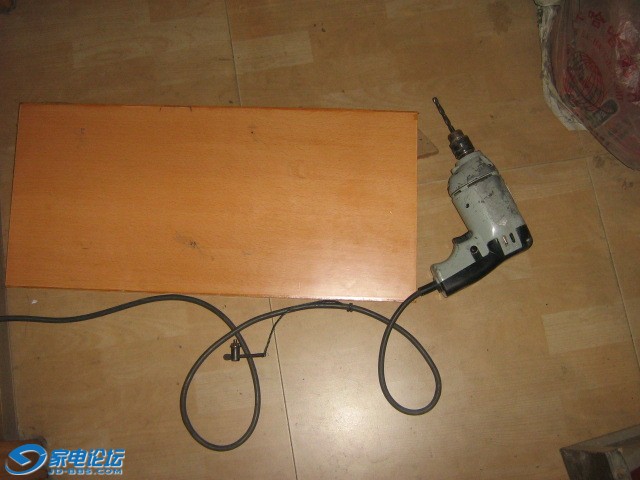

现在这块长隔板用上了

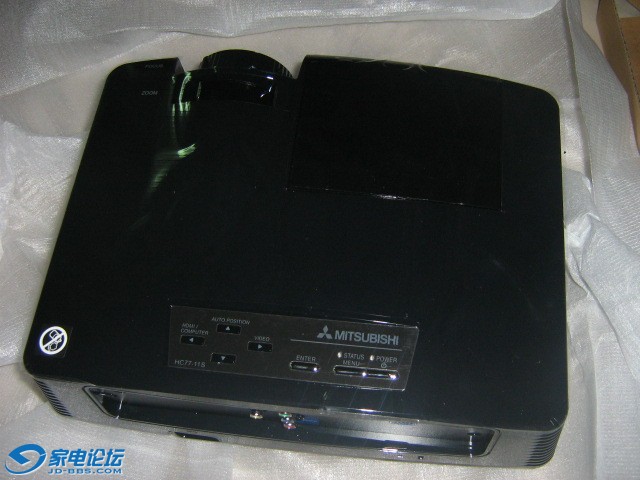

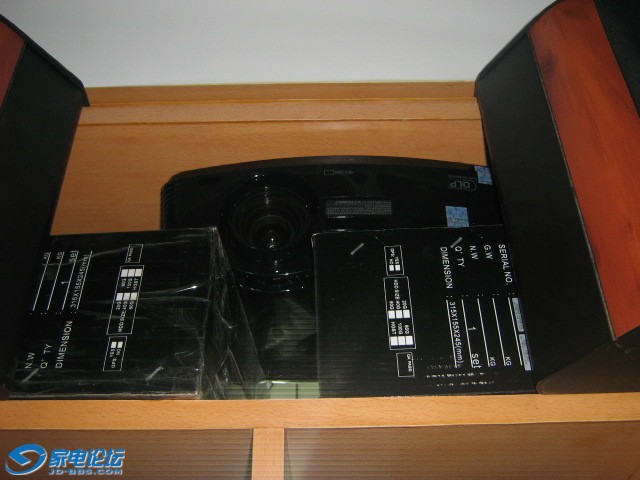

现在上完整安装图，先把HC77-11S的大致位置定下了，镜头定准在幕布左右中心上，上下位置虽然知道投108镜头中心比画面上沿

高0.44米，但是还要实际投一下才放心，就搞了两个高度差不多的纸箱试试，不好意思相机太老（佳能430），拍摄技术也未长进，

大家将就看看





HC77-11S的大致位置知道了，还要大量的工作来计算出来精确的安装尺寸，一步一步来吧，先画出大致位置

7.1

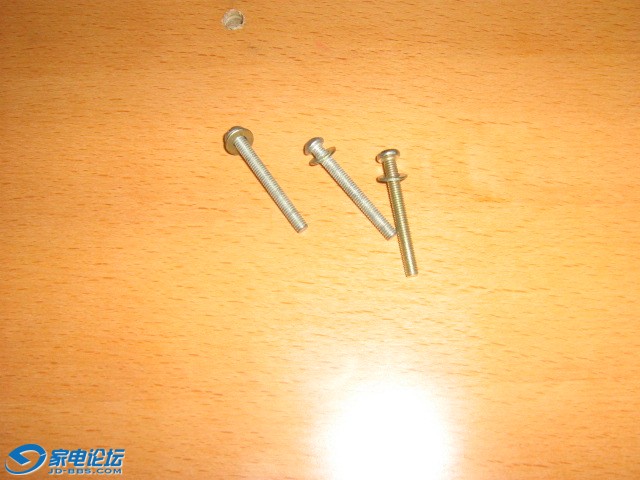

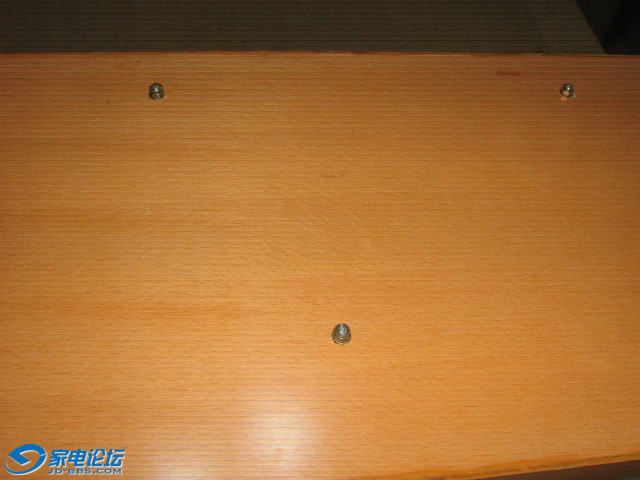

隔板和HC77-11S联接安装完毕，现在要把隔板固定到书架隔层上，纸箱是有弹性的不能用了，

这个时候最好是有人帮忙了，有点头疼了，让LP帮忙吧，女人的力气有限，

万一又出现坛里那位LP摔投影的悲剧就惨了，LP和投影都是要心痛滴:loveliness::loveliness:

想了一会儿有主意了，呵呵，毛 主 席教导我们“自力更生，丰衣足食”

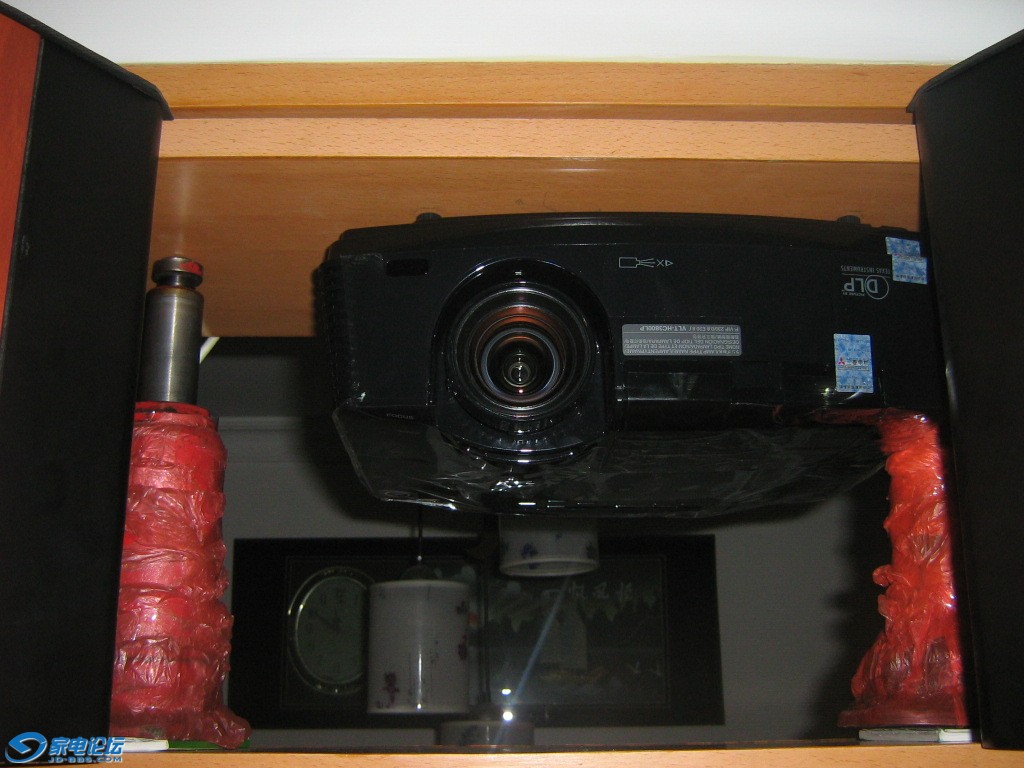

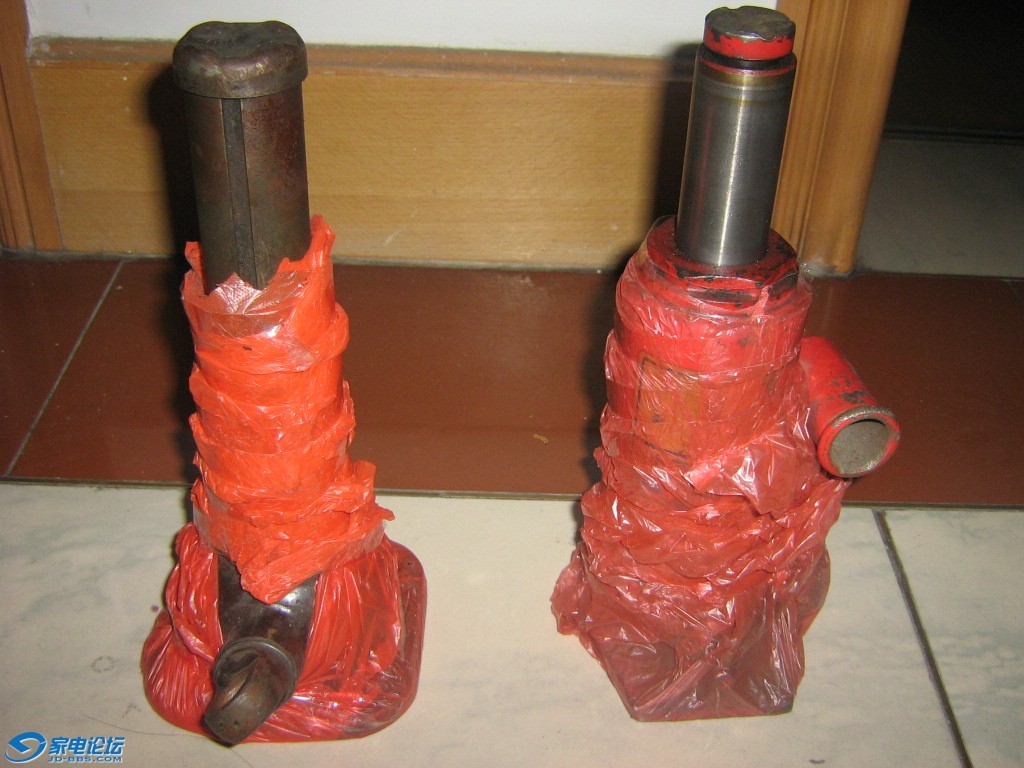

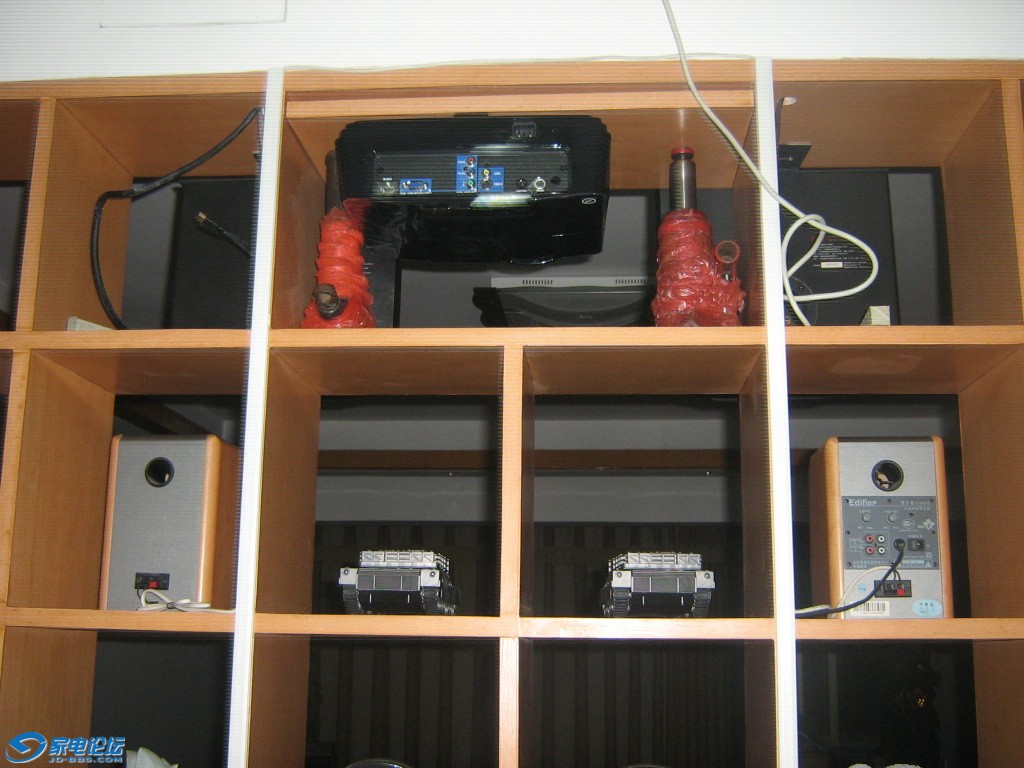

我顶，我自顶，我千斤顶，我用千斤顶[s:20] [s:20]

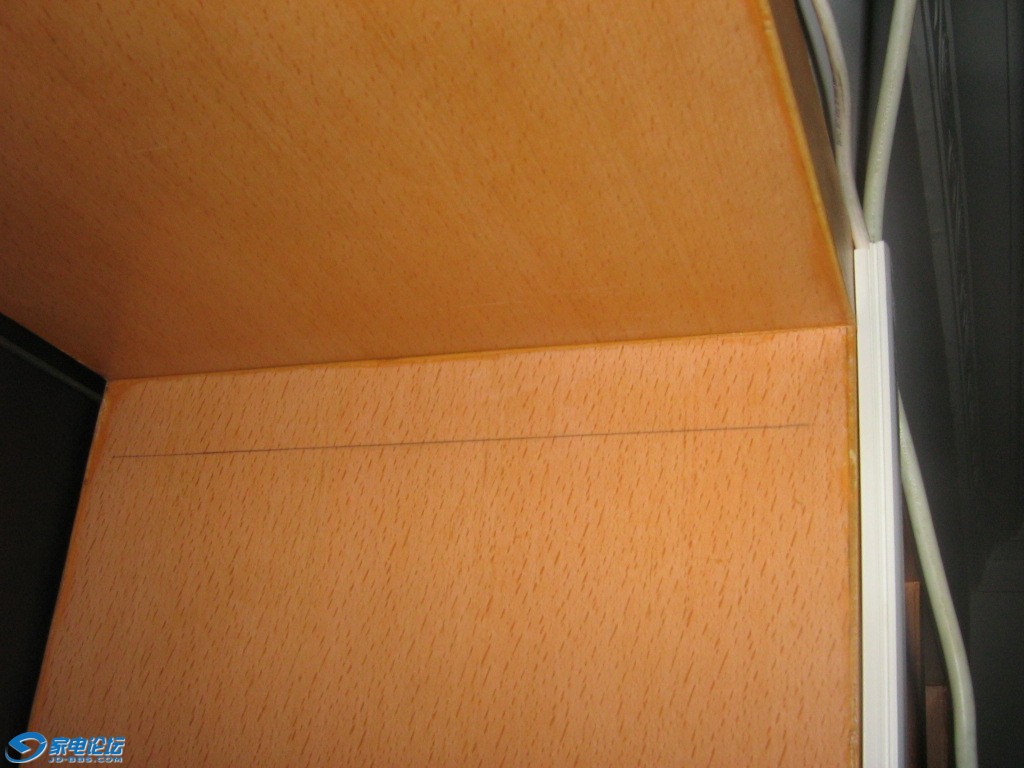

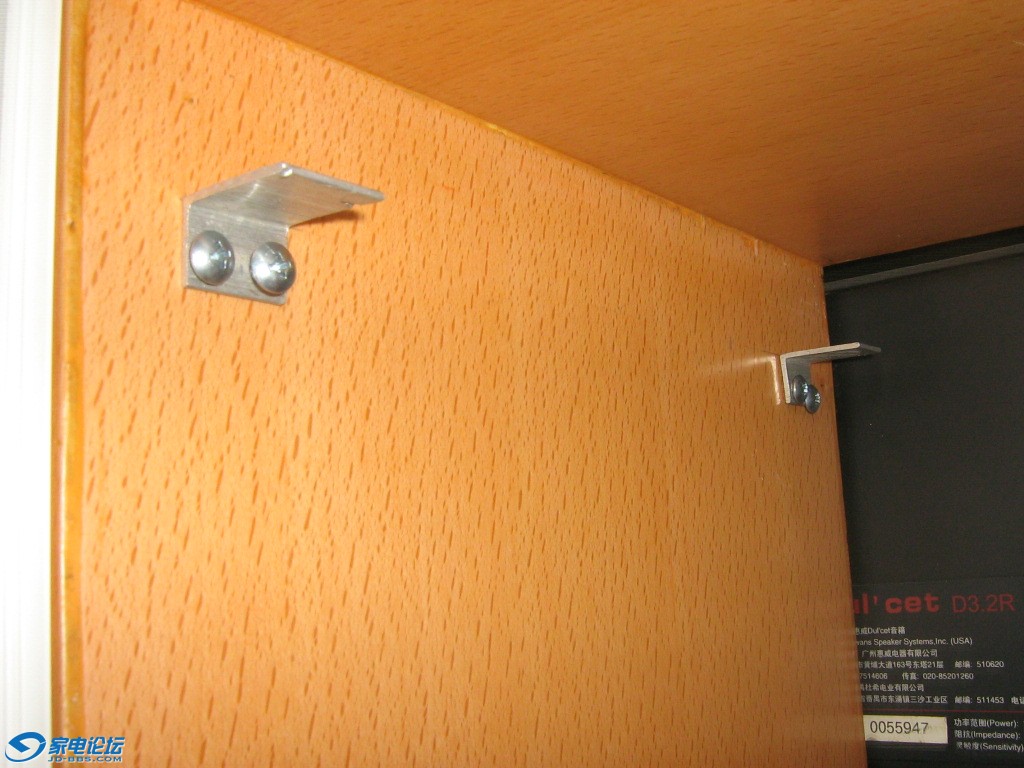

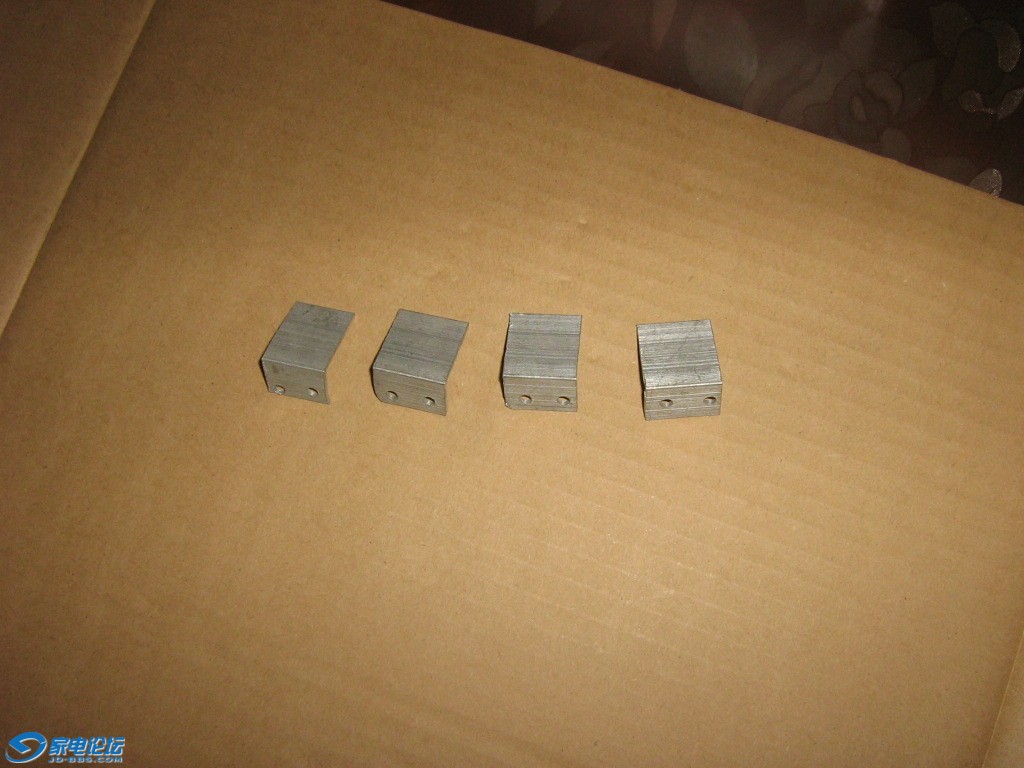

下面的事情就简单了，找一些支承件，画好线，固定支承件




安装成功，投影合照

lidy

楼主记得上屏摄哦！[s:97]

yang008

强顶一下:victory:

hw01

近期好文，顶一下

文韬武略

真有才  顶一下

netway

很强大的科教帖[s:97]

liuyong

:victory:[s:29]

liuyong

:Q[s:30]

liuyong

[s:29]

7.1

谢谢各位帮顶:victory:

7.1

liuyong 发表于 2011-11-25 19:53

你什么意思[s:33][s:33]

liuyong

女儿捣乱。觉得好玩。
