本帖最后由 xuanjj 于 2012-5-9 19:53 编辑
4月30日起接受预订，这批50套，最快5月2日开始出货。由于这次焊接是外加工的，厂家的强力洗板水把电容表面的丝印刷掉了一些，电容看起来像旧的，我保证电容是全新的货，外观并不影响起性能，谢谢！

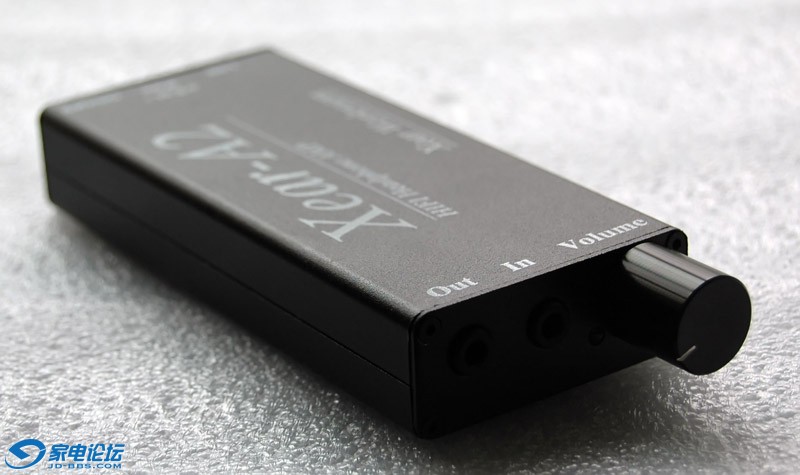

大量图片在淘宝宝贝描述中，这里先上两个
一、前言：
感谢广大支持我的耳放玩家，感谢大家给我的意见和建议。X-EAR-A2经过2次改板，经过3个多月的调音，经过2个月的内侧，收集了广大玩家的意见和建议，终于可以和大家见面了。可以很确定的告诉大家，无论从声音的素质，便携性，易用性，可玩性，做工上都有了非常明显的提升；
设计A2的初衷：在之前做A1时，与很多网友交流，很多有一定动手能力，但是又不够强的朋友，渴望在耳放这块可以有自己动手的机会。但是面对电路图和烙铁又无能为力。于是乎，设计了这款3通道，可换运放，可外接电源，可换锂电的便携耳放。
声明：A2的电路设计全部由作者本人完成，虽然部分电路有参考其他耳放（但不是抄袭，加入作者的理解与修改），不是仿制机，喜欢仿制机的朋友请忽略A2；欢迎喜欢原创的朋友指导。各种运放的测试工作量很大，不是光靠我本人完成的，多谢jbala和小洛克同学的巨大帮助，多谢！
作者简介：
**16; 网名：加盐的海
**16; 论坛用户名：xuanjj
**16; QQ:1351004
**16; 年龄：32
**16; 职业：资深（电子）硬件工程师，8年本行业工作经验；
**16; 业余做耳放，业余时间不多，开发速度慢，呵呵
二、技术指标和特性:
1、技术指标
1. 最大不失真输出电流：
² 地通道单片BUF634（默认配置）：±120mA（左右声道输出电平相反）；±240mA（左右通道输出电平相同）
² 地通道两片BUF634（进阶配置）：±240mA；
2. 最大不失真输出电压摆幅：±7V；
3. 充电输入：mini USB 5V，电流≥600mA；
4. 增益：
² 大增益为：5.4倍；
² 低增益为：2.2倍；
5. 内置聚合物锂电容量：2000-2500mA（采购现货情况而定）；
6. 外接电源要求：18-28V，≤32V；
7. 尺寸：20*50*110 mm（不含脚垫，旋钮，开关伸出部分）；
8. 颜色：黑；
2、耳放特点
1、超薄：尺寸为20*50*110mm；
2、内置大容量聚合物锂电池（500次充放电），精心挑选的升压方案（TI方案，1.25MHz的开关频率，对音频绝无干扰），升压至18V（市面上的超薄耳放一般内部供电不会超过9V），电压高运放才能发出更好的声音，才能推好高阻耳机；
3、完全对称的3通道OP+BUF架构，保证送到耳机的直流偏压为毫伏级别，保证耳机的安全和寿命，地通道可以提供较宽的带宽，并可以有效的抵消左右声道的失真；
4、高低增益选择按钮，高低阻抗耳机通吃；
5、充电采用非常通用的miniUSB接口（可接电脑，移动电源等），充电的同时耳放也可以正常工作，5-6小时左右充满，充满自停，锂电带保护板安全可靠；
6、独特的开机电路设计：背部总开关开的情况下，检测到耳机插入后延时1-2S自动开机，开机无冲击，拔出耳机后1-2S自动关机，关机后电流为uA级别，对电池基本无损耗；背部总开关关的情况下，无论怎么操作都无法开机；
7、采用两个双运放，可自行更换地通道和左右声道运放，3-4个BUF buf634，BUF不可更换；地通道运放对音色的影响较小，左右通道运放对音色的影响大；
8、电路参数和走线精心调整，即使是低增益不稳定（如AD827）的运放也可以完美工作，已经试过的运放有：LM4562，OPA2604，OPA2111，AD827，AD712，OP275，NE5532等；
9、标配两个LM4562NA（国外搞的货），声音超越OPA627,AD797，续航大约15小时左右，具体各种运放的续航时间参阅“A2续航计算器”；标配3个BUF634，如果需要为地通道增加一个BUF634请联系作者；
10、选料：带步进的进口炭膜电位器（左右声道偏差极小），TDK电感，松下FM容(330uF*5)，村田贴片电容，镀金IC座，BUF634和运放均配对。
11、圆弧走线，军工级别FR4板材的PCB，去耦电容非常靠近电源管脚，去耦效果好，选择性区域覆铜，电源部分和耳放部分隔离度高，大环路内嵌小环路负反馈等；
三、配件
超薄透明硅胶脚垫4个，内六角螺丝扳手1个，捆绑带一条（颜色随机），miniUSB充电器一只，外接电源接口插头一个，外接电源（31V，选配，不保修）
附带文档：“X-EAR-A2宣传资料和使用指南”，“A2续航计算器”
QQ：1351004，QQ群：231990228
|
-
|
