asd00j 发表于 2015-10-13 16:33
楼主这个帖子真是常青树~~~居然几年了还在首页~~·

初入黑胶大门，请多指教~~

首先谢谢asd00j兄弟的关注和参与
我在网上也没有找到Kenwood KP 1100的材料，但是据说和Kenwood KD990有相似之处，我找到KD990的材料（说明书和维修手册），请你在消息里给我你的电子邮箱地址， 我可以把它们转发给你。

以下是KD990的主要数据
Description
The Kenwood KD-990 is a 2-speed, direct-drive turntable system with fitted J-shaped tonearm. Specifications
Drive system: direct drive
Motor: quartz PLL coreless and slotless DC servo motor
Platter: 330mm aluminium alloy die-cast
Speeds: 33 and 45rpm
Wow and flutter: less than 0.02% WRMS
Rumble: better than -80dB (weighted)
Tonearm: static balance type, J-shape tube
Effective length: 245mm
Overhang: 15mm
Tracking force range: 0 to 3g
Usable cartridge range: 2 to 12g
Dimensions: 490 x 182 x 410mm
Weight: 13.7kg
Supplied accessories: 45rpm adaptor, phono cable, hexagon bar wrench

看看能否对你有所帮助。 此外，我很遗憾看不到你上传到这个帖子的几张图。

asd00j

交易区新帖推荐

执迷尔悟 发表于 2015-10-13 23:54
首先谢谢asd00j兄弟的关注和参与
我在网上也没有找到Kenwood KP 1100的材料，但是据 ...

谢执迷兄~~~~~~~邮箱已发站内信~~~

Effective length: 245mm这一项是不是就是超距的数据？怎么这么大？

执迷尔悟

asd00j 发表于 2015-10-14 13:49
谢执迷兄~~~~~~~邮箱已发站内信~~~

Effective length: 245mm这一项是不是就是超距的数据？怎么这么大 ...

邮件已发， 请查看。
Effective length 是唱臂的有效长度，是唱臂转轴中心到唱针针尖的距离。Overhang才是超距。超距等于唱盘转轴和唱臂转轴之间的距离减去唱臂有效长度所得到的差。这个Kenwood KD990 的原装唱臂的超距是15毫米。

asd00j

执迷尔悟 发表于 2015-10-14 16:37
邮件已发， 请查看。
Effective length 是唱臂的有效长度，是唱臂转轴中心到唱针针尖的距离。Overhang才 ...

设计的最佳超距是15MM吗？也就是安装好唱头后，唱针的针尖要大于唱盘轴心15MM为最佳？

执迷尔悟

asd00j 发表于 2015-10-14 17:21
设计的最佳超距是15MM吗？也就是安装好唱头后，唱针的针尖要大于唱盘轴心15MM为最佳？

对，但是“唱针的针尖要大于唱盘轴心15MM为最佳” 的说法容易误会，因为大部分唱臂无法旋转到唱盘中心，还是以我先前给的定义为准。 也请你参考我以前曾经写的关于超距的内容。

mission-752

交易区新帖推荐

执迷尔悟老师：你画的规尺，是否贴在有一定厚度（厚度跟LP唱碟一致或接近）的硬纸板上更好？

执迷尔悟

mission-752 发表于 2015-10-21 10:56
执迷尔悟老师：你画的规尺，是否贴在有一定厚度（厚度跟LP唱碟一致或接近）的硬纸板上更好？

谢谢mission-752兄弟的兴趣和参与 把画好的规尺贴在一定厚度的纸板上会方便使用的，但不是非常必要的， 因为规尺的厚度对循迹角度调整和准确度是没有影响的，因为它只在水平范围内起作用。当然唱臂/唱头在实际放唱使用时，应当注意唱臂的高度或者水平度， 否则唱针的垂直循迹角度会有偏差。

mission-752

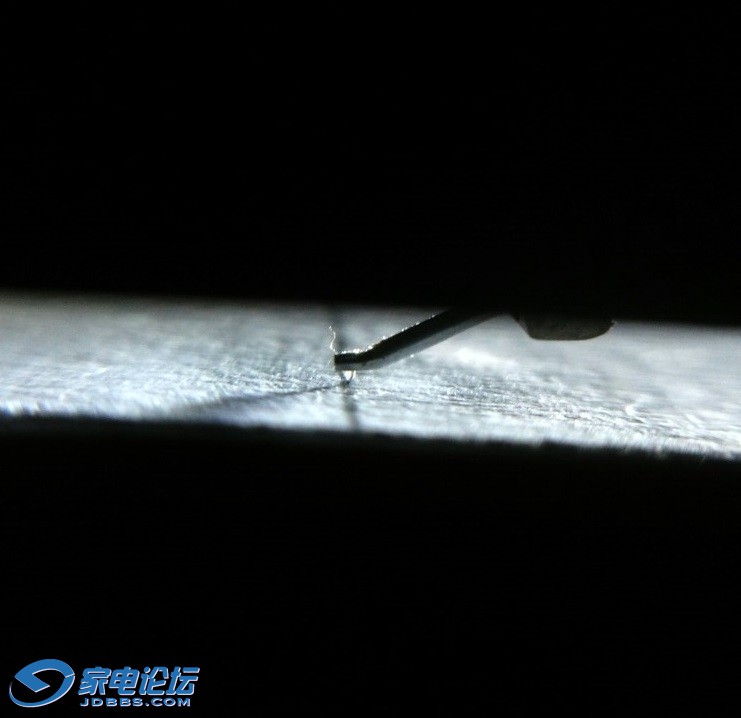

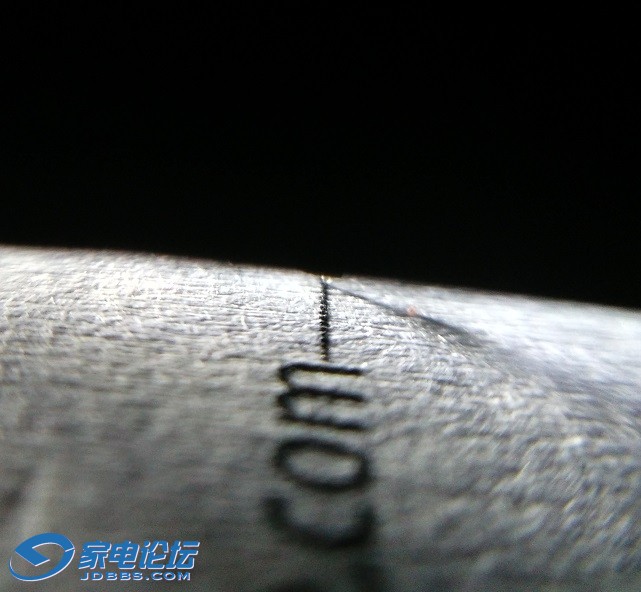

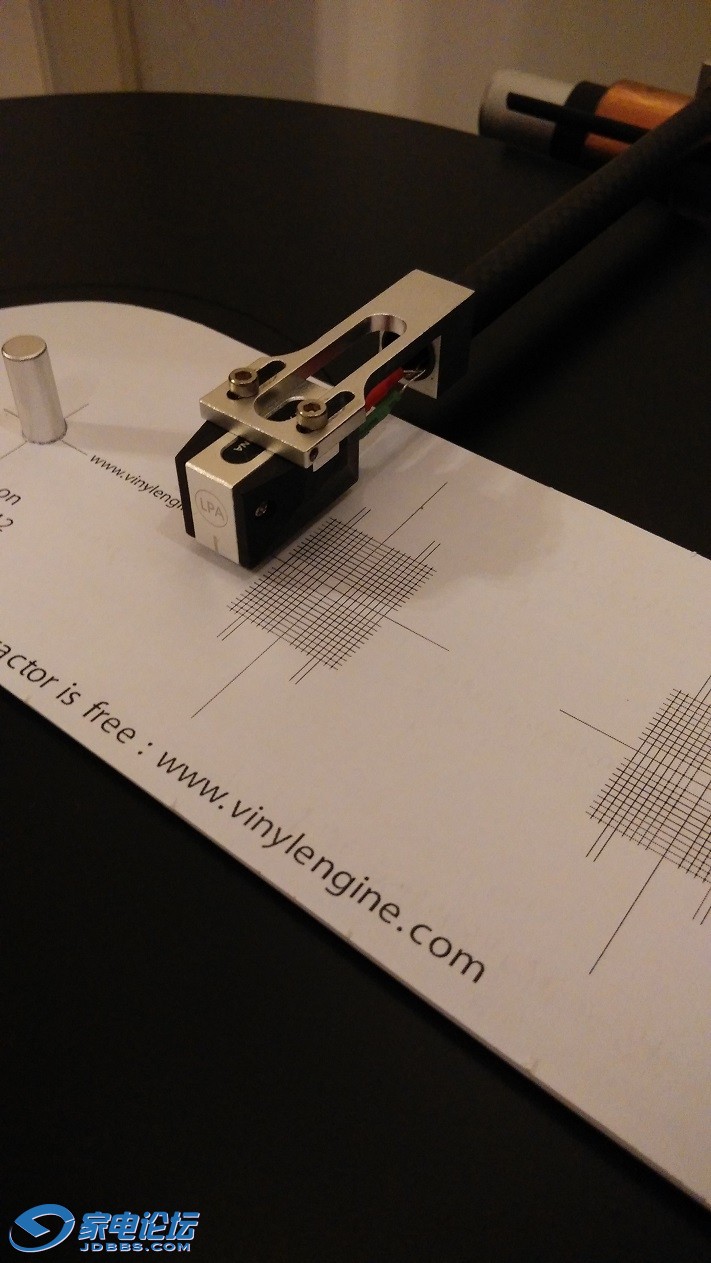

执迷尔悟老师：我用的是气浮直切臂，调试唱头只需让唱针能精确地沿着某条半径直线平移。我实际操作是用你提供的规尺，找准位置后固定不动，然后调整唱臂唱针，使唱针针尖能精确地落在下面规尺红圈位置的半径线上。如图：

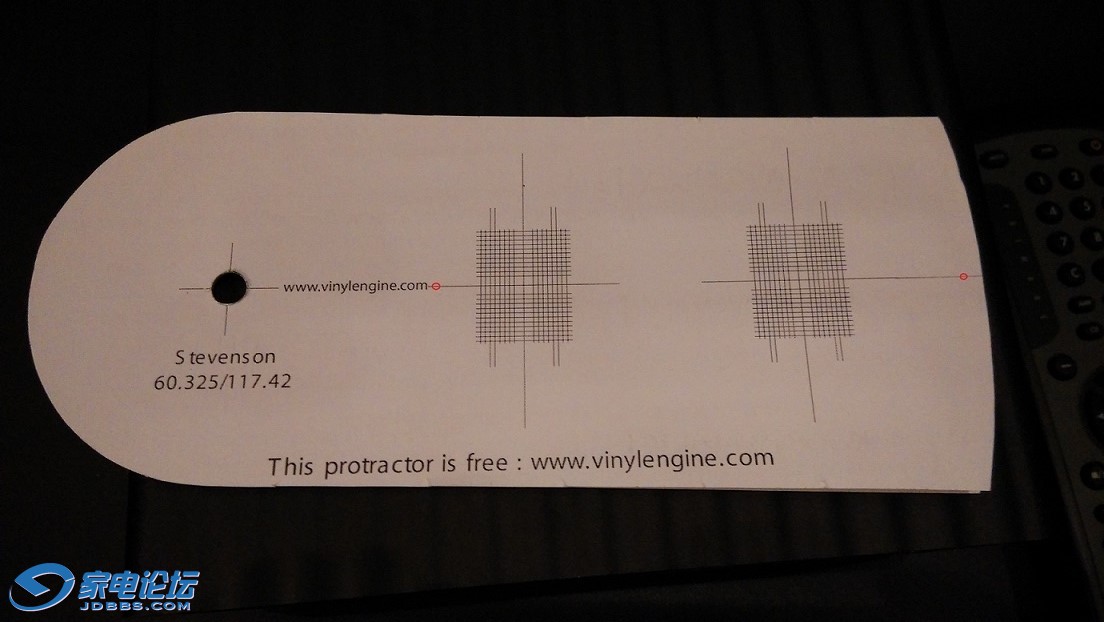

我现在制作的规尺，厚度和LP碟相若。以我目前调整后的唱针位置，如用A4纸打印的规尺，很薄，放在同样的位置上去测试，唱针针尖就很可能会落不到半径线上哦。
所以我有上面的一问！！！

执迷尔悟

mission-752 发表于 2015-10-21 16:52
执迷尔悟老师：我用的是气浮直切臂，调试唱头只需让唱针能精确地沿着某条半径直线平移。我实际操作是用你提 ...

啊，明白了，原来你用的是直切臂，它的调校确实需要一个和唱片厚度相同的规尺， 因为直切臂的臂长一般短于旋转唱臂，如果规尺过薄，唱针尖就会偏离半径线，造成调整时的困难。正如你说的， 直切臂的调整只需要唯一一根过唱片圆心的直线，唱针尖必须始终能沿着这条直线走动。

执迷尔悟

mission-752 发表于 2015-10-21 16:52
执迷尔悟老师：我用的是气浮直切臂，调试唱头只需让唱针能精确地沿着某条半径直线平移。我实际操作是用你提 ...

啊，明白了，原来你用的是直切臂，它的调校确实需要一个和唱片厚度相同的规尺， 因为直切臂的臂长一般短于旋转唱臂，如果规尺过薄，唱针尖就会偏离半径线，造成调整时的困难。正如你说的， 直切臂的调整只需要唯一一根过唱片圆心的直线，唱针尖必须始终能沿着这条直线走动。

CGP

执迷尔悟 发表于 2015-10-21 17:44
啊，明白了，原来你用的是直切臂，它的调校确实需要一个和唱片厚度相同的规尺， 因为直切臂的臂长一般短 ...

     执迷尔悟老师好经验。

执迷尔悟

CGP 发表于 2015-10-21 18:11
执迷尔悟老师好经验。

感谢版主陈兄给予的关注和支持

asd00j

执迷尔悟 发表于 2015-10-14 18:10
对，但是“唱针的针尖要大于唱盘轴心15MM为最佳” 的说法容易误会，因为大部分唱臂无法旋转到唱盘中心， ...

继续求问执迷兄~~~~~~

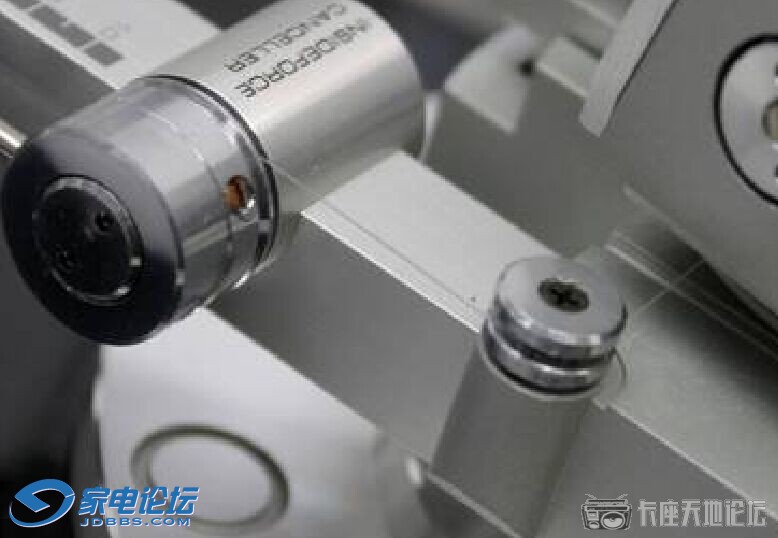

这个抗侧倾的连线很细，实际到底是如何起作用的~我在机器工作时候调节它或把它抬起不参与拉伸动作，都没有感觉听感有明显的变化~

还有这根线万一断了，是不是很难接？类似鱼线~~~~

asd00j

貌似楼上的图片看不到了~？？




补充内容 (2015-10-24 17:59):
或者这个抗侧滑的机构的目的是什么？从听感上有何变化？

手动拉伸会看到唱臂有往外圈的移动，那么这个拉伸力在听感上会带来左右声道平衡度的改变吗？也就是针头压槽时候左右两边的力道会发生变化？

补充内容 (2015-10-24 22:35):
根据您之前的回帖，我试着用小光盘，在内测试了下。。。。确实是需要抗侧滑的，否则唱臂会明显向内移。但是我调节的针压是1.8克，而侧滑力却得调节到最大的3克，才能保持住平衡。也就是到了极限值了。

indiana

好贴！
请教执迷兄：我的唱盘是oracle Paris ，91左右出厂的，估计是一代，和新出的五代唱臂各样都有区别，网上也很难找到资料，只是量度了一下有效长度大约230MM，查表得出超距18，不知是否正确？
