小修勇勇哥3整过的D777，善意提醒没把握别接修，（经证实勇勇哥没收那100元维修费）

myrq

防删出AZ6819，带说明书遥控电源。￥5000.

认识我的朋友知道我是商家，考虑到上海的成本因素，贵也没办法，但卖的商品是一路包到底的，小修小弄只要零件有，基本保修费用从免。

外来机接修费用参照淘宝表格，很贵的哦~，不接受任何采访。

某顾客买的777听坏了，搞不定让他发还修，结果顾客找了YY哥，然后YY哥机器没搞定，又是换IC，又是说丢了再买吧，说难听些其实约修约坏，哎~，娇贵的777你说受得了风枪几次，我还是除BGA外，一把烙铁打天下的习惯。

顾客对我讲YY哥没修好还收100元，不过后来证实结果没有收，不过顾客讲‘YY哥修的这个尸体，比你原来的尸体好多了’，听了这话我直接晕倒，本人平时不擅长忽悠顾客的，也没那习惯，这句话我是彻底雷到了。

--------------------------------------------------------------------------------------------------------------------------------------------------------------

好了机器到手开修吧，你说作为商家返修自己的机器，还是别人乱动过的，还有木有商家和我一样，有木有，有木有

呵呵，本人不计较这些。

D777主板爱腐蚀，大家都明白，板子会发黑，但在此之前，板子都做过处理，洗了不知道N回了，仔细测量每条经络，只发现2条不通所以飞了两线，其他的均正常。谁说发黑就有病了？黑木耳就不是木耳了吗？就不能用了吗？

所以对于发黑的地方我不再检查，因为在销售前已经仔细检查反复清洗过，对于自己的检查很有自信不会复发。

这两条飞线的维修事项省略了，只看到YY哥把我原来两条电线换成蓝色的了，颜色也有讲究？换他有用？焊锡很贵的。

首先通电，仅ESP关能唱，ESP开居然无声，好吧先看下波形，示波器太烂，只能看看波形，总让他有点利用价值吧{:soso_e109:}。

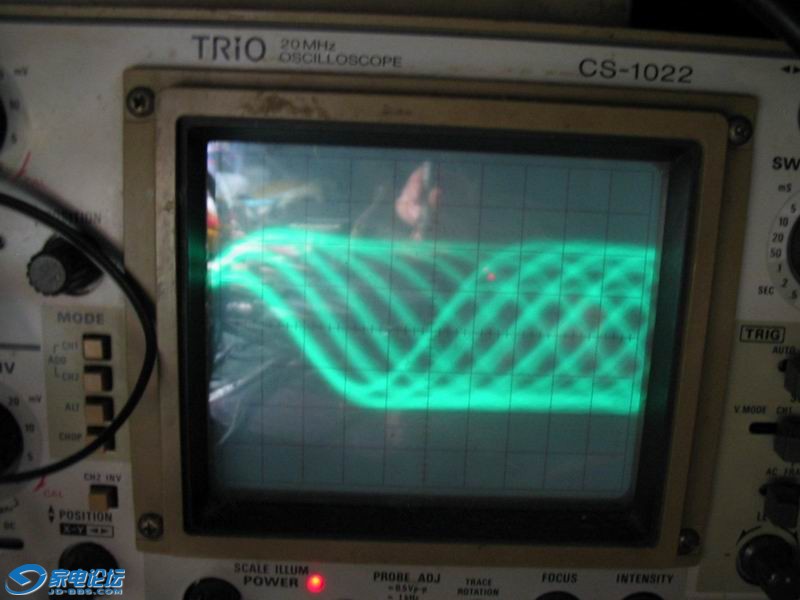

标准的全新DAX11/DAX01
展开幅度1V P-P，且清晰为正常。

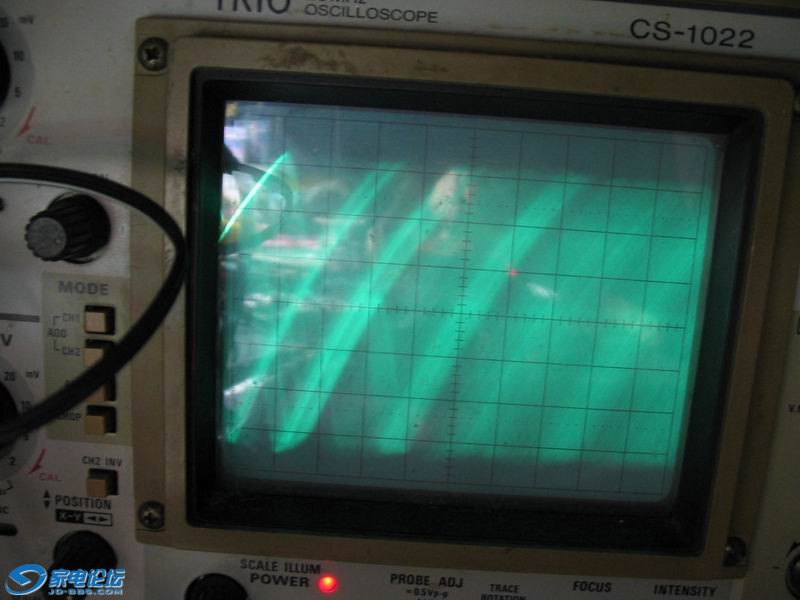

不是吧，0.6V最多了，记得这台机器当时检修时候原配的是DAX-01，0.9V伸展的好光头， 取下一看是DAX-11。YY哥你也太那个啥了，帮人修机还换了次品光头，不过也有可能是无意的。

好吧我再从光头堆里找一枚看看





大约为0.8V不到点，总比你那个0.6强太多了，0.6的严重不达标，开ESP都不一定扛得住。

有略微达标的光头才能继续修下去嘛，然后开ESP看下



呼呼，示波器阻抗太低，干扰RF AMP 芯片部分啦，切换成10X档位，



很明显开ESP时，RF AMP处理IC丢出来的 波形再正常不过了，波形频率增高以满足ESP的高速度数据传输需要。

那为何一开ESP就没声音呢？无论PO LO一点都没。仔细研究下777电路结构图。



CPU接到ESP开关指令后，直接让两个RF信号放大管，叫他们可以开挂起来了，增强给DSP/伺服整合IC的信号。



同时告诉伺服和内存管理器，同时开工，同时内存管理器控制一枚4M内存做ESP数据缓存。

然后我发现一个现象，这个机器只要开了ESP，就关不掉，一直停留在ESP状态。

用过D777的玩家应该清楚。D777当防震内存不存满的话，关ESP会一时半火关不掉，要等一等才会自动关闭ESP，因为内存没有存满6秒钟的歌。

这个病机既然开了ESP关不掉，维修方向大致可以确定一定是内存OR内存管理器。

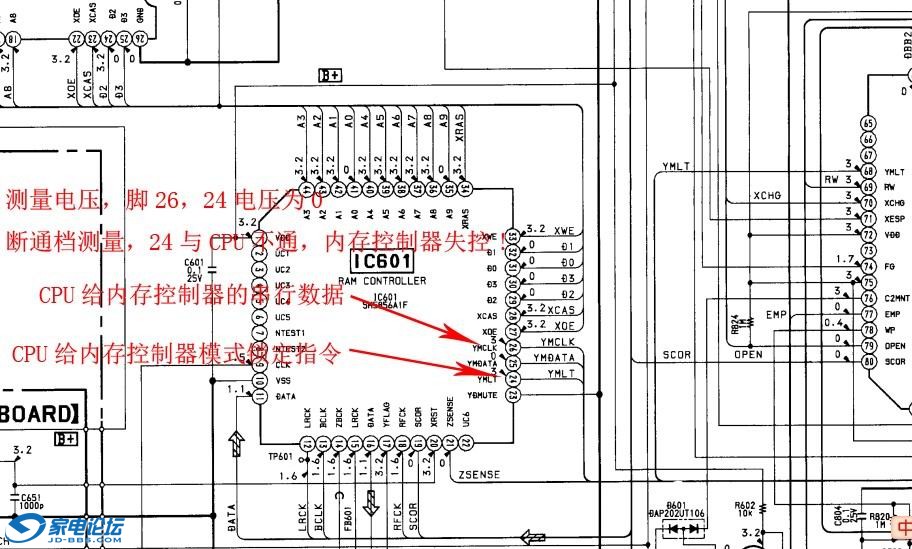

先查内存，经检查每个脚都互不短路连着SM5856这内存管理器。

电压法再测，内存和内存管理器相关脚！



发现有两脚电压不对，这两脚分别来来自于CPU的数据和指令脚。



分别测量这两条通路，锁定脚居然是开路，CPU那个脚虚焊，我太阳，内存不工作！补焊后故障1排除。

然后上机再听，嗯，这下无论开ESP关ESP都很正常出声，正常切换。

听着没过10分钟，故障2又出现了。机器经常发神经，无光，光头瞎跑，马达狂转，反正和喵了个咪的一样，无规则可言。



你看这不在无光瞎转着呢。

很明显这些很可能是一个故障源。按照以往的检修经验，从无光开始查比较容易。

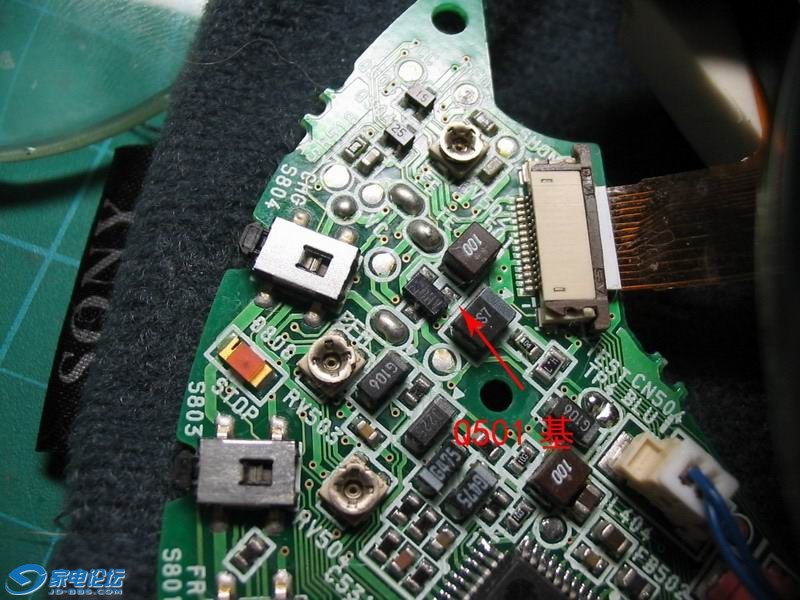

一看便知，D777光头要发光，归根结底是由伺服给的高低点位信号，RFAMP芯片以LD脚电压2.2 OR 2.8V拉低拉高Q501基级，从而激光头得到1.8V或者0V。

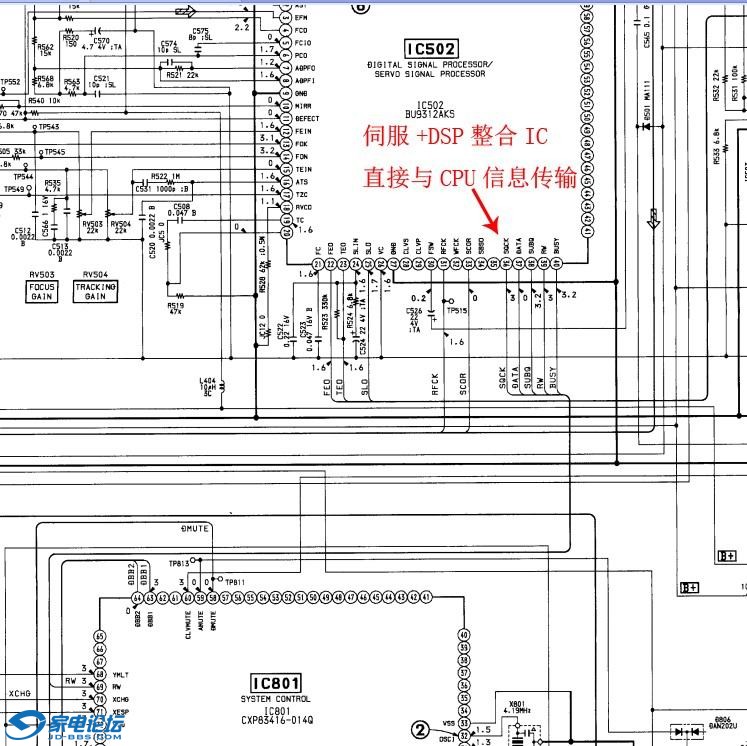

从电路图看来只有这条路能影响到有光无光，D777的DSP和伺服是整合的，在Q501 集电极VCC 3V稳定前提下。RFAMP告诉Q501是否打开激光，都一切由伺服它指挥，所以高于90%的可能性故障点在 伺服-CPU可能性之一。



伺服信息传输脚均导通，电压正常。

那先干脆先从CPU查起吧，

当然先看供电VDD，哈哈，供电居然是0.当我下意识要进行为何无供电的排查发现，CPU那个脚居然也是虚焊的，难怪机器时好时坏，无规律神经病。D777在CPU供电有问题下，某些器官也是工作的，形象的说是无头苍蝇。



补焊后一切正常。没有发现故障3，若以后再发现再补充。

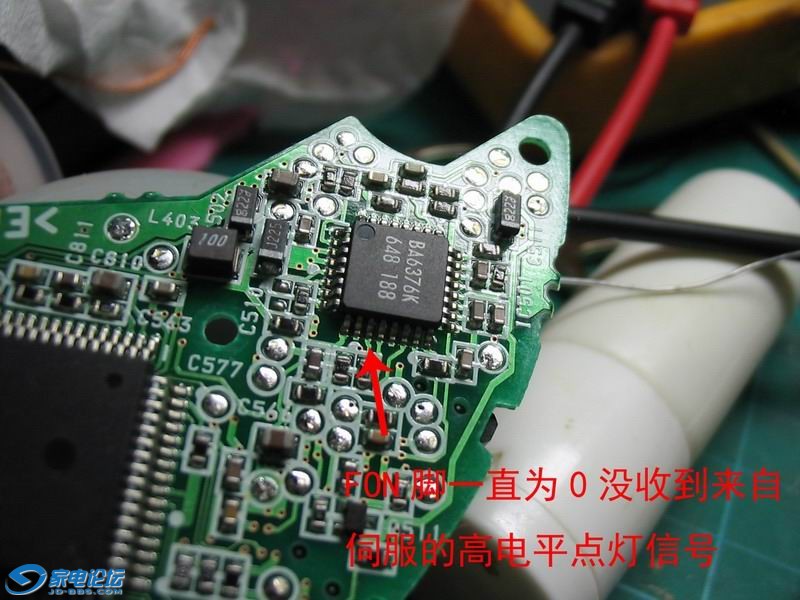

伺服给RFAMP点灯脚正常水平一般都是3V。
-------------------------------------------------------------------------------------------------------------------------------------

我的维修宗旨：重在排查，很少动烙铁，维修一只机80%时间花在摆弄两个万用表。焊锡很贵的呵呵，不会轻易下手。换IC也要各种方法排查过确定99%坏才换。

有人说不就两虚焊吗？是的，或许谁运气好CPU补焊一遍就好了，但我的运气想来比较霉点，往往是坏原件短路断路多。不过我相信无论故障源，慢慢查总有根源地~

总共耗时1小时多，我修机速度不是最快，总给某些坏人嘲笑{:soso_e135:}。D777再听几天还给顾客，维修故障不是很严重，费用从免，运费实收。

最后希望YY哥若 您真收了顾客100元，那请还给别人，业内维修修不好不收钱一直是硬道理。 若顾客瞎掰，那我会把此编辑。

本人论坛不接修，维修参考淘宝价，价格杀猪地。小毛小病送修很亏{:soso_e113:}。

lingyidao

交易区新帖推荐

有意思

我可蛮

太牛X

maitaiben

额.....

mymgod

专业人士。。

badaoren

交易区新帖推荐

我就看了开头···下面没看懂···物理老师死的早····

pippo1987

到底修好了没有

cat35a

[s:97][s:97][s:97]

myrq

讲了没有发现故障3，机器试听几天就发还给顾客。这位顾客也挺背的，也奉劝各位修机请擦亮眼睛，否则害人害己，碰巧还会害了销售方呢。

square2929

电工盲进来顶一下

mameng1234

技术贴啊，人品贴啊！膜拜中~~~

dldy

顶顶！ 技术人才 哈哈！

WM126

非常认同楼主的维修机器的理念，这是需要强大的技术支撑的。当然拆装机器也有好的方法，我就不班门弄斧了。

萧与

电路图还是维修工作的基础啊，嘿嘿，可惜当年电工学的不好

flason

我不相信勇勇哥没修好会收取d777机主的费用

另外光头也有可能是装回去的时候没留意装上另外一个
