红红火火小辣椒，真真切切新生活—超级平板穿墙王美如画X5试用测评

cxc9901

前言

外观

附件篇：

拆机篇：

配置篇：

本地播放篇：

网络功能篇：

网络邻居篇：

小结：（4楼）

X5测评视频：（5楼）

X5外接3.5寸硬盘测试：（6楼）

超级平板穿墙王——美如画X5穿墙测试：（7楼）

---

因为平时喜欢逛家电论坛，因此参加了好几次家电论坛组织的活动，这次又看到美如画X5新芯片西格玛8671，特报名参加。有幸在获得资格后直接上了淘宝美如画铁鹰专营店，咨询了2号客服，客服热情解答，于是马上支付，于第二天上午就收到了来自千里之遥的深圳寄来的X5，经和顺风快递员确认是本人后收件，美如画X5采用厚厚的鼓泡纸包装，足足卷了好几层，因此对产品安全很是放心。

---

前言

这几年的网络生活很充实，同时也了解应用了不少现实中的网络产品，如高清播放机、平板电脑，特别是有着无限想像空间，拥有众多网民支持率的高清播放机技术在得到国内外众多实力厂商的支持后，使得高科技芯片层出不穷，百花怒放，加之各位草根DIY固件达人的推波助澜，力作固件更是欣欣向荣，这所有的一切的一切自然而然的让每一位普通的网民们无不欣喜若狂，爱不释手。从我接触高清播放机后，就立马爱上它，从第一次了解大片也可以安静的坐在家里看，到电视也可以不用机顶盒看，一切都是那么的不可思议。从1073芯片到1185芯片，我一直都是瑞昱的忠实用户，不过从我第一次使用高清播放机后我就知道西格玛芯片才是高清机中的老大，拥有极其画面饱和力的和色彩分辩率的西格玛芯片一直都是高清迷们热衷的对象。这次有幸参加美如画新版8671芯片机X5的试用活动，我是倍感珍惜，也是真正过一把西格玛瘾。

8下9上，天气越来越凉，早中晚温差较大，加上单位近段时间应酬较多，一连几星期忙得晕头转向的，身体机能运转也出问题了，得了小感冒，并引发了咽喉炎，还挂了几天盐水，自然也就得以在家休息几天，恰巧参加试用活动的美如画X5如期寄到了，正好借用休息机会做好测评文章，美如画X5机身不是很大，和我的众多1185芯片机比也算是小巧可爱的，在一个人安安静静的在家试用过几天后，我突然觉得X5特像红红火火小辣椒，在业界经过1073、1185、1186、8643等芯片的高潮后，西格玛公司也不负众望的推出8671芯片，而美如画公司在成功的应用R9机型后，又及时推出第二款力作X5，加之品牌效应，这款产品必将引起轰动，而我个人也刚有空余，也正好借用这款小辣椒美如画X5，治治我的感冒加咽喉炎，并趁机在家减肥也是不错的。看来辣椒中含丰富的维他命E素、C素我都具备了，而只有辣椒才有的辣椒红素就是我的美如画X5。下面就直切主题，让我们真心品味小辣椒美如画X5的魅力吧！

---

外观

参加活动后于第二天上午就收到了来自千里之遥的深圳寄来的X5，经和顺风快递员确认是本人后收件，美如画X5   采用鼓泡纸包装，足足卷了好几层，因此对产品很是放心。

因为采用航空件寄送，自然平时深圳货运得三天而航空只用一天时间。

看看这个里里外外一层又一层的鼓泡纸，客户自然很是放心。

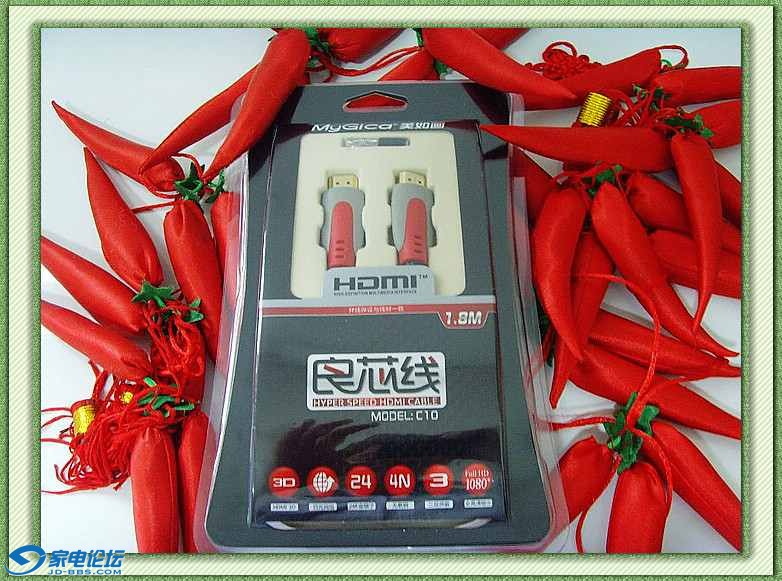

随机赠送的1.4版的HDMI线长1.8M，看着良芯线这个品牌真是让人不由自主的相信厂商的实力。

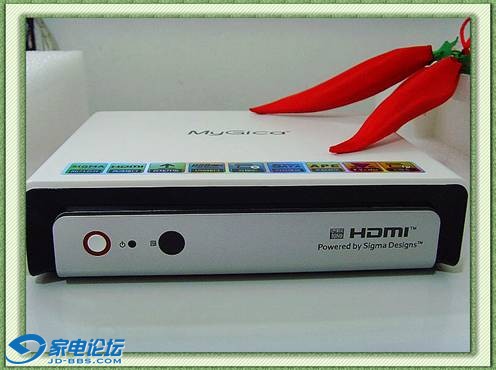

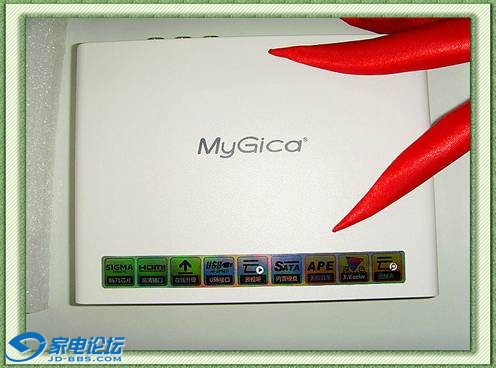

俗话说：一篇好作文当然得有一个好题目了，自然用在物质产品上，就得改成一个好产品，首先得有一副好外观。X5采用苹果白ABS机器外壳，前面脸镭雕丝。

X5后背插孔：从左起：100M自适应网络接口，HDMI视频插孔，reset一键恢复孔，光钎数字音频孔，coaxial同轴数字音频孔，YPbPr接口，CVBS接口，12V电源接口，电源开关键。

插孔细节图：

二个USB接口

左右面都有散热孔，估计工作时散热不成问题。

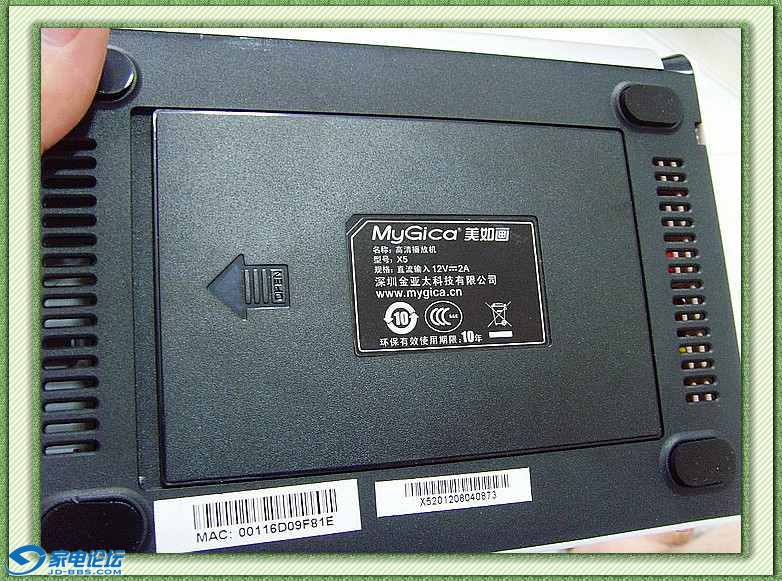

后背还有一个2.5寸内置硬盘座。如此小巧机身还配内置硬盘，这个很值得其它厂商学习。

测评：X5机身采用ABS苹果白机壳。看来机身还是耐用的。小知识：ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。兼具韧，硬，刚相均衡的优良力学性能。

按2.5寸硬盘盒提示箭头，向前轻轻一推，再用手指挑起，就可以除下盒盖。

取2.5寸硬盘按插孔头对接即可。个人提议，厂商最好配个SATA接头，这样子即使对接3.5寸的硬盘也就可以用了，而且12V的电源带动3.5寸的硬盘也够用了。

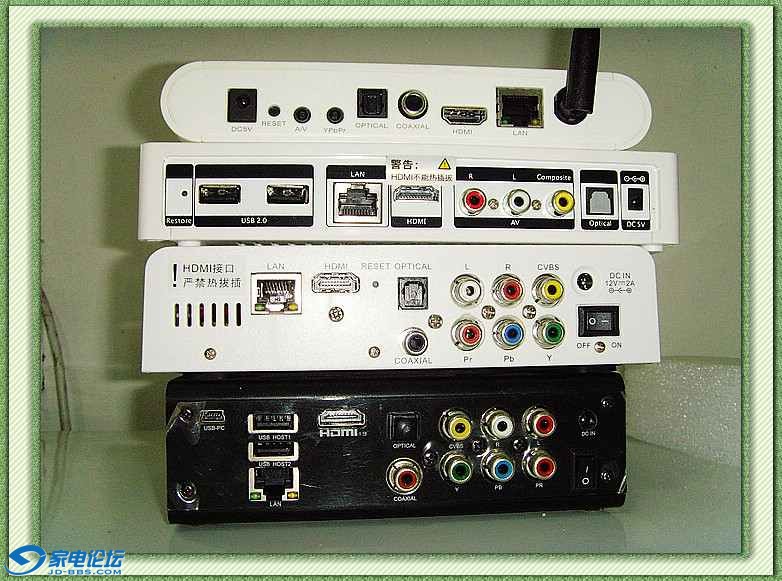

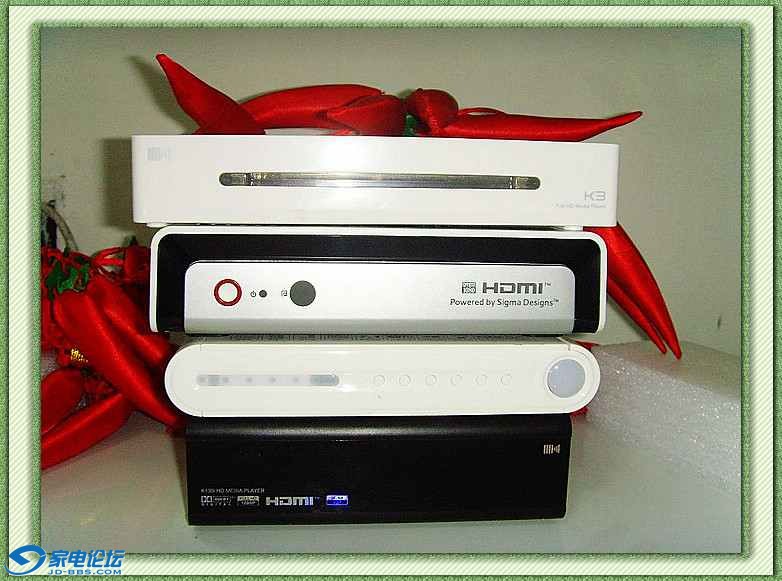

为了对比美如画X5的小巧，我特的拿出多年珍藏机型，做个对比。

大家找下吧，看看哪个是X5。

呵呵，找出来了没有。还是我来可以介绍下机型吧，从最小边数，分别为开博尔K130I，美如画V4，美如画X5，开博尔K3。

呵呵，遥控器多吧，看看哪一个属于X5的，不了解机型，只看遥控器的话比机子大小的话，我看大家肯定都说最右边的是最小巧的机型。

从包装来看，1185机芯的K3包装盒大小和X5是差不多大的。

---

附件篇：

X5 附件全家福：有300M无线网卡、17个按键遥控器，12V电源、AV线

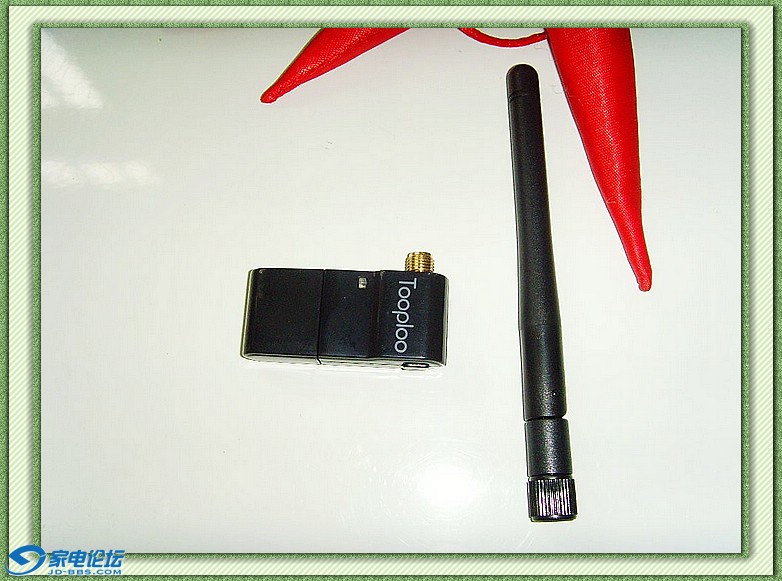

Tooploo拓普乐300M无线网卡，可以拆装天线，这个很方便，下面我会在配置篇说下个人DIY组合。

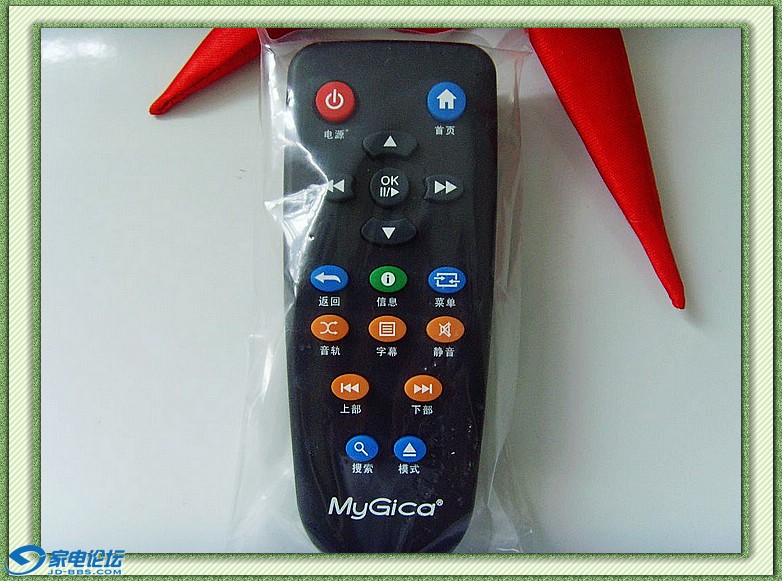

17键的X5遥控器，虽然基本功都能涵盖，但个人觉得太过简单，比如：声道、放大、还有高清机连接外置蓝光光驱的控制键也没有，有些可惜。因此大多30-40遥控按键器都可以实现使用这些功能。个人用过多款美如画产品，都是送遥控器电池的，而这次X5包装盒内没有发现。不过送电池在别的厂商也是基本没有的。

可能厂商定位X5为大众机型，充分考虑新老电视机，送了AV线，不过对我们这些试玩家来说，觉得还是改换AV线为SATA线更合适，因为这样我们就可以直接连接3.5寸大容量硬盘了。追求该机子更大的高清视频享受了。

产品保修卡、第一使用说明书、X5详细说明书等必备资料。

---

拆机篇

西格玛芯片与瑞昱芯片方案对比

	Sigma 8671	RTL1186	RTL1185
画质	超清画质	中等画质	一般画质
解码	顶级解码	中等水平	中等水平
全宽全高3D	完美解码	不支持	不支持
次世代7.1	完美支持	部分支持	部分支持
主频	Mps750Mhz	Mps750Mhz	Mps500Mhz
内存	512M DDR2	512M DDR2	256M DDR2
硬盘支持	完美支持	需要扫描	需要扫描
1080P在线	完美支持	不支持	不支持
直播缓冲时间	2-5秒	4-8秒	5-10秒
切换网络平台	1-3秒	4-10秒	5-10秒
NAS功能	专业稳定	DIY易死机	DIY易死机

官方介绍的西格玛的芯片看来真的很强大，而作为一个高清机玩家来说，我们不得不对主板芯片等都做个直观的了解，希望通过直面直观来真正见识Sigma 8671芯片的强大。

应该说美如画X5的ABS模具强大，从外观上看几乎无缝隙，而我也几乎一点时间才知道，X5除了与后背众多插孔配有连接螺母外，底脚、前面都没有螺母，事后看来X5的外壳对接技术真的很强大。拆机过程，个人菜鸟需看下，老鸟基本飘过。首先从侧面入手，小心用你的指甲做固定支撑，一点点的扣开对接外壳。通过不懈的努力，费了我好几个保养好指甲头，终于X5如剥壳的桂圆，它的卢山真面目立马呈现眼前。

直观主板芯片图，我们可以看到正中那连盖着散热架子的就是那块传说中的Sigma 8671A芯片，本想拿下散架子，可是试拿了几次，因为其架子粘住芯片很牢固，只得放弃。不过在网上也找了张Sigma 8671A芯片的图片，大家可以参考下的

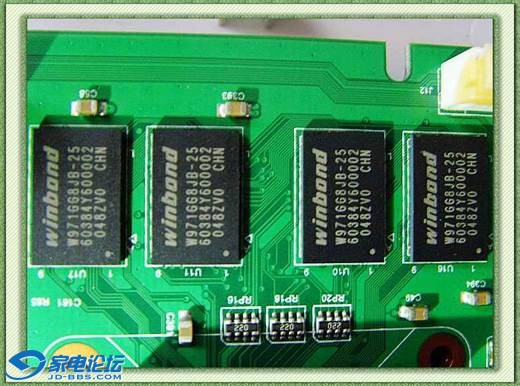

这四个并排站立的是Winbond华邦内存：128Mx8 DDR2 DRAM; WBGA60 Package

网卡芯片：RTL8201CP是一个单端口的物理层收发器，它只有一个MII/SNI（媒体独立接口/串行网络接口）接口。它通过网络变压器YL18-2050S或YT37-1107S接RJ45来实现全部的10/100M以太网物理层功能，包括物理层编码子层（PCS），物理层介质连接设备（PMA），双绞线物理媒介相关子层（TP-PMD），10Base-Tx编解码和双绞线媒介访问单元（TPMAU）。 PECL接口支持连接一个外部的100Base-FX光纤收发器。这款芯片使用先进的CMOS工艺制作以满足低压低功耗的需求。 RTL8201可以在NIC，MAU，CNR，ACR，以太网HUB，或以太网交换机中使用。另外，它也可以用于任何有以太网MAC并且需要一个物理上的双绞线连接或一个光纤PECL接口以连接一个外部的100base-FX 光纤收发器模块的嵌入式系统。

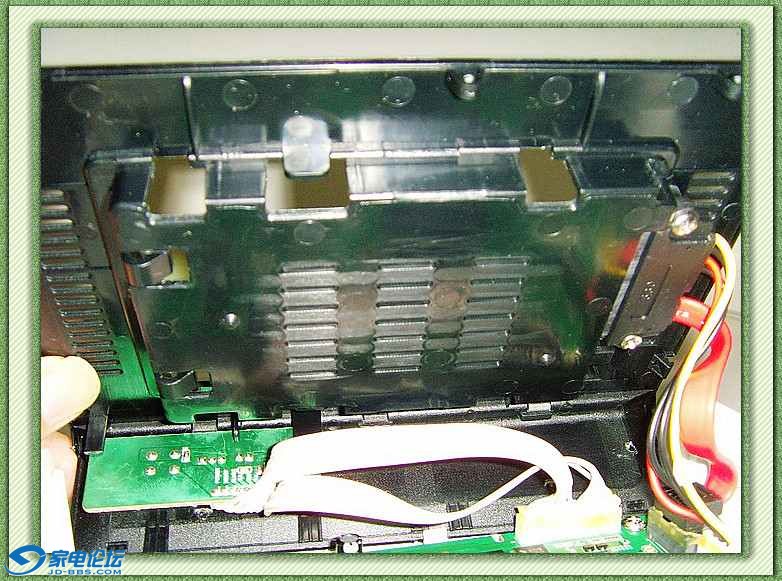

这两个就是内置2.5寸硬盘主板线和电源线插孔

如此紧凑的机子里面还真做出了2.5寸内置硬盘模板架，这个真的很强大。

---

配置篇：

为了更好的发挥西格玛芯片出众功能，我特配置了辅助工具。

时控型计量插座

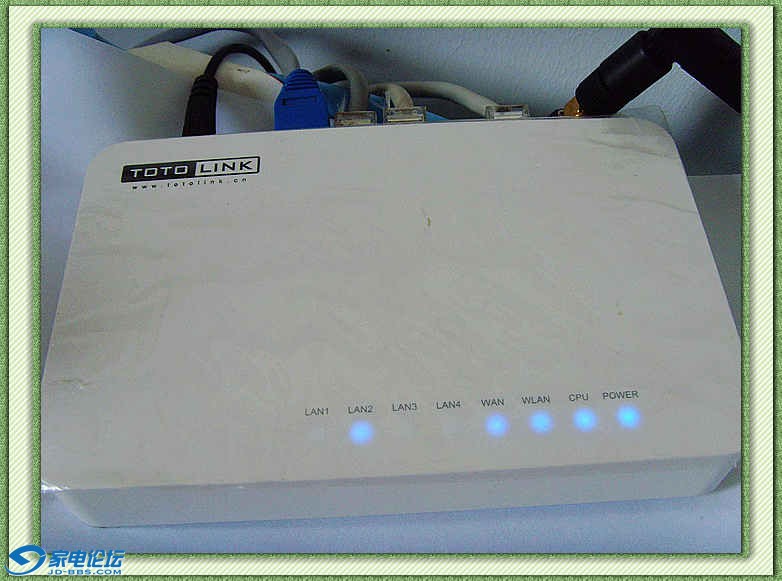

TOTOLINK-N150R无线宽带路由器

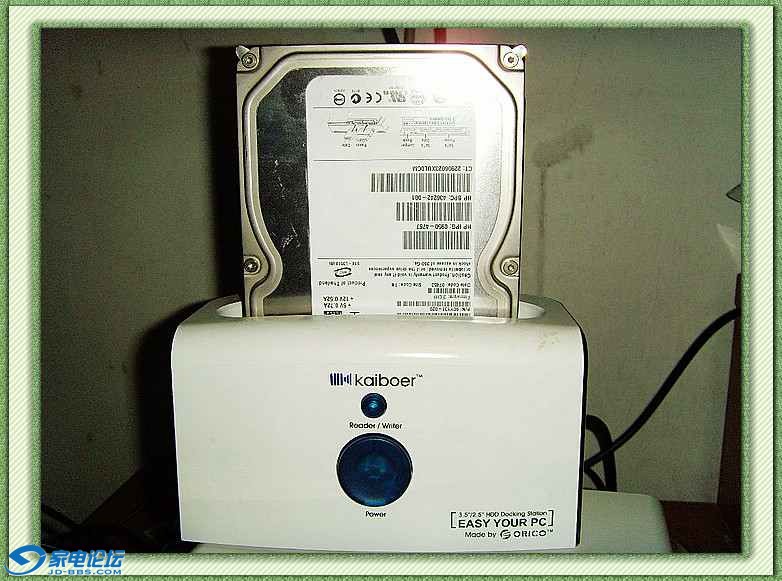

500G3.5寸硬盘+开博尔时尚硬盘座

14DB 14dbi 定向天线 平板天线

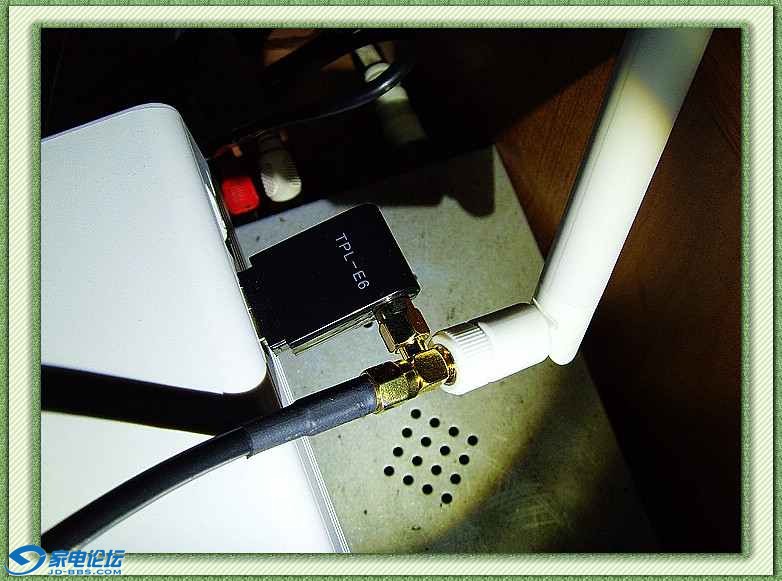

300M无线网外配三通头加14dbi 定向天线加6db增益天线

有了这个三通头后，我们就可以创造性DIY，完美的升级改变无线网卡，使之真正实现无线畅通功能，由于我家是三层小楼，我的书房在三楼后节，因此路由器也安装在三楼，而我家的客厅在一楼前节，因此以前如何使三楼的信号实现突破来到一楼，中间可以隔着二三层楼板，二三堵墙壁,二三间房门呀。一直是个困扰我的问题，不过这次有了Tooploo拓普乐300M可拆现的无线网卡后，我的问题就变得简单多了，首先自己购买一个三通头，一头可以接个定向平板天线，一头可以接个高增益天线，这样你的高清机就可以顺利实现强大无线功能。

300M无线网外配三通头加14dbi 定向天线加6db增益天线

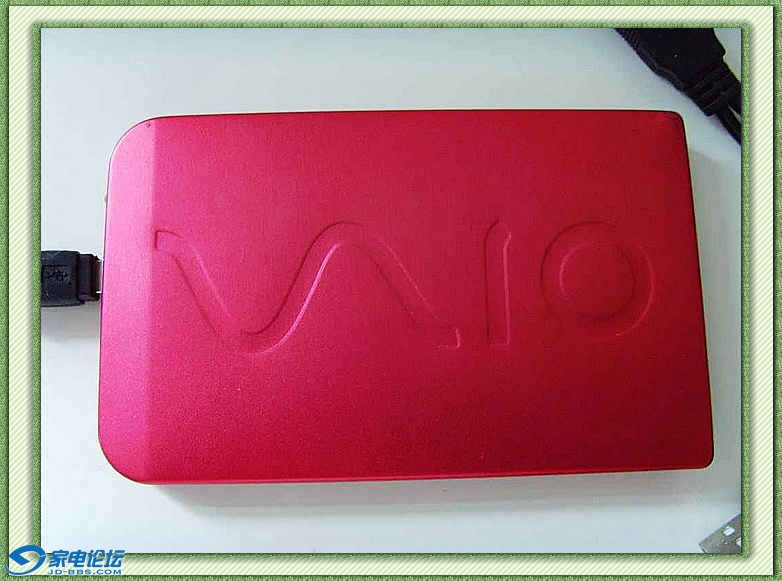

500G希捷7200转移动硬盘

---

本地播放篇:

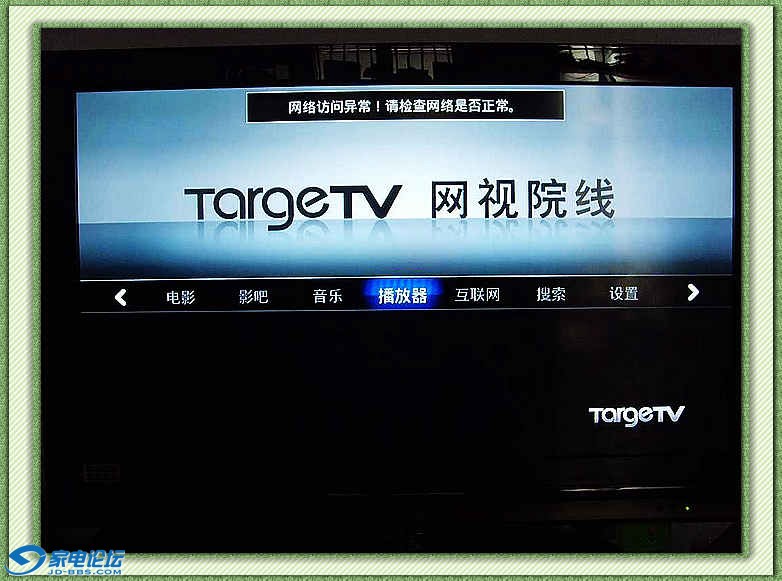

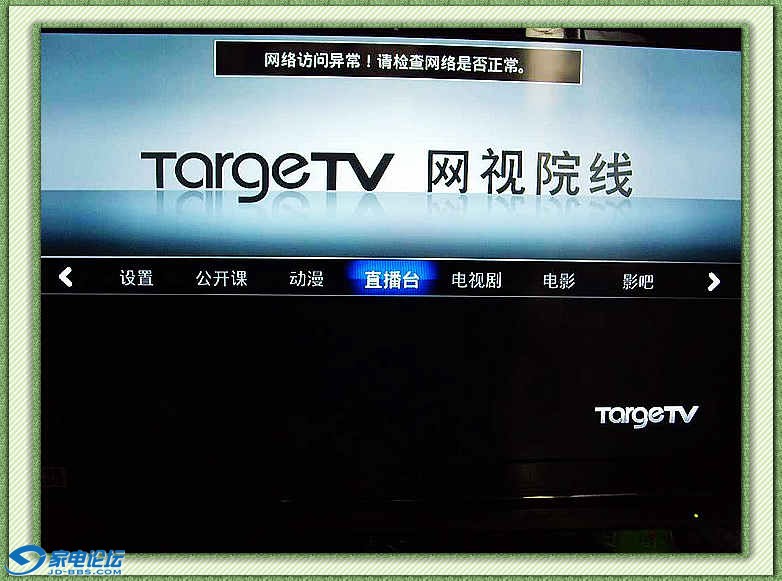

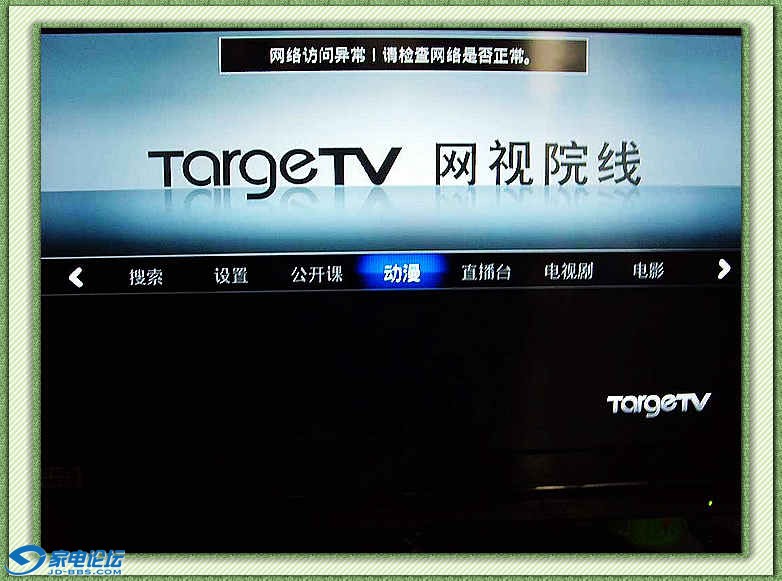

打开X5播放机,呈现眼前的是印象·莫斯科界面,界面美观,大方,因为X5主要走网络路线,自然首先都是直播台、电影、电视剧、音乐、公开课等网络在线视频，而我们本地播放功能都巧妙的隐藏在下边。

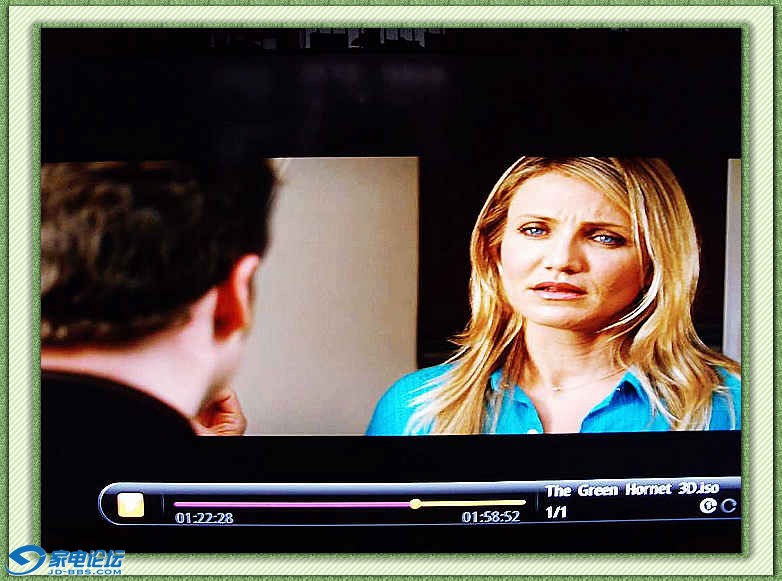

我首先测试的是31.27G的青蜂侠蓝光原盘，

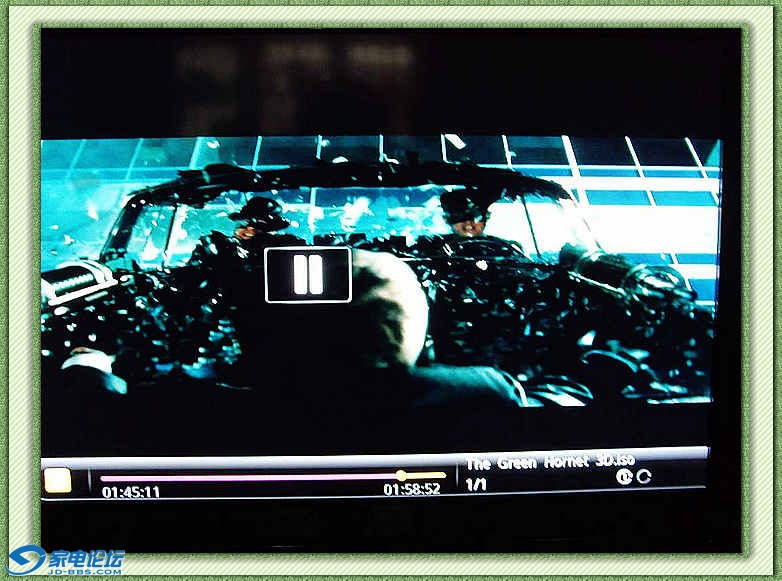

播放证明：31.27G的青蜂侠3D.ISO蓝光原盘播放流畅，读盘顺利，毫无压力。

用时控测电源损耗：

播放时间：1小时58分钟，损耗14W电量。

cxc9901

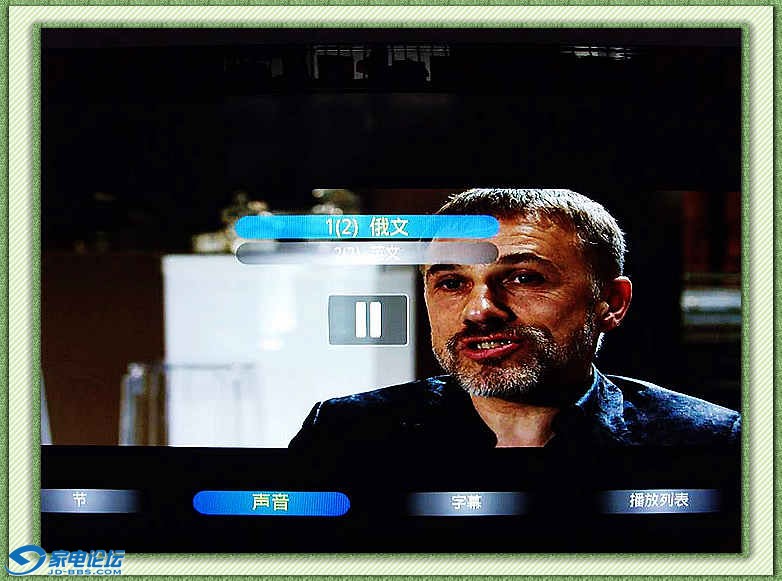

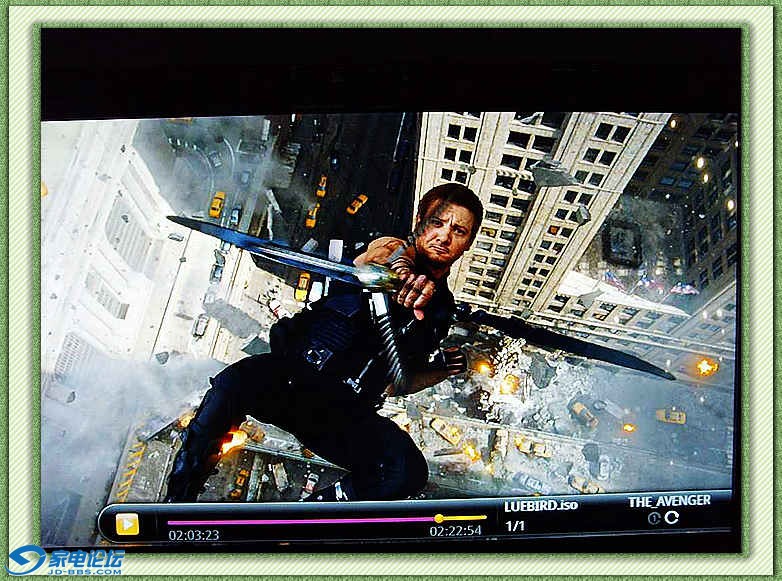

西格玛的芯片素以高清播放著称，因此我接着又播放了一个41G的蓝光原盘—复仇者联盟。

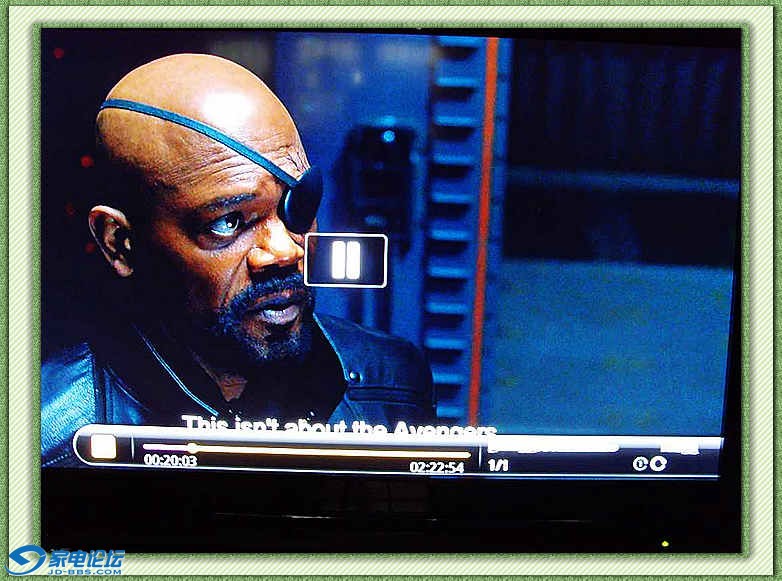

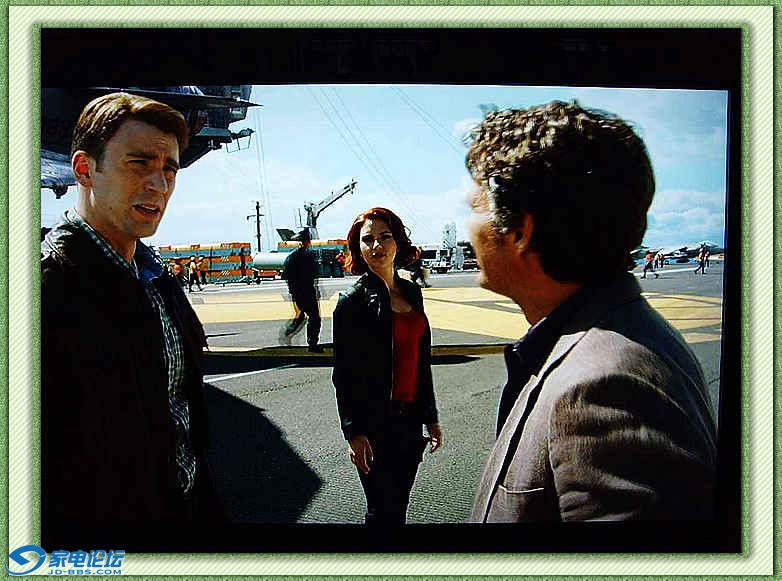

41G的蓝光原盘—复仇者联盟播放也特别的流畅，

播放时间2小时22分，损耗电量：16W。读盘顺利，毫无压力。

最近都是流行3D电影：

[cnliti]地心历险记2.神秘岛3D.Journey.2.The.Mysterious.Island.3DTV.HSBS.3Dsub.2Audio.1080P-3DV

左右格式的3D电影播放流畅。

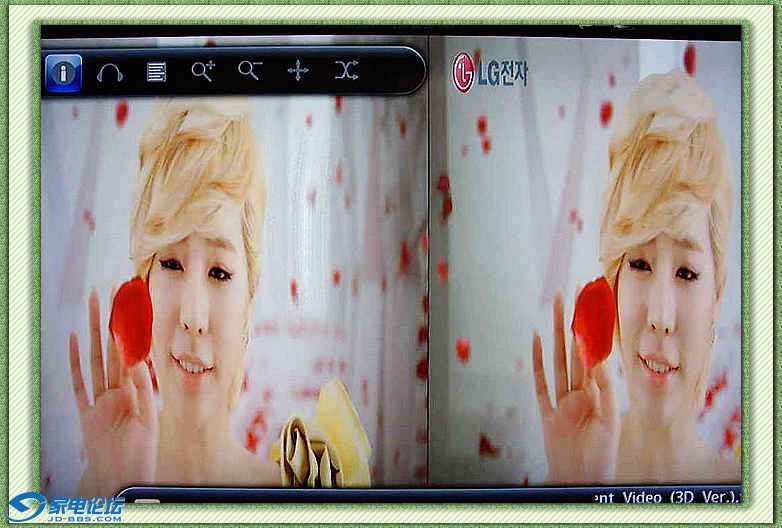

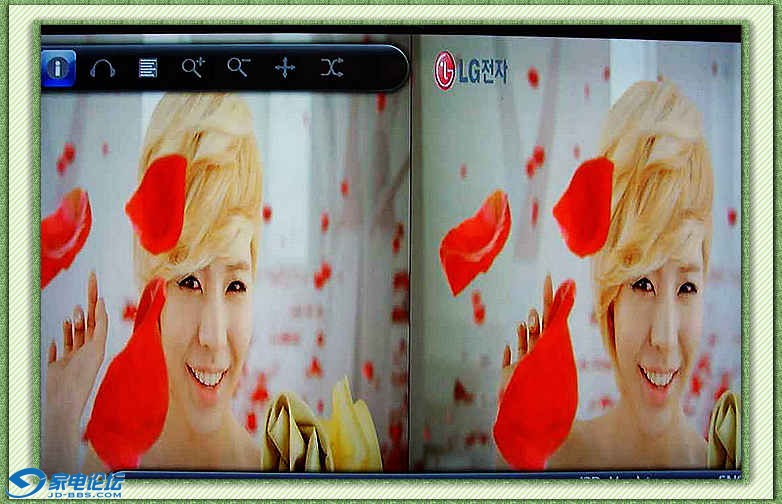

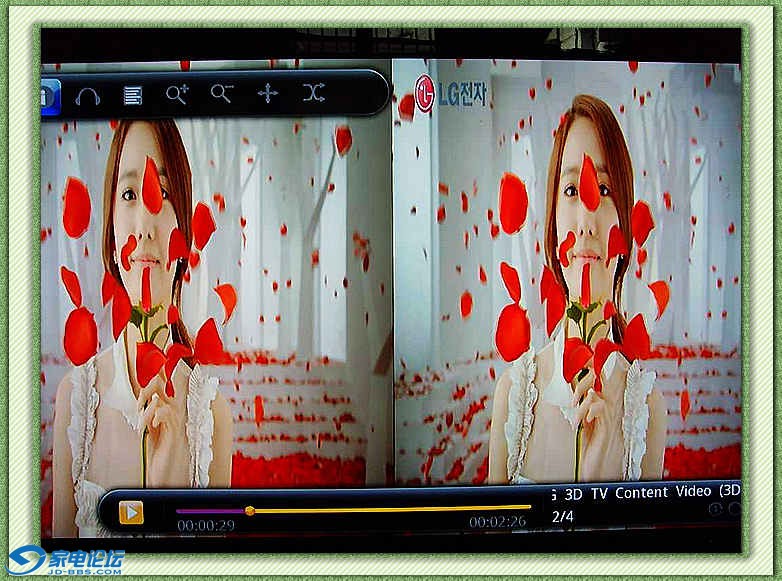

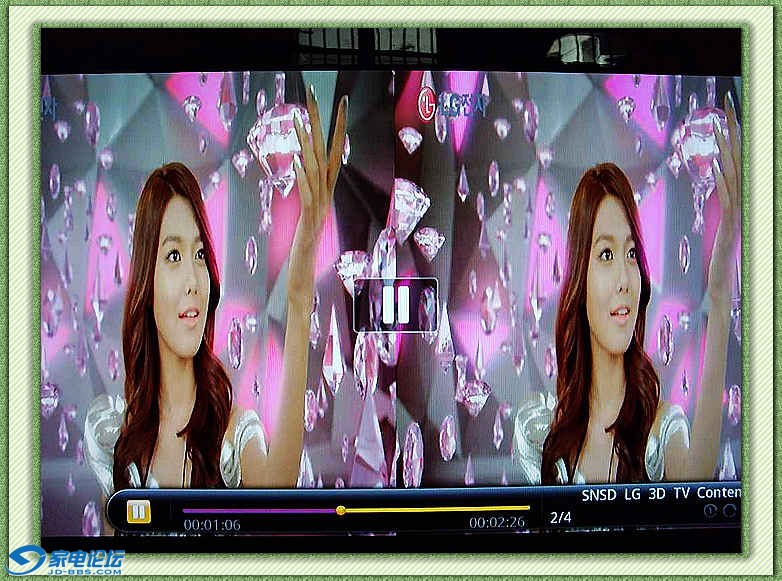

少女时代左右格式3D电影：SNSD LG 3D TV Content Video (3D Ver.).tp

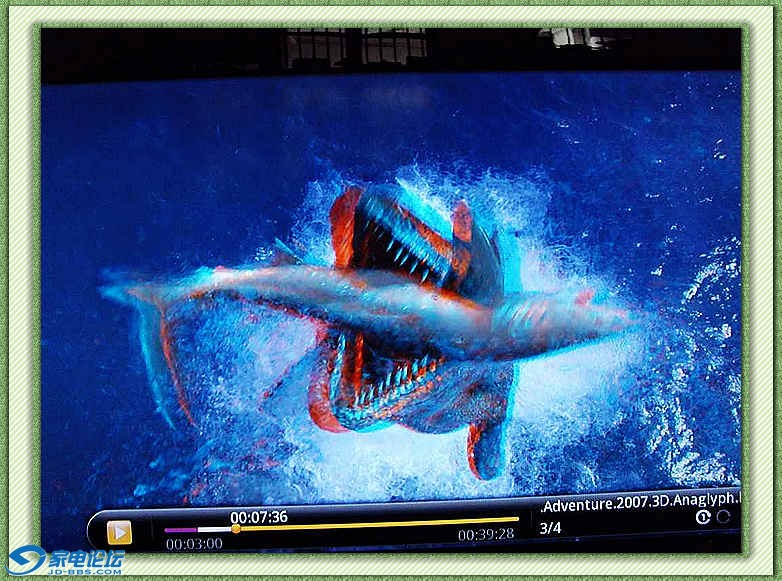

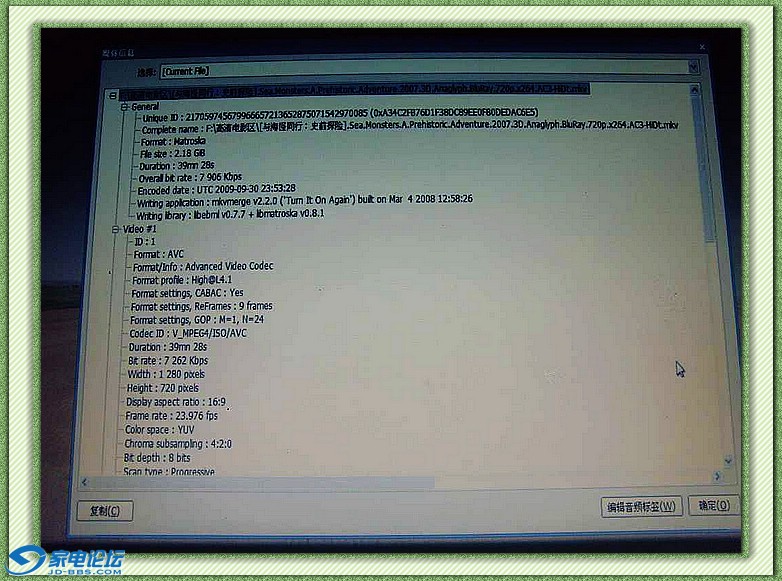

看下上下格式3D电影纪录片[与海怪同行：史前探险].Sea.Monsters.A.Prehistoric.Adventure.2007.3D.Anaglyph.BluRay.720p.x264.AC3-HiDt.mkv

播放流畅，3D效果明显。

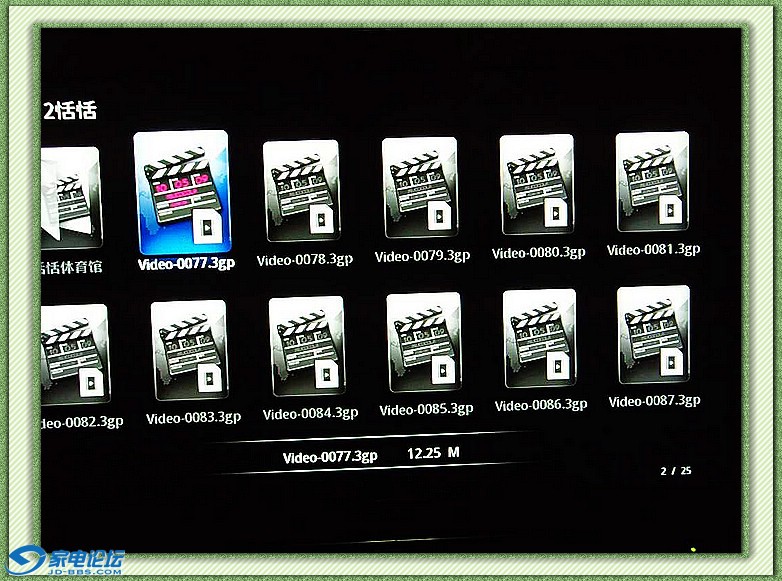

安卓手机拍摄的3gp、mp4格式播放流畅无压力。

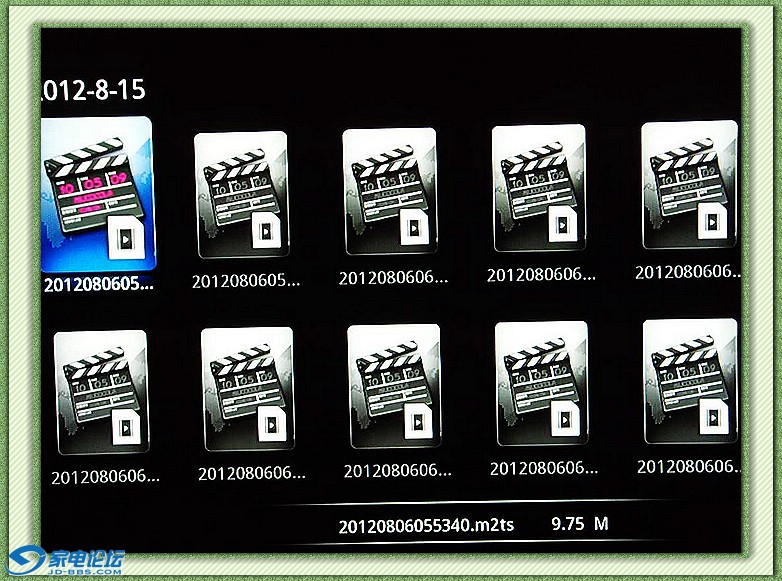

在生活中我是一名高清摄影师，每星期都会处理一些m2ts、MTS格式的高清视频，而X5正好帮助我分类视频。

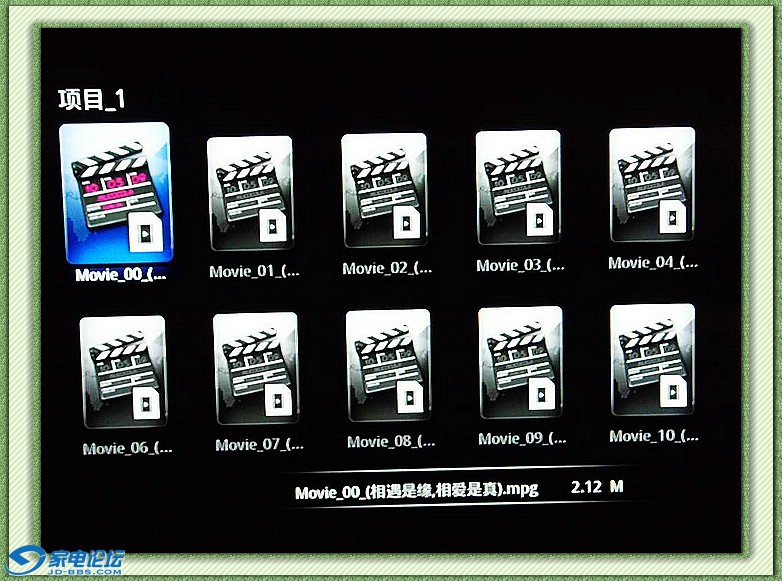

一般高清视频转化后呈mpg格式，方便打包成DVD格式。

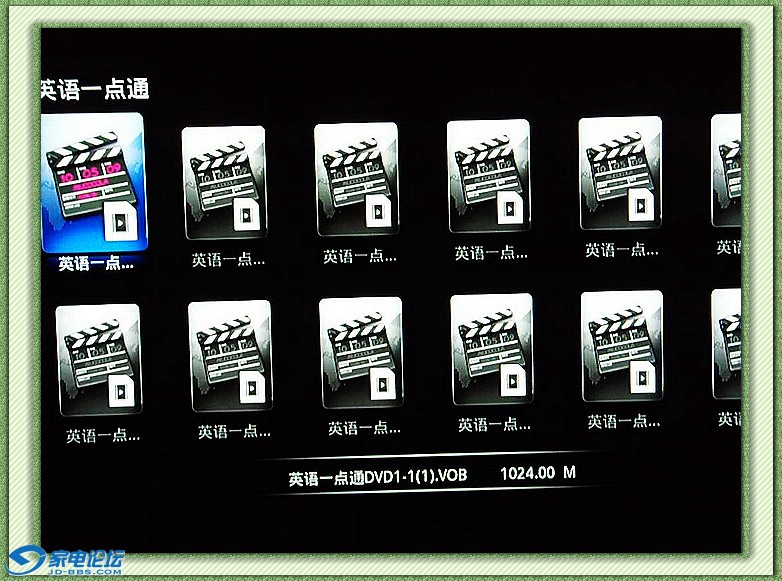

英语一点通DVD格式和MPG格式一样的流畅无压力。

小孩正在成长要学知识，而这款识字不用教真的很方便，它打包成iso格式，每天都要放给孩子看的。

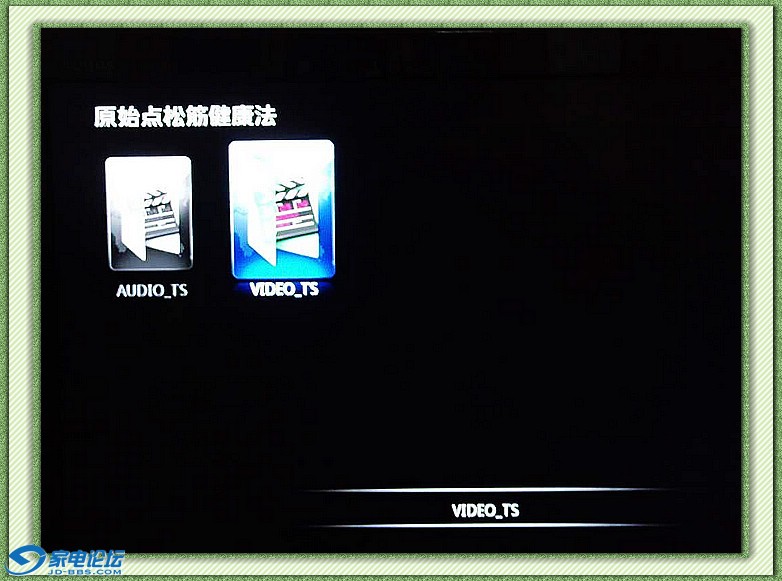

给家中父母看的，父母年岁大了，有这个病那个病的，看下当下热门的理疗片，原如点松筋保健法，每天锻炼，做好保健身体的功效。

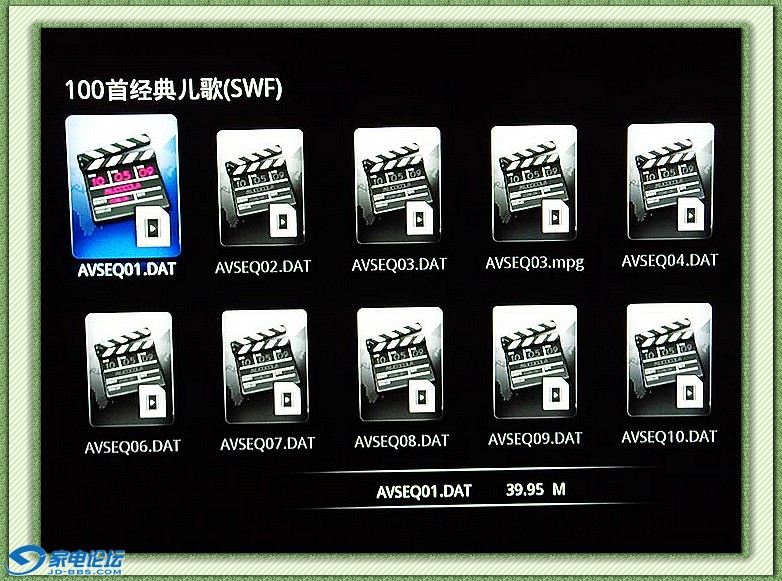

试了下，经典儿歌SWF格式不能放，而VCD格式DAT自然流畅无比。

平时也收藏些MV，正好一起听了。

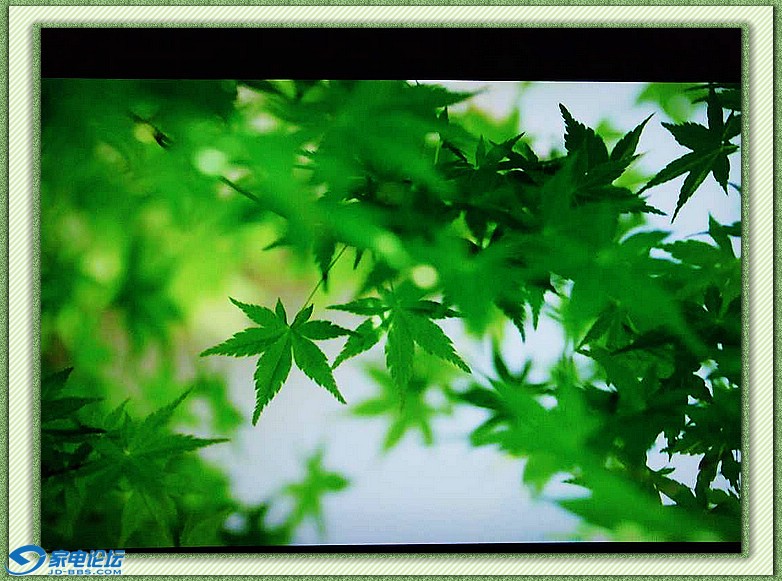

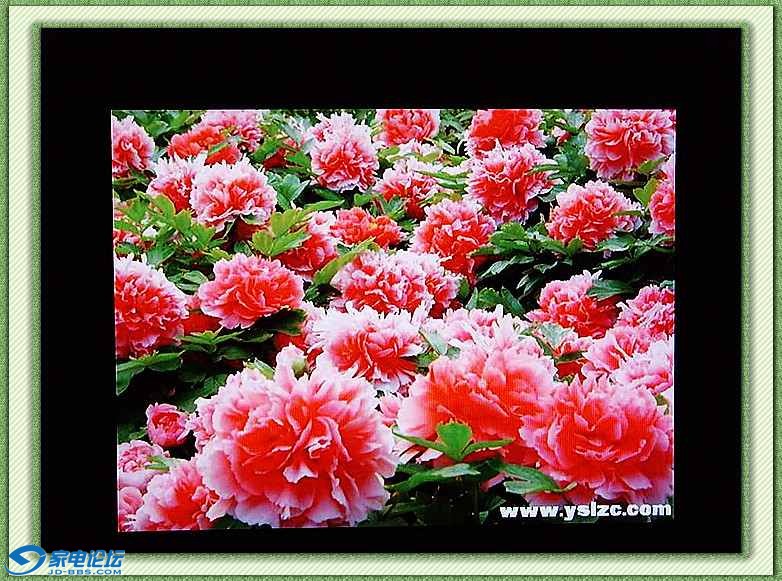

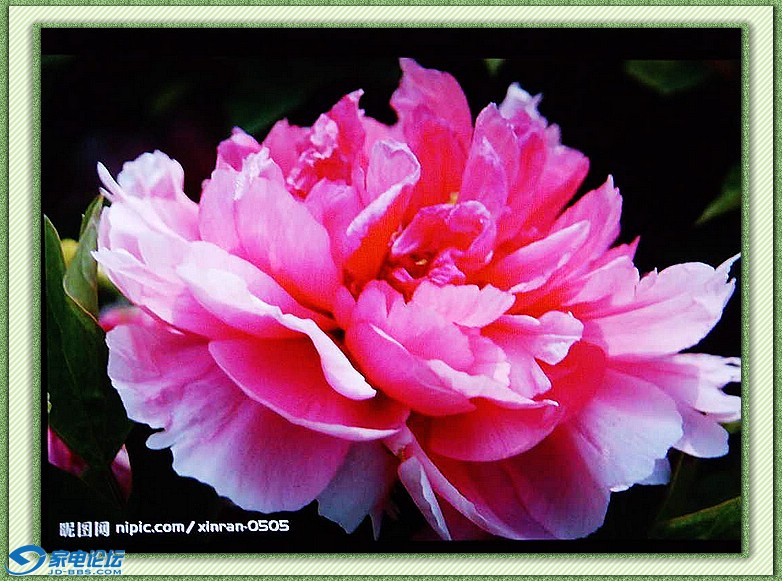

刚好收集了些做封面的早春图片，也一起颀赏了。

---

网络播放篇：

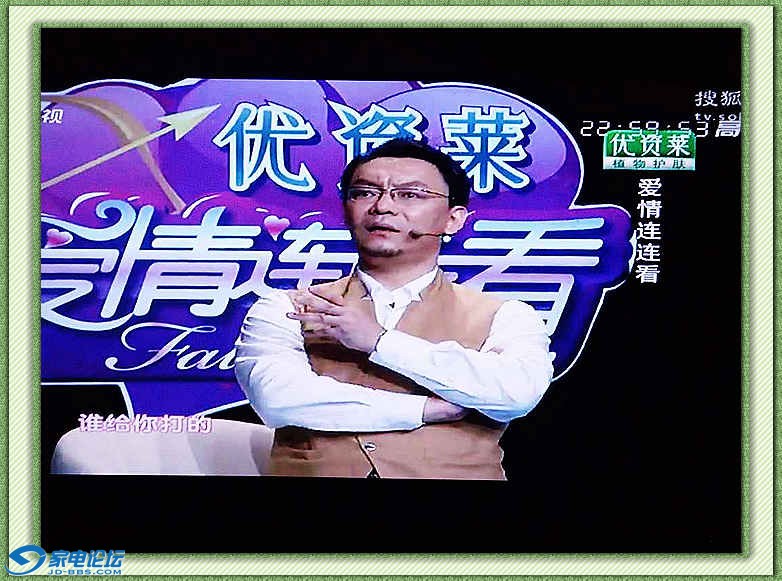

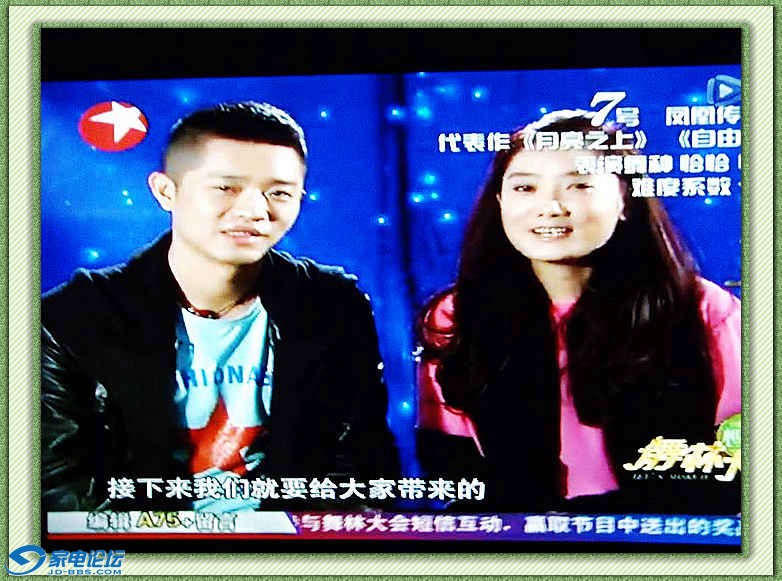

在线电视功能:在线电视台有很多。

打开直播电视，首先看到的是广东体育直播频道。好像广东体育台真的很强大，位于电视频道最后一台，却是每次都能顺利播放的台之一，从来不卡。

我先介绍下家里的宽带，是铁通的3M，因为不是电信宽带的，网速因此不是很快，200多个电视频道可以顺利的播放的只有其中的一半不到（我试用过邻居的无线，所在的网络电视基本都可以用，零缓冲基本做到不卡），不过能播放的频道都是能顺利流畅的播放，基本情况是白天好点，频道也多些，晚上用网高峰期就会偶尔出现卡顿现象，不过也是几秒停顿，X5的西格玛8671芯片真的很出色，放不出来的电视频道它会8秒转移到前一能放出来频道，让你完全不用手动操作。不过需要说明的下，由于网络电视基本是通过卫星传输信号的，因此电视画面会的减损，只能达到普清的水准。但如果相比每年你必缴的数字电视费来说，买个X5直播电视你真的很划算。

基本上热播的省级电视频道都会正常播放，这个真的很不错的。不能播放的好像只是市级电视台，不过采用电信宽带，省市频道就都能正常直播了。

---

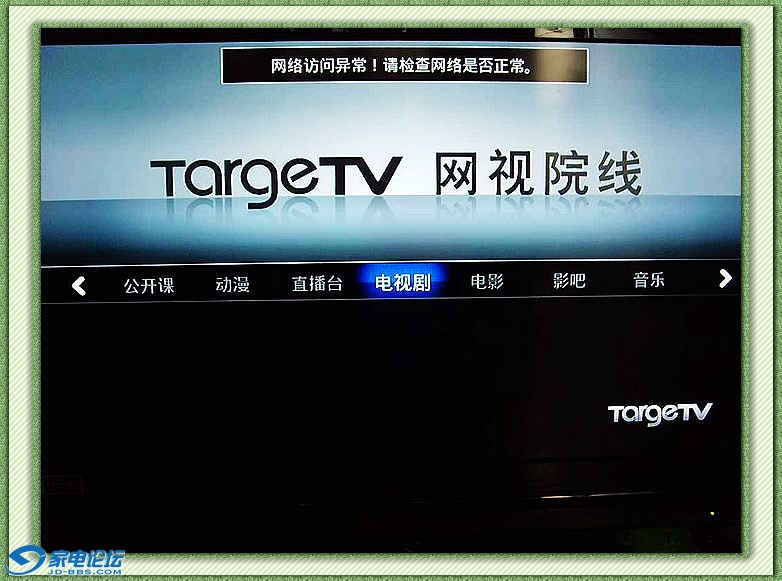

电视剧：

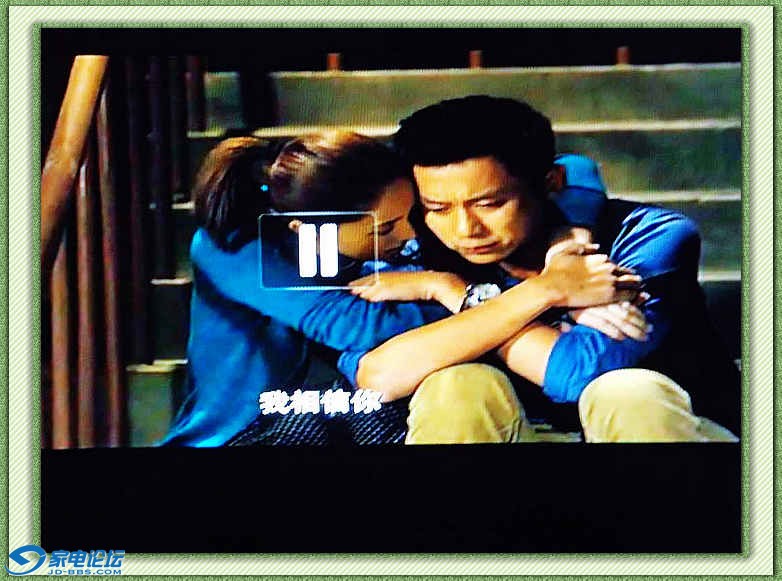

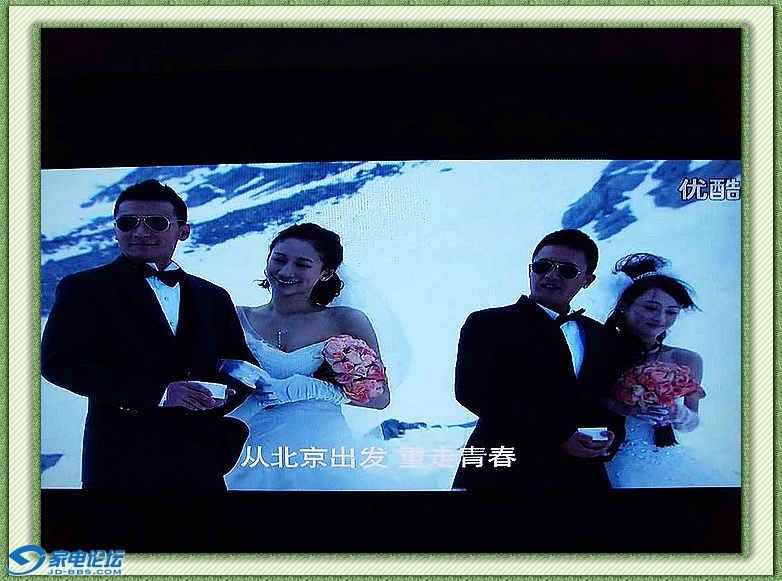

内容真的很多，特别挑了一个最新热播的《北京青年》，

---

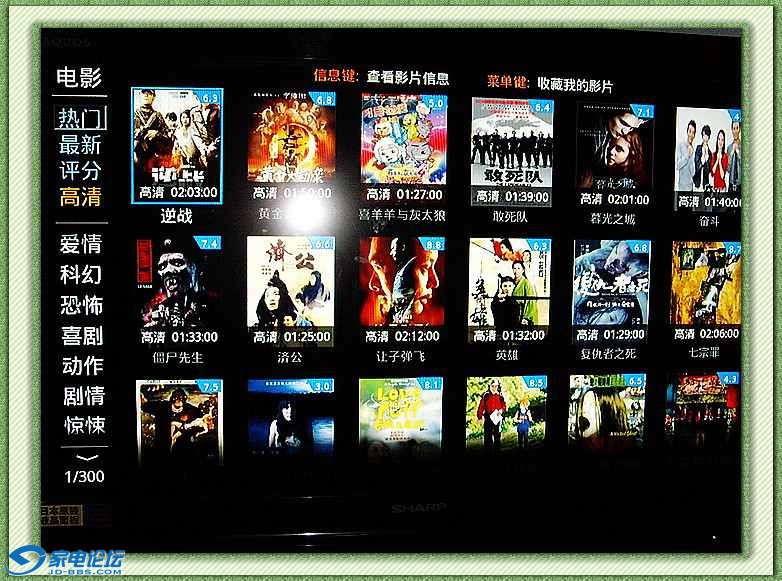

电影播放：

电影节目内容真的很多，让人目不暇接。

有最新版的电影《奋斗》，可是先睹为快。

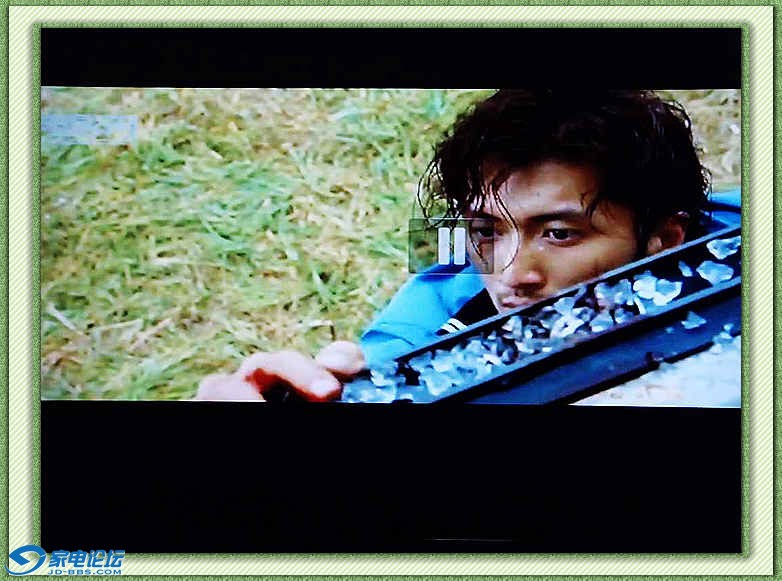

还有周董、谢霆峰版的《逆战》。

影吧集成，内容不错，都是集成国内主流影吧平台，有优朋、百度、HDPFANS、VST，不过我以前用的最多的还是好IMS平台，所以建议美如画公司在开发固件时可以考虑多增加几个国内主流平台。

cxc9901

影吧集成，内容不错，都是集成国内主流影吧平台，有优朋、百度、HDPFANS、VST，不过我以前用的最多的还是好IMS平台，所以建议美如画公司在开发固件时可以考虑多增加几个国内主流平台。

---

音乐：

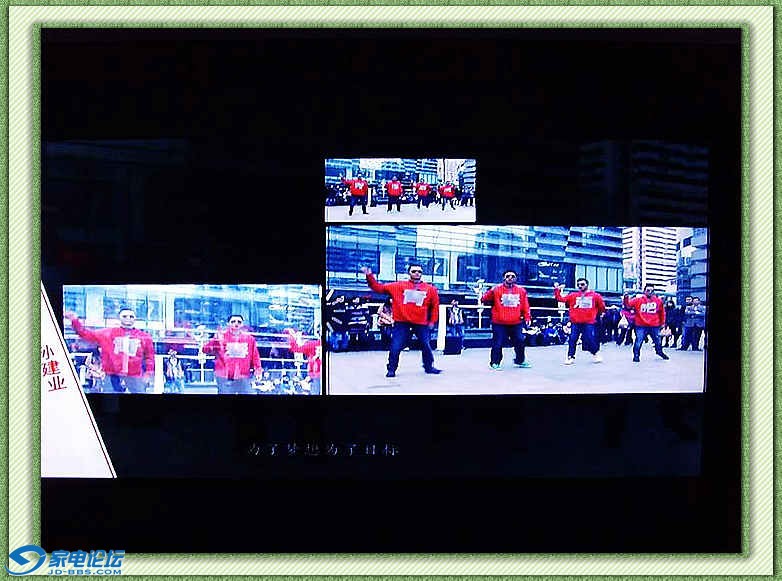

网络音乐，新老MV很多很多，在这里你可以找到你需要的原唱音乐，有舒缓的情歌，还有热辣舞蹈。感觉累时你躺在沙发上听听流行音乐，调剂下情趣，真的是给力的事情。

家家都有小孩子，面对这批祖国的花朵，以他们的名义特别安排的这个内容集合真的是很方便。丰富他们的课余生活很必要，但是时间上可以节制呀。

---

公开课：

网易公开课真的很方便，这里汇聚了世界、中国的各大高校教授的讲课精华，很值得大家学习聆听。

---

网络：

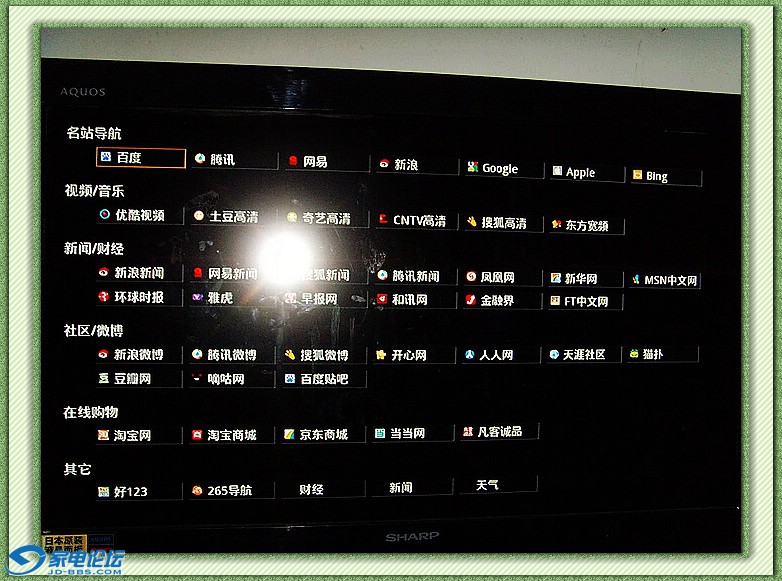

有了网络功能，你可以把你的电视机当成电脑直接上网了，随便打开一个网易，

接上无线鼠标,家中老人可以坐在沙发上直接上网了,了解国内外大事变得很方便.

---

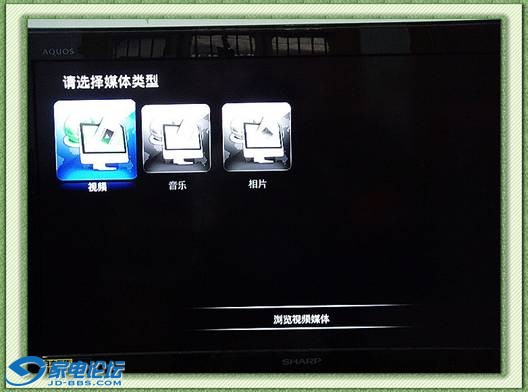

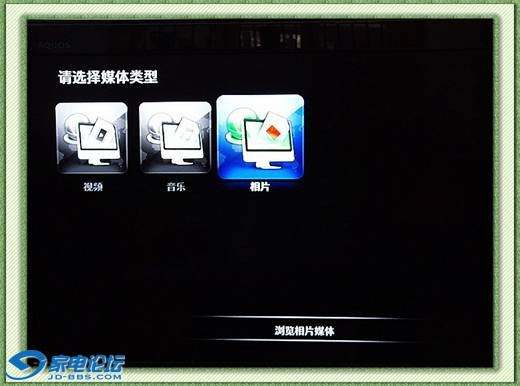

网络邻居篇：

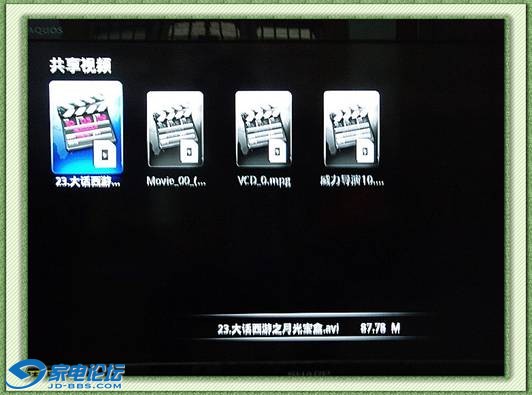

高清播放机另一主要功能就是合理的开发网络邻居功能，尤其像我这样平时拍摄了许多大量的高清视频，累时也得不到休息。但天借助于高清播放机网络邻居功能，这样平时我就可以坐在舒适的沙发上安静的选片了。

这是本地新开发的旅游景点，特请书法高手填字。

女儿演出照和我的工作照都两不相误。

空余时间大家都要学习的。资源很多很不错的。

---

小结：

美如画X5采用高端西格玛8671芯片，本来觉得应该是块大砖头（个人体积形象，请务见笑），不过事实是拿到手无比的灵巧，从正面看几乎和我的1185机型差不多了，而且X5还内置2.5寸硬盘，这个工艺创新真的是不简单，X5机身采用ABS机壳的自然对接，中间没有采用螺母，这个工艺具有一定难度，水准超高的。

---

优点：1、几乎高标准的高清视频都能播放。像蓝光原盘、上下、左右格式的3D也播放流畅，查找了下 只有RM/RMVB、SAM、BOWV格式不能播放。

2、在线电视台直播功能真的很强大，以往由于铁通网络终端问题，一般看在线电视都是卡顿的，而这次只要可以放的电视台都是很顺畅的。如果碰到不能放的台，那么X5也是8秒回退到你刚才正常播放的台的。这个功能真的是让我很惊奇。

3、这次配送的Tooploo拓普乐300M可拆现的无线网卡大大的满足了我DIY天线的心理。我用购买的三通头连接定向平板天线后，马上突破了我家复杂的地形条件，高清接收了在线视频。

4、X5的网络功能很流畅，像新浪、网易、腾讯等国内主流的网站几乎是零缓冲就打开了，父母平时不喜欢上网，这下方便他们坐在客厅中就可以看新闻了。

---

缺点：1、遥控器太过小巧，虽然基本功能都具备了，一般应用尚可，但对于玩家来说还是功能不全，个人DIY组合作用不足。而且定位家用型小巧遥控器却没有按键萤光功能，到晚上因为太小容易找不到。

2、没有配SATA线。不能连接3.5寸硬盘。

3、两个USB接口靠的太近了，由于无线网卡已占用一个USB接口了，再加一个本地移动硬盘插口就会显得太挤。而且我改造的无线平板天线接口要连接三通头，这样下来真的会挤坏USB接口的。

---

建议：1、厂商可以考虑下像说明书有第一次使用和详细说明书两种，组播放器也配备小巧遥控器和多功能大遥控器，这样厂品一定能标新立异，收获好成绩。

2、对于购买高清播放机用户基本两种情况，一种是新手玩家，初时只想买台播放机替代机顶盒或在家看大片，二种是高清机老用户，只是热衷于新机型新芯片的尝试，只然要求偏高，他们往往喜欢1是开发新固件，2是拆机组装DIY，而我这次看到X5内置2.5寸硬盘盒来，我突发奇想，3.5寸硬盘其实也是可以用的，不过得再配个SATA插线了。考虑一时购买不到，希望厂商能配送个最好。

3、多配置一个USB接口。方便使用。

4、考虑遥控器易损坏，可以在界面上增加上下左右、停止开始按键。

5、厂商虽然考虑老用户，配备了AV线，但也应该考虑众多网虫们正在使用大屏液晶显示器的需求，建议在相应出台新产品中增加后置VGA接口，这样就可以合理开发大屏老液晶，而且也易HTPC。

cxc9901

cxc9901 发表于 2012-9-5 12:00
影吧集成，内容不错，都是集成国内主流影吧平台，有优朋、百度、HDPFANS、VST，不过我以前用的最多的还是好 ...

新增红红火火小辣椒，真真切切新生活美如画—记美如画X5试用测评视频

cxc9901

个人一直以为美如画X5其实连接3.5寸硬盘的，这不我特地上淘宝采购了一条

SATA延长线 7+15 SATA数据线+电源线 公对母硬盘延长线 50CM

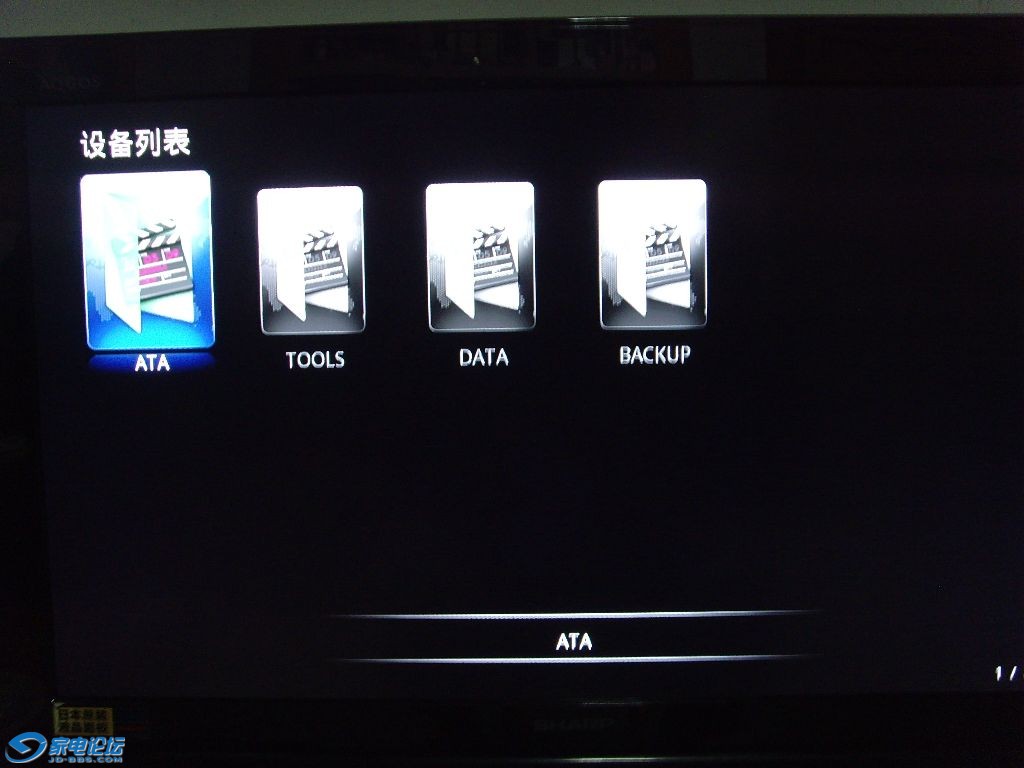

有了这条3.5寸硬盘连接线后，我立马开始行动了。这不我的工作盘1T3.5寸硬盘。





首先当然是翻底连接了。







通电开机，随着硬盘马达声响，工作正常。







我平时的工作内容很多，而且很占硬盘容量，因为平时工作较忙，很少有空闲时间细看硬盘储存，有了这个X5后，随时查看硬盘工作就变得方便、轻松多了。

cxc9901

昨晚正在用X5看直播电视《正者无敌》突然看现屏幕出现了一行该系统又出新版本的通知了，而且还是可以在线升级的，这个当然好了，昨晚因怕升级时间长了，怕耽误了电视，可今年上午没事，当然立马就升级了。下面来看看新升级的设置版面有什么不一样的地方。

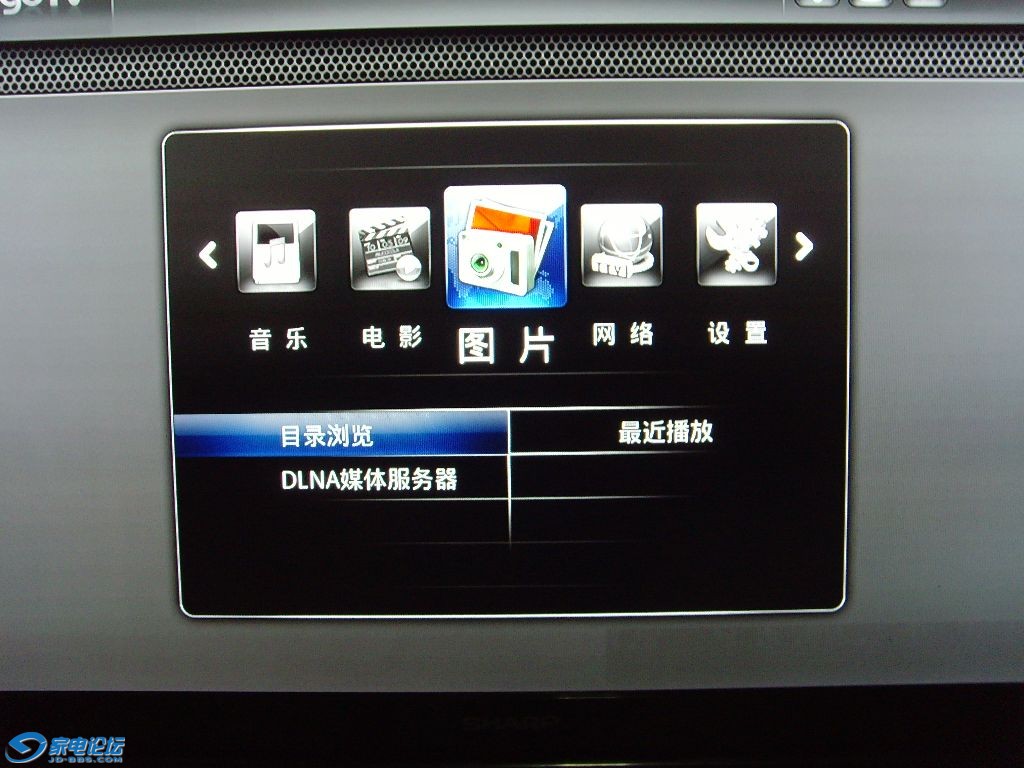

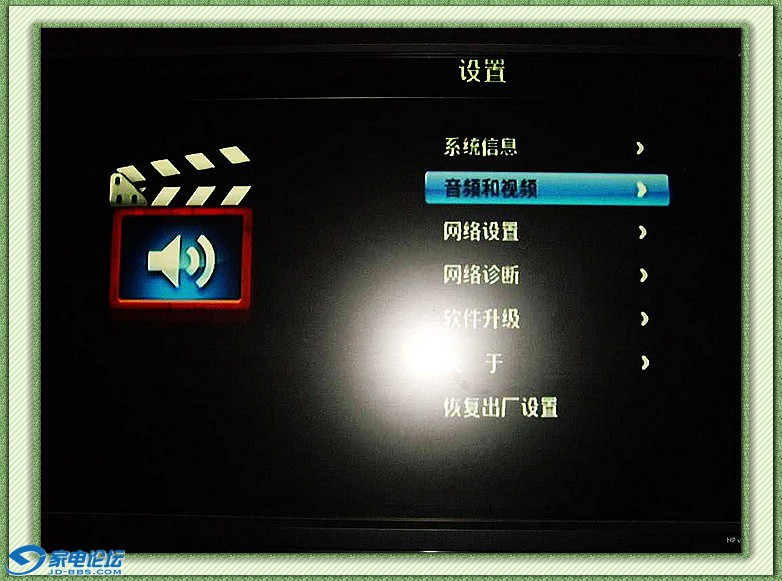

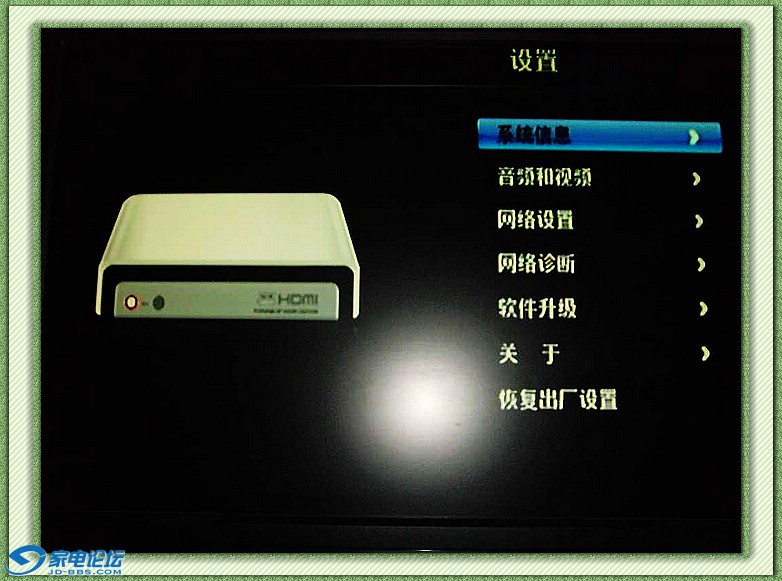

升级过程可能因为网络用了10多分钟，但升级后的主界面还是老样的莫斯科版本，可多看下，这个设置栏可真是大变化，每项设置都有了固定图标，而且功能设置也全了许多，尤其是网络设置栏目个人觉得方便明了了许多。而且此次升级是采用网络直接升级的，少了许多下载麻烦。美如画公司这个设置的在线提醒网络升级功能真的大大方便了消费者及时更新固件的心理，并且新固件也实实在在的作出许多新设计，提高了功能设定效果。

cxc9901

超级平板穿墙王——美如画X5穿墙测试

个人觉得高清机其播放高清视频功能是其重要的，能带给大家真正的高清享受。但其千变万化，与时同步的网络功能的开发也是其最大靓点。一直以来我都在尝试着实现高清机另一最大功——的穿墙能力测试，这次终于在美如画X5上找到这个高清机的穿墙乐趣。
首先来查看下我家简图，非科班，只是草图。

最上边是三层楼，网络终端放在后面一节写字台上，最下面的前面一节是一层楼客厅，靠墙的是壁挂液晶电视，下方电视柜上放X5，这个三层小楼，三层小楼的中间是楼梯，三层楼高12米，中间隔着三堵墙、二层水泥楼层，二层水泥楼梯，三扇房门。以前我也尝试用高功率的无线路由器配8dp双无线网卡，结果效果不佳，因为地形复杂，无线传输阻力太大。

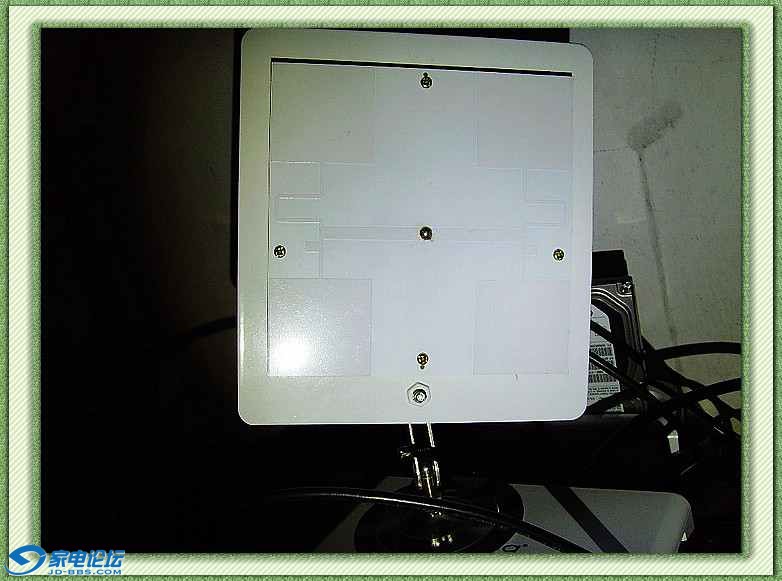

后来我采购了14db平板定向天线。

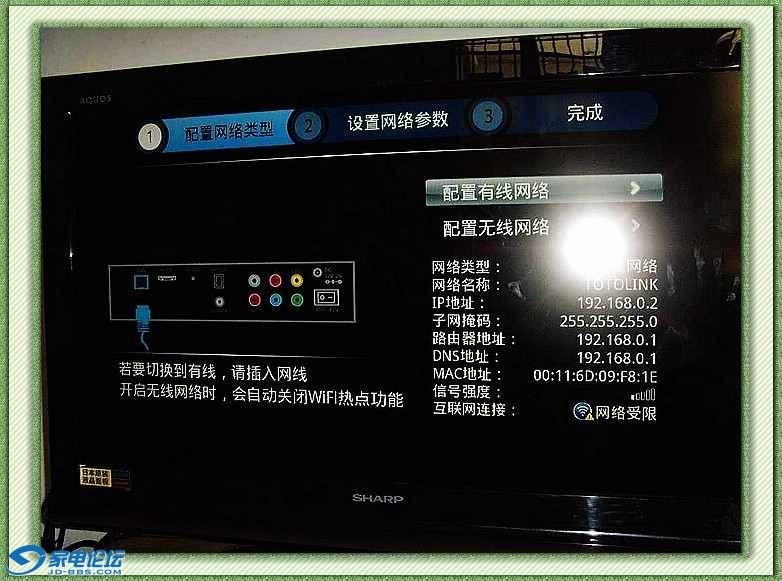

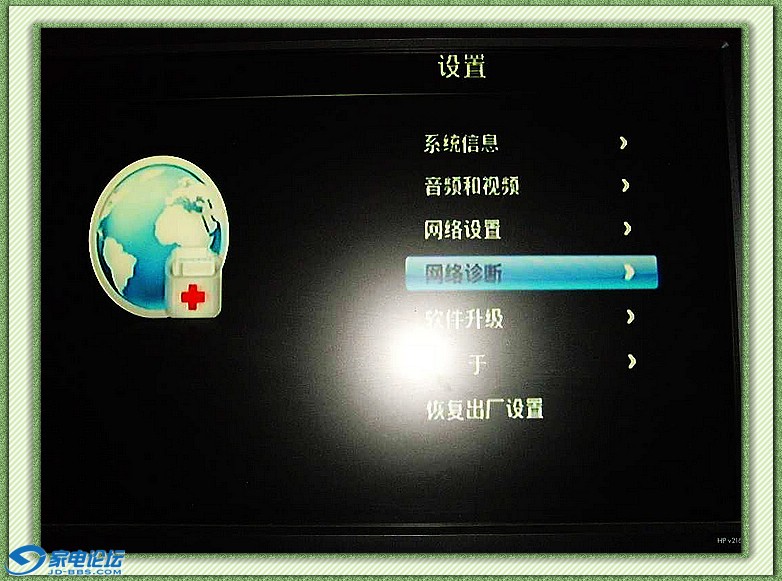

平时放在电视机后面，对着三楼调好方向，这叫定位，以前X5旧系统没有信号强弱指示，很是不方便，这次升级新固件，终于被我找到查找无线信号源强弱点

大家可以看到，我的信号接收能力只有一格，而且只是受限制的网络。

下面先做个信号测试，可以看到，还有两个网站无法接收。这个平板天线定向位置较差，得调整。

经过定向天线位置调整，再来测试无线接收网站信号能力，可以看到X5已经可以顺利接收四大网站的无线信号视频了。

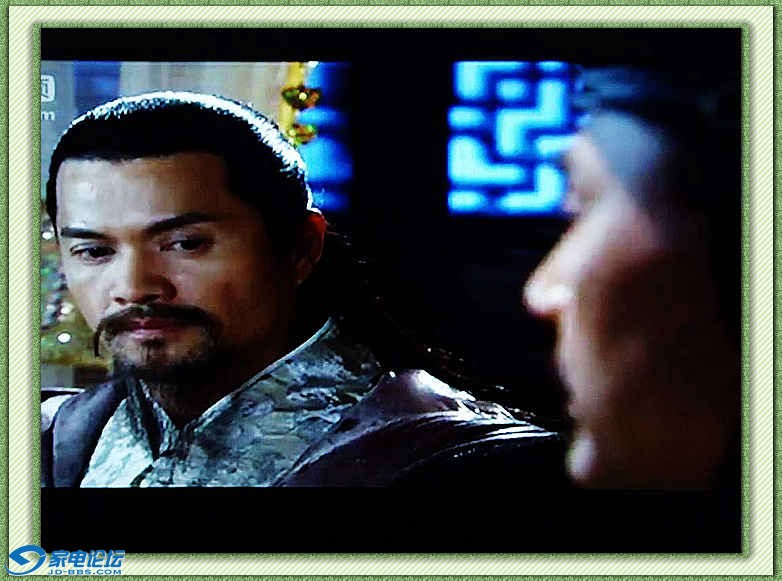

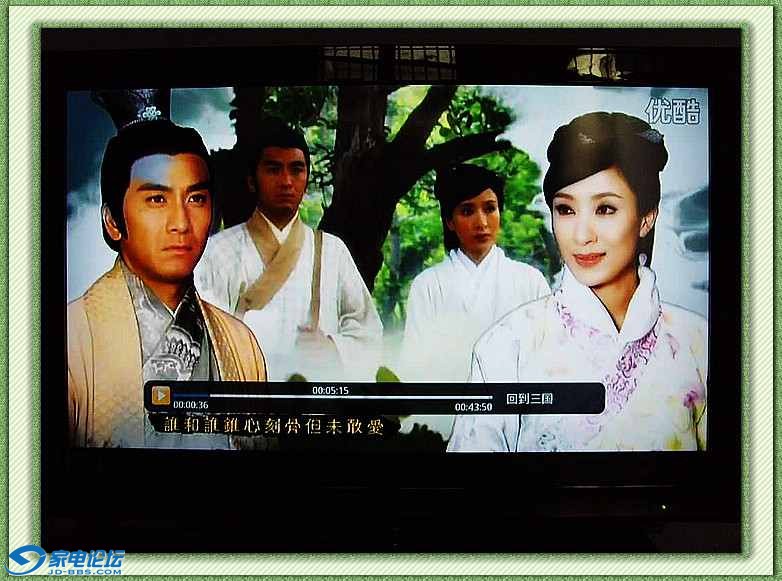

下面就找了我最近找到的港片《重回三国》连续剧，一过最高穿墙王——美如画X5的魅力吧！

因为已看过，所以启动搜索——历史栏中找，很方便。

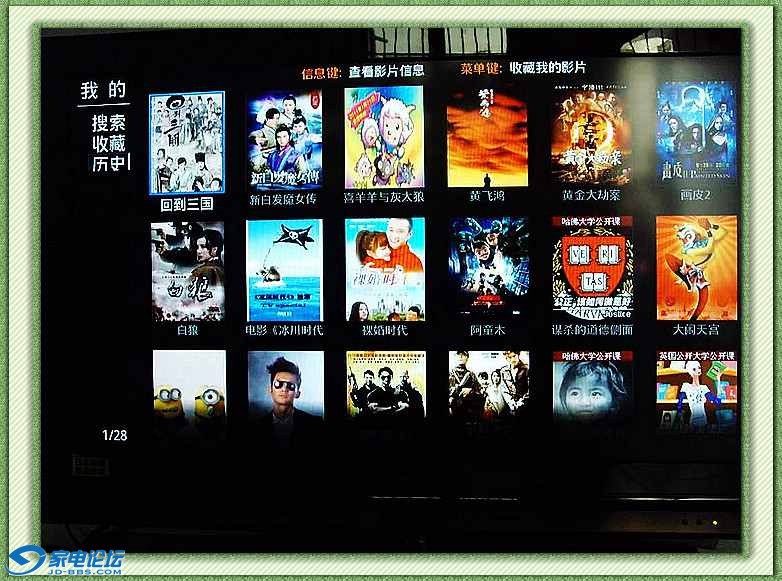

看吧，看过的电视电影可都有记录的。

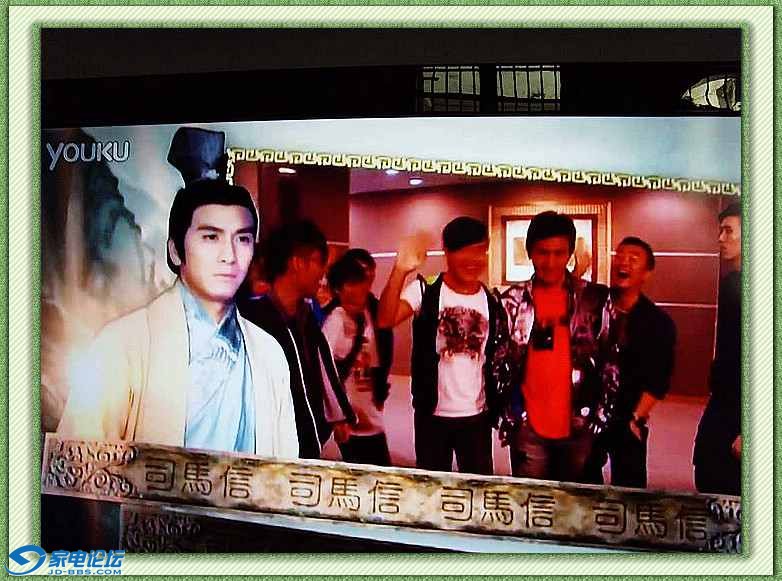

和电视中的主人公司马信一样，我也是个三国迷，不过这个重回三国好像是前几年流行的网络小说呀。看来有看头。










呵呵，一播到底，很是方便。同时我通过接无线定向平板天线，测试，1073机型，1185机型，好像效果都没有8671X5的流畅，看来美如画X5是个名副其实的穿墙王。这个有趣的实验欢迎大家也来测试。
