我的家装电路设计，求指点

liujay2007

三房2厅2卫，129平米，打算这样设计电路，但是各个空气开关不知选多少规格的才好，希望大家给点意见。最后一路有点弱，三个房间插座共一路好像比较不妥是不是？？？
第1路：三个卧室空调一路，全用BV4。（空调真的很少用，客厅空调也打算从这里引出来）
第2路：厨房插座单独一路，全用BV4。
第3路：厨房照明、入户花园照明、两个阳台照明共用一路，全用BV1.5还是2.5。（好像厨房照明也没什么大型设备）
第4路：餐厅照明、客厅照明用一路，全用BV2.5。
第5路：客厅、餐厅的插座一路，全用BV2.5。
第6路：两个卫生间的插座一路，全用BV4。
第7路：两个卫生间的照明一路，全用BV4。
第8路：三个房间的照明一路：全用BV2.5。
第9路：三个房间的插座一路：全用BV2.5。

青蛙阿飞

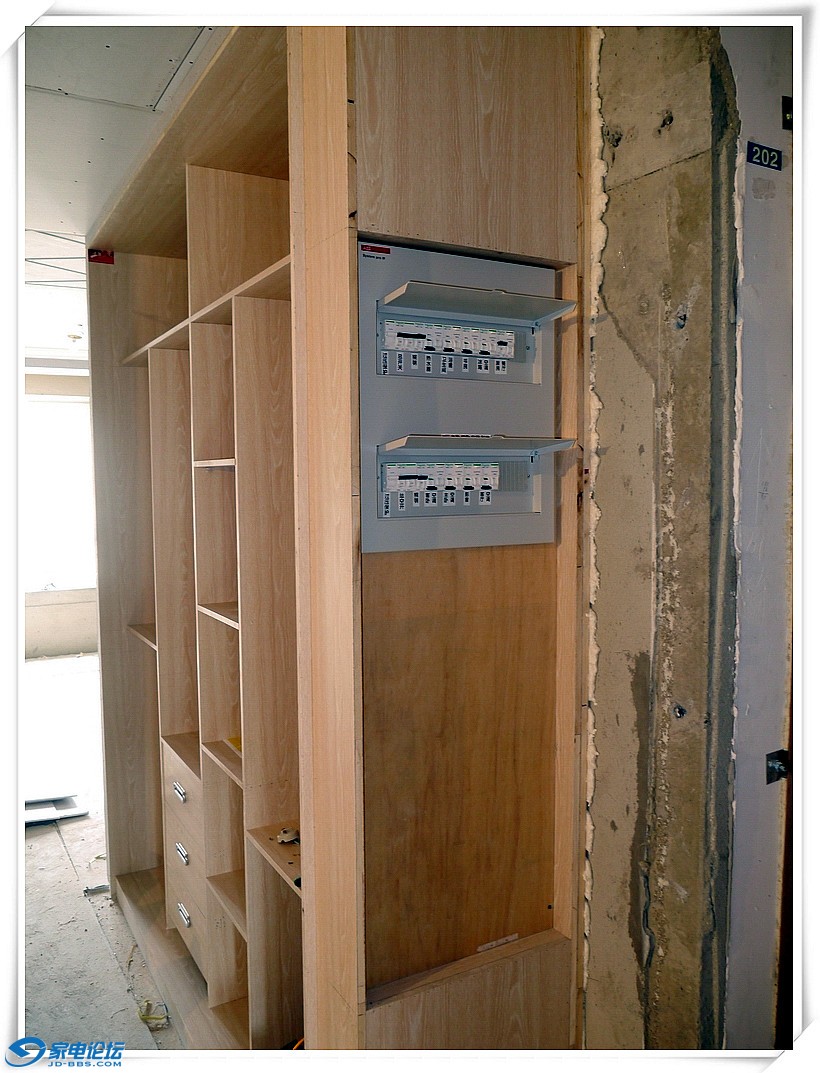

电箱A
回路        回路编号        类别        功率                规格        线径        位数
1        总开+过压附件        2P+1P 63A                        2P 63A A9过压附件        10mm        3
2        W1        照明                2200W        10A DPN        1.5mm縀2.5mm        1
3        W2        电热水器        3000        4400W        20A DPN+EL 带漏保        4mm        2
4        W3        卫生间插座+浴霸                        25A DPN+EL 带漏保        4mm        2
5        W4        书房插座                        16A DPN+EL 带漏保        4mm        2
6        W5        冰箱+书房空调                        16A DPN+EL 带漏保        4mm        2
7        W6        厨房+餐厅插座                        32A DPN+EL 带漏保        4mm        2
                                                        14


电箱B
回路        回路编号        类别                        规格        线径        位数
1        总开+过压附件        2P+1P 63A                        2P 63A A9过压附件        10mm        3
2        W1        照明                        10A DPN        1.5mm縀2.5mm        1
3        W2        客卧插座+客卧空调挂机                        20A DPN+EL 带漏保        4mm        2
4        W3        主卧插座+主卧空调挂机                        20A DPN+EL 带漏保        4mm        2
5        W4        客厅影音插座                        20A DPN+EL 带漏保        4mm        2
6        W5        客厅普通插座+客厅空调                        32A DPN+EL 带漏保        6mm        2
                                                        12

青蛙阿飞

liujay2007

青蛙阿飞 发表于 2013-4-26 06:41

大侠，给点意见我啊，帮我修改一下，回路好像太多了点

我自横刀

为啥要用这么大的箱子，一个20位箱子不就够了么？

分两个总开是为了？

flerlee

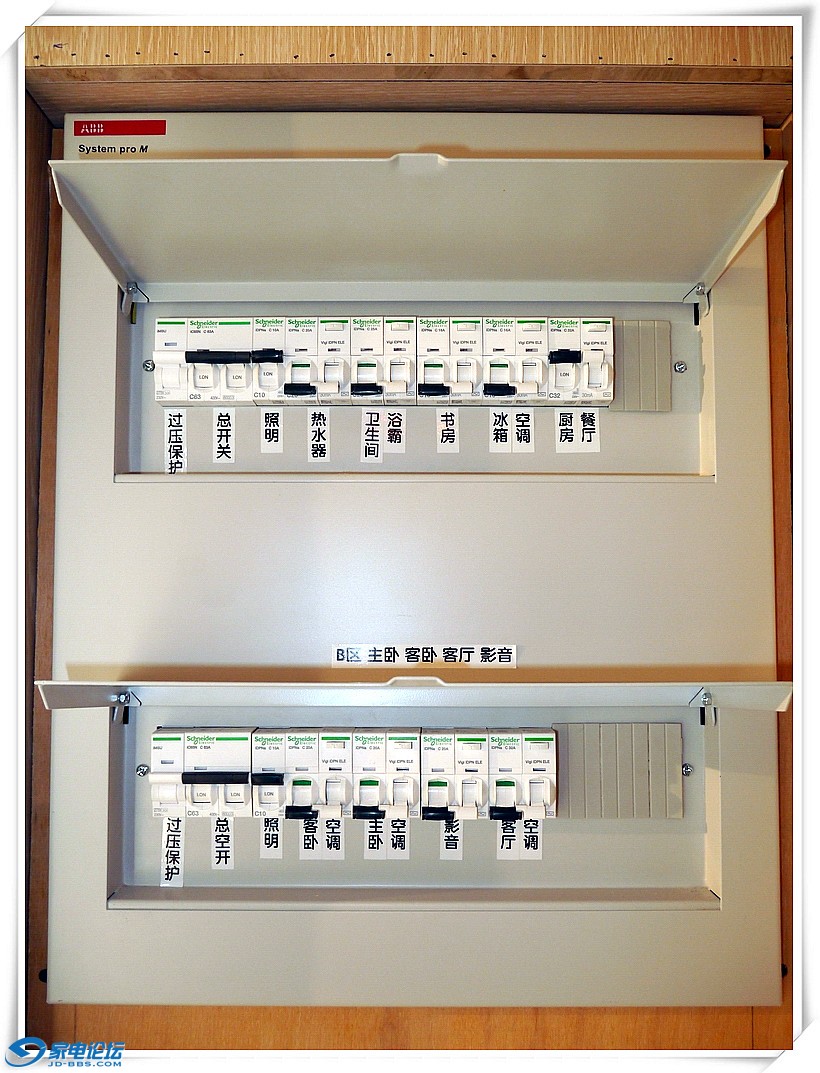

用料足，ABB的箱子，施耐德的空开，走线非常干净，标志清楚。基本上是100分的施工。没必要改。

liujay2007

flerlee 发表于 2013-4-27 08:35
用料足，ABB的箱子，施耐德的空开，走线非常干净，标志清楚。基本上是100分的施工。没必要改。

那个图不是我的  呜呜  我的还没弄呢

flerlee

liujay2007 发表于 2013-4-28 01:15
那个图不是我的  呜呜  我的还没弄呢

你设计的电路基本上没问题。照明---可以全部合并到一个回路，用2.5的，家里的照明没那么大的用量，用16A空开控制，电箱多出的空开位置给空调回路。空调回路----如果卧室空调同时开的机会很大，建议每台空调设置一个回路。至少也是2台空调一个回路。卧室插座----考虑到梅州冬天有点冷，可能会用电热取暖，建议用4.0的线。

总开用双路空开；空调回路，照明回路---用单路空开；厨房插座，客厅插座，卧室插座---设置一个总的漏保，然后分3个单路空开控制。

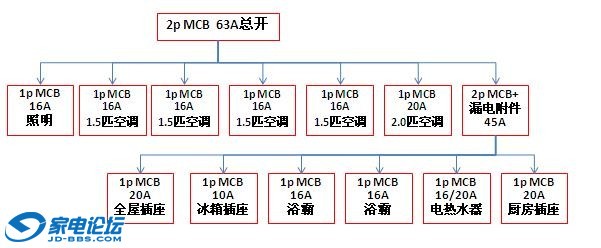

下面的图可以给你参考一下
.

末丶念

学习下，

青蛙阿飞

flerlee 发表于 2013-4-27 08:35
用料足，ABB的箱子，施耐德的空开，走线非常干净，标志清楚。基本上是100分的施工。没必要改。

电工没时间来，自己花了5个小时配的。您的评价也太高了。。。:funk:

宏辉电气

青蛙阿飞 发表于 2013-4-26 06:41

这里面线没接完整，过压附件空着呢[s:14]

宏辉电气

三房2厅2卫，129平米 用了4个照明回路，完全没必要，合并为2路 10A开关就可以了，多出来的空间给空调回路用，尽管少用，也最好采用单独回路！

liujay2007

宏辉电气 发表于 2013-5-3 15:17
三房2厅2卫，129平米 用了4个照明回路，完全没必要，合并为2路 10A开关就可以了，多出来的空间给空调回路用 ...

多谢提醒，空开估计还得去你家买呢  记得到时给优惠啊
