阿里云系统盒子最新品主板谍照曝光！

a64522475

       作为阿里云公司首家合作企业天敏科技在发布一款阿里云系统网络机顶盒云盒以后就没有了多大的动静，就在此前工作人称将会发布新一代的阿里云系统盒子以后本屌迫不及待的需求各种爆料和资源。就在前段时间有幸收到天敏工作人员拍了一些主板照片，工作人员还透露着是新阿里云系统盒子的主板让我大为欣喜。

深圳全志方案公司一直为IT行业提供专案CPU和PCB板，提供PCBA公板，提供全套技术服务和支持，多年的研发技术，使整个android行业有很大发展。天敏新机器主板曝光搭载全志A20方案在影视频方面有更好的硬解效果。全志A20双核移动应用处理器基于ARM Cortex-A7 和 Mali400mp2 GPU架构， 支持2160P视频解码， H.264 HP 1080P@30fps视频编码。A20双核处理器，集成 LVDS/RGB LCD, HDMI with HDCP support, 4-CH CVBS OUT, 4-CH CVBS IN, GMAC等；另外， A20与A10 pin to pin 兼容，便于现有设备的升级，加速产品面市。

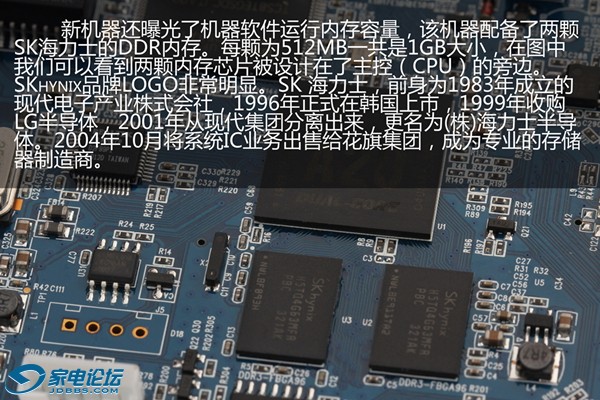

新机器还曝光了机器软件运行内存容量，该机器配备了两颗SK海力士的DDR内存。每颗为512MB一共是1GB大小，在图中我们可以看到两颗内存芯片被设计在了主控（CPU）的旁边。SKhynix品牌LOGO非常明显。SK 海力士，前身为1983年成立的现代电子产业株式会社，1996年正式在韩国上市，1999年收购LG半导体，2001年从现代集团分离出来，更名为(株)海力士半导体。2004年10月将系统IC业务出售给花旗集团，成为专业的存储器制造商。

在容量方面用了东芝（TOSHIBA）公司的芯片，在芯片中我们能能看到TAIWAN的制造场地。字迹非常清晰，不过小白不知道怎么看容量大小希望大神帮忙看一下这到底多大呀？东芝（TOSHIBA）是日本最大的半导体制造商，亦是第二大综合电机制造商，隶属于三井集团旗下。东芝原名东京芝浦电气株式会社，1939年由株式会社芝浦制作所和东京电气株式会社合并而成；从1875年开创至今，已经走过了133年的漫长历程。2000年，东芝半导体的销售额继INTEL之后，位居世界第二位。笔记本电脑的市场占有率连续7年保持世界第一。至2000年底，IT产值在东芝总产值中所占的比例已经达到了74%。

AXP209是高度集成的电源系统管理芯片，针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用，提供简单易用而又可以灵活配置的完整电源解决方案，充分满足目前日益复杂的应用处理器系统对于电源精确控制的要求。AXP209的智慧电能平衡(Intelligent Power Select, IPS™)电路可以在USB以及外部交流适配器、锂电池和应用系统负载之间安全透明的分配电能，并且在只有外部输入电源而没有电池(或者电池过放/损坏)的情况下也可以使应用系统正常工作。根据天敏工作人员透露为了保证主板整体电流稳定从而增加主板的使用寿命，天敏所有在市场上销售的产品都有搭载该芯片。

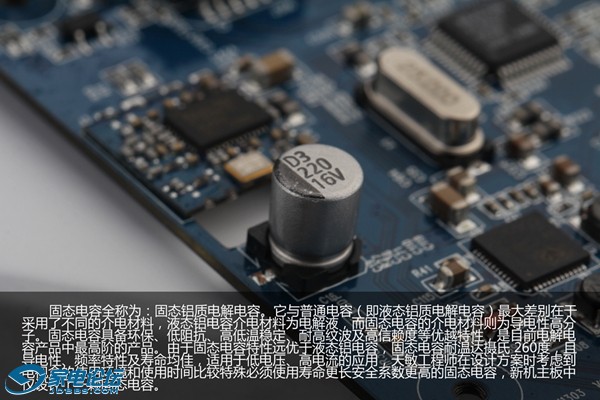

固态电容全称为：固态铝质电解电容。它与普通电容（即液态铝质电解电容）最大差别在于采用了不同的介电材料，液态铝电容介电材料为电解液，而固态电容的介电材料则为导电性高分子。固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，是目前电解电容产品中最高阶的产品。由于固态电容特性远优于液态铝电容，固态电容耐温达摄氏 260度，且导电性、频率特性及寿命均佳，适用于低电压、高电流的应用，天敏工程师在设计方案时考虑到电视盒的使用环境和使用时间比较特殊必须使用寿命更长安全系数更高的固态电容，新机主板中仅设计了一颗固态电容。

从曝光图中我们可以看到，天敏在网络接收方面无论是以外网还是在WIFI都采用了瑞昱公司的芯片。芯片中同样可以看到该芯片原产于台湾。其中无限芯片RTL8188ETV提供两种工作模式:集中控制式(Infrastructure)和对等式(Ad-Hoc)、支持64/128/152位WEP数据加密、支持WPA、WPA2等高级加密与安全性认证机制、支持无线漫游(Roaming)技术，保证高效的无线连接最大传输速率150Mbps。RTL8201CP是一个单端口的物理层收发器，它只有一个MII/SNI（媒体独立接口/串行网络接口）接口。它通过网络变压器YL18-2050S或YT37-1107S接RJ45来实现全部的10/100M以太网物理层功能，包括物理层编码子层（PCS），物理层介质连接设备（PMA），双绞线物理媒介相关子层（TP-PMD），10Base-Tx编解码和双绞线媒介访问单元（TPMAU）。 PECL接口支持连接一个外部的100Base-FX光纤收发器。这款芯片使用先进的CMOS工艺制作以满足低压低功耗的需求。 RTL8201可以在NIC，MAU，CNR，ACR，以太网HUB，或以太网交换机中使用。另外，它也可以用于任何有以太网MAC并且需要一个物理上的双绞线连接或一个光纤PECL接口以连接一个外部的100base-FX 光纤收发器模块的嵌入式系统。

在扩展及接口方面天敏还是做到了最大限度的方便和支持。途中可以看到接口都配备了（从右到左）USB接口、电源接口、RJ45以外网接口、HDMI接口以及AV接口。（其中AV接口会配备一转三专用数据转接线，可以支持没有HDMI功能的电视机。）目测在AV接口旁边的应该是复位键。在小图中可以看到在主板的侧面还有TF卡（手机内存卡）和USB的接口设计，这里和上一代的阿里云系统的云盒非常相似。

       这次主板的曝光让我有一股非常想买的冲动。因为我之前根本没有想到一台小小的机器里面会有这么多厂商的内容，当然我是小白。不过我还是非常期待这次新品赶快上市的。
