随身听排线断了焊接并不难

银河哥哥

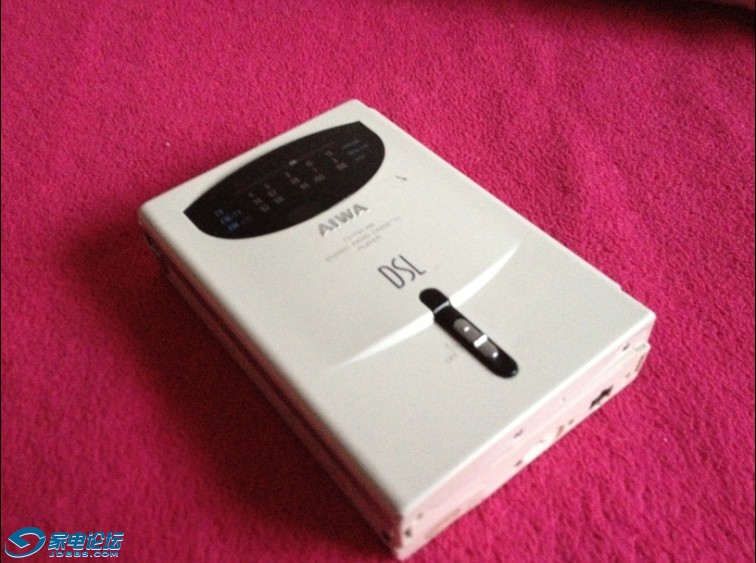

昨晚无意见到huaianwang在卡坛的求助帖：“求一张AIWA RL30 的主板照片”，于是想起前段时间收来一个RL尸体 ，翻出拆开，拍了照片上传。看着外观有点讨人喜欢，今天索性把机器主板清洗一番，换掉电容，装上磁带，按播放键居然无反应。仔细观察板子，发现收音板排线断了。原打算用细漆包线飞线，但想起前段时间打理的那台爱华J170的飞线，煞是难看。这机器飞线不太雅观，呵呵。于是，将主板上断了的排线取下，拆开前面壳，还是决定用焊接光头排线的方法来处理这台随身听的排线比较好。方法及步骤如下：

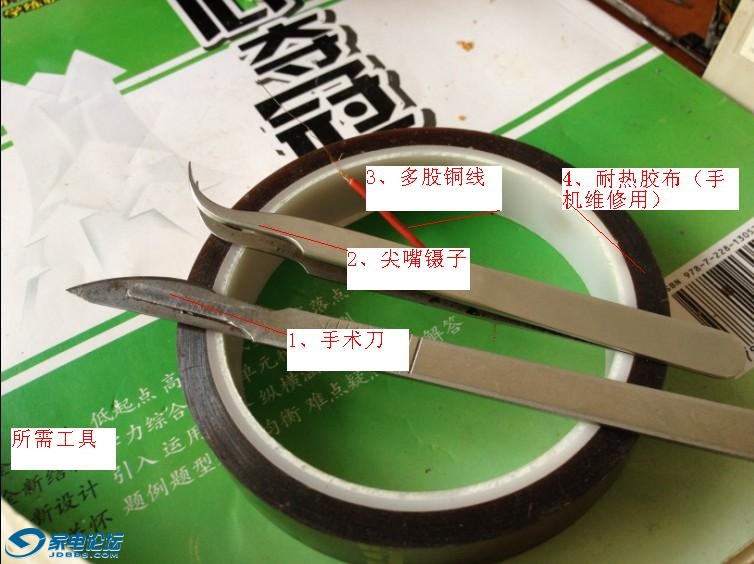

一：所需工具材料：1、手术刀；2、尖嘴镊子；3、多股铜线；4、耐热胶布，当然还有焊台（或烙铁）。

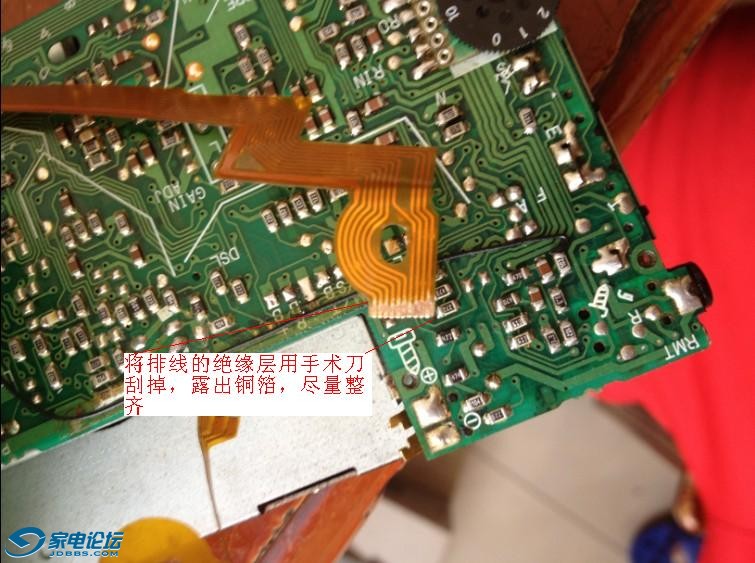

二：步骤：1、将断了的排线的绝缘层用手术刀刮掉，大约3mm，露出铜箔。

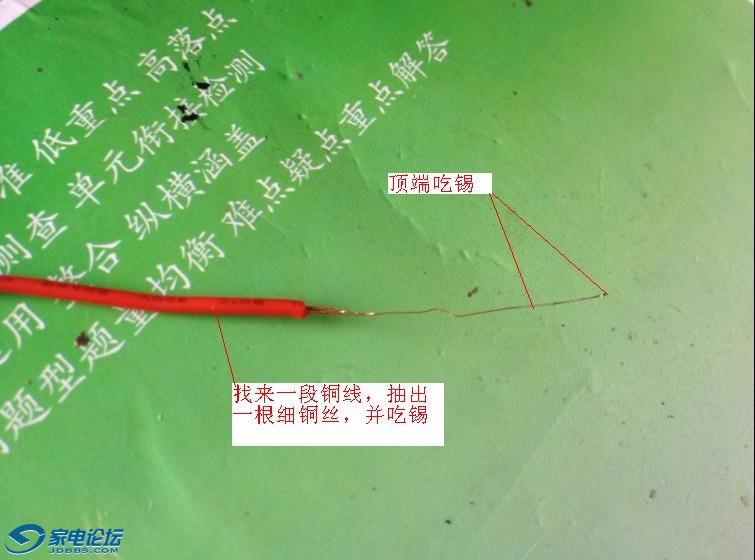

          2、将露出的铜箔上锡，把多股铜线抽出一根细铜丝，上锡（尽量使用无铅含银焊锡）。

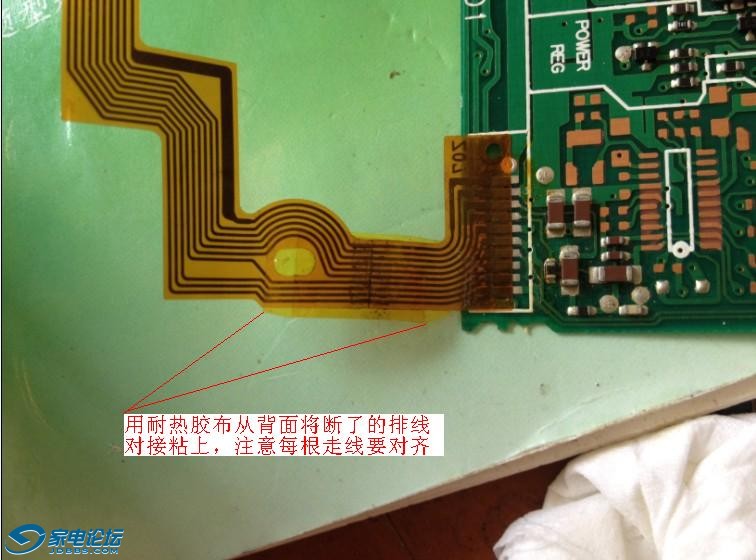

          3、把排线翻转对接，贴上耐热胶布。

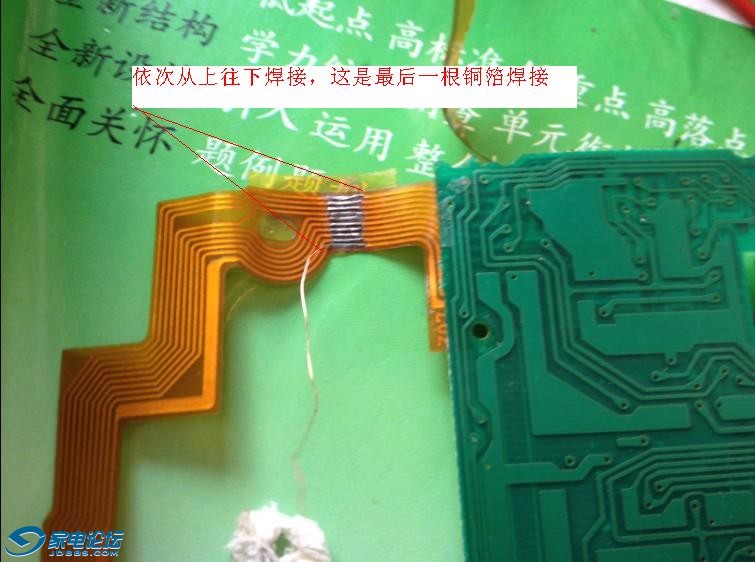

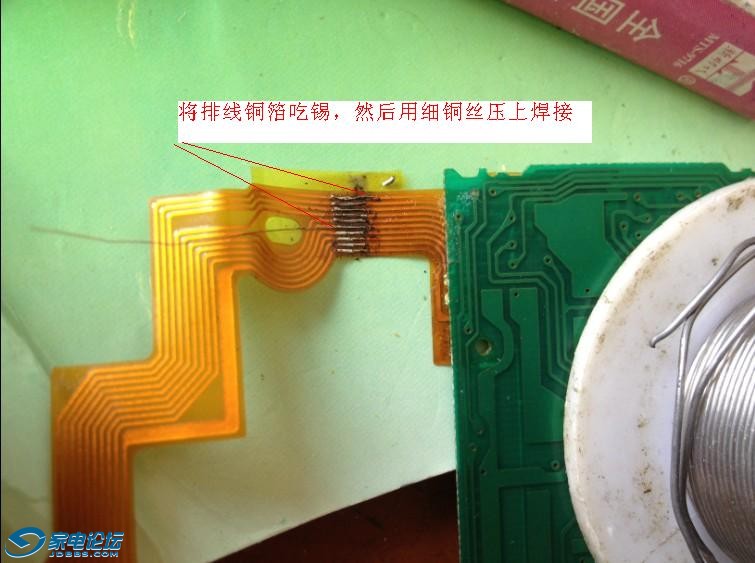

          4、把排线再翻转过来，上锡的面朝上，把细铜丝拉直，将细铜丝压焊在排线铜箔上，这样由上往下依次焊接。注意走锡要均匀，不能连焊。

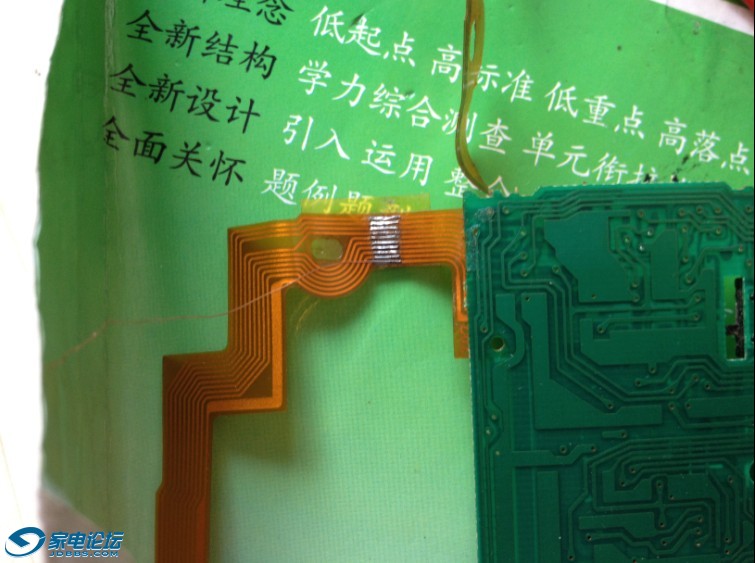

          5、全部焊接完毕后，再将焊接面用耐热胶布贴上完毕。

     顺便上些图：

wangqueying

学习了。正愁没有排线呢！！

银河哥哥

wangqueying 发表于 2013-8-26 22:29
学习了。正愁没有排线呢！！

这样处理比较牢实耐用

wangqueying

银河哥哥 发表于 2013-8-26 22:39
这样处理比较牢实耐用

新手又学了一招。谢谢楼主

SHAO123

学习了，有个问题是在弯曲断时再焊后重装很容易断，不知如何解决。

银河哥哥

SHAO123 发表于 2013-8-26 22:47
学习了，有个问题是在弯曲断时再焊后重装很容易断，不知如何解决。

弯折的地方确实容易断。如断地方恰好在弯折的地方断了，将两边排线额对接处铜箔刮露长一点，用的细铜丝约粗点，用好的焊锡（含银量高一点，其实百分之三已经够了）焊接，焊好后两面用耐热胶布贴好，一般不会再在断了。

huaianwang

交易焊点位置要错开，方便焊接，也防止短路。

银河哥哥

huaianwang 发表于 2013-8-27 07:42
交易焊点位置要错开，方便焊接，也防止短路。

焊点位置错开不容易短路这是错位焊接的优点，，这个是常识，但对于柔软的排线来说，错位焊接不方便
