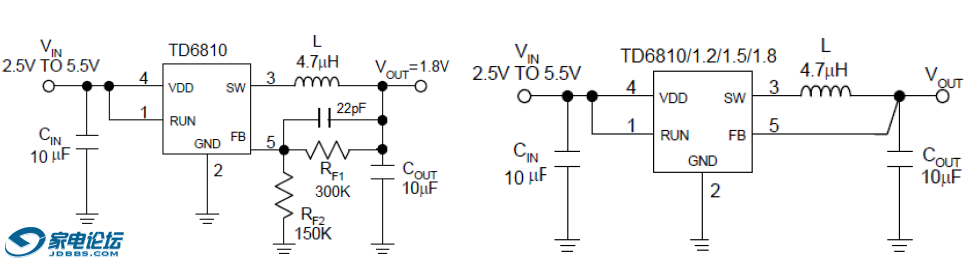

前天收了个r90，价格很便宜，sony的机子也比较耐用，而且很小巧，所以决定用作日常机，对付以后一段时期内的新鲜劲儿。 这些二手的机器只有经过自己的打理，才会初步具有自己的味道。从这种意义上说，r90是我的第一台MD。脱光光，酒精彻底擦一遍（最好不要碰到光头吧，力度不要太大搞到磁头），解决了卫生问题。再来可以吧外壳用香皂洗一洗，晾干后会有香皂的甜甜的味道，很舒服。清香型的屏幕清洗液，擦掉酒精的味道。这样就初步去掉了前n个买家的气味。 r90过门的时候只带了电源，没有电池或是外接电池盒。老电池问题多，买新电池的道路上又挤满了价格·运费·快递等待制造的无数草泥马。论坛求教&自己常看维修手册之后得知：外界电池盒输入电压是1.5v，内部电池仓电源电压要求1.2v的镍氢或是镍铬电池。电压都是很常见的数值，以前有过给AA电池的mp3改装锂电池的经验，材料也还有不少剩余，所以，自己动手制作一个吧。 单芯锂电池的正常工作电压是2.8—4.2v，一般是在3.7v。所以，接下来解决的问题是2.8-4.2v降压到1.5或是1.2v。我当前用的是dc-dc降压芯片，据说转换效率可达98%，实际电路中不会这么理想，不过相对于其他转换为热能的降压方法，效率会高很多，而且不会有器件过热问题。 dc-dc降压芯片能降到1.5v的好像很少，好不容易找到一款2.5-5v降压到更低电压的芯片 TD6810。TD6810能用到的有三种版本：adj，t12和t15。ADJ输出电压范围可调，调节范围之内包括1.5和1.2。t12和t15是固定电压输出版本，输入功率足够的情况下固定输出输出 1.2v和1.5v。t12和t15外围电路较少，但是价格较贵，印象了大概5块一片。而ADJ版只要0.45元每片……我是用的是adj版本。 电路图见图1： 图1 输出电压由式1得出： V(out)=0.6*（ 1+R(f2) / R(f1) ） 式1 官方pdf推荐的阻值见表1。经实际测试，分别使用大于推荐电阻值数倍的电阻，只要满足两电阻的比值关系，不影响电路正常工作和输出电压。只是当选用大阻值电阻时，设备的电量显示可能会不同（目前测试过的是rio800和600，大阻值电阻在电池电量相同的情况下电量显示会比较足，但是实际使用时间却比叫短，可能rio是根据电流计算剩余电量的吧），推荐与官方提供非数值相近阻值的电阻（没试过小于的情况，最好不要吧，因为接地的电阻会造成电量流失）。 表1 | 电压 |
R(f1)
|
R(f2)
|
1.2v
|
150k
|
150k
|
1.5v
|
160k
|
240k
|

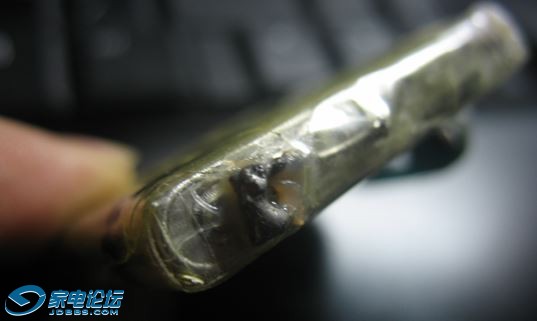

1. TD6810 adj 2. 完整模块（少了输入输出引脚） 注意：切记电路封装和使用之前一定要先用电压表测量一下输出电压是否符合规格。原件很小，芯片引脚长时间受热容易坏，有时候一个电容或是电阻的虚焊就能造成电压远超预期，损坏机器。 3 用AB胶进项电路模块的“封装”，电路板的粘接和简易”外壳“的制作，AB胶在塑料袋上进行混合，干后不会粘接在塑料袋上。再进项电路板粘接和外壳制作时可以再机器表面沾上透明胶，成型之后便于分离，并且结合度好，清洁。

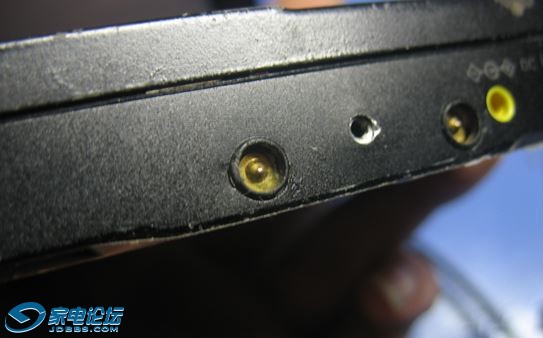

4用合适大小的螺丝作为触点，注意螺丝的伸出长度，并适当打磨。 注意：这样的触点设计在实际使用中，当固定螺丝拧得太紧时可能会造成“轻微短路”，会引起降压模块发热的现象。此现象原因可能是机器上的那两个黄色带角的触电底部绝缘物质绝缘性不好，压力大时绝缘性变差，造成两触点通过底部金属框架想联通引起的。解决方法是拆开机器，再那两个金色的触点下面与底部框架之间附加一层绝缘物，我沾了些石膏胶布，完美解决。
5 电池可以用14500(三洋紫环很牛)，像电池盒一样安置在顶上。有电池盒的直接把降压模块改装进去，电池盒里直接放14500就行了。 也可以用闲置的手机电池，拆开，那块自带的电路板可要可不要，里边存储着电池的各项充放电数据，并且有短路保护，过放保护（锂电池电压低于2.2v（好像），就会对电池造成不可逆的损坏。一般厂家设定过放保护电压是2.8v甚至3.2v），过冲等安全和管理功能。不加自带的电路板，降压电路中锂电池的截止电压是2.6v，影响不大，使用时间会长一些，反正也是闲置电池，损耗就损耗吧。 确定好+，-极性，对应降压模块的输入端和地线进行焊接。焊接前请务必确认要焊接在一起的两条线极性相同，否则，芯片会被直接烧坏。也可以在降压模块的输入端串联一个正向低压降的二极管（反向击穿电压大于4.5v），可以有效避免极性接反造成的芯片损坏，还能提高电池截止放电电压。 输入端还可以加一个开关，控制主电路通断。
6 由电池的两极引出两个触电，用于充电。触点粘在在电池外部比较容易和充电器接触，并且不易引起短路的位置。
7 机器背面安装电池的部位账上塑料胶带，确定输出电压正常，把已连接的电池和降压模块和安触点的板子初步拼接再机器上，不要引起短路，最好不要让电路的导线或是焊接点和机器外壳接触到。 之后，在分隔的部分图上ab胶水，进行粘接。（ab胶用完了，沾得很难看……） 注意：连接前务必确保输出电压正常。

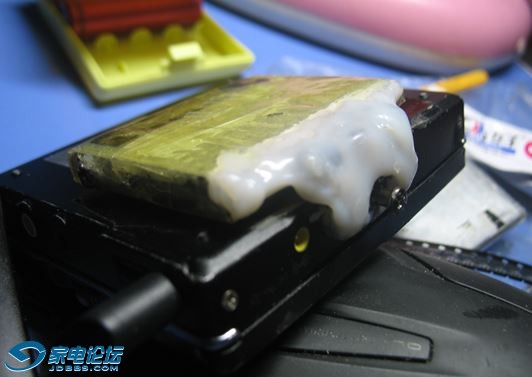

8 初步完成品（三星1750mah锂电池，待机会不会爽到爆！！！）

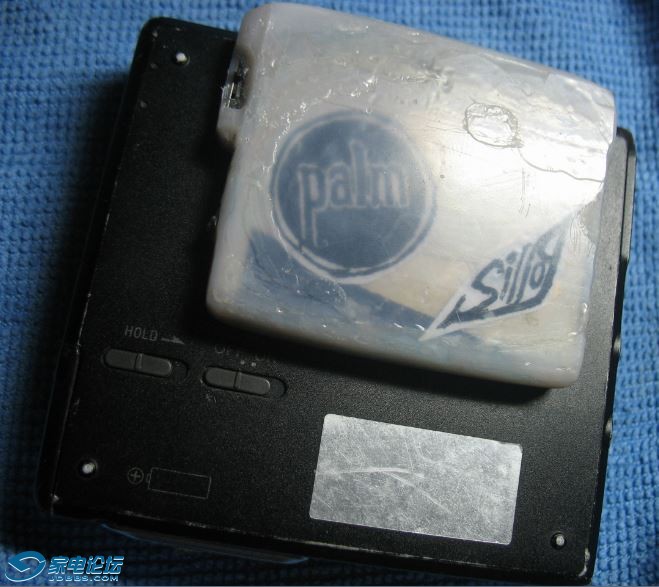

9 美化，打磨成自己喜欢的外形，还加了个小开关和logo。ps：超爱palm
最后，在机器上或是贴上刻上自己喜欢的东西添加更多自己的元素，他会成为你的艺术品般的存在。
啦啦啦，我的第一台md。
最后声明：动手前请确保你有一个电压表；请务必仔细阅读文中提到的注意事项。
改装有风险，动手需谨慎。改装废了机，责任额不负。
|
