年度大片◆豪门恩怨：海美迪Q9一门三杰-兄弟相争,肉帛相见！◆

大声公

与海美迪相识是要从去年“双十一”购买Q12说起，当时海思双核芯片的大名如雷贯耳，就是一直未能一睹芳容，刚好Q12的“双十一”活动降下身段，立马秒，结果手慢只在200名以内。Q12画质惊艳，本地播放更是横扫各安卓方案，但由于Q12无光纤SPDIF输出，逐又进了内存16G的Q15。直至海美迪又出Q9 K歌版，我等好歌之友岂能错过，一并纳入！才得以谱写一章豪门恩怨的硬件篇！

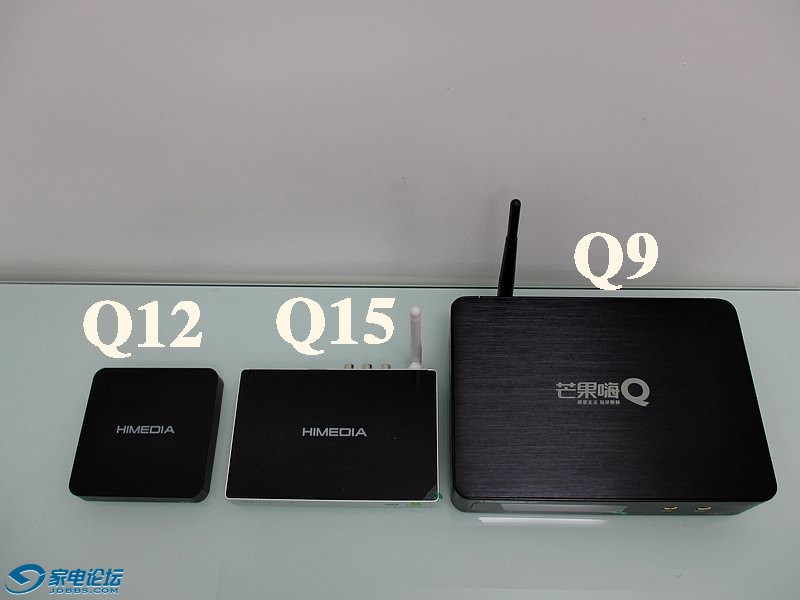

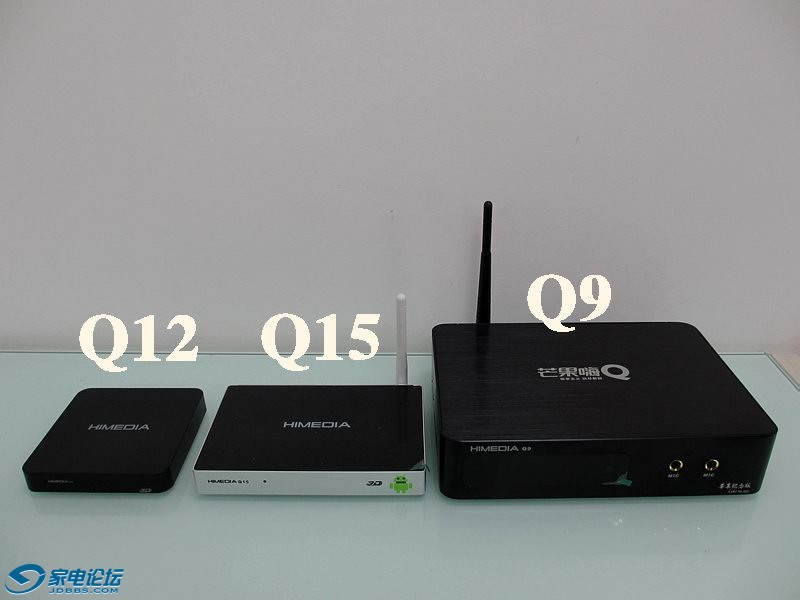

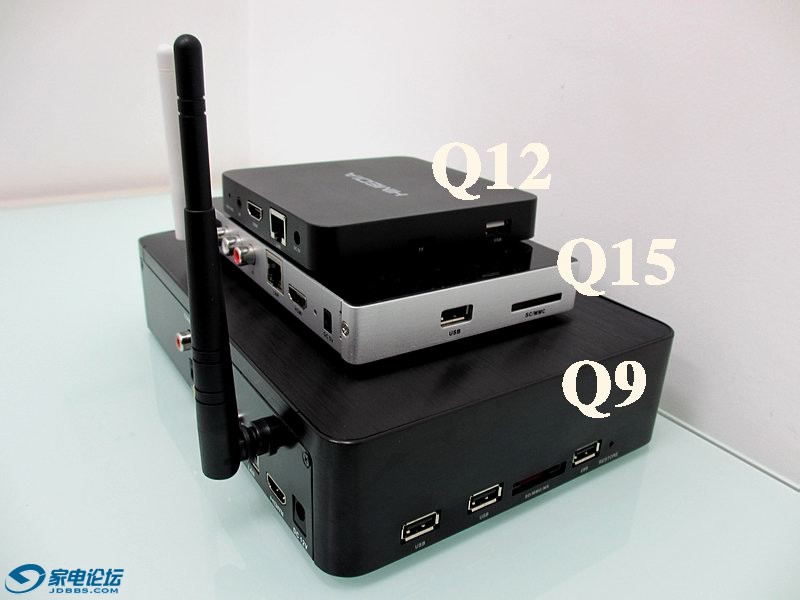

看看体积，Q12最为小巧，Q9明显的大，可惜宰相肚不能装下硬盘。


从上面往下看，三围差异立分！

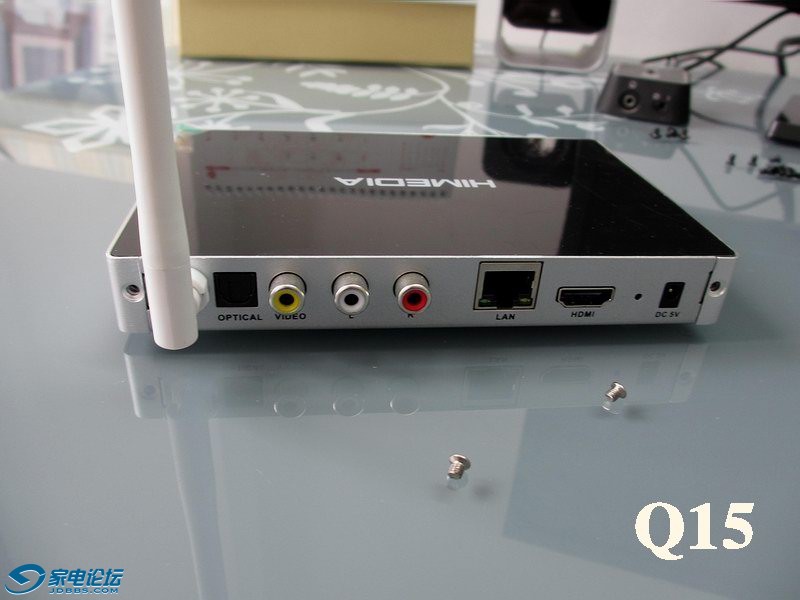

背面接口差异，最丰富毫无疑问就是Q9,还支持数码SPDIF同轴输出，另提醒一下Q9使用的电源与以前的蓝光播放器一样都是12V 2A，海美迪算是高清播放器的老牌劲旅，其设计的安卓机顶盒传承了很多制作发烧播放器的理念，才使其设计出Q5 II Q10 IID等经典发烧安卓智能机顶盒。Q9在这三杰中最接近高清播放器的设计。


侧面的USB/SD卡接口，还是Q9完胜！

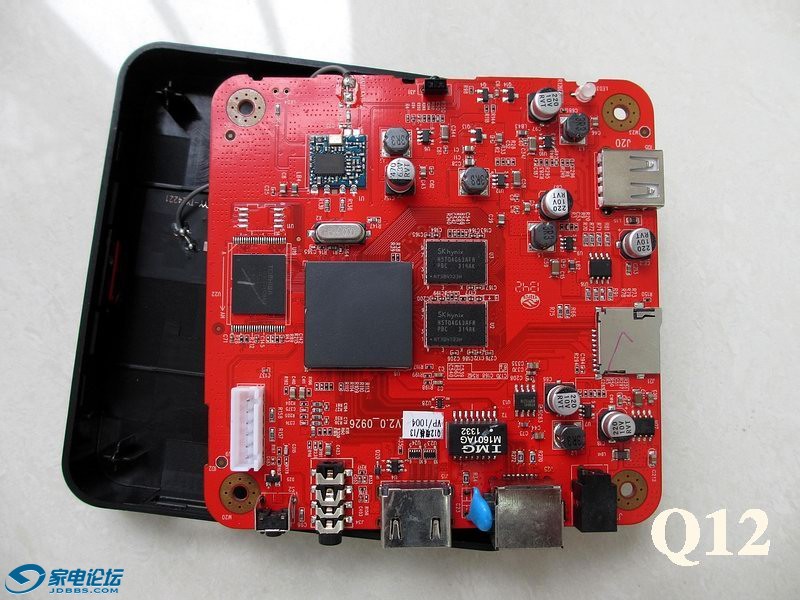

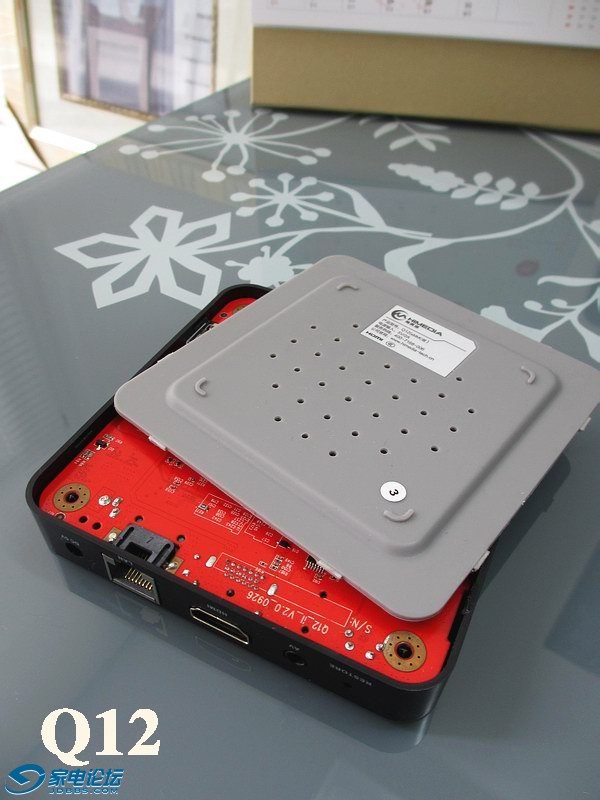

话不多说，既然是肉帛相见就先从最早入手的Q12小弟入手吧。Q12是一刻螺丝都没有，小心撬开下面涂塑的金属底盖。红色的线路板映入眼帘，红色是海美迪惯用的主板颜色。无螺丝设计也注定你拿去这轻巧的盒子是，内部有晃动声，有很多童鞋不习惯，其实要解决也很简单，在4个固定柱上滴上热熔硅胶迅速盖严后盖即可解决。

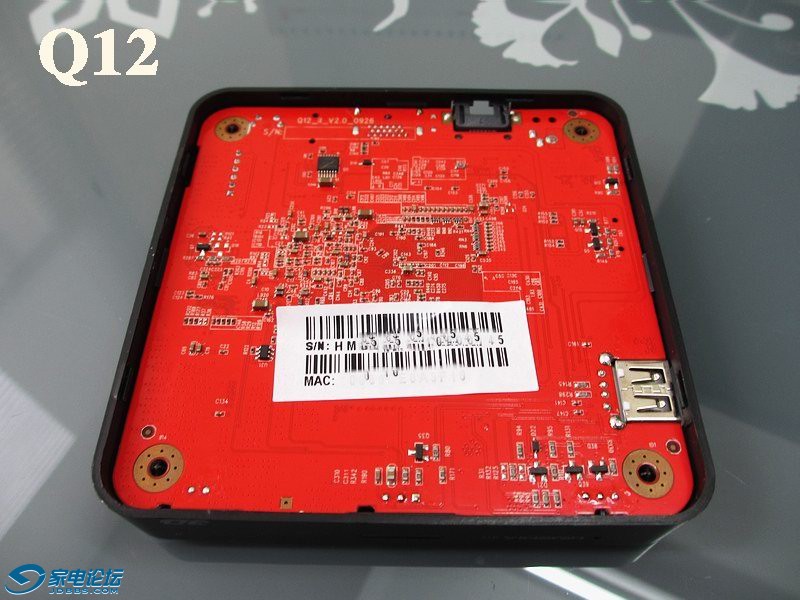

线路板底面很干净整洁，工艺不错地贴面元件分布。

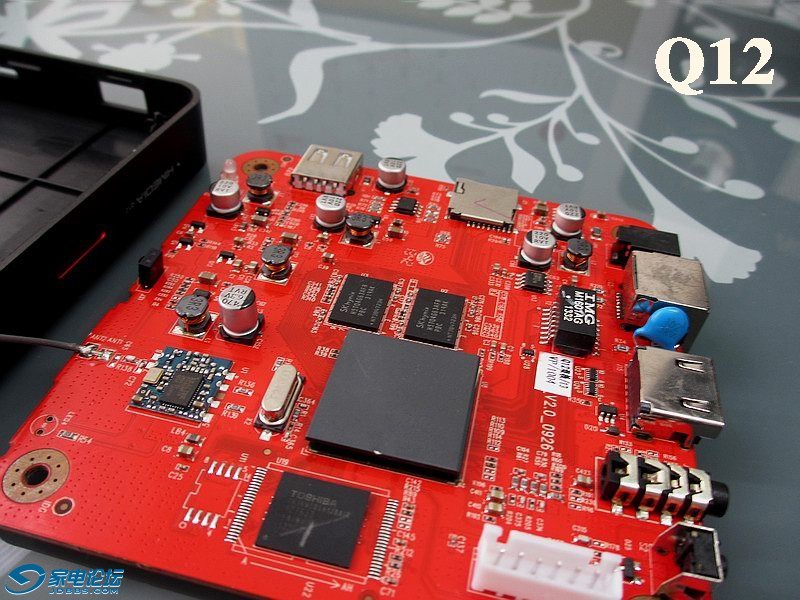

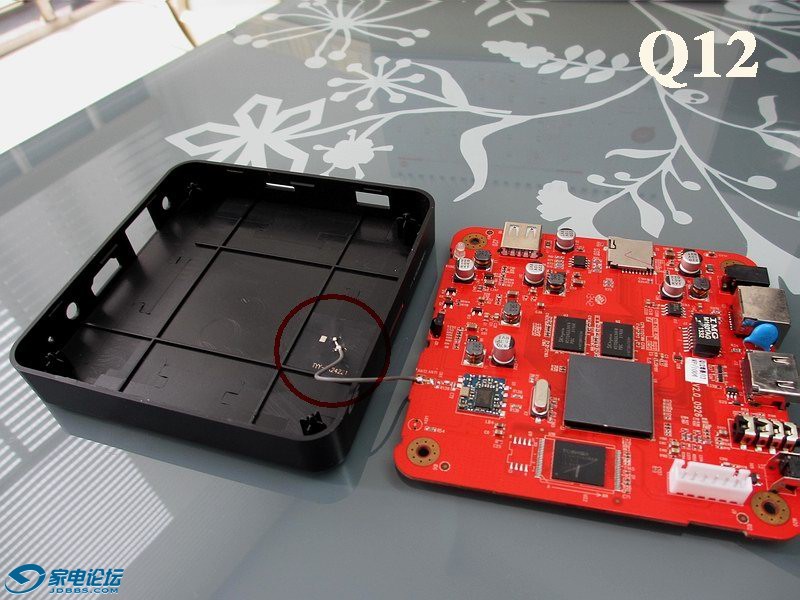

由于体积的缘故，Q12采用了粘贴式的薄型WIFI天线（红圈位置），导致很多网友反映WIFI信号较差。有动手能力的童鞋也可以自己DIY一下。


内存芯片是海力士（Hynix）为原来的现代内存,2001年更名为海力士，DDR3 H5TQ4G63AFR-PBC   速度1600  4Gb(512MB)2颗容量是1G DDR3。

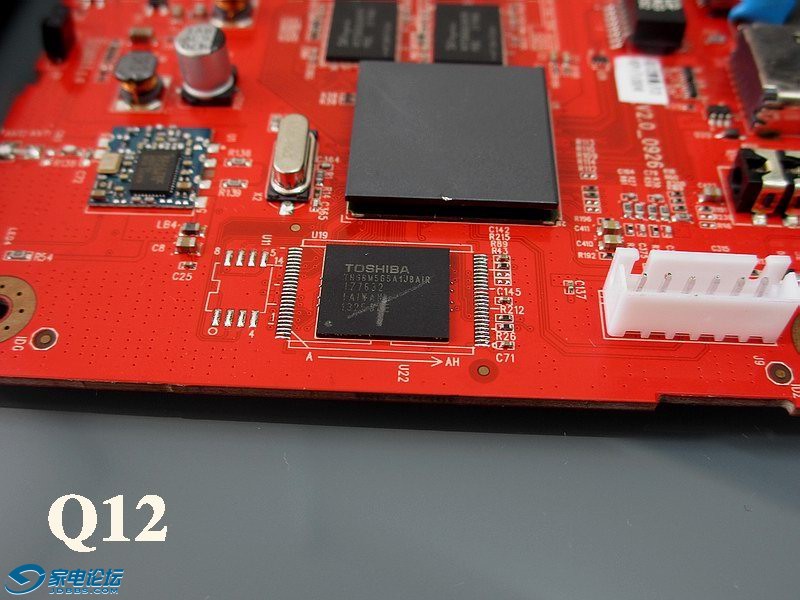

最下面方形的芯片是东芝 19NM eMMC存储芯片，THGBM5G5A1JBAIR容量是4G,看到主板的铜箔吗？这应该是多用途板子，除了支持EMMC还支持普通的NAND FLASH。


线路板中央是带片状散热的主控Hi3718CV100芯片。

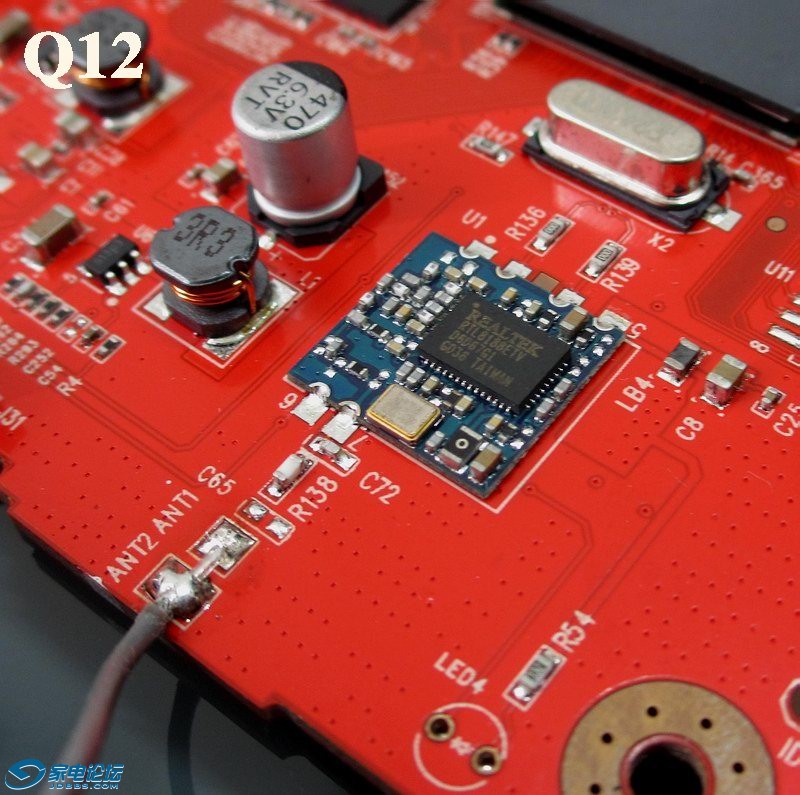

无线网卡就是最通用的REALTEK公司的RTL8188ETV,兼容性还不错。Realtek rtl8188etv是一个高度集成的单芯片的802.11n无线局域网（WLAN）的网络，USB接口（USB 1 / 1.1 / 2兼容）控制器。它结合了无线局域网MAC，一个WLAN 1T1R能够基带，射频，无线局域网在一个芯片。该rtl8188etv提供一个高的一个完整的解决方案吞吐量性能集成无线局域网设备。


RT9045总线终端稳压器  网络变压器IC M1601AG


Q12就先介绍到这里。

大声公

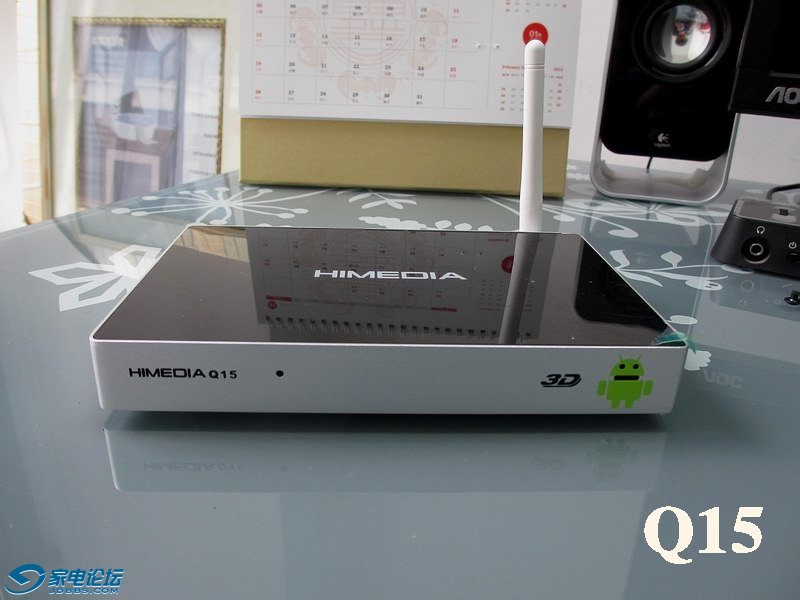

Q15登场！



照例是要先，拆掉螺丝，后面2颗螺丝。

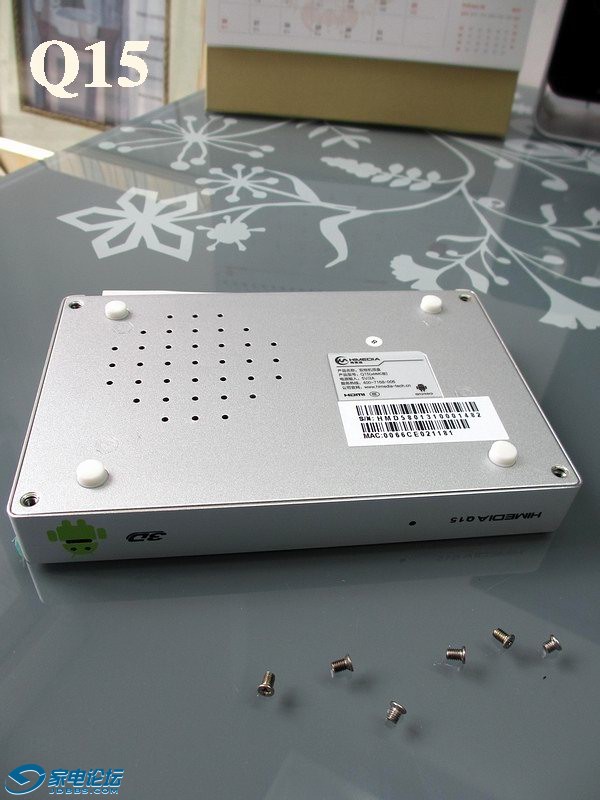

底部还有4颗螺丝！

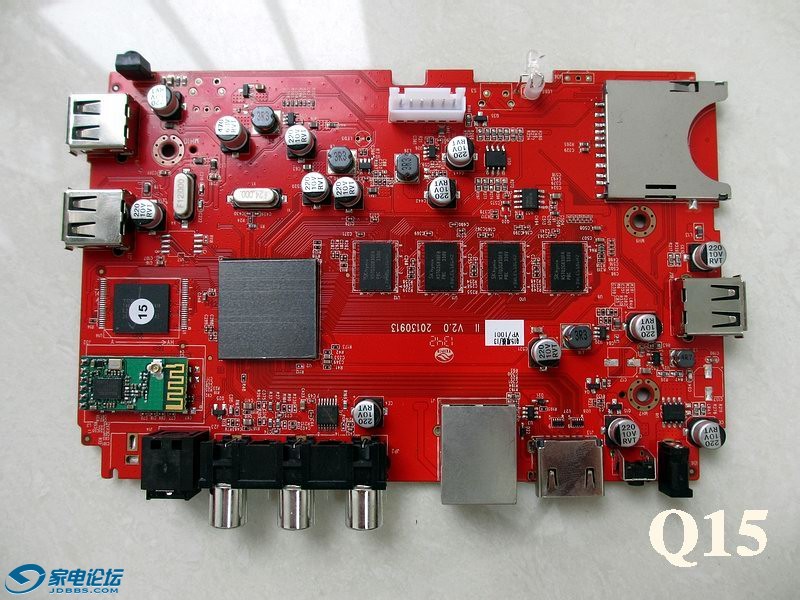

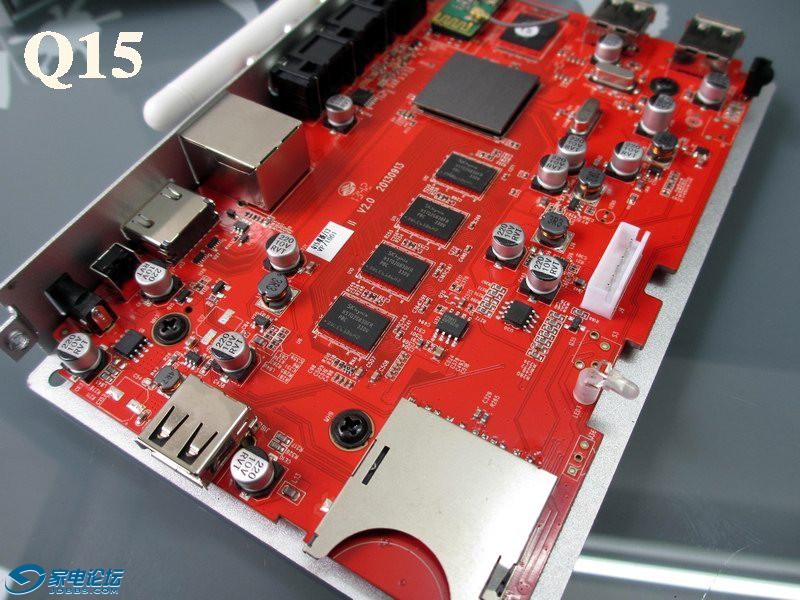

小心翻开面盖，也是海美迪经典的红板子，一溜的类电脑主板设计，还不惜工本地使用了固态电容，有效地防止电解电容爆肚的危险，可以长期稳定使用。

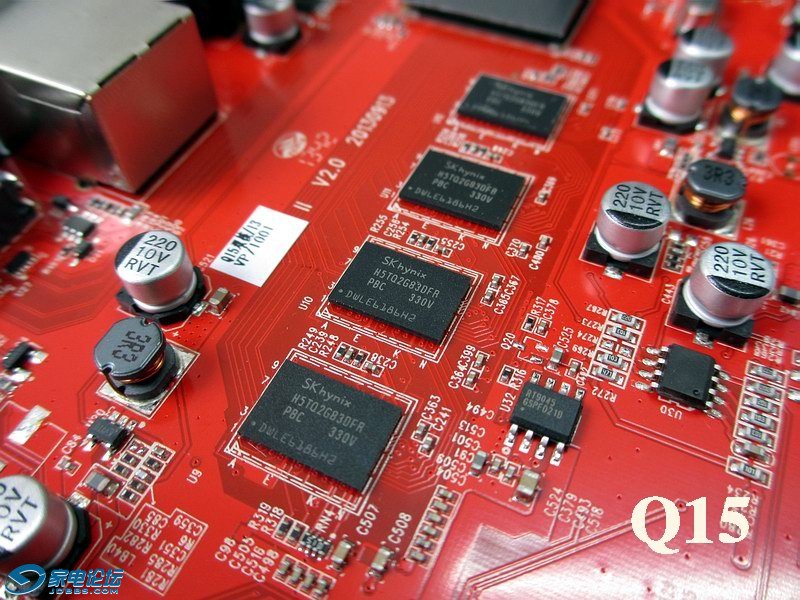

4颗内存芯片，难道是2G?

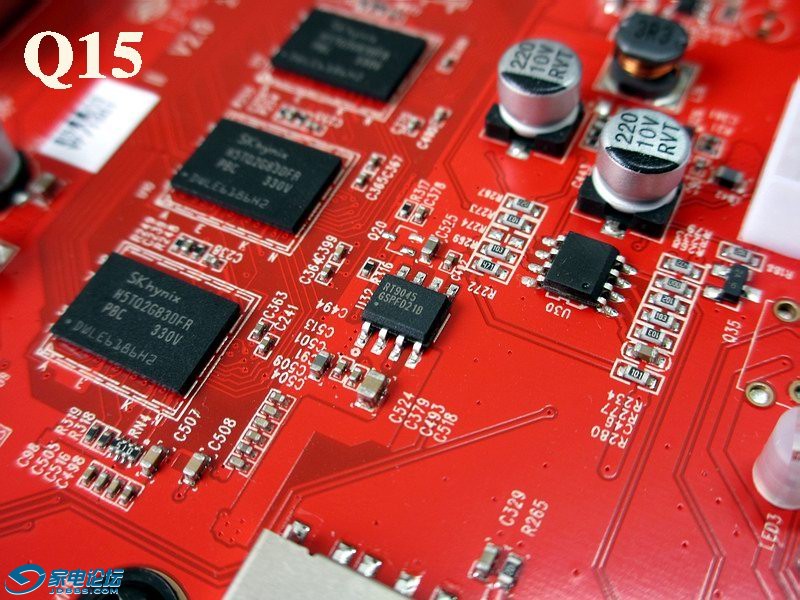

海力士（Hynix）DDR3 H5TQ2G83DFR-PBC    速度1600  2Gb(256MB)4颗容量是1G DDR3。至于有2个内存位置，我估计是预备以后的型号支持2G内存。


RT9045

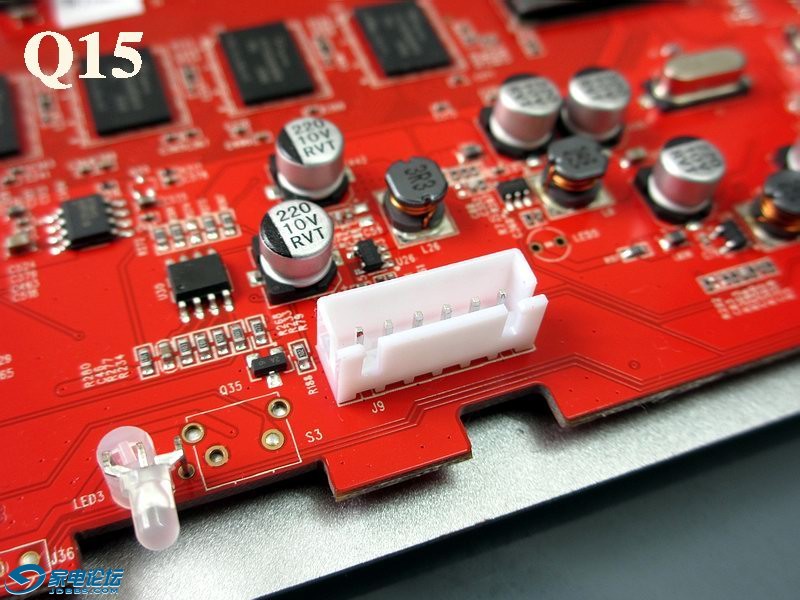

左边是二极管双色指示灯，右边这个6针插头在我拆解的三台机子都有，难道是线刷的接头？

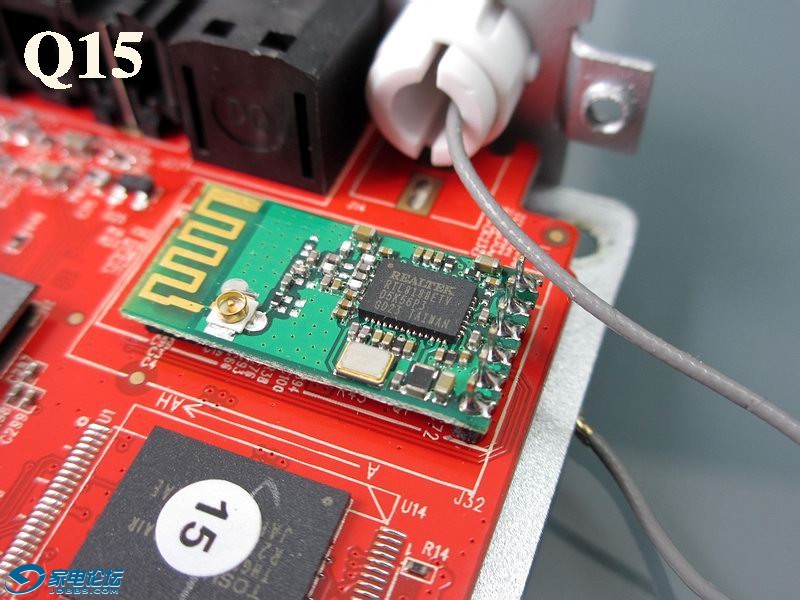

照例是无线网卡Realtek rtl8188etv是一个高度集成的单芯片的802.11n无线局域网（WLAN）的网络，USB接口（USB 1 / 1.1 / 2兼容）控制器，速度是150M。这几乎是盒子标配的无线网络芯片。

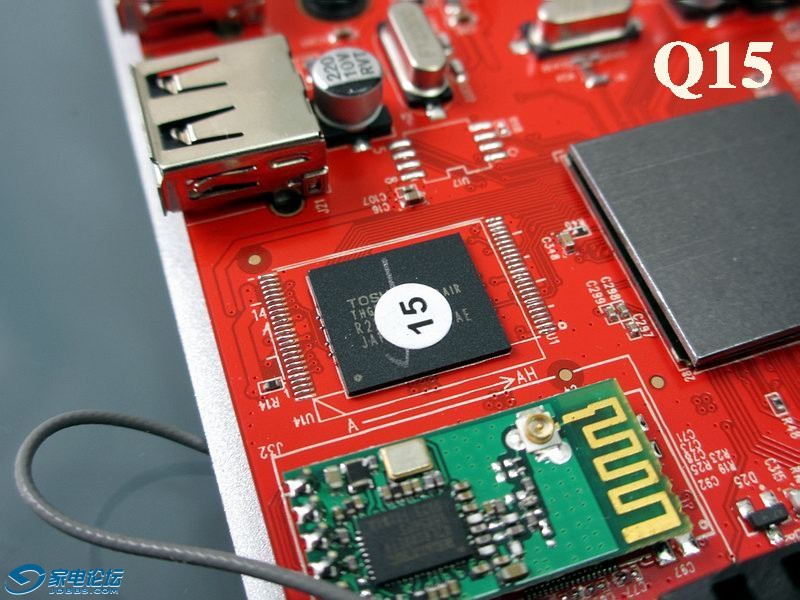

存储芯片是东芝16G emmc内存芯片

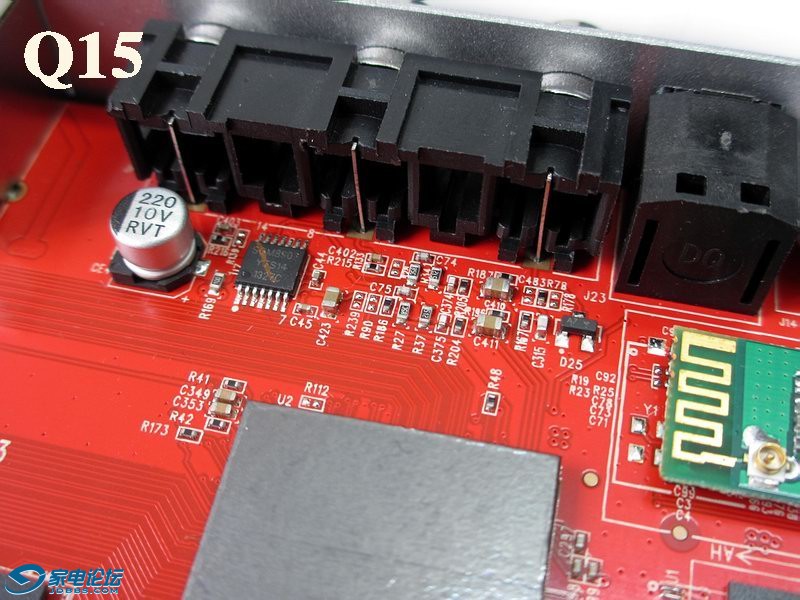

AV输出端子部分空的元件位置不多，还算是真材实料！还用了音频放大器，SGM8903，看来海美迪对AV输出不是因陋就简，还是认真地做好线路的。

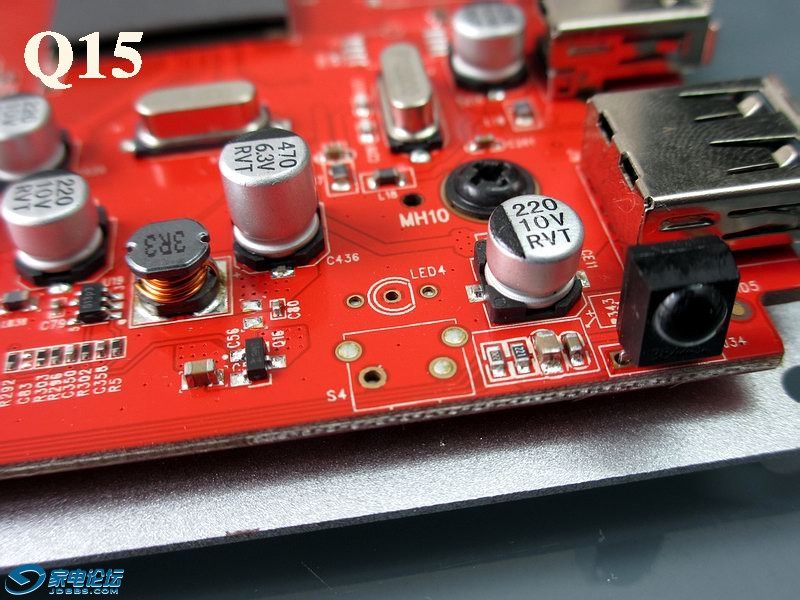

红外线遥控接收器，接收器本身是没有问题，只是还没从第一版Q12/Q15由于外形设计的缘故，把外壳上的接收窗口开得太小，导致接收效果有点差强人意，必须对准机子才能遥控，遥控角度有点窄。


双色发光二极管旁边以后一个没安装元器件的位置，是轻触开关位置？

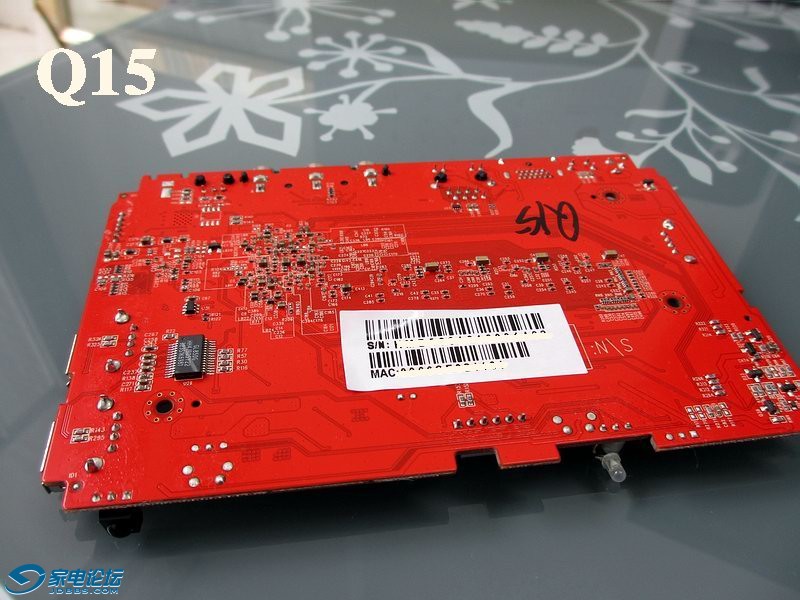

线路板的背面比Q12多了一块IC

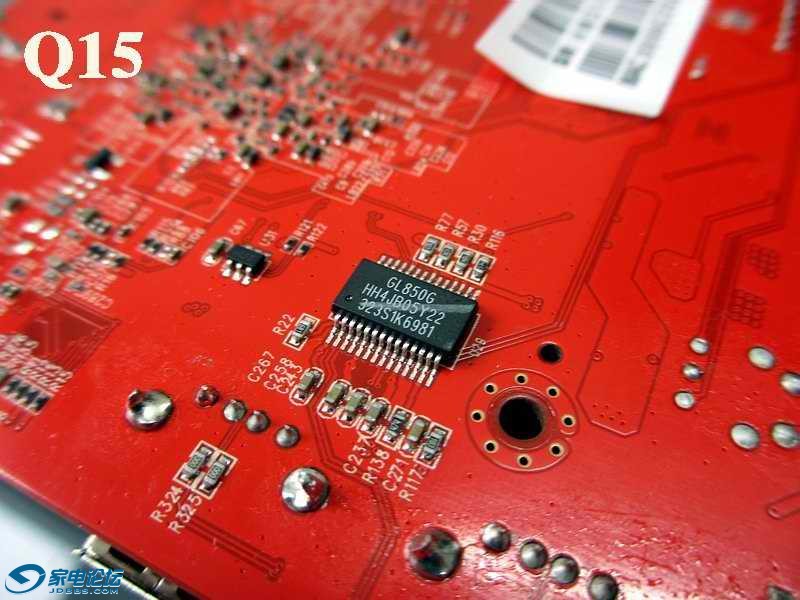

GL850G是USB接口芯片，支持键盘鼠标，游戏控制器，存储设备等等USB设备。

大声公

不用说主角登场啦！三杰中数这个块头最大……

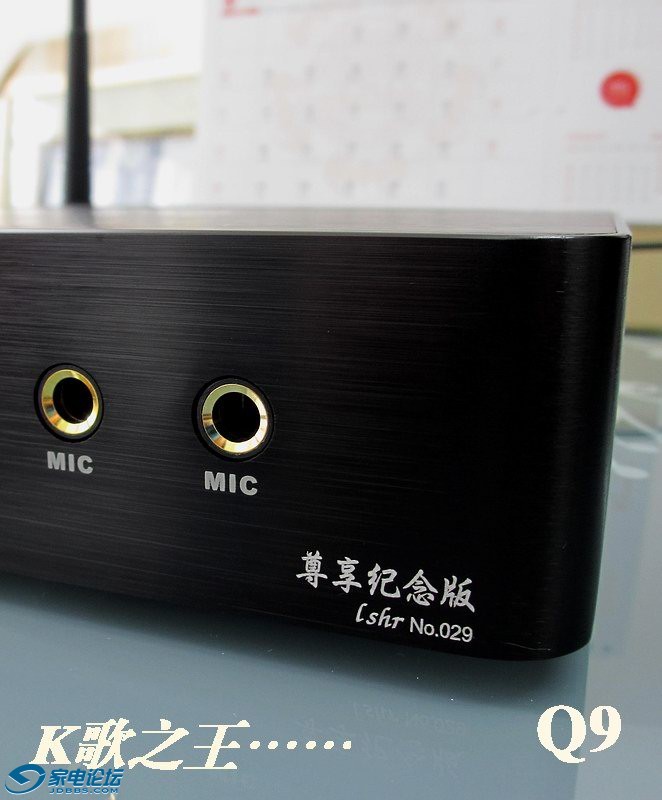

再次展示一下亮骚的lshr尊享纪念版LOGO

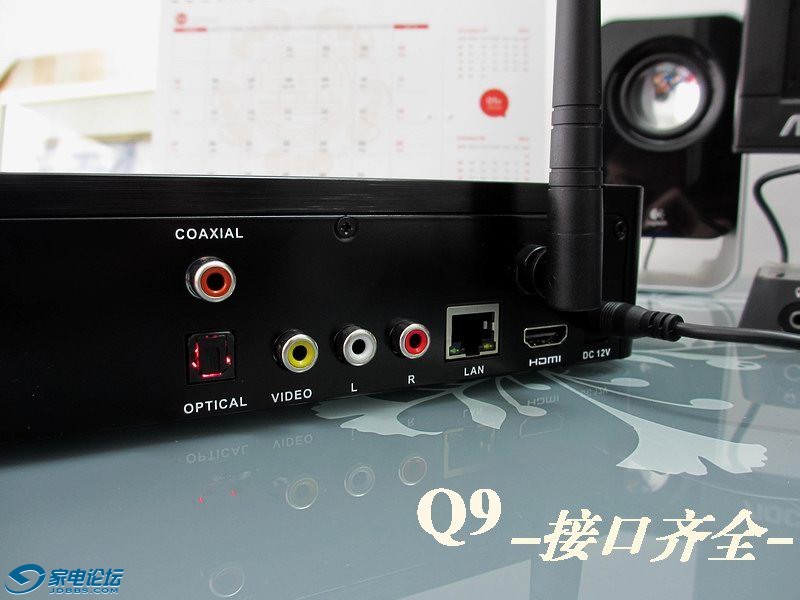

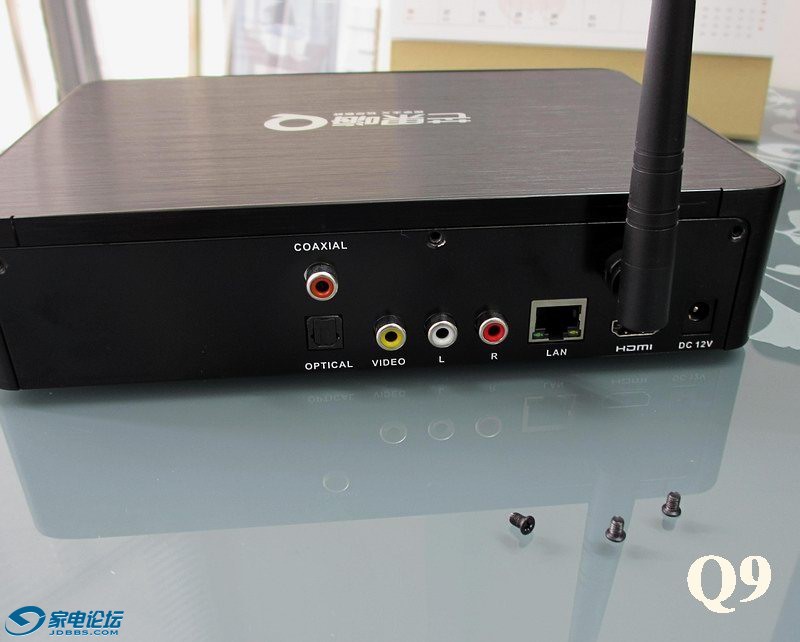

背面的接口十分齐全，其实我在网上见过原来还有风扇位置，估计是给带内置硬盘的。


以下是原Q9曝光图，麦克风是在侧面，还有USB接口，肯定是有内置硬盘无疑！

游客，如果您要查看本帖隐藏内容请回复

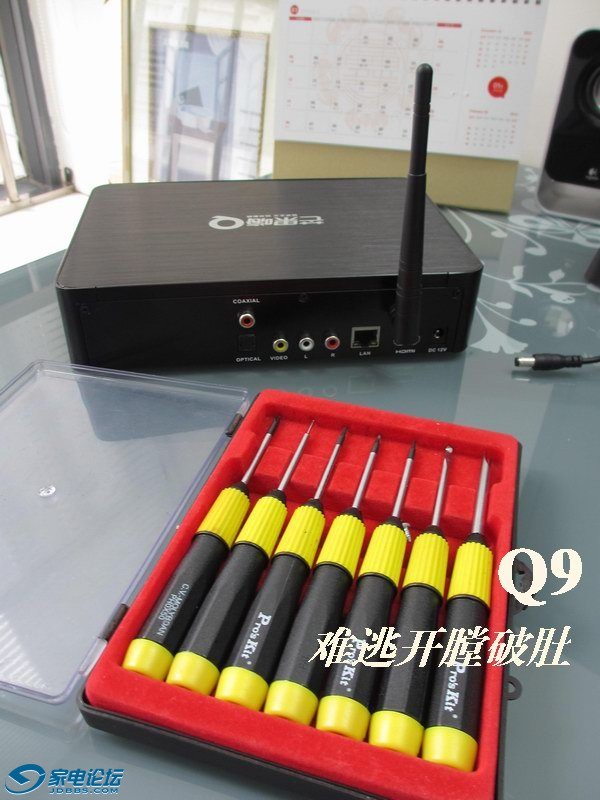

既然说好是肉帛相见，还是拆了吧！




背面3颗螺丝

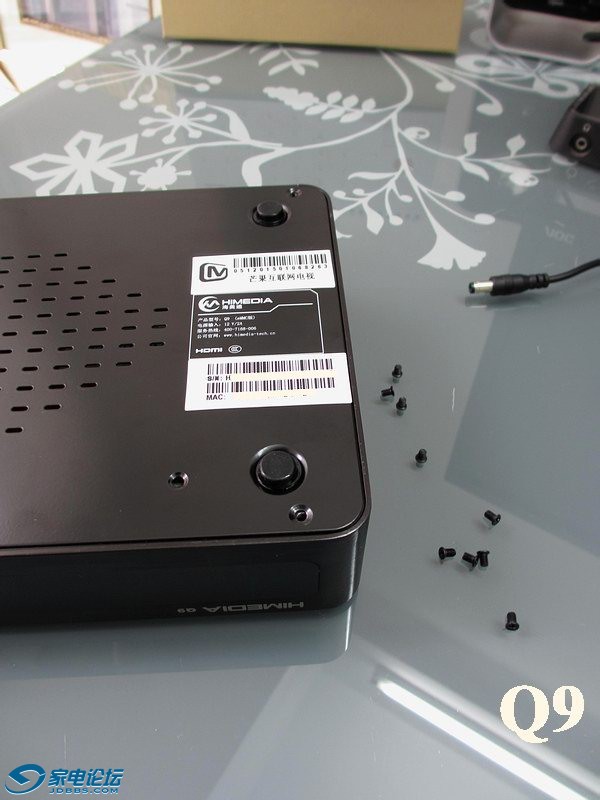

底部是一堆，其中2颗多拆了是固定前液晶板的。

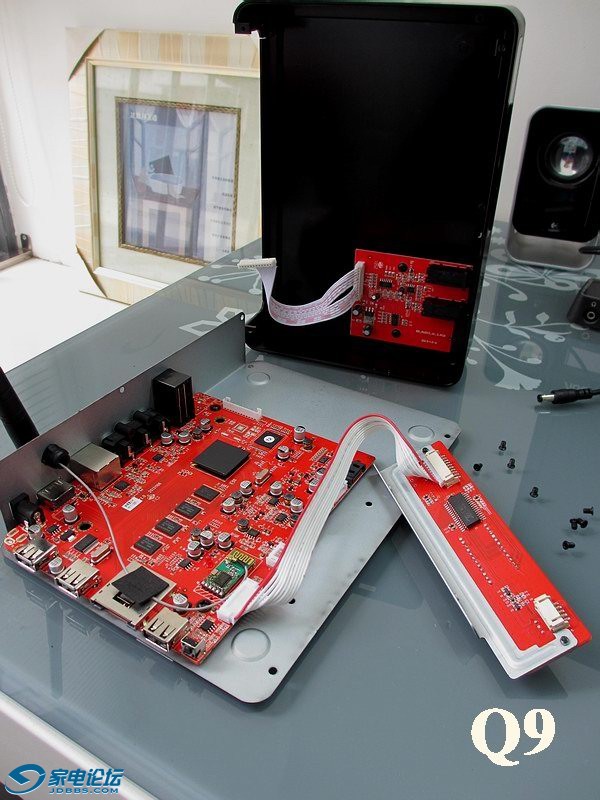

一共是3块红色板，主板+液晶面板+混音板

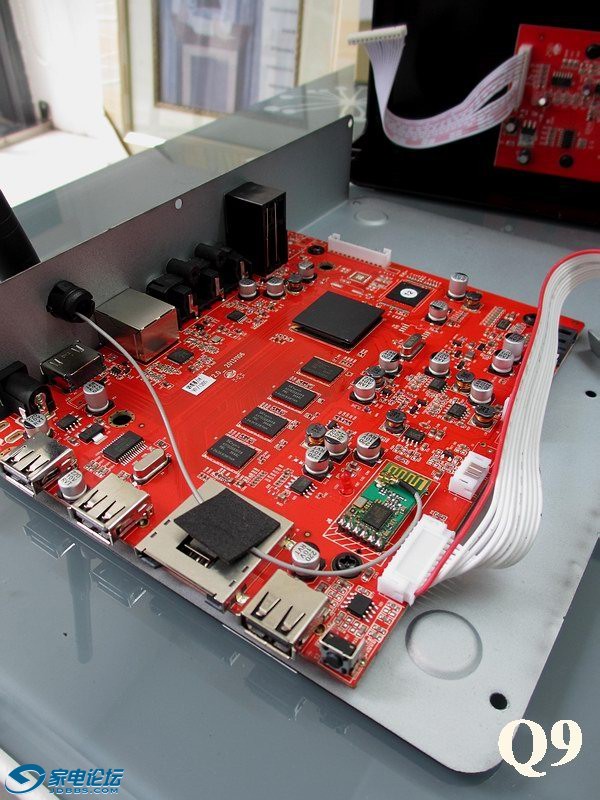

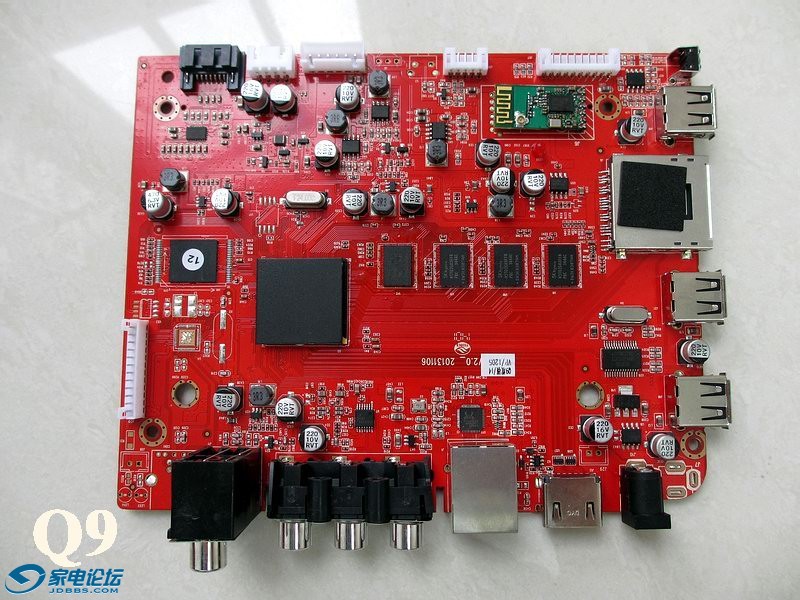

主板足足比其他型号大一圈，而且元器件也要多！


也是固态电容满布，类似电脑主板的做工，赞一个！


东芝 19NM eMMC存储芯片，THGBM5G5A1JBAIR容量是4G，这应该是多用途板子，除了支持EMMC还支持普通的NAND FLASH。

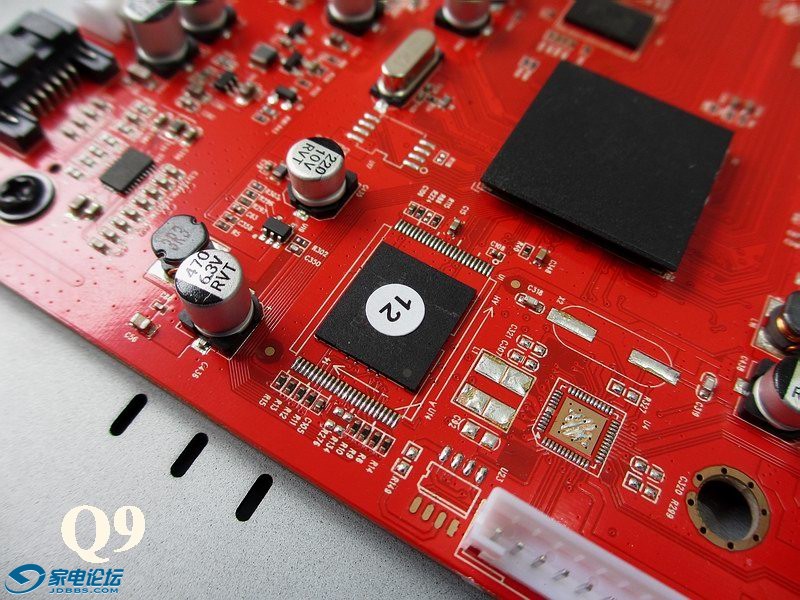

这是最惊喜的部分，有SATA接口，我已经插过SATA线试过，但电源不知从何引出，且不知如何固定！至少硬件是具备接口。会不会在升级版支持？

游客，如果您要查看本帖隐藏内容请回复

在PCB基板上可见在SATA接口部分采用了来自祥硕科技（asmedia)所推出的ASM1453高速数字开关芯片，主要监管硬盘盒的eSATA接口的智能电源管理部分。

游客，如果您要查看本帖隐藏内容请回复

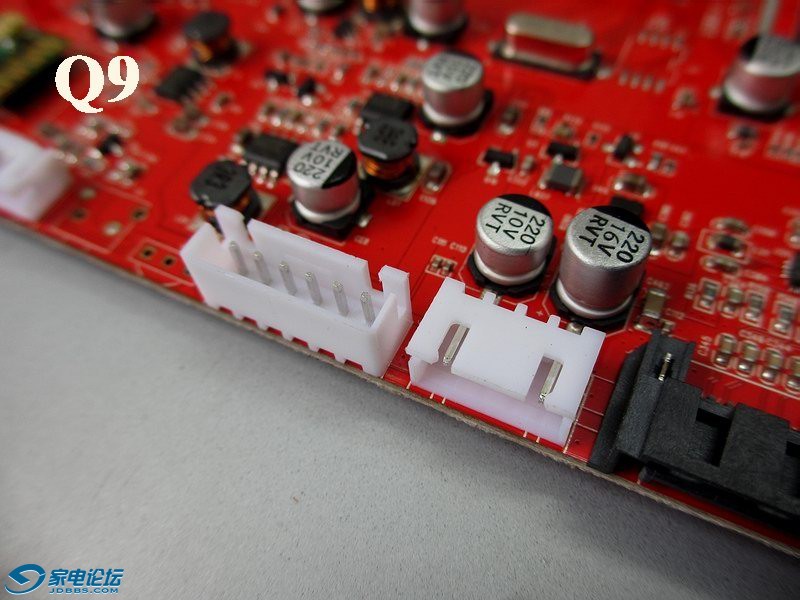

6针的接口是所有海美迪主板上都有的，估计是刷机接口。隔壁的有5V电源。




这个闲置接口不知道用途。

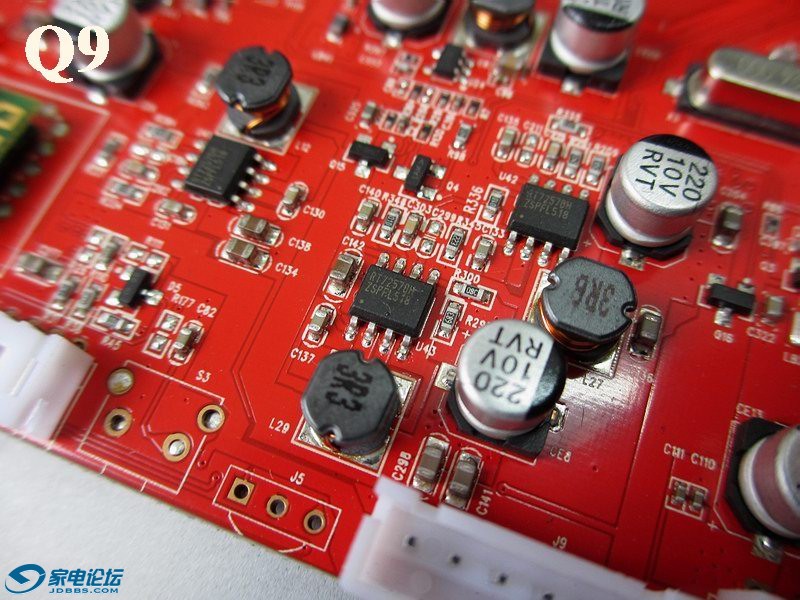

RT7257 低压DC-DC降压IC

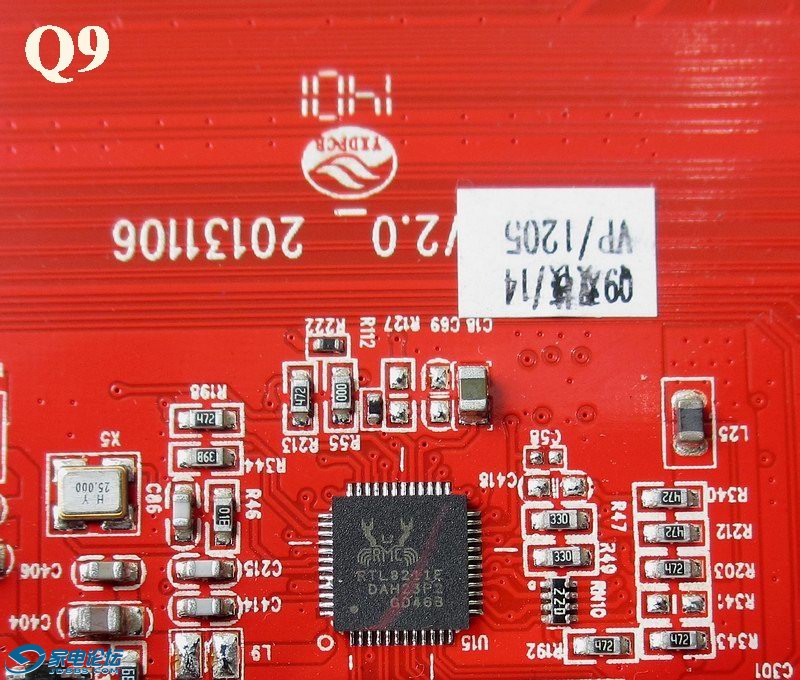

这个也是与别不同之处，采用了千兆有线网卡，瑞昱半导体 RTL8211E Realtek的千兆Lan模组。
RTL8211E网络芯片,完美支持10M/100M/1000M网口自适应。


跟Q15一样也是4颗256M内存，共1G，4个位置以后线路板可以支持2G以上！


一贯使用的REALTEK公司的RTL8188ETV无线网卡，支持150M速度！

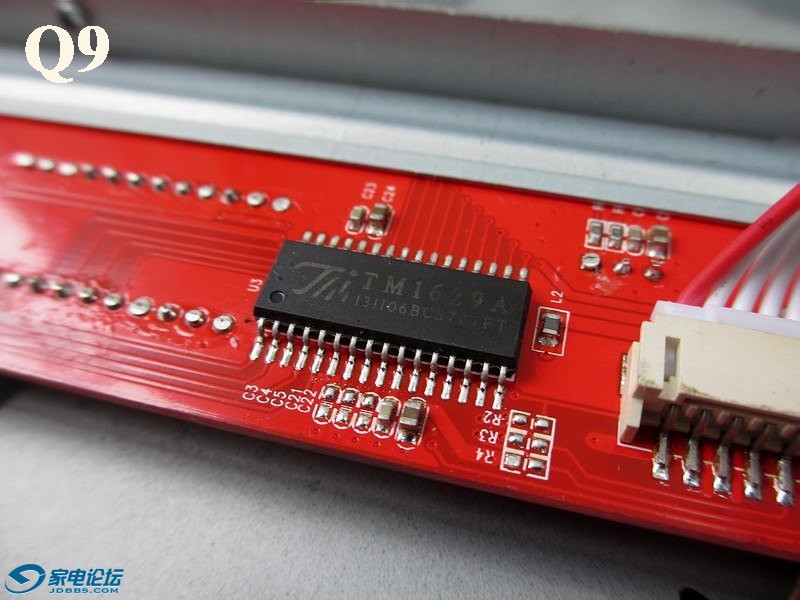

TM1629A 是一种带键盘扫描接口的内存映射型LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动及8级灰度调节电路、内部RC振荡、内置上电复位及低电压复位等电路，芯片的段位可通过软件设置来实现16*8进行配置来适应不同连接的LED数码屏，同时可根据不同的显示场合调节LED的灰度，以实现降低功耗的要求,同时具备多段方便数字计算显示。本产品性能优良，质量可靠。采用SOP32 的封装形式。16段*8位,128点阵。

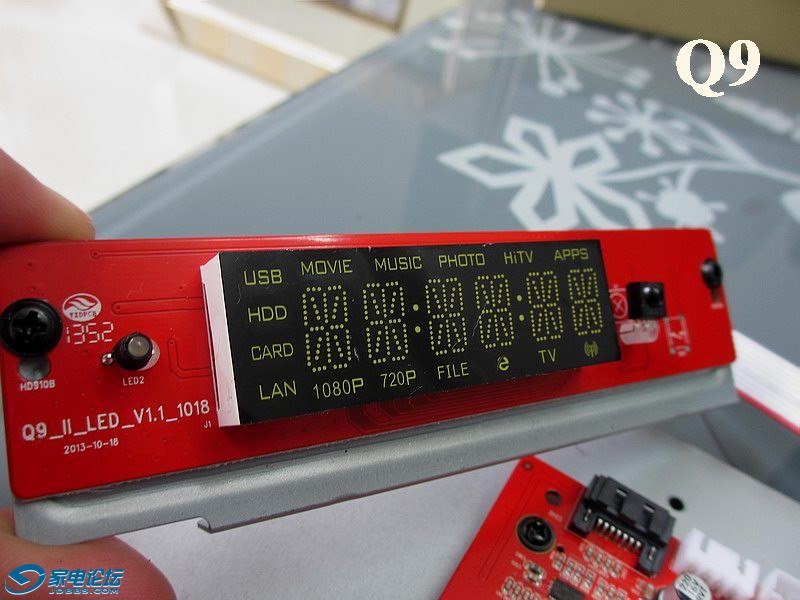

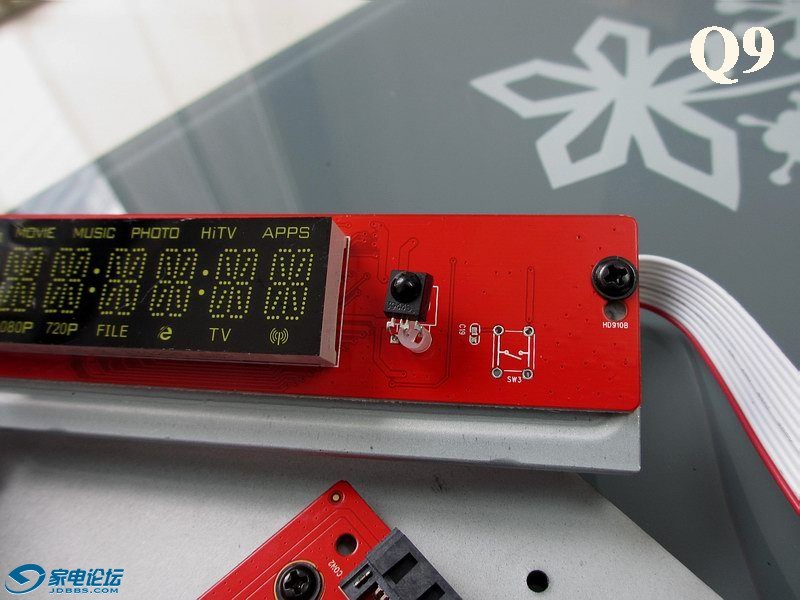

看看LED显示，除了时间应该可以多显示很多信息！是否在后期提供？

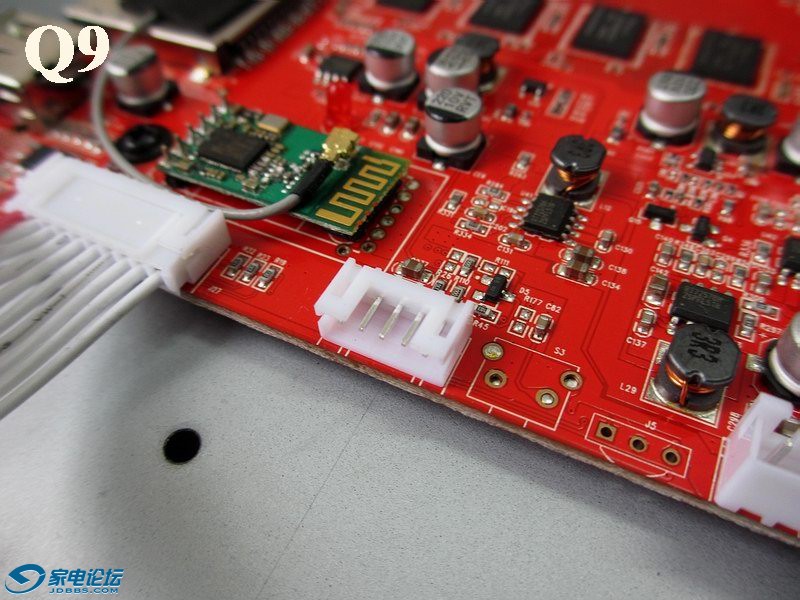

还预留有按键位置，看得出Q9设计是考虑了很多可能的因素在里面，日后在升级版或正式量产版可能会带给我们惊喜。

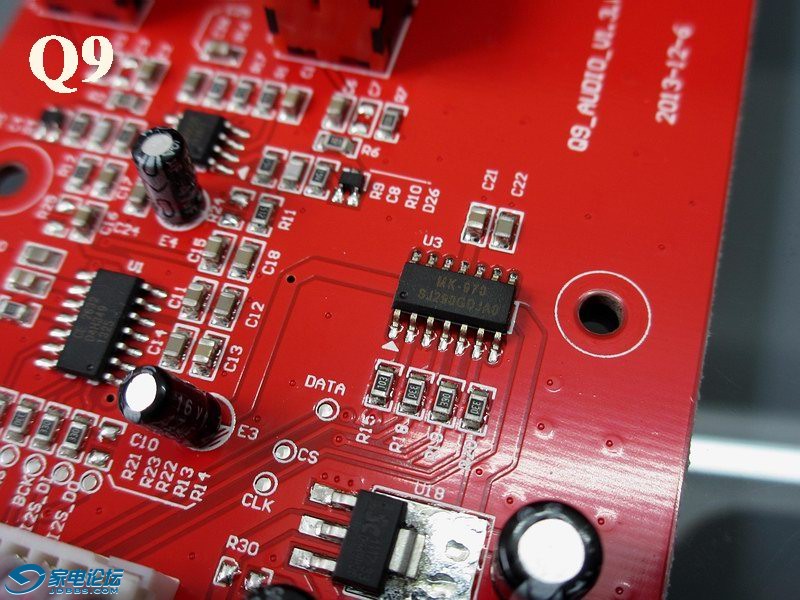

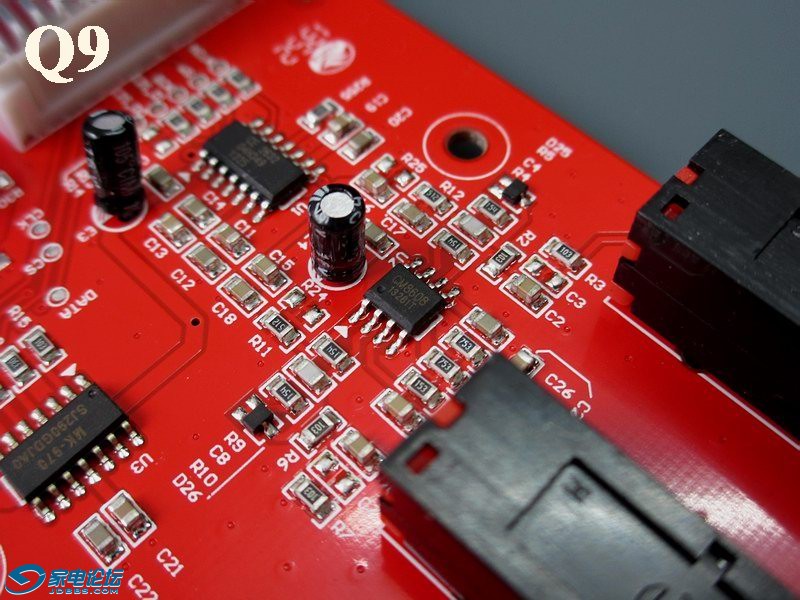

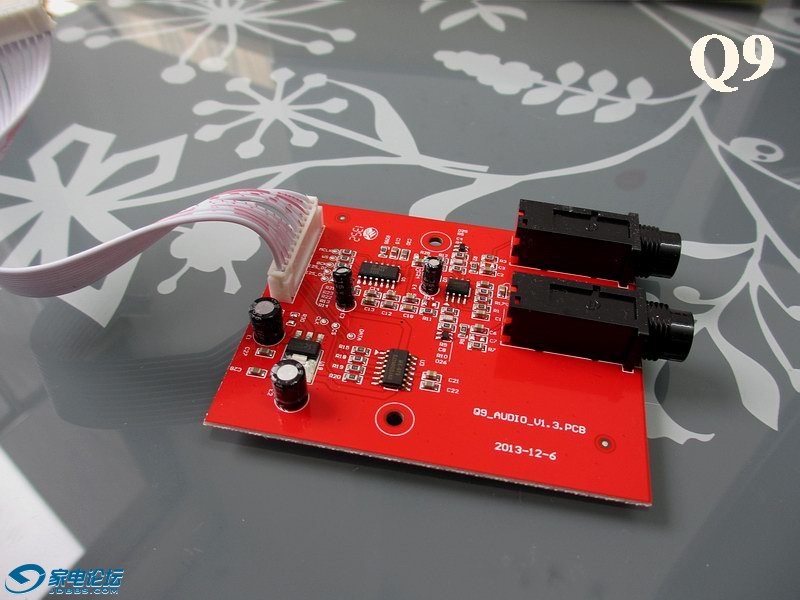

混音板，个人觉得应该跟外面卖的超级歌王小盒子相似，就是必须要K歌软件支持才能输出及调整声量及混音效果。


据说度娘都找不出的芯片信息。

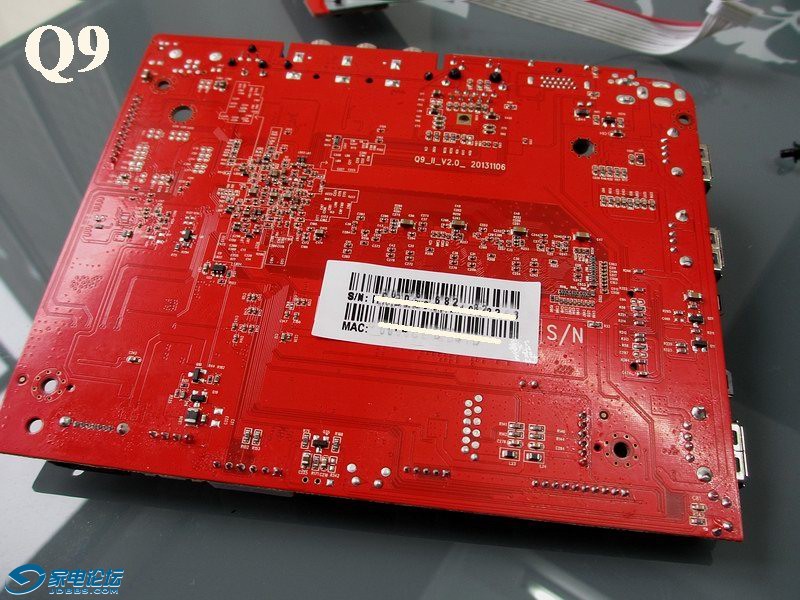

Q9主板背面比较干净，没有IC芯片。

大声公

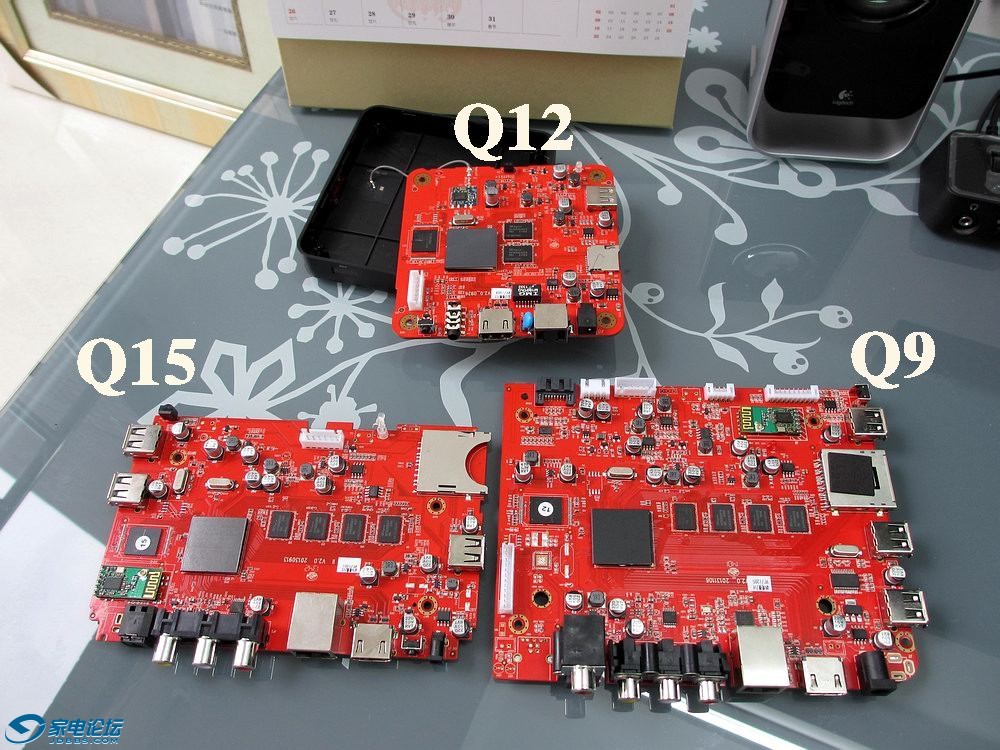

总体来说Q12线路板比较紧凑，且可以实现绝大多数的功能，不愧为海美迪里最超值的海思盒子！就是WIFI部分有点差强人意，如果是有线接入就无所谓！



Q15线路板相对起来布局要合理，且功能及接口都增加了，适用于更多的场合！特别是胜任家庭影院高清播放器。


Q9在Q15的基础上更是升级及完善，称之为家庭多媒体娱乐中心也不为过！如果再增加内置硬盘+MV正版OK播放库那就无敌了！呵呵想多了

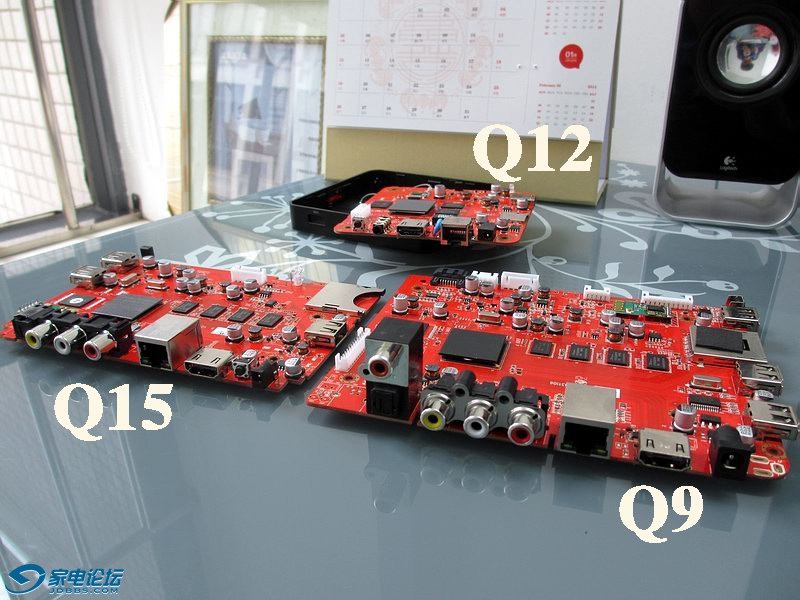

直接面对面比较一下，大家选哪个都有直观的认识了吧？


接口部分的对比

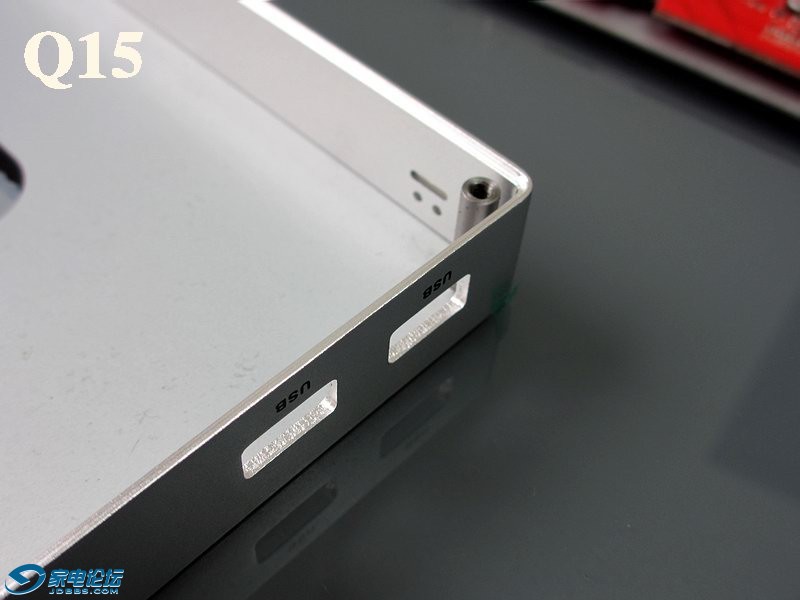

Q15的铝合金材质是加厚的哦，看起来工艺也不错！

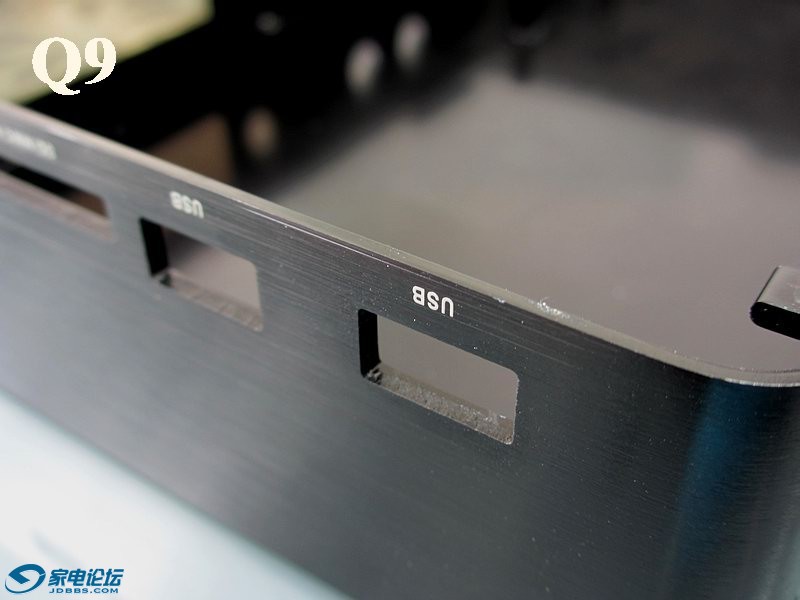

Q9铝合金壳也不示弱，厚度也是刚刚滴！

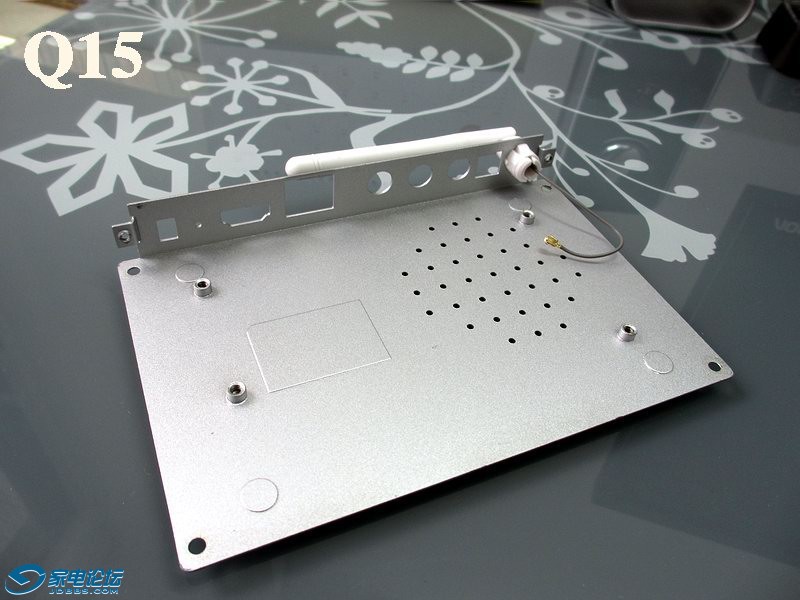

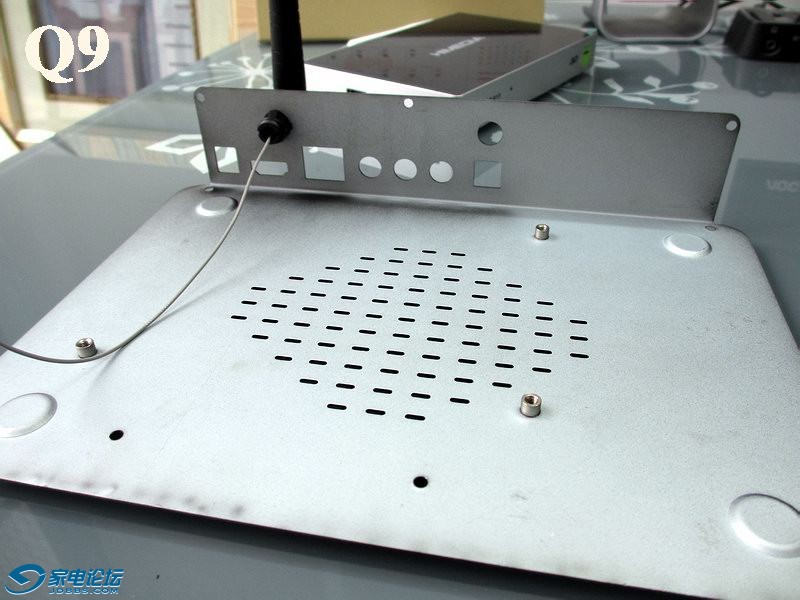

主板的底板有类似电脑设计的安装座，这点我很欣赏，既通风散热也防止线路板与外壳短路。



Q9也是一样的结构。



到此告一段落！谢谢大家的观看！
