★★★★★我的第三台100V丰澄变压器★★★★★

minmu1966 · 发表于 2014-11-24 13:45

本帖最后由 minmu1966 于 2014-11-24 13:48 编辑

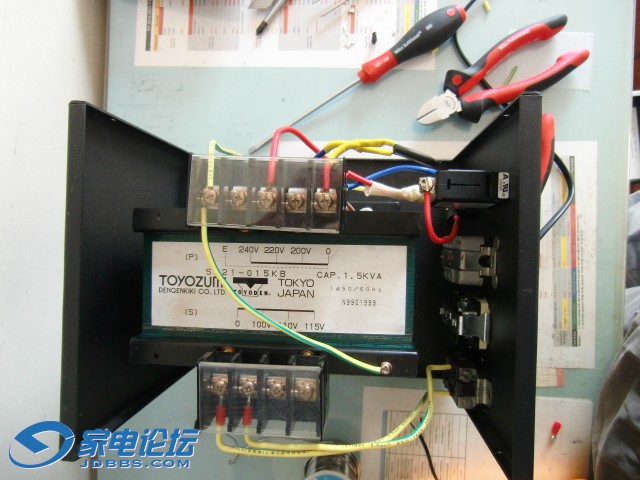

接好指示灯和地线（地线的接法：输入尾座的地线端——变压器初级的E接线柱——变压器机体或者机箱，用双色线连接这三点即可），基本完工啦

minmu1966 · 发表于 2014-11-24 13:50

小扳手来向你说再见啦

minmu1966 · 发表于 2014-11-24 13:51

目子 · 发表于 2014-11-24 16:51

楼主，我有一台海淘的变压器到手碎掉一些东西，能否帮我换成你的外壳？谢谢

87509 · 发表于 2014-11-24 16:52

大师你好！我也想自己动手做个变压器，能否请你画个电器线路图给我，还有美标排插的品牌和型号。谢了。邮箱：26090317@qq.com

minmu1966 · 发表于 2014-11-24 17:34

目子发表于 2014-11-24 16:51
楼主，我有一台海淘的变压器到手碎掉一些东西，能否帮我换成你的外壳？谢谢

万能的某宝上搜索一下，都有的，你可以按照你的变压器尺寸选择外壳，具体开孔可以找家附近的五金店或者电器维修店都可以的。你家在哪里？上海的话我可以抽空义务帮帮你，呵呵

boyzone1 · 发表于 2014-11-24 17:56

本帖最后由 boyzone1 于 2014-11-24 18:01 编辑

线路与元件之间，应该考虑使用接线端子连接；还有，我觉得应该考虑安装2个开关，一个负责220v输入、一个负责100v输出，这样可以有效防止涌流，虽然概率极低……

minmu1966 · 发表于 2014-11-24 18:00

本帖最后由 minmu1966 于 2014-11-24 18:02 编辑

boyzone1 发表于 2014-11-24 17:56
线路与元件之间，应该考虑使用接线端子连接……

接线端子都买好了，感觉反而更麻烦，所以就没用上，几个地方也用了一些

minmu1966 · 发表于 2014-11-24 19:13

boyzone1 发表于 2014-11-24 17:56
线路与元件之间，应该考虑使用接线端子连接；还有，我觉得应该考虑安装2个开关，一个负责220v输入、一个负 ...

赞成，按照你的讲法，装2个开关确实很好，我现在就是怕开机时的冲击电流太大，一般都是先把变压器输入电源打开，然后再把用电器的插头插进变压器上。如果有2个开关的话就可以省去这些繁琐的操作了，呵呵

minmu1966 · 发表于 2014-11-24 19:16

87509 发表于 2014-11-24 16:52
大师你好！我也想自己动手做个变压器，能否请你画个电器线路图给我，还有美标排插的品牌和型号。谢了。邮箱 ...

这个线路图？百度上到处都是啊。
排插：某宝去搜索：高品质美标125V 15A象牙白电源插座逆变器扁插座 SERE01AS-I

minmu1966 · 发表于 2014-11-24 19:19

有网友找我想买机箱，其实这个机箱不是很好，我的前两个边缘都有点生锈了，有条件的还是定做铝合金的吧

minmu1966 · 发表于 2014-11-24 19:21

附注：2000VA的变压器空载耗电29W，3000VA的空载耗电41W

目子 · 发表于 2014-11-24 19:25

minmu1966 发表于 2014-11-24 17:34
万能的某宝上搜索一下，都有的，你可以按照你的变压器尺寸选择外壳，具体开孔可以找家附近的五金店或者电 ...

我苏州的，不用义务，你帮我忙肯定得酬谢你

minmu1966 · 发表于 2014-11-24 19:35

目子发表于 2014-11-24 19:25
我苏州的，不用义务，你帮我忙肯定得酬谢你

哈哈，酬谢？有点过了哦，我远程协助你吧：你抽空拍点你的变压器照片，里里外外都拍，还要变压器的四个固定螺丝的距离，以及固定孔的尺寸，我告诉你去买具体哪一个机箱

中大哥 · 发表于 2014-11-24 19:45

做铝合金更漂亮。
