自己组装的变压器

hekebin

之前在变压器中纠结了很久、有见坛子里都推荐用隔离变压器，但是在某宝上看TOYOZUMI的变压器有觉得太贵，准备定制正泰的隔离变压器，但仔细看正泰的参数，是全铝的变压器后果断放弃。
正准备入手某猫上的征西环形变压器时(价格便宜)、偶然在某宝的跳蚤市场上见有人转隔牛、店家说是工程余料，没有使用过。价格也很好就果断入手，店家还送了几米2.5mm2的线、而且关于专业知识这块是又问必答的（店家是做电气设计这块的），是我在某宝上买东西遇见的最好卖家了。赞一个！！！
然后就是在某宝上淘配件(空开、插座、电压电流显示表、机箱等)。

现在变压器也准备好了、就等我的锅了，在海关躺了一星期了还没反应。

还有就是请教各位大大：
家里的电压240V，变出来的100V也近110V了
有什么办法让电压降下来啊？在某宝上看到个压敏电阻，在百科上也查了，还是没太弄明白是干嘛的。
是不是并联个压敏电阻就能使输入的电压变为220V了？这样输出的就是100V了？

昨天东西终于全部到齐了，废话不多说、上图：

变压器重量：25.3KG，店家说是全铜的。
加木箱后重26KG，般的累死了，第二天肩膀都酸死了。

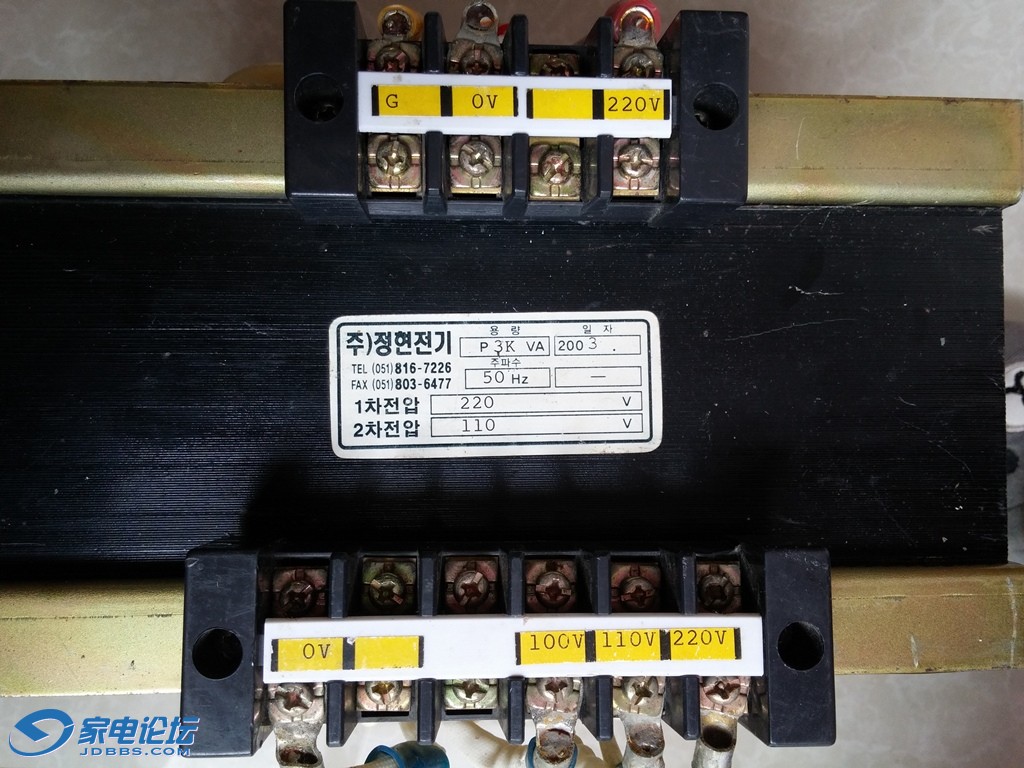

韩文看不懂，但是看起来一起蛮新的。

我觉得应该是全铜的




机箱到手后就拿到朋友那去开孔了，朋友说他拿到别的地方用激光开孔设备开孔，那样外观会好看些。
我觉得没必要再让朋友去麻烦别人了，而我又不是外貌协会的，只要能用就行了，所以就直接用切割开孔了、外观是不怎么好看。

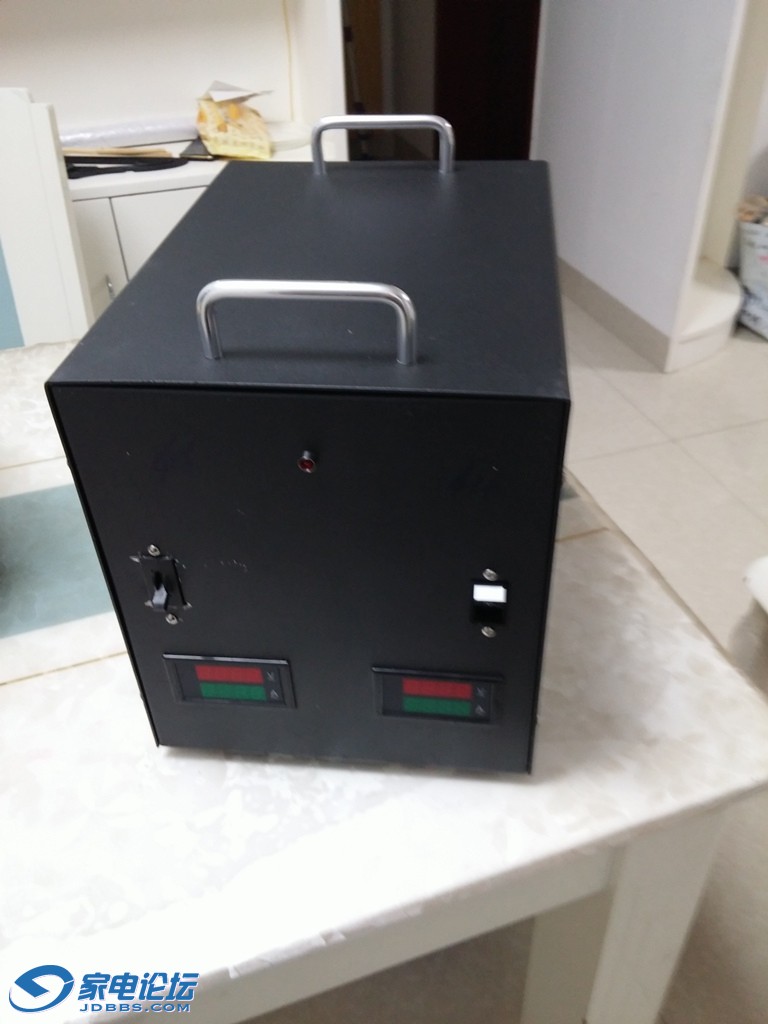

前面板：我加了一一个100V输出空开和2个电压电流显示表（220V和100V的，实时检测电压和电流）

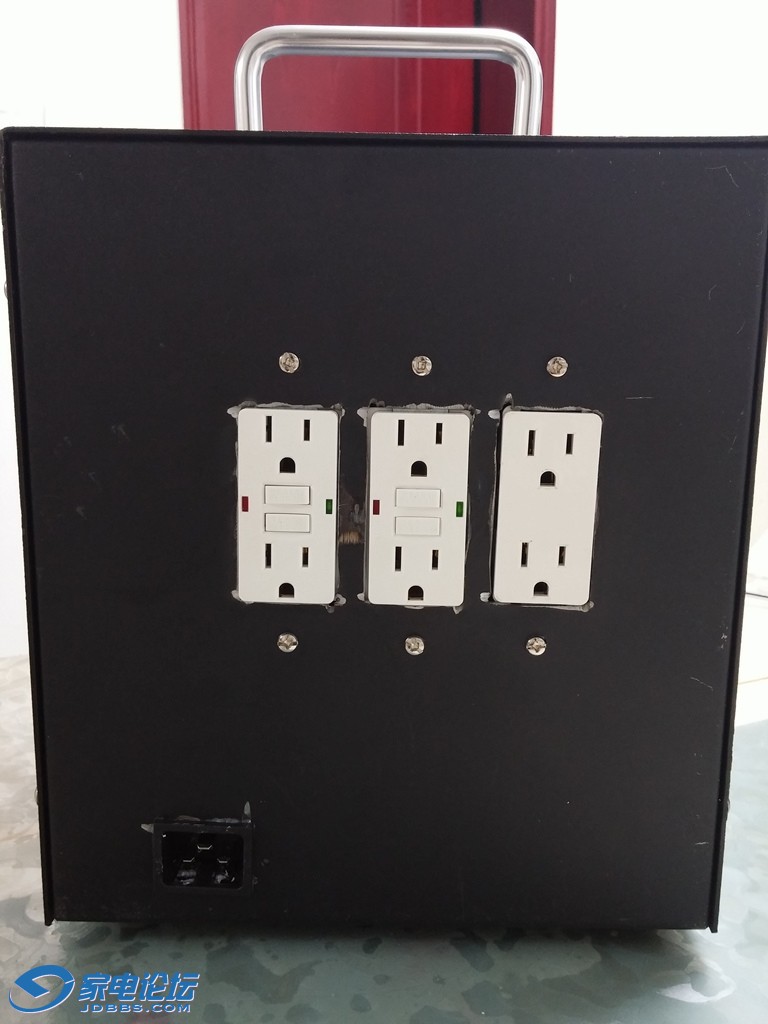

后面板：用的2个漏电保护插座和一个普通插座，设想是因为漏电保护插座额定电流15A，如果有功率照过1500W的电器就接普通插座了。


使用的工具：

每根线的接点处都做用接线端子连接。原本买了热缩套管，但没有热风枪的话热缩套管就不好使。
最后还是用电胶带包裹。

开始布线：

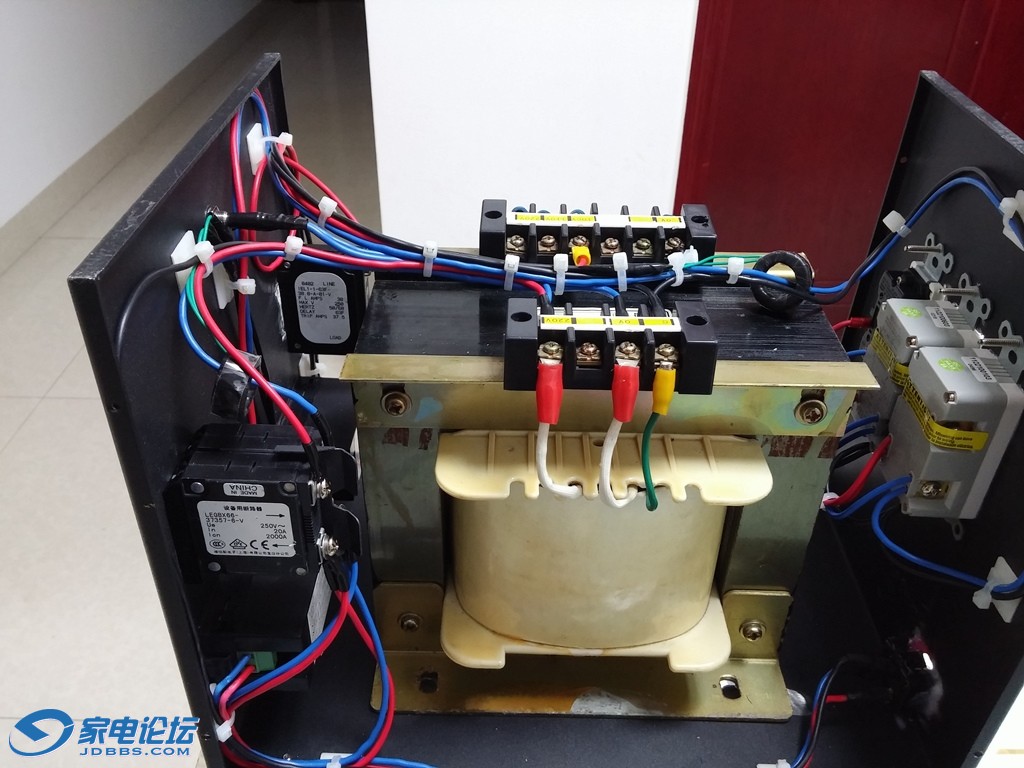

布线完成：






16A的底座没法固定、所以用AB胶粘住固定。

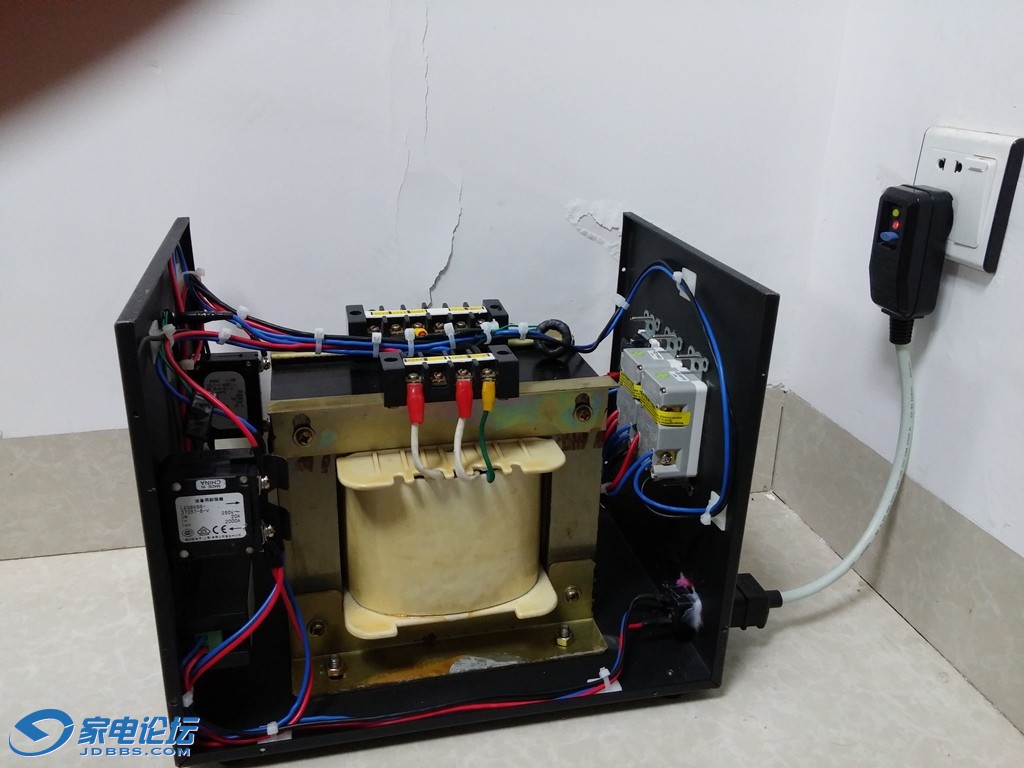

上电测试：

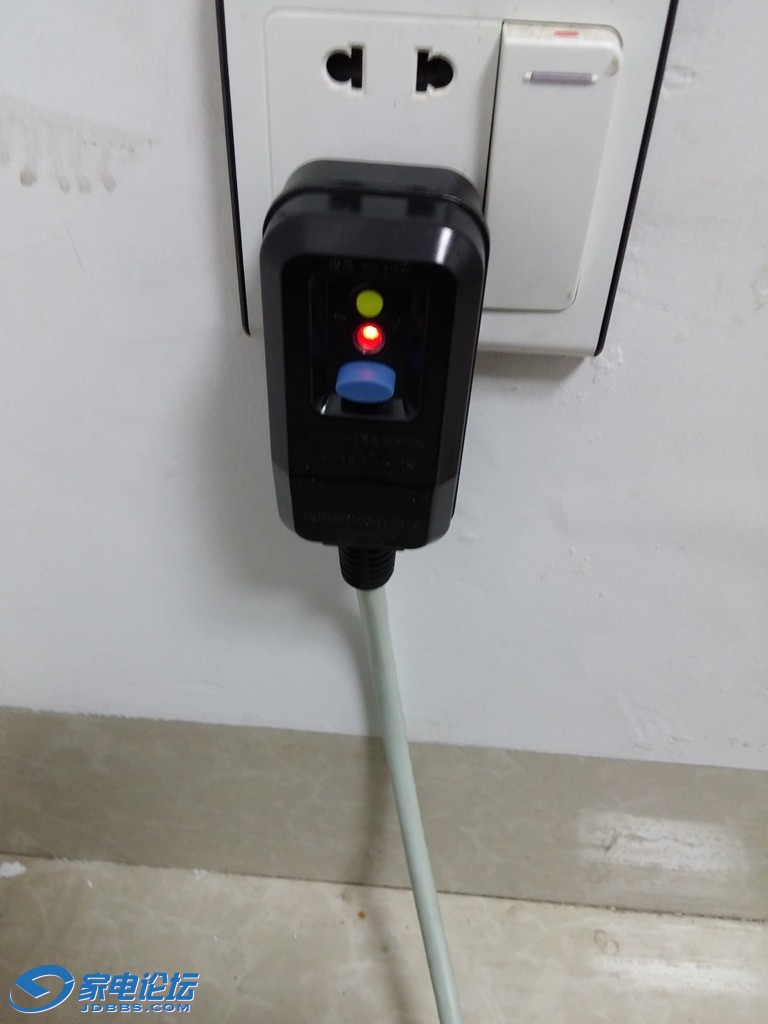

插头用的漏电保护插头（不管有没有必要，我想安全装置多点是没错的）

插上电后显示家里的电压为240V，个人感觉太高了点{:soso_e127:}{:soso_e109:}，用电表测也是这个电压，
看来这个电压电流表测的还是蛮准的。
确认家里电压没有异常后打开初级电压的开关。

显示次级电压为108.7V，空耗电流0.58A（空耗144W）有点高哈。
要是整天开着吃不消哇。
确认次级电压无异常后再打开次级电压的输出开关，给电给电器工作。


效果图{:soso_e113:}{:soso_e113:}


孔开的是有点难看了，不过我不介意。

eanza

不错，帮顶。

boyzone1

lz，你滴手工太对不起这些材料了

hekebin

boyzone1 发表于 2015-1-21 16:15
lz，你滴手工太对不起这些材料了

偶不是专业滴

中大哥

米啊，上电压电流显示屏，两个，呵呵，单表都要差不多上百吧。

中大哥

机箱在那里入的，没有插座孔？

lelewawa

应该开孔，开好看一些。。。。

hekebin

中大哥 发表于 2015-1-21 21:19
机箱在那里入的，没有插座孔？

机箱原来的插座孔是2个圆形的那种，不是我这种长方形的

hekebin

lelewawa 发表于 2015-1-21 23:03
应该开孔，开好看一些。。。。

用砂轮手工开的，所以没办法和激光开孔比了

zhm219

10W空载损耗的自藕环变路过

中大哥

rose999

楼主这个很强大，开孔规矩一点就完美了

linzhisong

空载有点偏大！

yiteh

开孔小一点，然后用整形锉刀慢慢修正到尺寸，这样不比什么激光开孔难看，只是时间长了点。

daimingsen

帮忙问下商家还有这款变压器吗 可否PM店家地址
