爱华 jx729拆机把一个元件弄掉了，右声道无声，求解，内有图

marsli1125 · 发表于 2015-11-28 11:47

您需要登录才可以下载或查看，没有账号？注册

x

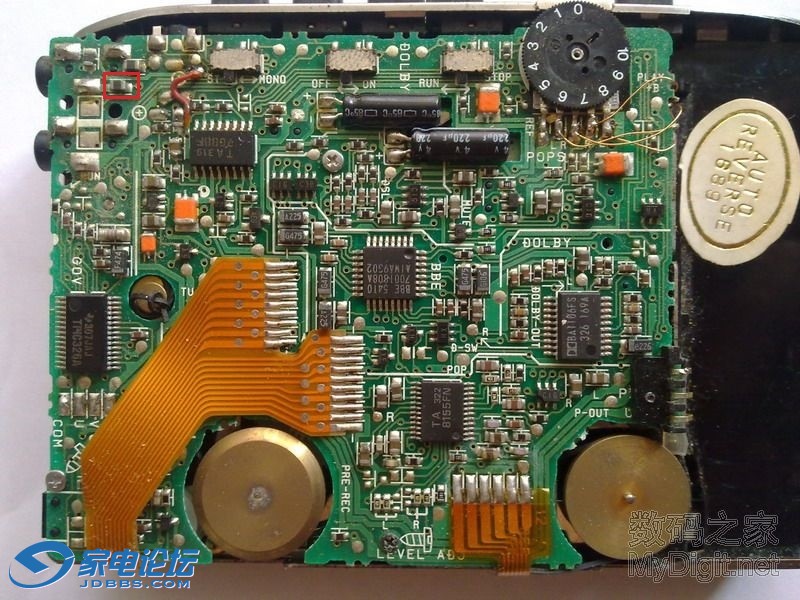

红框内的那个黑块弄掉了，网上查是电感器，怎么解决，我用镊子连通两个脚就会有声，可以直接焊起来不？图片是网上的，我的没来得及照。

marsli1125 · 发表于 2015-11-28 11:55

这是下的电路图，应该就是上面标示的L4

土得掉渣 · 发表于 2015-11-28 13:03

看图上规格应该是厚型产品，具体规格是 201212-3R3

尺寸2.0*1.2*1.2mm 3.3uH 普通贴片通用型电感

现在应该很少厚型2012规格产品了，市场可以找到201209规格3.3uH（2.0*1.2*0.9mm 3.3uH ）性能一样大概3分钱一个

marsli1125 · 发表于 2015-11-28 13:19

土得掉渣发表于 2015-11-28 13:03
看图上规格应该是厚型产品，具体规格是 201212-3R3

尺寸2.0*1.2*1.2mm 3.3uH 普通贴片通用型电感

谢谢，我想问一下直接把两点焊起来可以吗

土得掉渣 · 发表于 2015-11-28 13:21

把元件焊上啊，直接焊上应该能出声吧，但阻抗可能不匹配，还有可能会有噪音干扰，，其实我也不懂，根据电感的作用猜的，

heavenonearth · 发表于 2015-11-30 13:49

marsli1125 发表于 2015-11-28 13:19
谢谢，我想问一下直接把两点焊起来可以吗

买一个贴片电感吧，没多少钱，用电烙铁的极细焊头蘸稍许松香焊锡自己焊上吧。
购买链接：https://item.taobao.com/item.htm ... ;abbucket=20#detail

notebook2008 · 发表于 2015-11-30 14:08

搭车出JX729配件机 30元

marsli1125 · 发表于 2015-11-30 15:30

heavenonearth 发表于 2015-11-30 13:49
买一个贴片电感吧，没多少钱，用电烙铁的极细焊头蘸稍许松香焊锡自己焊上吧。
购买链接：https://item.t ...

谢谢，你有个帖子说送磁带，有没有我的份呢，我pm过你地址的，陕西的！

caodi · 发表于 2015-12-3 13:55

短接或更换，需两声道同时进行，否则可能偏音。这个电感可能是为了抑制耳塞插拔时脉冲对电路冲击用的，起到保护作用，短接后实际听感应该不会有太大变化，但可能会对收音产生影响。

marsli1125 · 发表于 2015-12-3 19:22

caodi 发表于 2015-12-3 13:55
短接或更换，需两声道同时进行，否则可能偏音。这个电感可能是为了抑制耳塞插拔时脉冲对电路冲击用的，起到 ...

谢谢，已经把原来的焊上了。

hgsjf · 发表于 2015-12-15 21:24

这个应该是电容吧，这板子很少坏的，咋这么多飞线。

wuhantiger · 发表于 2016-1-11 22:55

hgsjf 发表于 2015-12-15 21:24
这个应该是电容吧，这板子很少坏的，咋这么多飞线。

老兄，L4,标的L就是电感啊

jion-jd · 发表于 2016-2-2 12:53

直接短路,我有台手机也这样,直接用焊锡连接。没有影响。

河州小剑客 · 发表于 2025-3-19 11:22

是电感，直接短接应该可以

快乐好宝宝73 · 发表于 2025-3-19 16:40

怎么这么复杂？直接导线连一下无妨。或者配件机器上拆一个。随身听上面都有。
