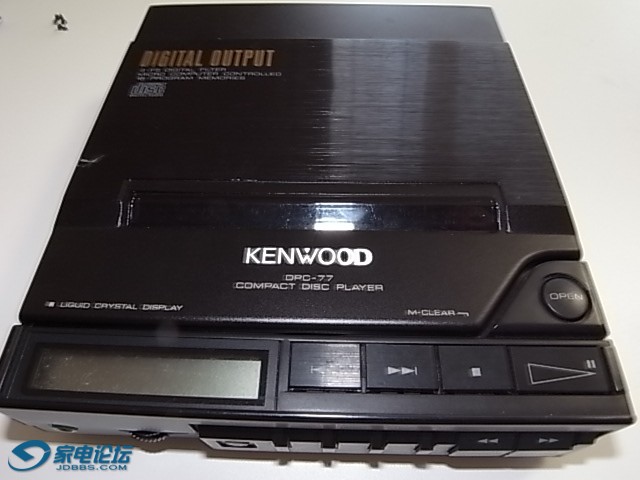

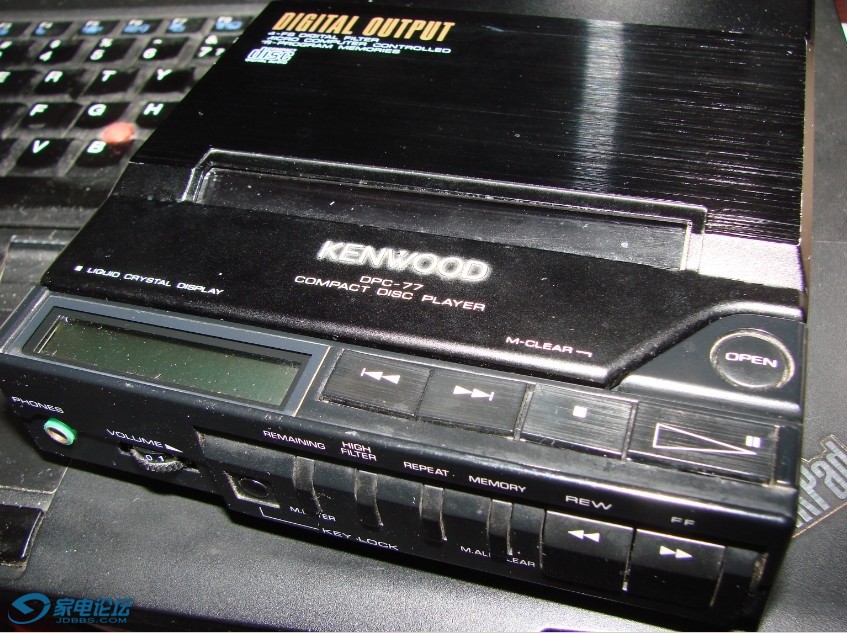

建伍 kenwood DPC-77 拆机图

sweker

喜欢烧老机的人，喜欢拆机一览内部的人，看看内部究竟有什么芯片，电路的设计构架

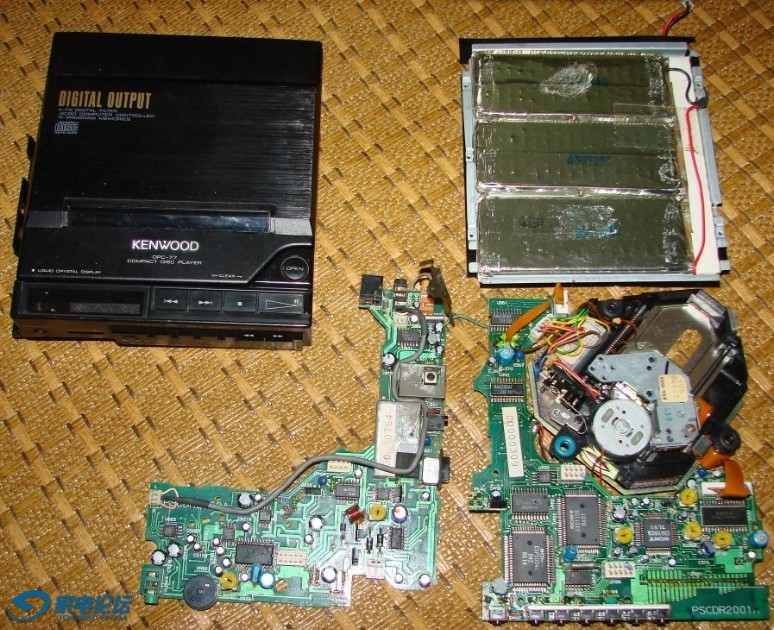

下面给各位来带一些本人淘到的机器解剖图，方便老烧研究研究探讨探讨
话说DPC-80和DPC-7，几乎就是差不多档次的，外形稍微有点变化，虽然本人还只有77这个型号（个人比较钟爱77这个外观），但论发售时间他们距离都只是一年相差不远，按理来说声音变化应该不会很大就是了。

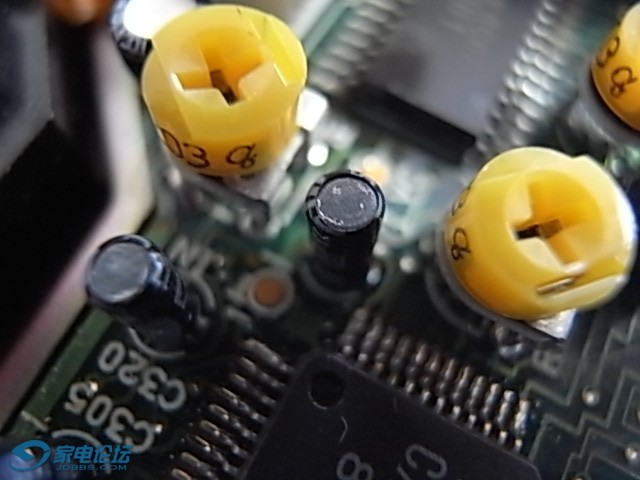

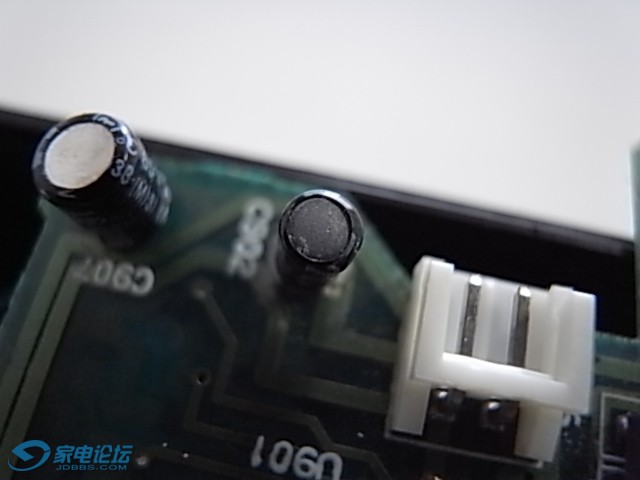

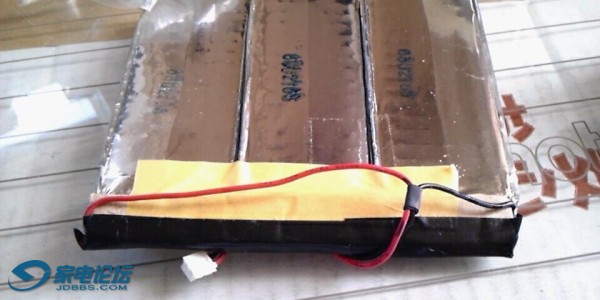

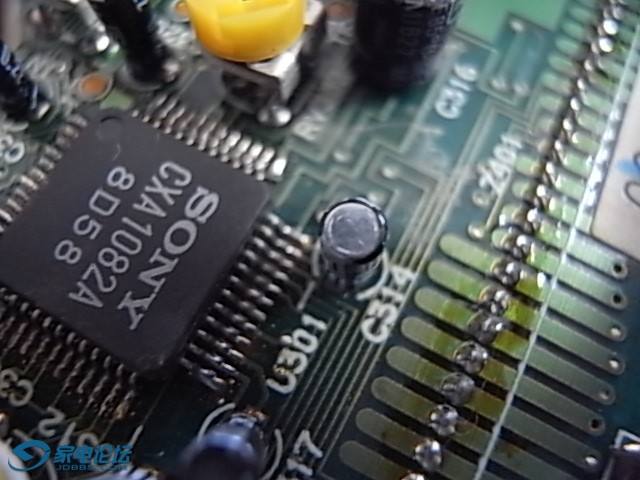

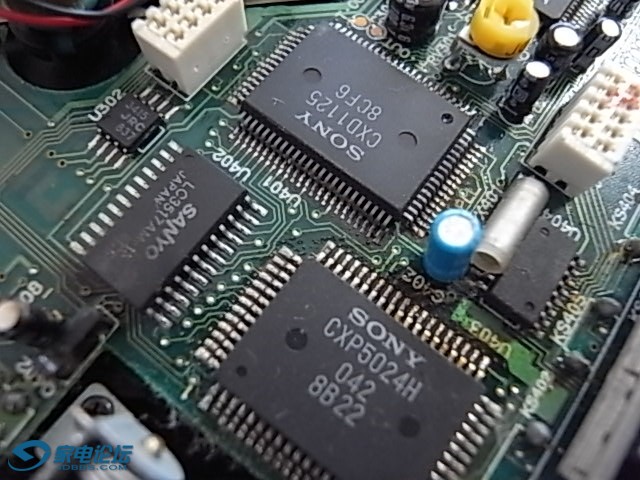

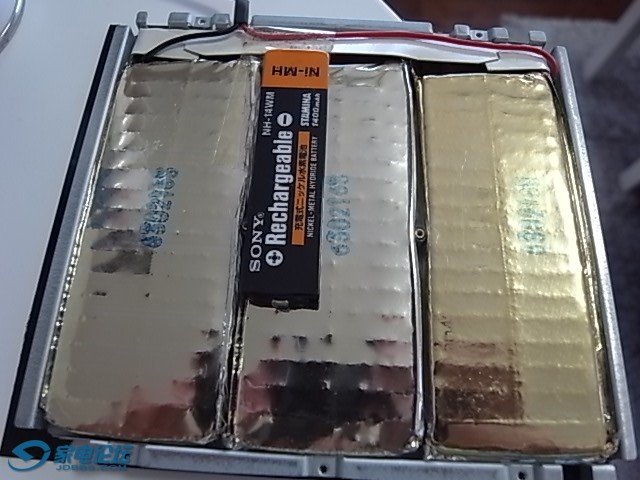

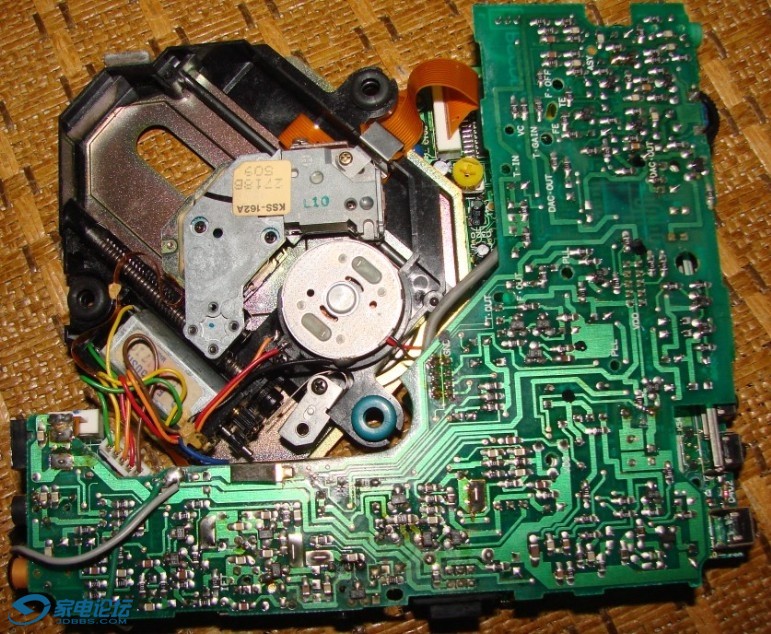

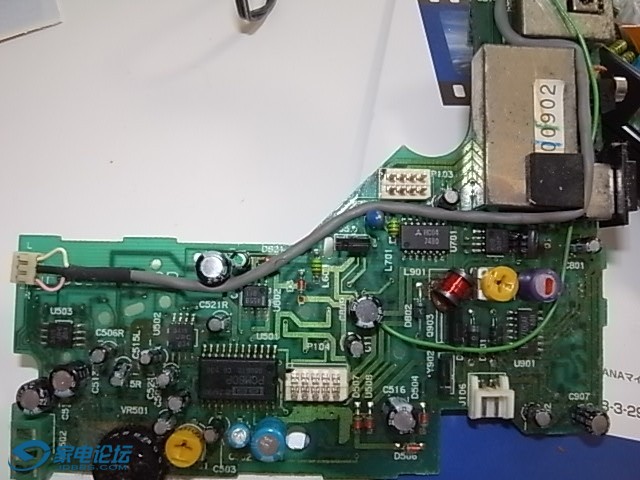

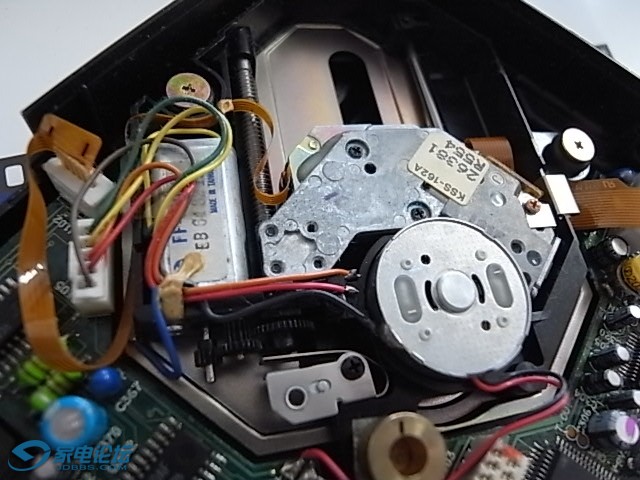

说到77的电路板设计，可以说跟索尼的比的话，电路板厚实感真的跟索尼距离差远了，电路整体到局部设计也没索尼的好看。再来看芯片（懂行的自己会看吧，个人水平不高，不清楚芯片具体的工作）三片索尼芯片+一片三洋芯片，光头用的是索尼的光头（轮当年来看，虽然当时很多日牌都做CD随身听，但是核心芯片技术离不开老索尼大法和老松下大法）。77内置的三块铅电池（年代久估计也会失效没法使用，还真是不如放四节五号电池来得好），三块内置铅电池使得整个机身重量都蛮厚重实沉的说，该机是9V-6V电源供电（个人比较喜欢用9V来推），注意看是外负内正极的，一般需要9V的老索尼电源比较合适。

sweker

这坛子看帖的人多是多，回帖的人真是没几个。。。。。好冷清

ribo

曾经非常迷建武 DPC55 60 61 7 77 80 81 90 92都有

sweker

ribo 发表于 2016-3-5 21:59
曾经非常迷建武 DPC55 60 61 7 77 80 81 90 92都有

想问下建伍你拥有过的型号 哪些是支持遥控器操作的呢？我看到80支持遥控器的

ribo

60 80 90 92 是支持遥控器的

sweker

ribo 发表于 2016-3-8 15:44
60 80 90 92 是支持遥控器的

谢谢

ldsbar

印象中 小时候家里就是用这个样子的CD接功放记得还带收音机的，好经典的机器。

sweker

ldsbar 发表于 2016-3-9 15:17
印象中 小时候家里就是用这个样子的CD接功放记得还带收音机的，好经典的机器。

是滴。。。当年日牌货在中国也是挺常见的，我家里的松下电视（我老爸从以前到现在都一直买松下的40年来就用两台松下电视看了好久），三洋的录音机（坏了，估计收音功能还可以用吧。），松下的磁带LP一体机（坏了，貌似也丢掉了，被白蚁咬烂）。隔壁家也会看到日立或者东芝的电视（80年代末至90年代初刚有彩电不久的时期）。其实国人要是用点心思做家电还是并不会差的，国人就是差不多先生，做什么都差不多就行（而且国人有种想法就是生产太耐用的东西反而销量差，因为耐用重复买的人就会少的这种想法是很要不得的，要走得长远必定是产品质量有长久的保证才会有好的口碑存在的。所以呀，别老说鬼子坏，人家很多东西还是值得我们学习的，也不要一棍子打死人的想法，只是某党老是带着被侵略仇恨的历史来给我们国人洗脑才会这样。最后还是很多人去买日货，这又是为什么呢？人家东西好用我们才喜欢对吧？国企工厂那些人真的需要反思反思了）一下子心血来潮有感而发。。。blablabla一大堆废话出来了

metalhammer666

赞同

ldsbar

sweker 发表于 2016-3-10 23:35
是滴。。。当年日牌货在中国也是挺常见的，我家里的松下电视（我老爸从以前到现在都一直买松下的40年来就 ...

是啊 是啊，我家80年代买的三菱窗式空调到前几年觉得实在太嘈才扔掉换了分体空调，其实原装日货质量真的很不错。至于制造业呢，我之前也在国内通信设备制造业干了10多年，怎么说呢，在利润足够的时候其实国内制造企业还是很愿意真材实料做产品的（我们公司前身是做战斗机雷达，后来才改做通信设备），在我刚进公司的前5、6年，公司装配的每一颗螺钉都是用力矩（设定某位置螺钉最佳受力工具）来安装的，就不用说其他制造工艺了，售出的通信设备有的客户反馈从1993年开始一直使用到2010年都没有过故障（12年*24小时），连风扇都没坏过，当然当时用的一个电阻都是进口的，风扇更是采用双轴承的。可是后来出现了很多山寨厂家，过程就不多说了，直到我今年辞职的时候这个通信设备厂卖的设备已经是从山寨厂直接采购贴牌卖的了，因为自己制造的元器件成本（即使元器件已经使用国产3C的最差等级元器件）远远比山寨厂的高，而且高的不是一个数量等级，客户呢也实在价格低就可以了，反正买的不用，用的没资格参与采购。我相信这类情况在国内制造业大量存在，所以有时候也不能怪制造业，是整个氛围很畸形，很奇怪。

YL指南针

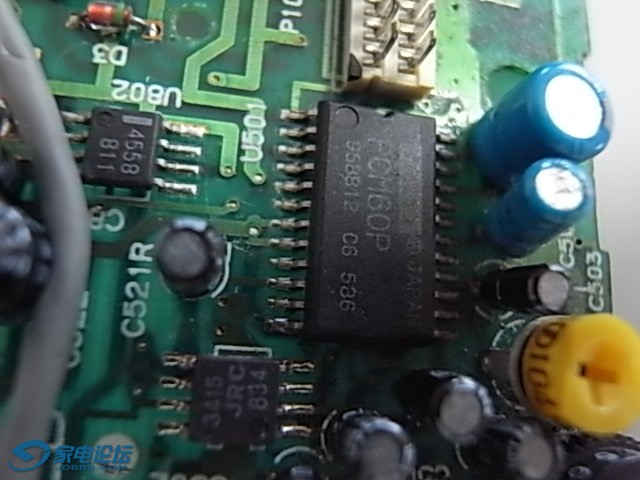

看到了4558，这个运放指标不咋地啊

电子@爱好者

PCM60P  芯片不错

david-ease

没见过DPC-77内部图，感谢分享

zjccw

挖坟挖坟！建伍的机子素质真的很不错，可惜就是维修资料太少。付钱都找不到
