关于换新皮带后仍有的颤音的发现

embedtec_jdlt

1.从淘宝上面拍下宝贝，SONY WM-FX50，放电池开收音机，发现声音很小，然后磁带播放只能听到电机声音。

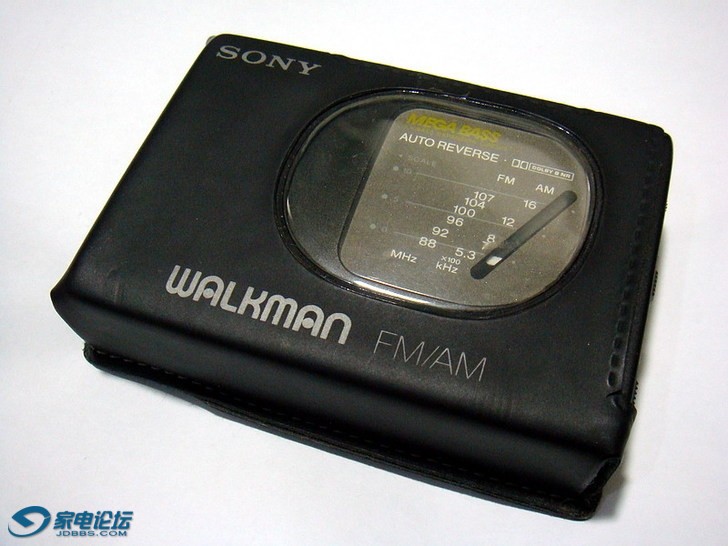

外观2-带皮套

2.又从淘宝上面购买了105mm@0.7mm的皮带，然后老规矩：换电容、清洗板、换皮带、齿轮加润滑油。

内部修理

3.维护完毕后开始加电试音，收音声音正常。先后快速导带有力，A面放音没有问题，不偏不颤只是偶尔会突然卡住自动停止（证明皮带OK）。但是B面略慢且有明显颤音，也会突然卡住自动停止。

压带部分

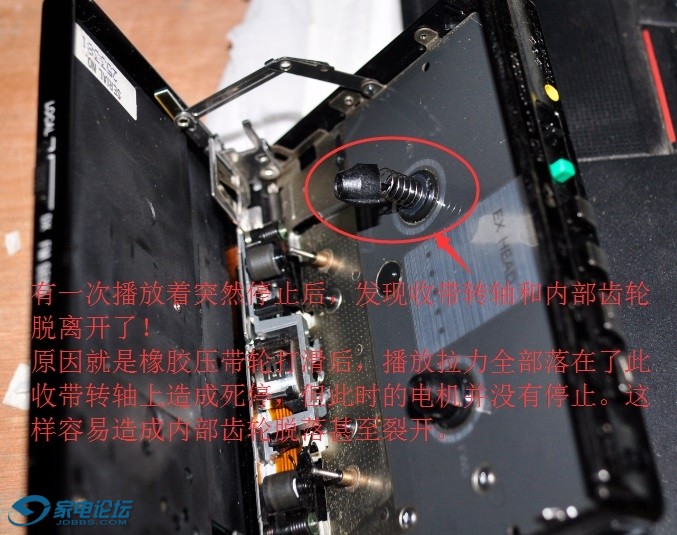

4.开始的时候怀疑是皮带太紧了，但是找了一条松一点皮带也是如此。大概过了一两个月，后来终于发现一个问题，就是播放突然跳停前，电机速度的声音是均匀正常的，并且有两次自动跳停的时候转带轴居然脱离了（见最后的图片）。然后就拆开来观察机械状态，观察到的现象是金属压带轮一直是正常转速转动，也就是说不是皮带打滑，而是压带轮打滑了。

分析压带结构

5.准备好粘性纸片，（当然上一幅图中已经加了垫高的纸片）

美纹纸

6.垫高后的样子，一点一点调节，垫了有7层纸

橡胶压带轮老化缩小

7.两面都正常播放，终于满血复活

外观1

后记：我们都知道皮带会老化甚至融化，但是往往忽略了压带轮也是橡胶，老化了变软的压带轮在不停的压力作用下会缩小一圈，直到某一天开始压不紧打滑，从而会有颤音或者播放着突然停止的现象。还有因为打滑后的阻力全部落在了收带转轴上，长此以往也会对收带转轴以及它的齿轮造成损害（脱落或者裂开）。这次的维修只是治标不治本，sony的压带金属轴比较短，没有完全压过橡胶轮，所以橡胶轮是部分缩小而不是整体的缩小，即使抬高了橡胶轮的位置也只能几率性地去除颤音，时间一长颤音也是会回来的。等人生产压带轮吧。





补充内容 (2016-3-16 19:11):
那种莫名不停地来回翻带的机器，也很有可能是2个压带轮都老化造成两面打滑，收带转轴无力拉动变成死停，导致机器自动切换另一面播放（类似带子播放完毕时候的切换效果）。这时候不要硬来了，试试加纸片垫高压带轮

N97係

技术题  帮顶

lissam

这个系列 收带齿轮断裂  貌似很常见啊

grantway

这几天我也在修GX50 同你的FX50 走带一样 省的是换电容，问题和你一样！你爱钻研 我顶！ 好帖子 我想法用溶剂浸泡亚带轮试试看！

embedtec_jdlt

grantway 发表于 2016-3-15 23:21
这几天我也在修GX50 同你的FX50 走带一样 省的是换电容，问题和你一样！你爱钻研 我顶！ 好帖子 我想法用溶 ...

溶剂好用吗？没有试过

grantway

embedtec_jdlt 发表于 2016-3-16 18:44
溶剂好用吗？没有试过

还没试呢 忙的要死 修这个机器我也是醉了

hgsjf

只看到过压带轮鼓包，没见过缩小的。

jmah168

顶技术贴

embedtec_jdlt

hgsjf 发表于 2016-3-18 16:45
只看到过压带轮鼓包，没见过缩小的。

呵呵，我也是玩机十多年后才发现打滑这一问题，肉眼看得出就好了，以前的机器就不至于折腾坏。

embedtec_jdlt

另外又发现一个问题，这里不能再发图片啊？

游荡风

有道理！

男天一柱

xuex学习学习！！！

grantway

修复了两部gx50 清理齿轮修复齿轮 清理皮带轮 压带轮不用动 然后用非官方的对折98皮带！不要用105的那种！亲测有效！修复两部！完美！600块一台都舍不得出！因为拆了六部配件机器啊！要我命啊！几个日夜，几百万的生意都丢下不去做，停下来全公司技术人员搞机器，就差开模具用注塑机打齿轮了，另：我是日本住友财团住友重机械一级代理商，专卖住友重机械产品，包括住友注塑机。
齿轮容易爆裂是因为注塑工艺没调整，料温过高，充填过饱，导致pom原料降解发脆，应力集中，即便齿轮非工作状态是都会爆裂

grantway

grantway 发表于 2016-3-31 00:26
修复了两部gx50 清理齿轮修复齿轮 清理皮带轮 压带轮不用动 然后用非官方的对折98皮带！不要用105的那种！ ...

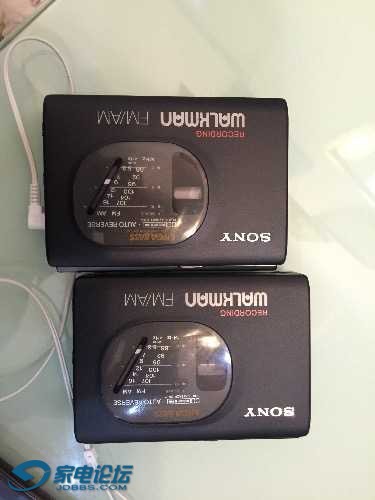

看图，完美两部机器！不卖，嘻嘻

grantway

grantway 发表于 2016-3-31 00:27
看图，完美两部机器！不卖，嘻嘻

哈哈
