包亮150年 TCD-D7 D8背光变态修复模块套装三种颜色可选 超大法拉电容，及方案转变过程

全中文说明书

最终版本的TCD D7 D8背光修复模块规格终于出来了。这东西影响不是一人两人，有可能是两三百号兄弟，所以对这个东西的开发是慎之又慎，既然这个担子交到俺全中书手上，就一定要扛好，不辜负众多磁带爱好者的期望。

作为随身DAT录放机，在较多工作环境下都是昏暗的，而原机器采用EL冷光背光，EL片本身的寿命很短，驱动它的老式变压器由于线径过细，漆皮材料不好，所以容易腐蚀断裂，所以现在很多D7,D8机器的背光渐渐昏暗，以致不亮。

原先开发出第一版的EL背光模块的时候，我就转念想，EL背光模块坏了，我就安个新的EL背光模块进去，这算是做贡献了吗？非也，此贡献实在太小，微不足道。原先EL没坏的时候都不敢开背光，因为谁都知道EL有寿命，开起来心理负担很重。另外仔细查看，D7 D8的PCB板为4层板，而EL背光模块的高压走线，竟然是从内层走线，穿越大半块板到达对角线那头的插座，期间穿越了主控芯片，数字处理芯片，等芯片的正下方，PCB表层和内层相当薄，相隔不足0.2毫米厚度，几乎薄如蝉翼，D8的EL背光电压多高？150到180之间，之前量一朋友的D7是180V电压，频率高达1.3KHZ，由于是简单的单管振荡，不同机器可能频率和电压不尽相同。但是大体都在那个范围内。

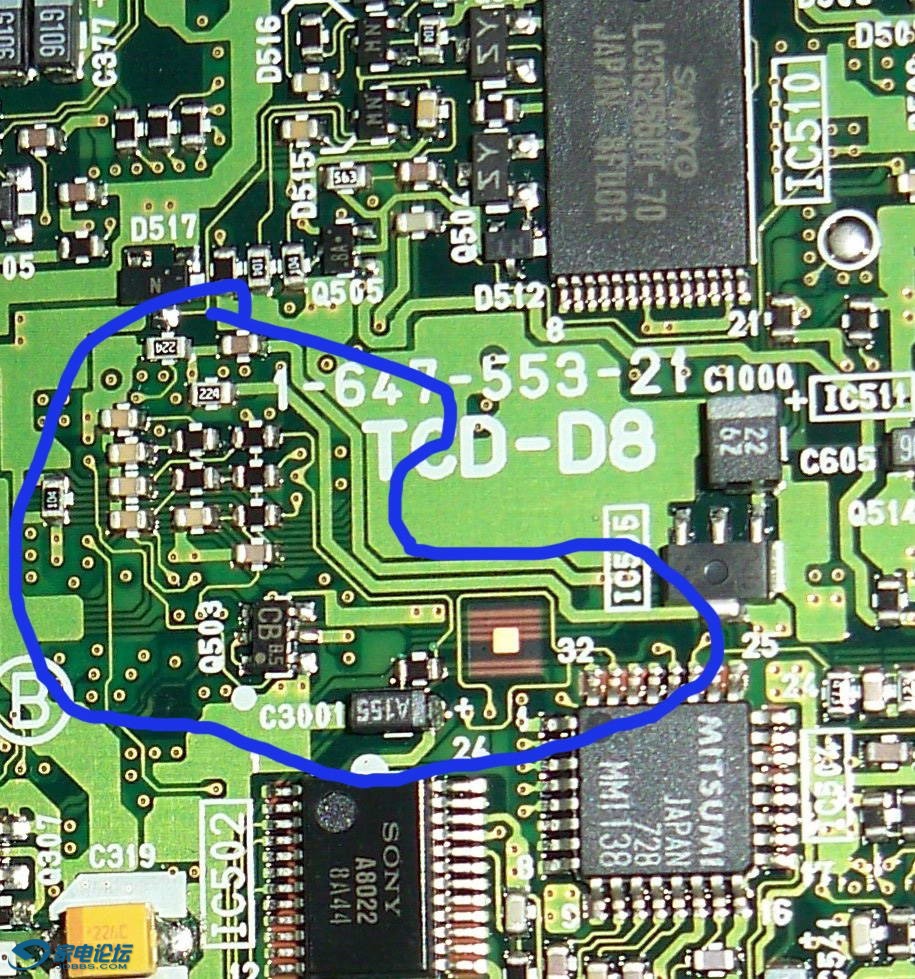

这么高的交流电压这么高的频率，从那么多脆弱的芯片下方通过，这PCB板的绝缘性能是否几十年都可以保持如一？？我不知道。偶只知道这么巨大的电场是否真的对一些数码芯片的I/O口，功能口造成影响，拿示波器仔细一看就明白了。听得出来听不出来是一回事儿，有没有影响，危险不危险是另一回事儿。看下图的蓝圈中的位置，其实都是内层的走线，尤其是那个方的格子，表面一个豆腐，下面几个线。


所以，我就干脆放弃了EL背光模块方案，改用了LED背光方案，起先自己都觉得不可能做到，可是偏偏就让我做到了，去找人定制超薄的LED背光板呗，LED的背光原理看起来挺复杂的，光的扩散需要透光层和反射层两层的结合。



采用LED的好处实在太多了，

第一：安全性，LED就区区一点几伏的直流电，完全没有任何电磁干扰，高压击穿等顾虑。
第二：一样的冷光效果，蓝色LED甚至比EL更冷，亮度远大于EL背光。色彩艳丽，鲜艳，液晶笔画的边缘更加锐利，对比度更高。
第三：省电，我调整到8到10毫安之间(蓝光和绿光)。
第四：完全没有寿命一说，保守一些吧，包亮150年。
第五：完全没有心理负担，可以在使用机器的全过程开启明亮的背光。不管开没开灯，看不见看地见，让屏幕亮亮用机器的乐趣才真正体现。
第六：不需要EL复杂的驱动，节省下来的宝贵空间可以干这个， 来点变态的才是俺全中说的性格，嘿嘿！并联俩0.47F法拉电容(原来仅有一个小小0.22F的)，扩大了法拉电容的容量到将近1F，下电保存时间参数的能力达到4个小时以上，足够你给4个电池充满点的了。


拆卸和替换专门做了个手册，在这里 http://pan.baidu.com/s/1jIg19pc   密码：9333  如果自己不会替换，可以带着套装和手册给维修手机，维修电脑的店铺代劳。俺很羡慕退休的人，有足够时间干一些闲活，俺全中说是拿休息时间给大众服务。

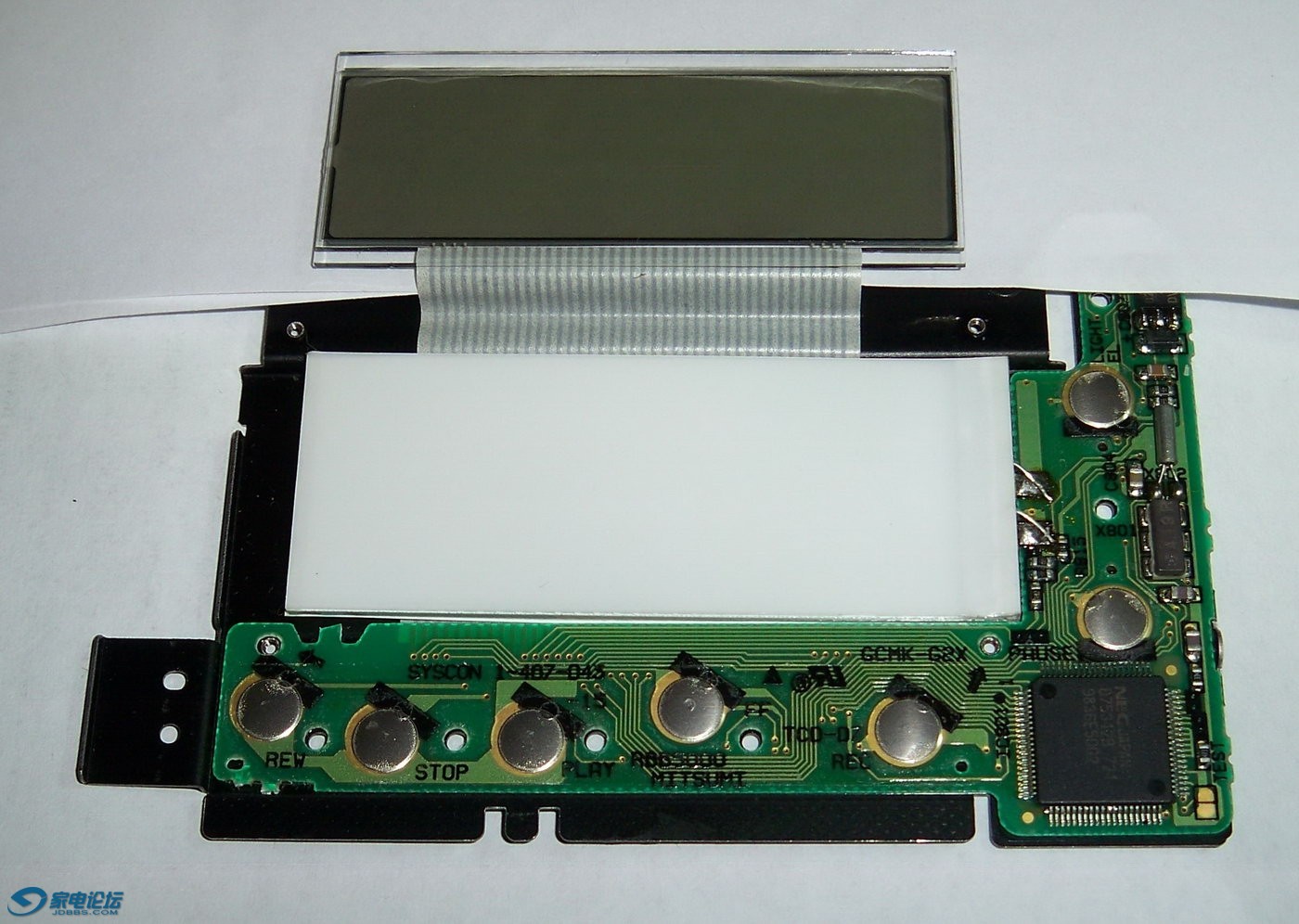

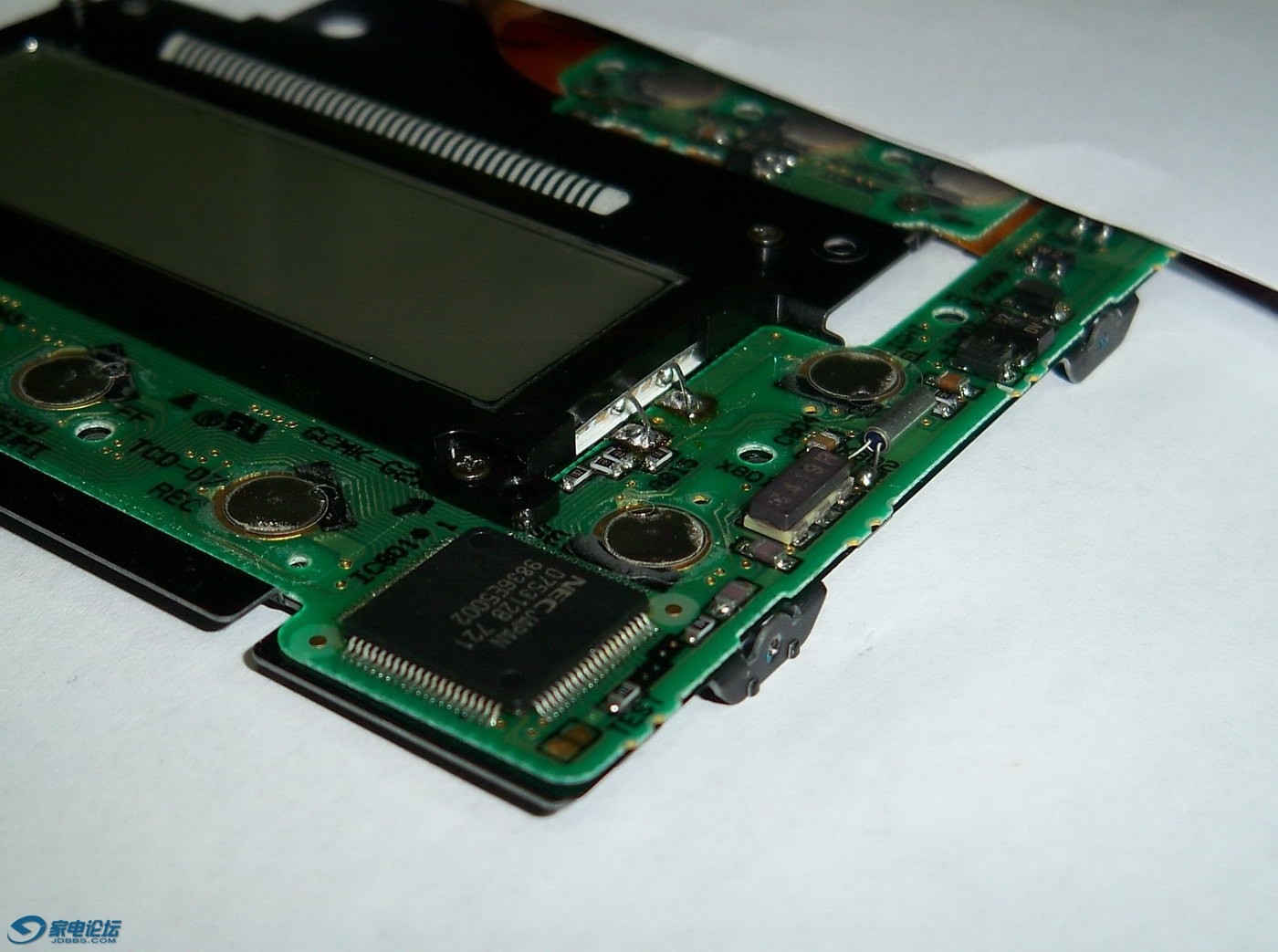

精密度比较高，仔细对齐就可装上去。

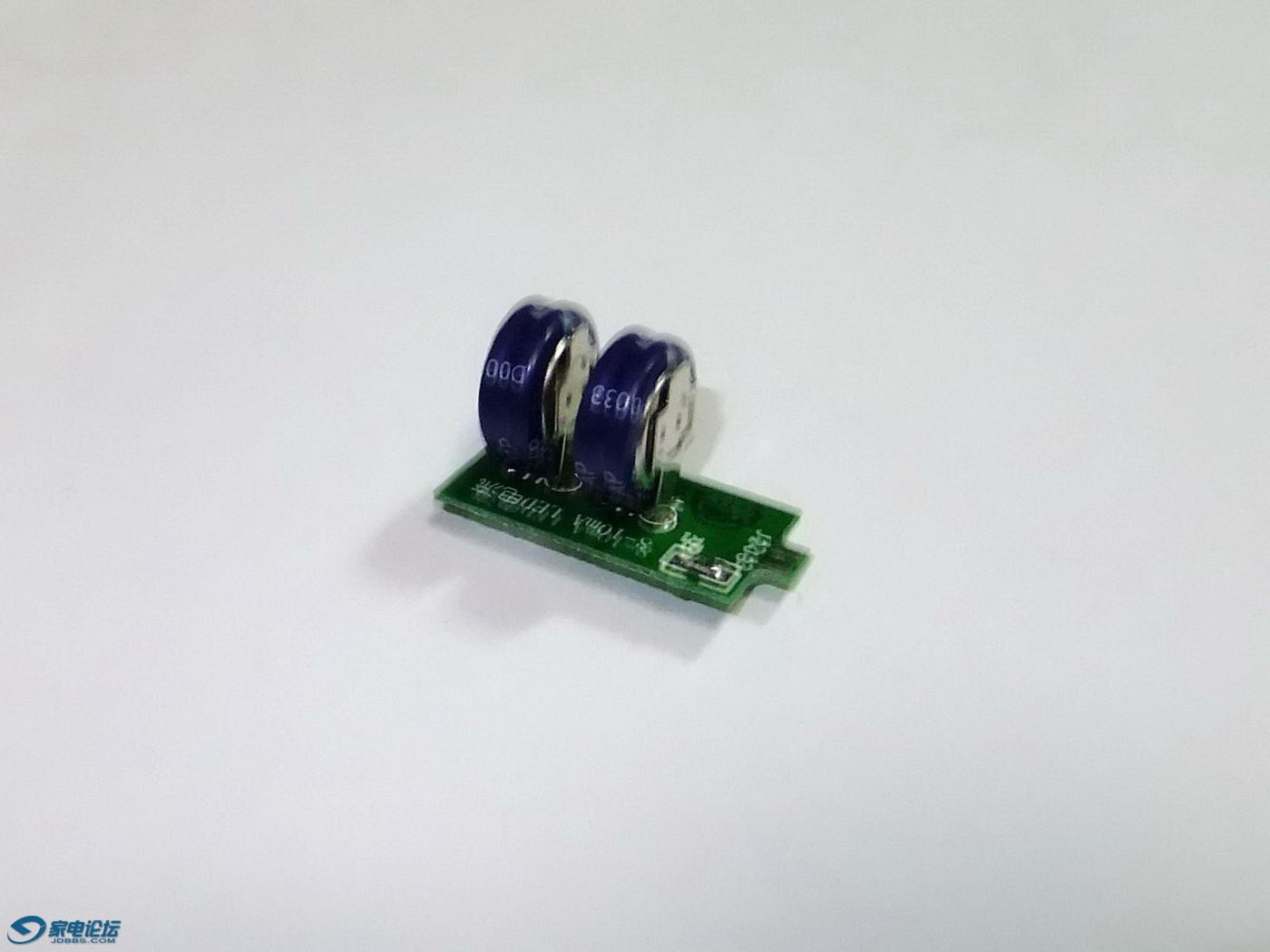

法拉电容并不是俺给焊反了！特意说明一下，台湾的封装就是平的一面是负极，圆鼓的一面是正极，跟日本的是反的，注意皮上面的三角尖标识，法拉电容上，三角型尖头指的是负极，这是国际标准，想当然，凭经验那一准完蛋！实际产品真刀真枪地干才是检验对和错的唯一标准。

之前买的二十个松下法拉电容全扔垃圾桶去了，今天的日本········

还算漂亮的包装。

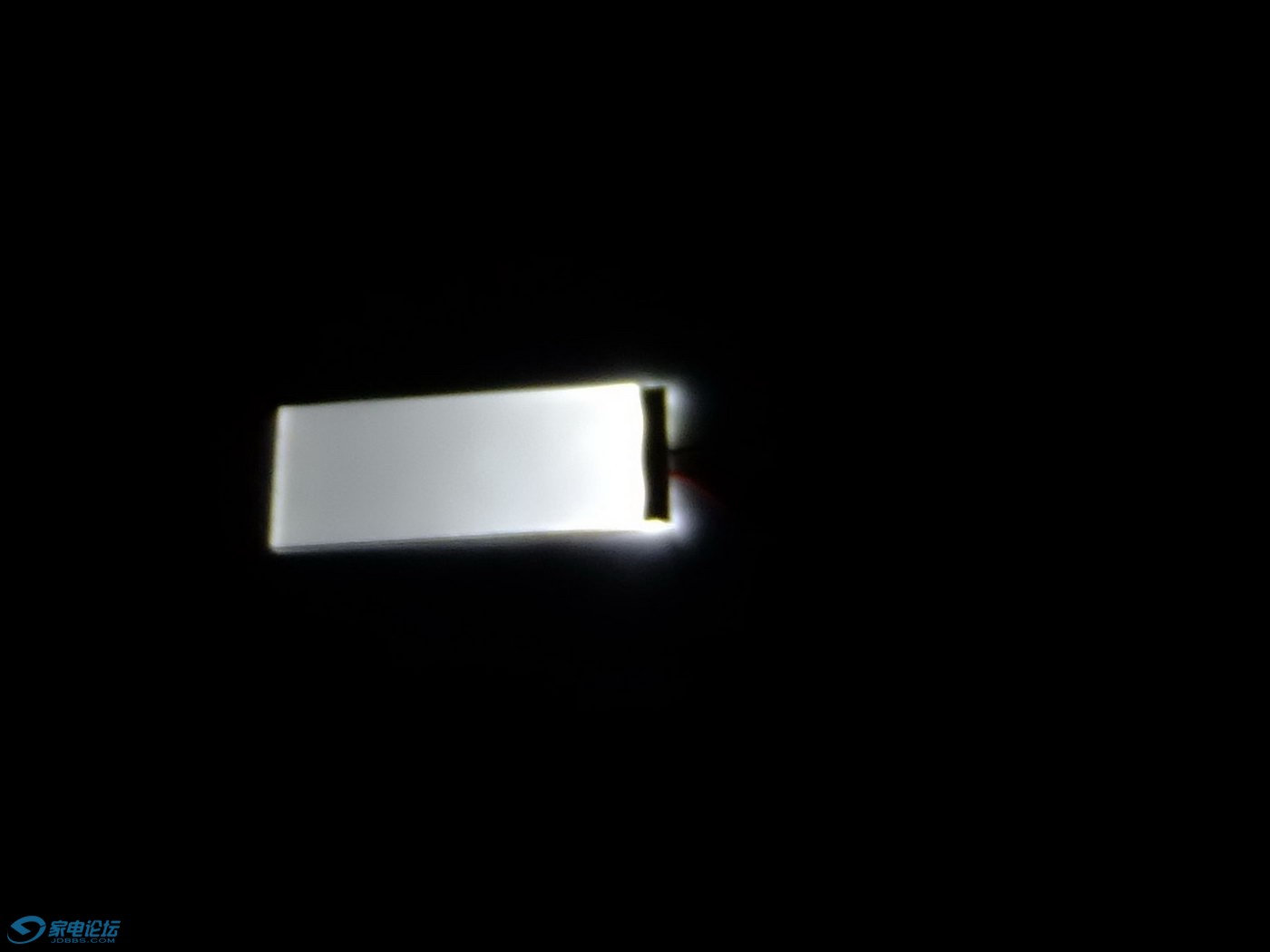

一共开发出三种颜色，天蓝(不用说了) ，白色。非常白。





荧光绿，非常绿。


夜半幽绿光！！



交易区链接 ：  http://www.jd-bbs.com/thread-7714141-1-1.html

shushubin

交易区新帖推荐

這个必须加精

oldcuisa

好东西一定要顶！

全中文说明书

shushubin 发表于 2016-7-8 17:32
這个必须加精

谢谢哈！！！！！！！

全中文说明书

oldcuisa 发表于 2016-7-8 23:43
好东西一定要顶！

谢谢哈！！！！！！！

WGLXIA

交易区新帖推荐

技术贴必须顶一下！

valoon

又一精密技术贴！顶用

全中文说明书

WGLXIA 发表于 2016-7-9 10:29
技术贴必须顶一下！

谢谢顶

全中文说明书

valoon 发表于 2016-7-9 15:49
又一精密技术贴！顶用

谢谢顶

全中文说明书

LED的背光真的比EL要漂亮非常多！ 基于LED有红外光谱，所以数码相机容易受到干扰难以拍出实际的视觉图像，实际视觉效果是LED比EL鲜明的色彩，更加艳丽，色纯度相当高。相比之下，EL背光则有些发灰，发暗。

言言言

还要回复可见

vip3262

真的很厉害！！！！！！！！！！！！！！！！！

david-ease

请问这个LED背光板的厚度是多少？有足够的空间换掉原来非常薄的EL背光板？
另外，LED灯放在了一边，屏幕亮度就就偏右边不均匀了。

全中文说明书

david-ease 发表于 2018-3-10 13:21
请问这个LED背光板的厚度是多少？有足够的空间换掉原来非常薄的EL背光板？
另外，LED灯放在了一边，屏幕亮 ...

厚度可以的，原来的EL片也是很厚的，不薄，所以原来的塑料机架足够放。

这是效果，但是数码相机的红外谱线会有很大误导性的，人肉眼实际观察效果，如果从左边很偏的角度看，在右边会有略微的更亮的区域，但是从大部分角度，包括垂直下看，全屏幕亮度是均匀的。

david-ease

全中文说明书 发表于 2018-3-10 13:28
厚度可以的，原来的EL片也是很厚的，不薄，所以原来的塑料机架足够放。

这是效果，但是数码相机的红外 ...

好，谢了。
以后玩DAT时也买套回来更换试试。
