爱华JX729收音故障维修一例

argos

最近收了一台爱华JX729，发现收音机开机时正常，但使用一段时间后会发生故障，FM/AM的调谐都不能锁定电台。

看上去像是VT信号的问题，于是沿着VT测试点一路检查。结果发现出问题时VT一直固定在14.5v。进一步检查发现相位比较电路输出DO1持续低电平。难道是本振或是TC9308的晶振出了问题？由于故障时AM和FM都失效，它们的本振同时发生故障的几率不大。而且液晶显示、调谐操作本身都正常，所以TC9308的晶振和内部电路也貌似OK。

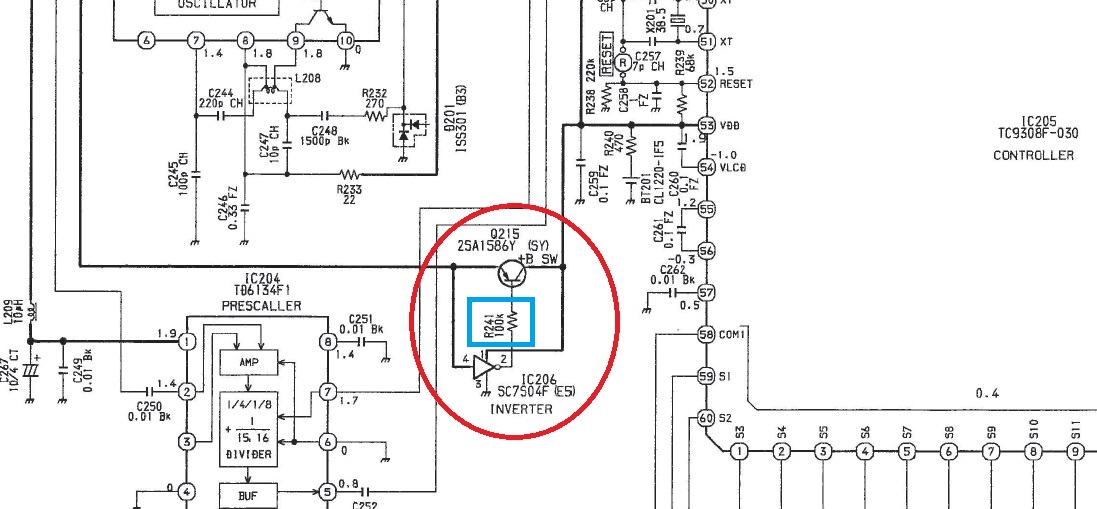

正一筹莫展时，偶然测量了TC9308的VDD，发现只有1.4v! 远低于spec要求的最低值1.8v和JX729电路图参考值1.9v。进一步研究TC9308的VDD供电电路，从收音VCC引出后经过一个三极管和反相器组成的开关，如下图红圈所示。此机收音机上电后，该开关Q215的CE极间压降从0.1v开始逐渐增加，最终超过0.5v，从而导致VDD下降到1.5v以下，然后调谐失效。蓝框中的R241上的压降有1.3v左右，按此计算，三极管Q215的基极电流在0.013mA，CE饱和电流应该在2mA左右，而根据手册，TC9308的VDD工作电流最大值也能到达2mA。我将R241从100K更换成33K，故障消失，Q215压降一直在0.1v以内。

本人对这种开关设计很不熟悉，这个开关的目的仅仅是限流吗？为什么参数设计如此临界？还是这里的反相器有问题？还请高手指教探讨。Q215应该没问题，我更换过，没有变化。

szxw

这个电路应该不是限流，和VDD脚接的记忆电池BT201有关。注意这个IC206芯片的供电脚是接到VDD，也就是当整机或收音部分关掉后，由记忆电池提供的，同时这个反相器输出高电平，Q215截止，防止了记忆电池向外供电。
可以查反相器和记忆电池试试。简单的方法是断开R241,让Q215的基极经一个100K电阻直接到地，看看还有没有这个问题。

argos

多谢楼上的分析，很有道理。 将来有时间了再深入折腾一下。

liuxuan1216

楼主的 问题我不知道什么原因
我知道 把二楼说的  那个前面板 记忆电池 薄薄的CR1220  摘除掉
多数收音机都会正常
也不需要重新再装了

argos

最近在折腾一台爱华J505, 成色一般，几个电容下的过孔腐蚀得厉害。收音控制部分也有相似问题，结果这次真的是反相器坏了。屏蔽掉反相器，又修复了FM本振电路相关的3个过孔，终于能听调频广播了。

gprs800

argos 发表于 2017-2-12 22:55
最近在折腾一台爱华J505, 成色一般，几个电容下的过孔腐蚀得厉害。收音控制部分也有相似问题，结果这次真的 ...

高手，729收音机偏频，怎样处理

sxiaoguang

szxw 发表于 2017-1-22 20:45
这个电路应该不是限流，和VDD脚接的记忆电池BT201有关。注意这个IC206芯片的供电脚是接到VDD，也就是当整机 ...

分析的不错，就是有个地方你说错了  是           同时这个反相器输出高电平，Q215截止，防止了记忆电池向外供电。      Q215时PNP三极管  高电平关断 ，低电平导通

szxw

sxiaoguang 发表于 2017-12-14 08:36
分析的不错，就是有个地方你说错了  是           同时这个反相器输出高电平，Q215截止，防止了记忆电池 ...

哦，是的，反相器输出高电平，Q215截止...

STRIKER999

电容难搞啊。。

hgsjf

4个电容换一下两分钟的事。

gumogumo

楼主，jx729的维修手册或者原理图能分享一下吗

dhn1989

请问楼主修好了吗？我也遇到这个问题

embedtec_jdlt

非常感谢，最近jx729收音机遇到同样的问题，解决了。另外还有松下的s90f和s50v还待解决，不知哪位师傅有处理过
