晒晒我的问题收音头和卡座

12 主题	3689 帖子	45 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2004-4-7

发消息

发表于 2017-3-28 20:36 | 显示全部楼层 |阅读模式

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jounkardon 于 2017-3-28 20:55 编辑

本帖最后由 jounkardon 于 2017-3-28 20:20 编辑

亲戚升级器材到我手里的 sansui TU217收音头所在的地方能收到12个立体声电台因之前亲戚想收电视台声音把机子调乱了 97.0现在跑到 107.3 so 97以后的台都收不了了求解决方案附图纸随便接了条1M的电线 97一下5个立体声电台均能正常接收机子声音还是不错有甜味音场能建立得正确且完整各频段都很均匀衔接自然很好的包围感男声的磁性很足女声也娇媚得恰到好处毫不夸张的说不想关机！毕竟也是排名60位的上榜收音头

SONY tc-r503es卡座属于小鬼子施舍的型号本土版本无ES标识对应的是TC-R502 单价格不算低 86年发售价格69800日元折合人民币5K左右单卡自动反转现在一边声音很闷无高频另一边基本正常但还是听出明显的抖晃不知道该怎么打理不是什么高档机声音比较一般化因现在机子不正常听不出什么求老师们帮看看

三哥版主加分

sansui tu-217

sansui tu-217

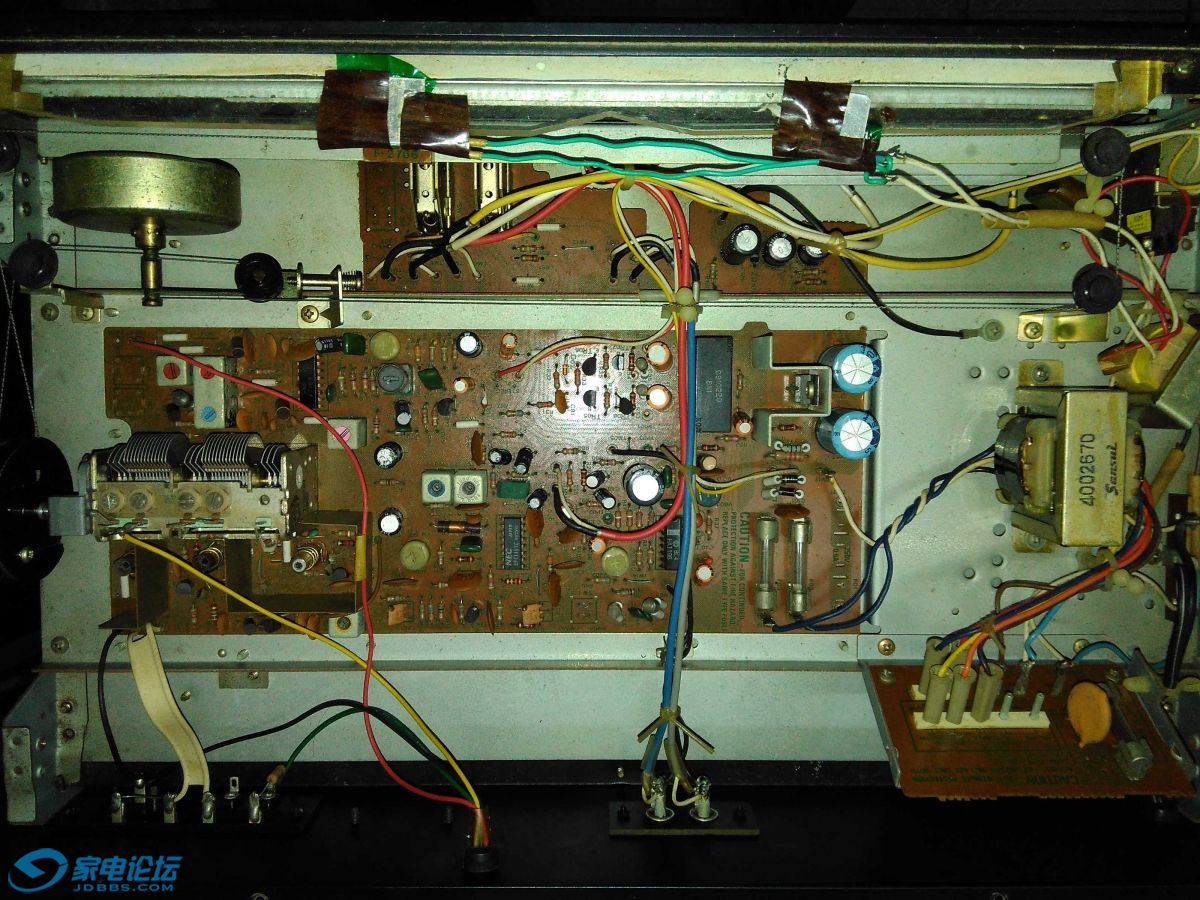

tu217内部图

tu217内部图

tu217-图纸1

tu217-图纸1

tu217-图纸2

tu217-图纸2

评分

参与人数 1	威望 +1	金钱 +100	收起理由
小三哥	+ 1	+ 100

查看全部评分

回复

使用道具举报

12 主题	3689 帖子	45 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2004-4-7

发消息

楼主| 发表于 2017-3-28 20:42 | 显示全部楼层

交易区新帖推荐

本帖最后由 jounkardon 于 2017-3-28 20:58 编辑

！！！！！！！！！！

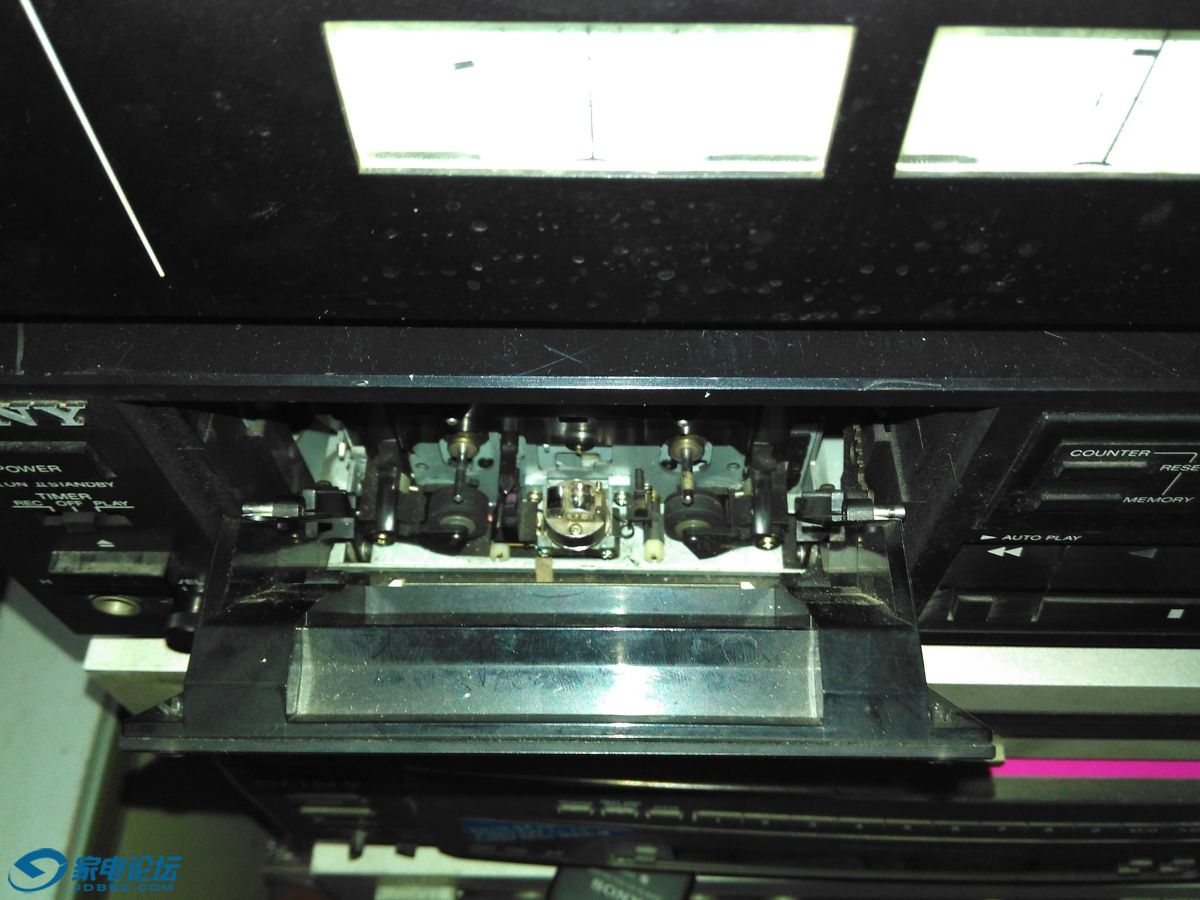

SONY TC-R503ES磁头

SONY TC-R503ES磁头

交易区管理员QQ895456697

上海·润影音

nuxus roon核心专机

马兰士官方旗舰店

发现帖子无故被删联系管理员恢复

回复

使用道具举报

42 主题	432 帖子	2 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

1

注册时间

2016-1-27

发消息

发表于 2017-3-28 23:47 | 显示全部楼层

一般的入门级的吧。

回复

使用道具举报

49 主题	1945 帖子	64 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2017-3-2

发消息

发表于 2017-3-29 07:49 | 显示全部楼层

收音头统调就是了。先调鉴频中周，再调本振，然后调高放。先下载中放IC的Datasheet.

点评

谢谢司马老师指导原先这机子一切正常的亲戚说只调了一个可变电感因对收音头不熟想以最简单的方法调回以前的状态调以前动过的那个电感可以恢复吗图纸上哪个是本振电感 L01 还是L03 还是2SK49H漏极出来那只？详情回复发表于 2017-3-29 13:13

回复

使用道具举报

12 主题	3689 帖子	45 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2004-4-7

发消息

楼主| 发表于 2017-3-29 13:13 | 显示全部楼层

司马信发表于 2017-3-29 07:49
收音头统调就是了。先调鉴频中周，再调本振，然后调高放。先下载中放IC的Datasheet.

谢谢司马老师指导原先这机子一切正常的亲戚说只调了一个可变电感因对收音头不熟想以最简单的方法调回以前的状态调以前动过的那个电感可以恢复吗图纸上哪个是本振电感 L01 还是L03 还是2SK49H漏极出来那只？

回复

使用道具举报

49 主题	1945 帖子	64 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2017-3-2

发消息

发表于 2017-3-29 15:07 | 显示全部楼层

交易区新帖推荐

L03是本振电感

香港弦声音响

回复

使用道具举报

49 主题	1945 帖子	64 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2017-3-2

发消息

发表于 2017-3-29 15:08 | 显示全部楼层

但要确定你会统调，不然会调乱。

点评

调本震是高频调电容还是电感低频是调电感还是电容？详情回复发表于 2017-3-29 22:45

回复

使用道具举报

12 主题	3689 帖子	45 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2004-4-7

发消息

楼主| 发表于 2017-3-29 22:45 | 显示全部楼层

司马信发表于 2017-3-29 15:08
但要确定你会统调，不然会调乱。

调本震是高频调电容还是电感低频是调电感还是电容？看一些别的贴和您说的正好反过来

回复

使用道具举报

49 主题	1945 帖子	64 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2017-3-2

发消息

发表于 2017-3-29 22:56 | 显示全部楼层

高频电容低频电感

回复

使用道具举报

49 主题	1945 帖子	64 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2017-3-2

发消息

发表于 2017-3-29 22:57 | 显示全部楼层

记住，感冒声音低沉。就记得低频电感了

点评

好办法详情回复发表于 2017-4-1 11:07

回复

使用道具举报

18 主题	439 帖子	11 威望

Rank: 3 Rank: 3 Rank: 3

交易诚信度

0

注册时间

2009-2-10

发消息

发表于 2017-3-29 22:58 | 显示全部楼层

收音机看起来不错

回复

使用道具举报

144 主题	2909 帖子	12 威望

Rank: 4 Rank: 4 Rank: 4 Rank: 4

交易诚信度

1

注册时间

2012-5-30

发消息

发表于 2017-4-1 11:07 | 显示全部楼层

司马信发表于 2017-3-29 22:57
记住，感冒声音低沉。就记得低频电感了

好办法

]专业维修舞台功放调音台
业余维修 DAT 卡座开盘机

回复

使用道具举报

13 主题	171 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2010-12-22

发消息

发表于 2020-8-7 21:07 | 显示全部楼层

楼主能把电路完整的高清图发给我吗？157099402@qq.com,谢谢

点评

https://elektrotanya.com/ 这里可以下详情回复发表于 2020-8-7 21:20

回复支持反对

使用道具举报

12 主题	3689 帖子	45 威望

Rank: 5 Rank: 5 Rank: 5 Rank: 5 Rank: 5

交易诚信度

0

注册时间

2004-4-7

发消息

楼主| 发表于 2020-8-7 21:20 | 显示全部楼层

BZT 发表于 2020-8-7 21:07
楼主能把电路完整的高清图发给我吗？,谢谢

https://elektrotanya.com/ 这里可以下

点评

感谢，非常受益，还有更全的电路图纸网站推荐吗？详情回复发表于 2021-2-6 23:09

回复支持反对

使用道具举报

13 主题	171 帖子	0 威望

Rank: 2 Rank: 2

交易诚信度

0

注册时间

2010-12-22

发消息

发表于 2020-8-7 21:47 | 显示全部楼层

非常感谢，在下
