感谢讲解的这么详细，我也正在找类似的文章刚好搜到您这篇。

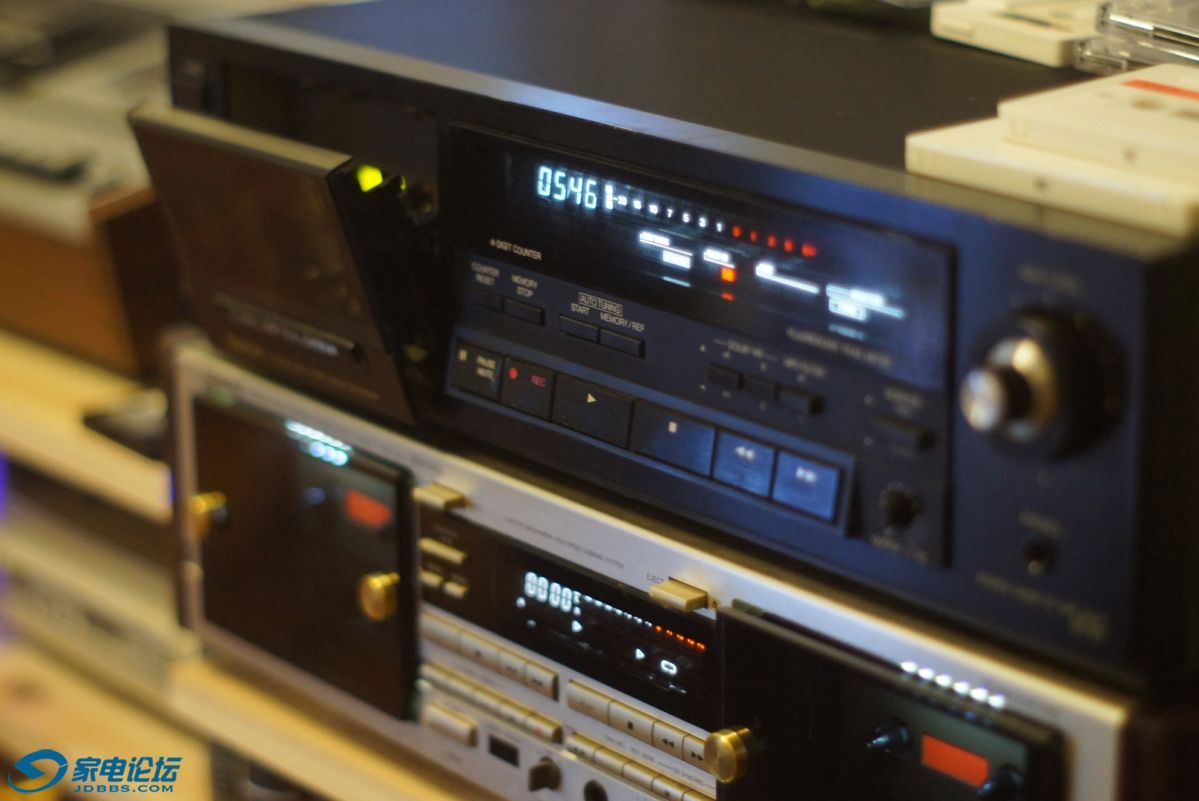

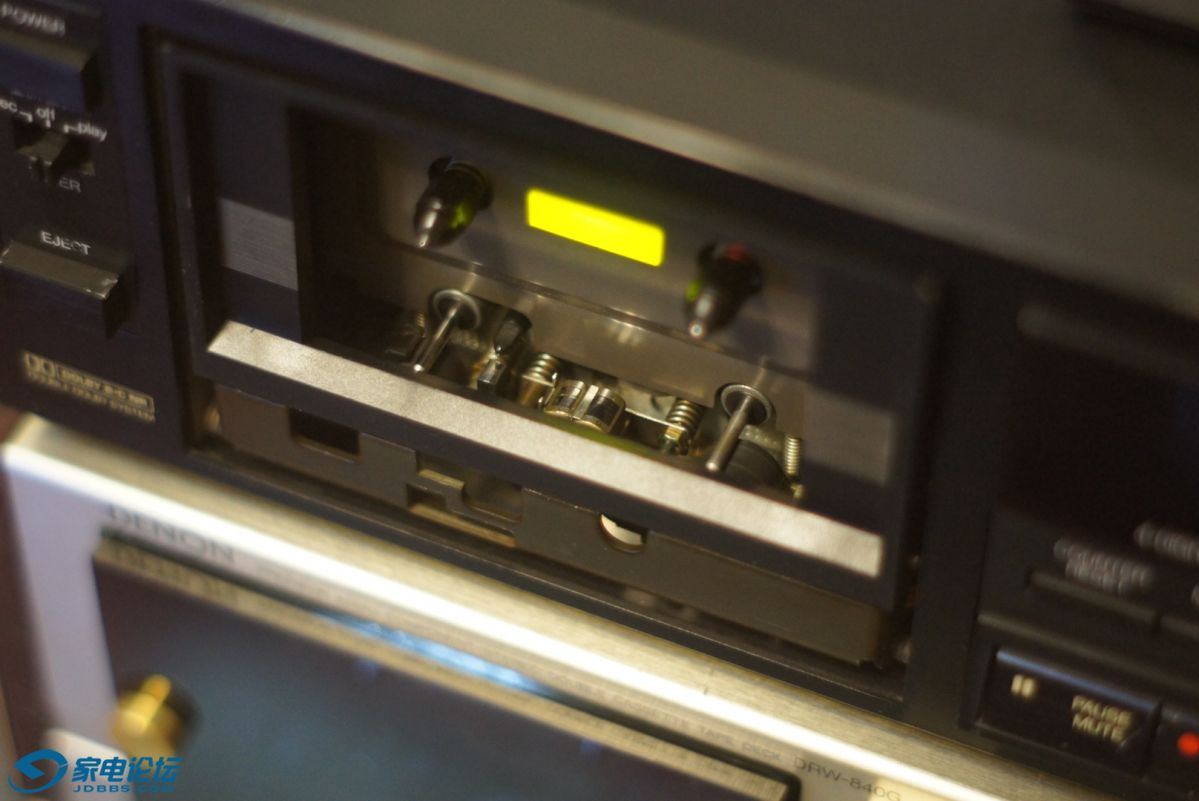

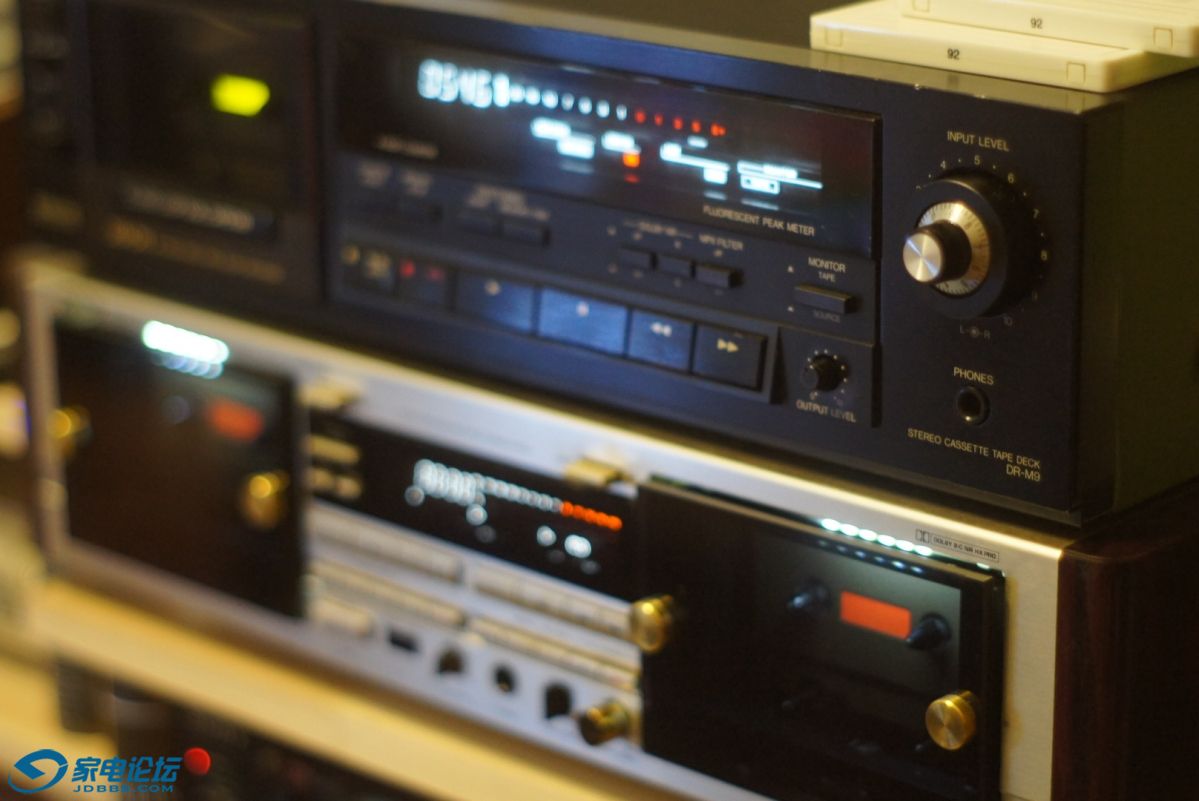

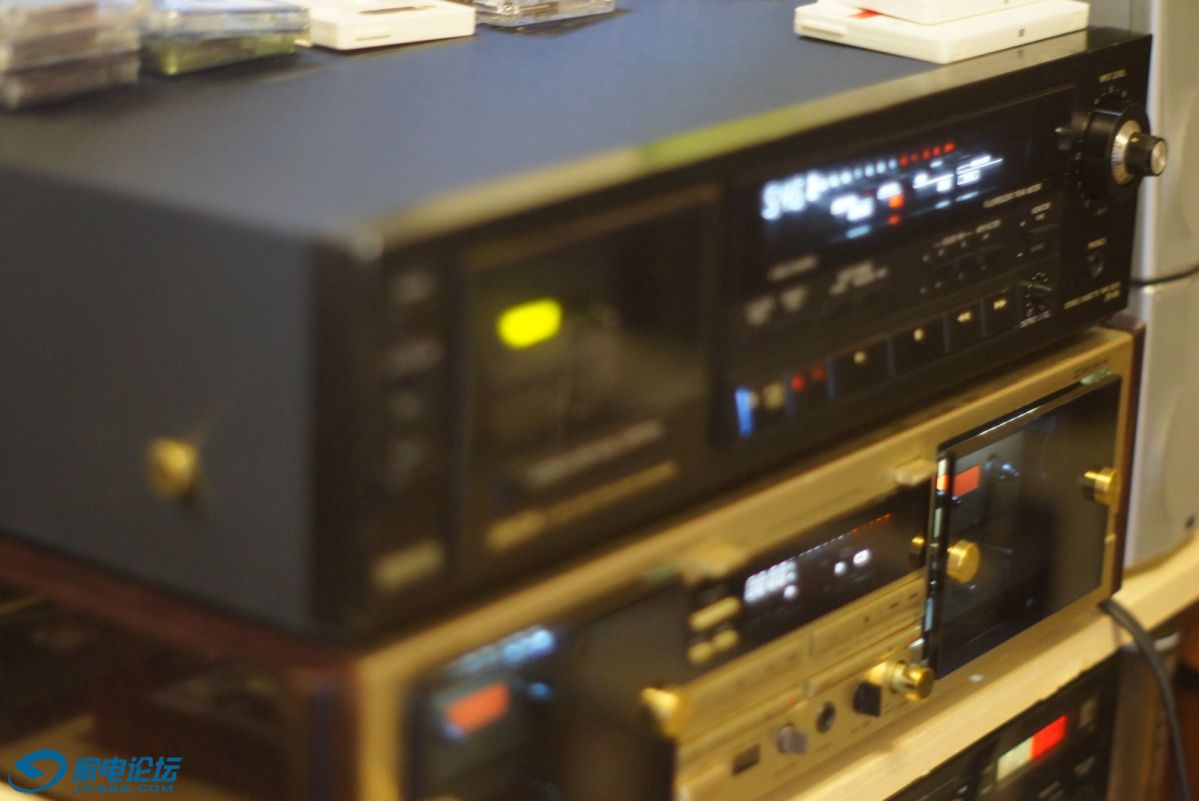

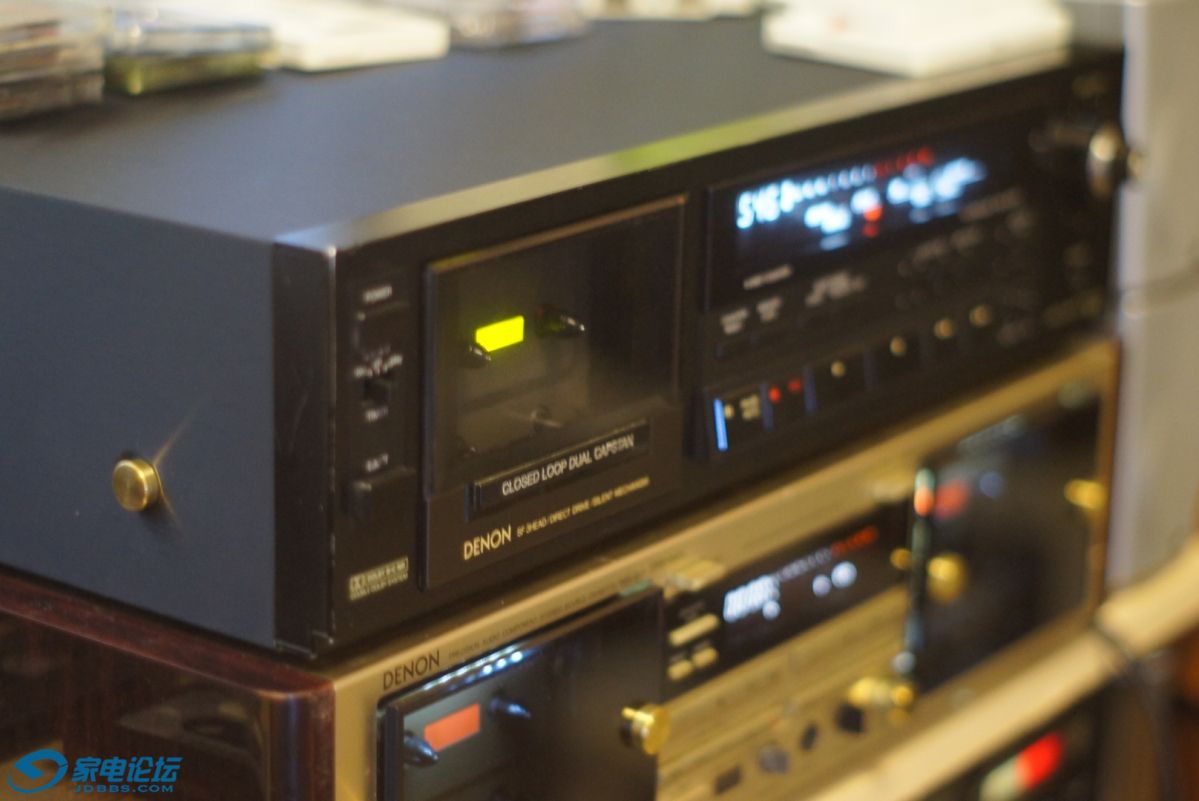

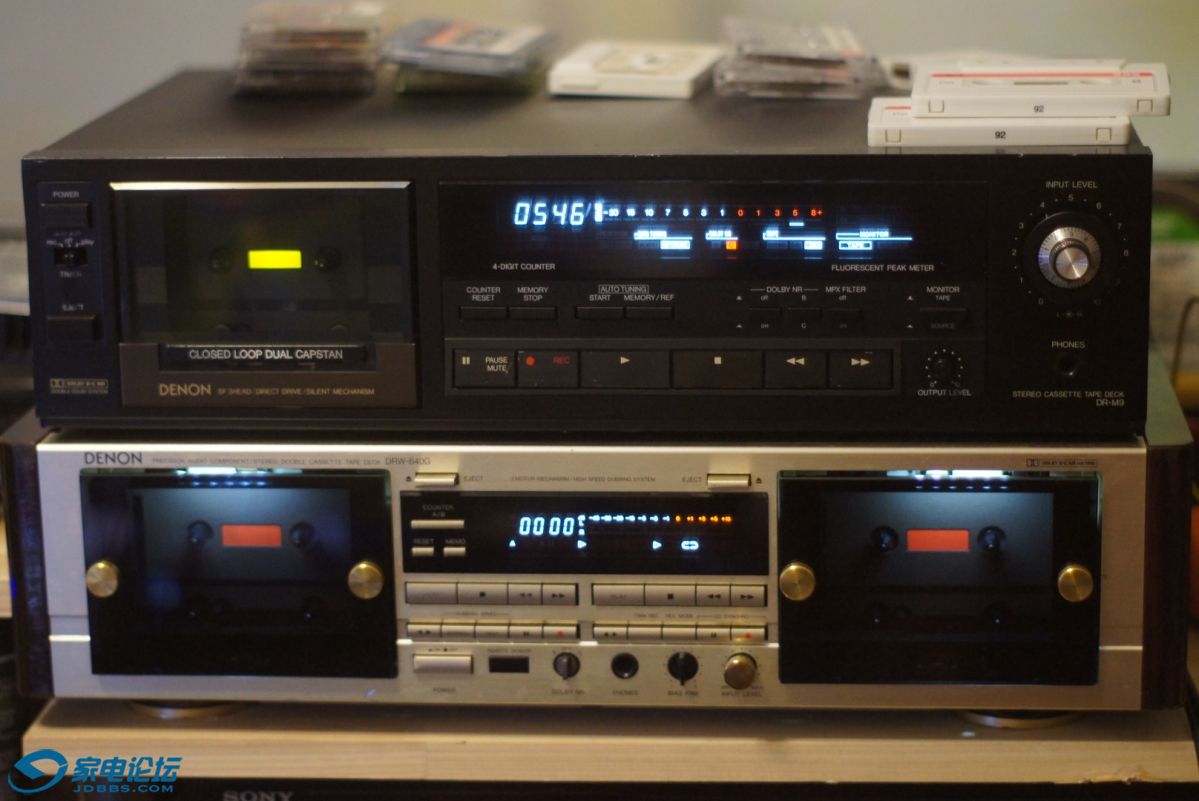

请教一下，我刚收了一台天龙的DR-M9卡座，自动调谐偏磁的，可是有一个问题，他没有任何手动的调节。偏磁调节有点过了。
普通磁带高音都太过到位，导致显得高音比较硬，低音变少了。这可如何是好。


按下START键以后，机器自动录播几秒，然后退回原来的位置，功能是很方便。我特意播放听了一下他记录的测试信号，左声道是1K，右声道是10K。


我自己之前手调一个SONY 卡座内部偏磁的时候，也发现一个问题，录制一段10K的信号，如果偏磁强度足够，
播放和录制的信号强度基本一致的情况下，录制音乐节目就不太能听。比较刺耳，所以后来我就不用单频信号测试了。
用单声道音乐信号调到听感最好，定位在中间就行了。
所以我觉得这个天龙用电脑判断的偏磁电流有点太多了。不过目前我还没想到解决的办法。。
也暂时找不到维修手册。请问您能有什么建议吗。


这机器播放还是很好的，整体很厚实细腻，高频也很透明。

全中文说明书

交易区新帖推荐

aids332000 发表于 2017-6-8 16:24
感谢前辈无私分享，收藏了，过段时间打印出来保存

不客气哈！

全中文说明书

ldfu 发表于 2017-6-8 19:05
谢谢，学习。。。

不客气哈！

全中文说明书

lovemockby 发表于 2017-6-8 20:11
感谢讲解的这么详细，我也正在找类似的文章刚好搜到您这篇。

请教一下，我刚收了一台天龙的DR-M9卡座， ...

是这样，一般作为盒式磁带的高低频率点的测试，大多的频率点位于315HZ到400HZ之间的低端一个脉冲信号，另外一个高频信号选用的一般在8KHZ到16KHZ之间，看不同机型而异。

你这机器录出的带子，是放到别的机器上来评价，高频分量过头了是吧？
如果录音结果出来的音乐，依据耳朵的听感，显然频谱严重失衡，需要用示波器查看下CAL过程中的磁带，在正常播放下输出端子的高低两组输出的电平幅度。如果高频段的信号显然幅度高过低频段的很多很多，而自动CAL又是以这种结果作为成功依据的话，有两种可能：
一种可能内部的单片机采样的外部基准电位器已经被上家给调乱。
二种是三磁头中的播放磁头本身，或者播放磁头放大器因为什么原因，在自动CAL的时候没有给单片机足够正确的频率点幅度信息。（电容老化？高频输出失真？）导致最终结果录音头得到的偏磁电流越少，高频录制分量过多失衡。

交流偏磁信号是幅度越弱小，声音越尖利，高频越刺耳，小到一定程度，中低频的干涩和失真破音也越来越大。另外也要考虑到是否此机的录音电路中，有没有可能是什么原因导致交流偏磁信号幅度固定的一直是很小的可能性？甚至不会因为单片机的指令而改变加大幅度？这个需要仪器测量来证实和排除下。

几个思路都参考下吧，呵呵。

ba6ah

多谢楼主，学习了

lovemockby

交易区新帖推荐

全中文说明书 发表于 2017-6-8 23:11
是这样，一般作为盒式磁带的高低频率点的测试，大多的频率点位于315HZ到400HZ之间的低端一个脉冲信号，另 ...

好的，感谢这么详细的解释。这机器自录自放还有拿到别的卡座播放高音都太过犀利。
但是播放别机的录音还是很好的，而且能感觉高音比别的机器透明。

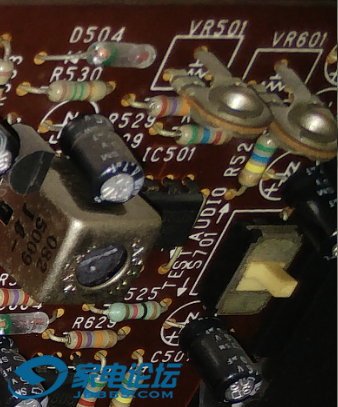

线路板上有一个TEST的开关，不知道是不是调整用的，由于找不到维修手册，不敢贸然下手啊。这机器虽然少见，不过当年貌似是天龙的旗舰，就算没上榜，我想也不至于这么离谱吧
再次感谢回复。

全中文说明书

ba6ah 发表于 2017-6-8 23:27
多谢楼主，学习了

不客气哈！

一念心转

lovemockby 发表于 2017-6-8 23:43
好的，感谢这么详细的解释。这机器自录自放还有拿到别的卡座播放高音都太过犀利。
但是播放别机的录音还 ...

先锋座也是自动偏磁,但没有你说的手动调不了偏磁的。
唉! 天龙的先天设计不足矣。。。

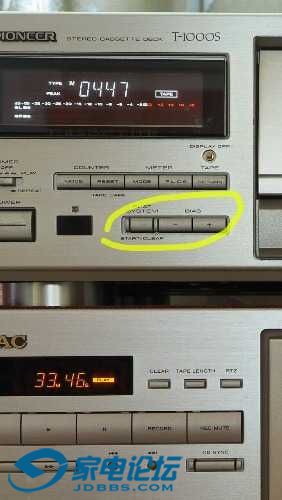

黄圈內便是自动/手动偏磁调节键也。

lovemockby

一念心转 发表于 2017-6-9 15:56
先锋座也是自动偏磁,但没有你说的手动调不了偏磁的。
唉! 天龙的先天设计不足矣。。。

是啊。不知道怎么回事。或者是有隐藏的功能不会用。哈哈哈。不过我看到显示屏里面有一项cal和bias和level的字样，但是没别的按钮可以点亮啊。还是说我们自己不会用。我昨天又试了一下自动偏磁录制的内容。右声道10k，电平表显示2格，1k一格都不显示。就是像你说的应该加大偏磁电流。就不知道怎么内调啊。线路板有点复杂。和常规设计有点不同，也不像sony把每个功能区块都做圈记，我这水平有点困难。慢慢再研究吧。我昨天把磁头消磁了一下。播放还是很不错，超低频很有弹性。现在变单放机了。
感谢一直回复我。谢谢。

一念心转

lovemockby 发表于 2017-6-9 18:44
是啊。不知道怎么回事。或者是有隐藏的功能不会用。哈哈哈。不过我看到显示屏里面有一项cal和bias和level ...

哈哈，一直回复你的是全中兄！我不过一段小插曲而己……
【超低频很有弹性】这句话俺向往之。。。握握手

lovemockby

一念心转 发表于 2017-6-9 19:15
哈哈，一直回复你的是全中兄！我不过一段小插曲而己……
【超低频很有弹性】这句话俺向往之。。 ...

哦哦。刚才在车上手机看的，没仔细看。你们很热心，感谢哈。

Kcc2800

辛苦了，为卡友们貢献不小

全中文说明书

一念心转 发表于 2017-6-9 15:56
先锋座也是自动偏磁,但没有你说的手动调不了偏磁的。
唉! 天龙的先天设计不足矣。。。

确实！先锋卡座相当不错！很多功能都考虑周全，还有CD同步录音等，雅佳的GX-9也是手动，自动，两种模式可以切换。

全中文说明书

Kcc2800 发表于 2017-6-10 00:07
辛苦了，为卡友们貢献不小

不客气哈！

dhxztz

好文，收藏了！
