随身听维修笔记（CD、MD、磁带机）

david-ease · 发表于 2018-8-3 18:52

本帖最后由 david-ease 于 2020-6-17 17:33 编辑

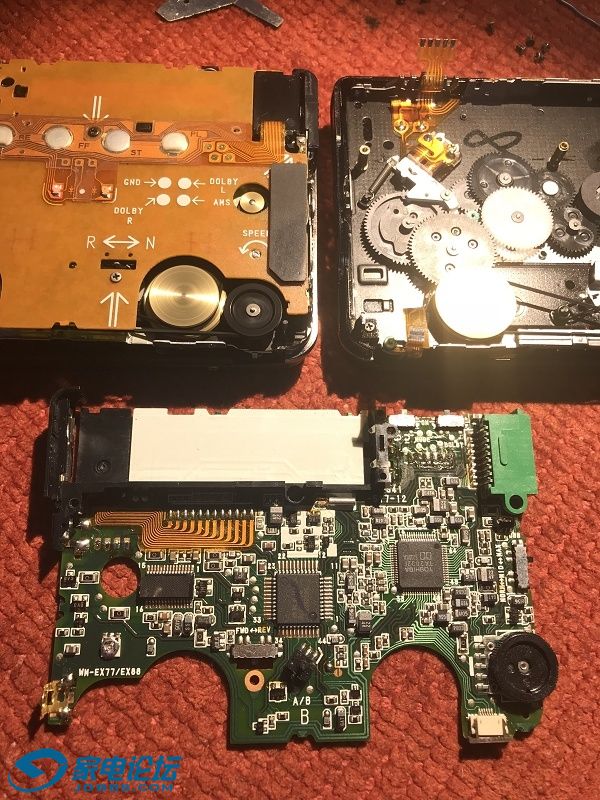

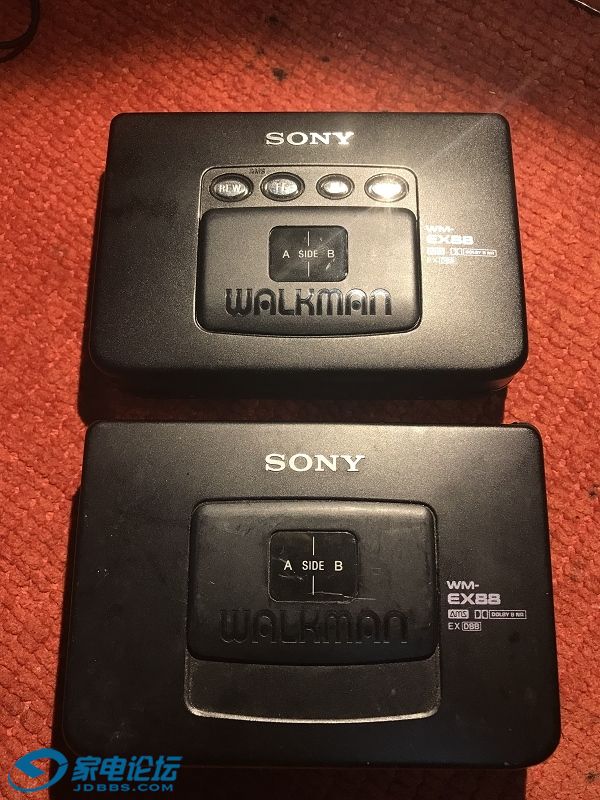

继续上面013号磁带机SONY WM-EX88的检修。

david-ease · 发表于 2018-8-3 19:12

本帖最后由 david-ease 于 2018-8-3 19:18 编辑

sichengqiang 发表于 2018-8-3 12:26
你这个问题解决了？哈哈！我以前遇到过这种问题的，你可把前盖取掉观察下压带轮哪儿，看下带基是不是歪着 ...

还没有解决呢。
机器当时已寄回去给机主了，当时知道机芯有问题，但当时还没有意识到圈带轮、圈带轴，或圈带轴外面的塑料轴套会有问题。所以当时这些都没有检查。

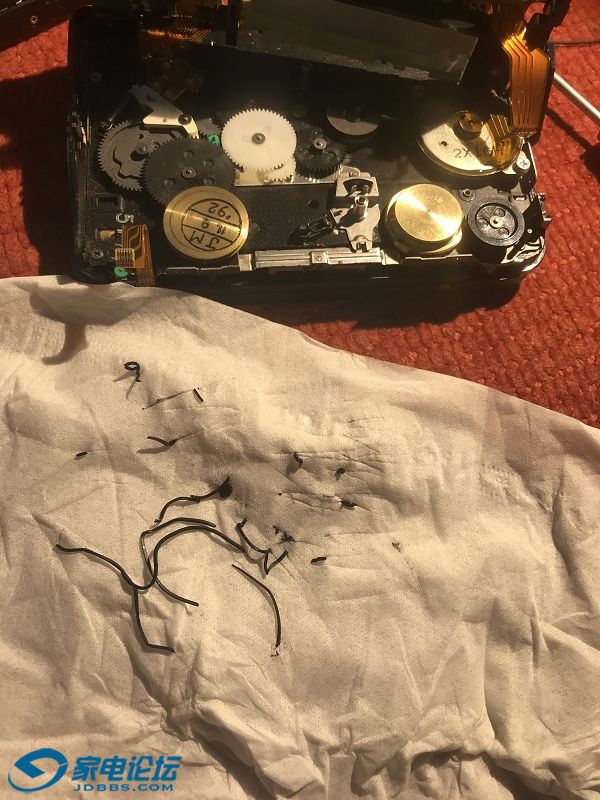

是机器发回去给机主后，帖子发出了，后来打开磁带，看到磁带这个样子，突然意识到磁带转不动的原因，才意识到故障点有可能是在卷带轮上。

zhaomr · 发表于 2018-8-5 08:29

坐等更新！

99546988 · 发表于 2018-8-5 11:59

用一个EX20图片来说明一下啊，后期的产品都用电子切换开关方式来进行A/B面切换，如图，S701高电平，F/R SW为高电平，IC301内部电子开关选择接通A面（椭圆内），所以A/B面混音的问题不是切换开关的问题。问题可能出在两个方面，一、ic301故障，这种可能性很小，二、磁头公共底线不通，导致磁头内的四个拾音线圈串联，导致混音。

zhaomr · 发表于 2018-8-5 21:51

等大师更新我的爱华机。

唐僧 · 发表于 2018-8-6 00:25

交易区新帖推荐

坐等楼主更新我的f701c和jx707

zhaomr · 发表于 2018-8-6 19:18

今晚会更新吗？

david-ease · 发表于 2018-8-6 19:23

99546988 发表于 2018-8-5 11:59
用一个EX20图片来说明一下啊，后期的产品都用电子切换开关方式来进行A/B面切换，如图，S701高电平，F/R S ...

谢谢提供信息。但Ex20和ex88 C301这个芯片完全不一样，EX88的TA2032集成度比EX20的TA2123集成度高很多。
不知有没有使用其它使用TA2032的机器能找到维修手册？
磁头是没有问题的，机芯是40元收来这台机器上的机芯，原本正常的，换上这块问题主板后，声音也不正常了。
可能是C301内部switch开关坏了，导致F/R磁头线圈同时导通

david-ease · 发表于 2018-8-6 21:18

zhaomr 发表于 2018-8-6 19:18
今晚会更新吗？

明天晚上更新你的爱华机器

zhaomr · 发表于 2018-8-6 21:50

david-ease 发表于 2018-8-6 21:18
明天晚上更新你的爱华机器

好！

banco · 发表于 2018-8-7 00:12

在咸鱼上搜到david兄的宝贝，跟着指引来到本帖子，真是大开眼界，david兄高超的手艺和严谨的作风让小弟十分佩服，明天发两台机机过去劳烦david兄帮忙打理了。D2C会颤音，目测压带轮鼓了，不知是否这个原因引起；DD33咔哒声，估计是齿轮裂了。期待早日上帖子，谢谢david兄！

日本制 · 发表于 2018-8-7 08:31

索尼D202 101两台机子不出声音问题估计是电容问题多少修

99546988 · 发表于 2018-8-8 09:49

david-ease 发表于 2018-8-6 19:23
谢谢提供信息。但Ex20和ex88 C301这个芯片完全不一样，EX88的TA2032集成度比EX20的TA2123集成度高很多。
...

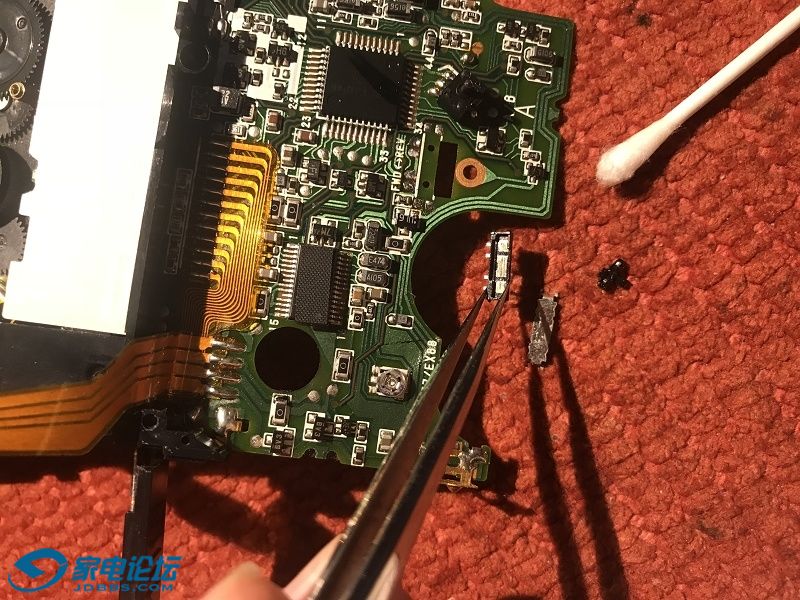

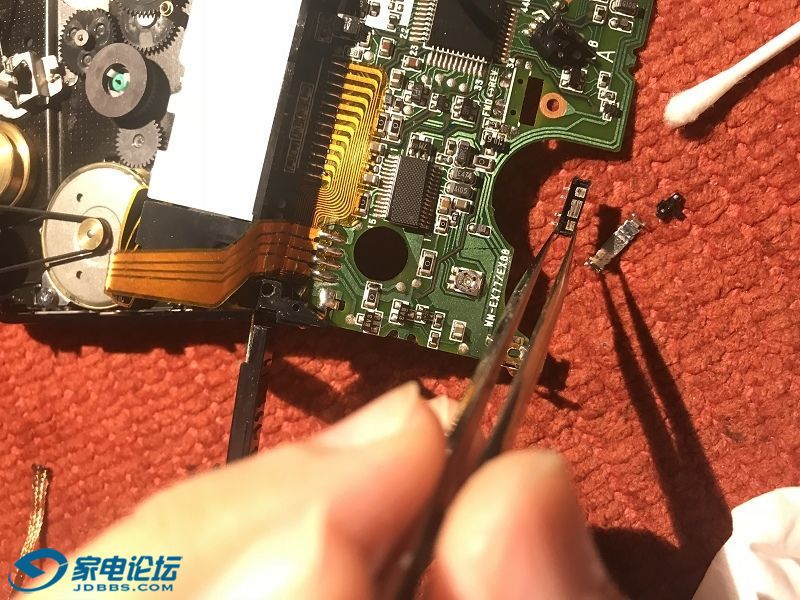

C301内部switch开关坏的可能性很小，好像你焊过连接座，会不会地线接触方面的问题，如上图中的红X部分断开额

zhaomr · 发表于 2018-8-8 21:12

今晚会更新吗？

westinghouse · 发表于 2018-8-9 05:53

松下rx2700打理吗？
