请教，爱华J101的皮带绕法

hgsjf · 发表于 2018-8-4 17:22

您需要登录才可以下载或查看，没有账号？注册

x

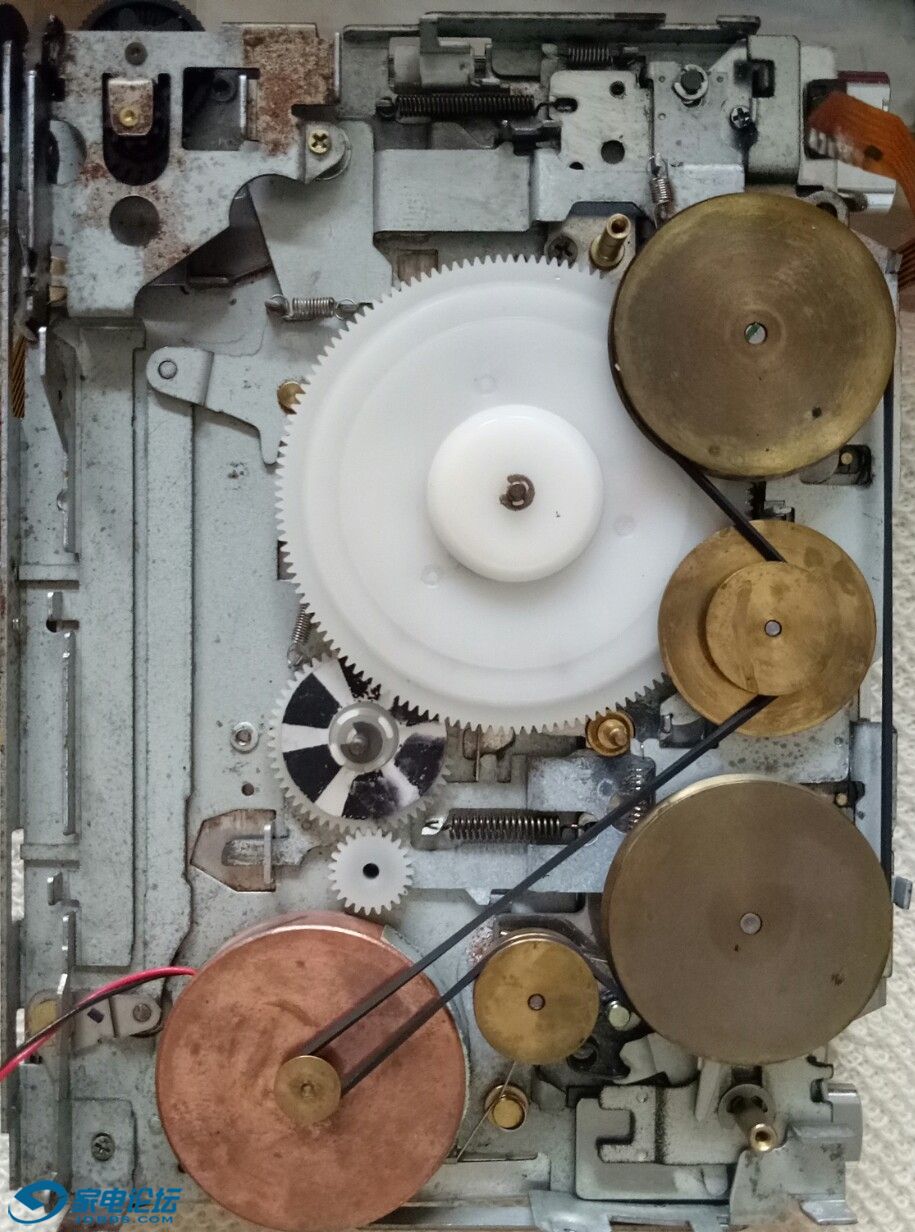

自己研究了两种，感觉不对，故向大家请教。1

2

sichengqiang · 发表于 2018-8-4 17:29

2图那种

shushubin · 发表于 2018-8-4 17:33

明知故问，、

，楼上正解，图二那种

shushubin · 发表于 2018-8-4 17:34

铜飞轮看著就是舒服，那些塑料的轮子经不起岁月的洗礼。。。

zl0453 · 发表于 2018-8-4 18:04

怎么感觉两种都是错的，两个主导轴转向不是应该相反么？

超级胡搅蛮缠 · 发表于 2018-8-4 18:04

拆开看了一下自己的，2。

lock7788 · 发表于 2018-8-4 18:09

绕法不一般都标识在电路板上吗

hgsjf · 发表于 2018-8-4 18:14

shushubin 发表于 2018-8-4 17:33
明知故问，、，楼上正解，图二那种

呵呵，感觉不对才问大家的，机器来回翻带。所以可能皮带绕法不对。
多谢大家的回复，皮带方法确定了再排除其他故障，不然瞎折腾啊。
皮带没标绕法，并不是所有机器都标的。

hgsjf · 发表于 2018-8-4 18:15

超级胡搅蛮缠发表于 2018-8-4 18:04
拆开看了一下自己的，2。

谢谢兄弟，麻烦你了。

hgsjf · 发表于 2018-8-4 18:15

zl0453 发表于 2018-8-4 18:04
怎么感觉两种都是错的，两个主导轴转向不是应该相反么？

我也这么想的。

番豆 · 发表于 2018-8-4 19:20

怎么实现反转的

oicq · 发表于 2018-8-4 20:19

图2对的，电机反转

zl0453 · 发表于 2018-8-4 21:10

oicq 发表于 2018-8-4 20:19
图2对的，电机反转

原来如此，怪不得可以同向绕法，学习了

Philips828 · 发表于 2018-8-5 01:23

2更顺畅，必须2

oskacar · 发表于 2019-2-24 14:29

大兄dei，求告知下j10的皮带规格，谢谢
