胜利721卡座uv表的调整

飞过海2014

听了一阵胜利721卡座，效果相当不错，就是uv表经常打满，当然也不失真，应该是指示的问题，今天试了输入315hz,250mv(-10d

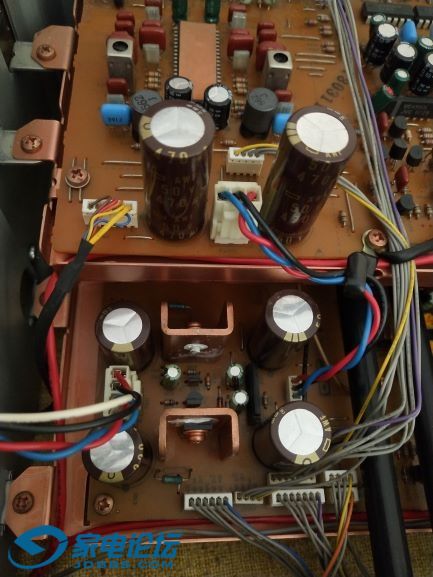

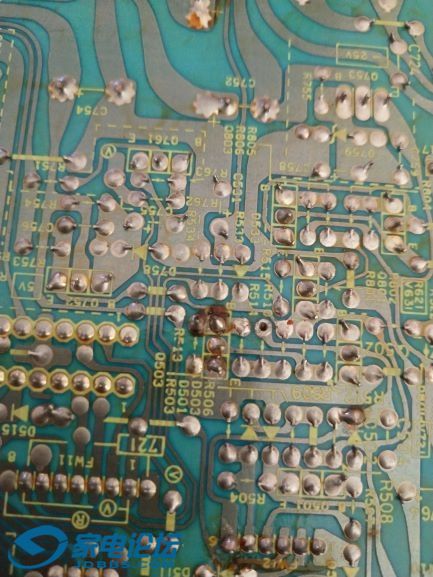

电源板的应该动过，r

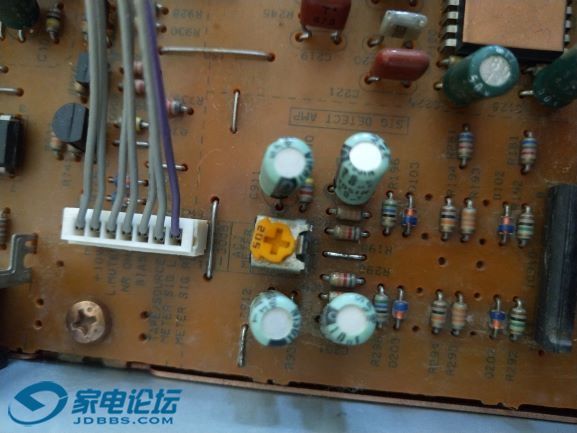

是不是这个呢

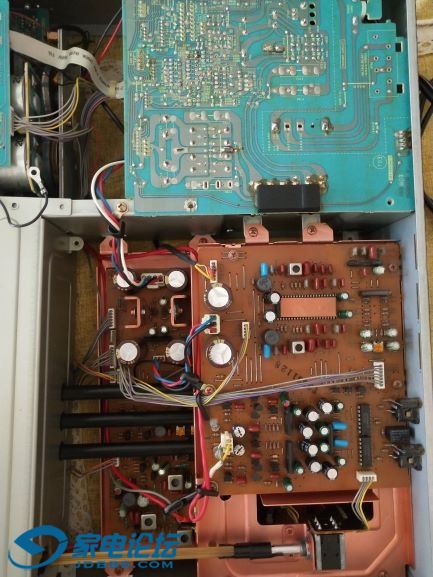

b)，输出440mv(0db)时，uv表指示6db，我拆开了，并没发现调整位置，请知晓者告知，不胜感激！

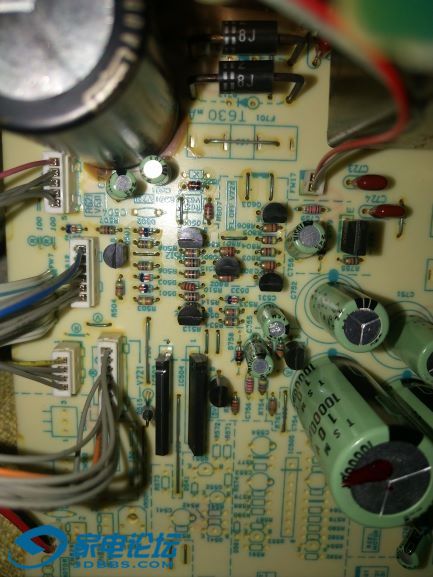

电源板r510被断了一个脚，不知道有什么影响，旁边的三极管应该换过！

飞过海2014

交易区新帖推荐

请问这个-30db,meter adj是调整什么用的>?

咝咝入扣

转一段关于电平表指示值的文字吧。

PLAYBACKLEVEL播放电平与UV电平显示表的调试
说到放音电平，很多人都喜欢使用315HZ/0dB测试带去调试。这种习惯是受到早期卡座调试电平手段的影响。一般工业标准中，盒式磁带录音机的电平参考标准大致分为两大标准：DIN标准与ANSI标准。DIN标准是以250nWb/m磁平为基准平台，ANSI标准是以160nWb/m磁平为基准平台。一盘250磁平的0dB测试带其信号响度与160磁平的0dB测试带相比相差4dB。也就是说：250nWb/m 315HZ -4dB = 160nWb/m 315HZ 0dB。
判断卡座生产厂家所生产的这台卡座，其显示屏中的电平表刻度标示到底是以DIN标准制造还是以ANSI标准制造的，可以通过显示屏刻度中的杜比符号位置来判断。当杜比符号位置位于-1dB位置上，则说明该显示屏是DIN标准250nWb/m的磁平刻度标示；当杜比符号位于+3dB位置上，则说明该显示屏是ANSI标准160nWb/m的磁平刻度标示。
因此，这就需要特别注意正确使用哪种标准的0dB电平带去调试。例如如果使用TEAC MTT-212N测试带去调试一台ANSI标准的机器，就需要让卡座显示屏中的电平落在+4dB位置上才算正确。
针对不同厂家参照不同的电平标准制造卡座为今后的第三方使用、评价、维护造成不必要的麻烦，杜比实验室推出了统一的电平测试标准。随后主要的杜比芯片厂家与卡座厂家，总共6个厂家向杜比实验室提交了总共7个型号的杜比电平测试带供杜比实验室进行认证。经杜比实验室认证的杜比电平测试带，要求在测试带上标注杜比符号并标明杜比电平。杜比实验室的杜比电平标准为200nWb/m磁平 400HZ正弦波信号 -1.2dB(DIN.REF)。随后，主要的杜比芯片制造厂家均以杜比标准来设计与制造自己的杜比芯片。这些芯片有一个共同特征就是，芯片的REC OUT引脚的电压是以杜比电平作为标准，是标准定值，不允许换算，以REC OUT的杜比电平决定其他输入与输出接口的放大倍率。例如，索尼公司的CX20188、CX20187和CXA1098Q等REC OUT输出均为245毫伏杜比电平；CXA1330、CXA1563S等REC OUT输出均为388毫伏杜比电平。日立HA12088、HA12090、HA12091、HA12169等REC OUT输出均为300毫伏杜比电平。

我也曾对931电平表为何对比其它卡座的峰值电平要高（高出约4dB，在别的机器上录的峰值4dB的磁带到了这台931上就达到8dB了。一度也怀疑是不是电平表虚高了。看了这篇文字恍然大悟了，估计931是遵从ANSI标准的指示值，虽然电平表上并没有杜比标记。）

suline

校准电平表要遵照维修手册要求，否则就是抓瞎，或者按所用芯片规格自己重新定义。。。。

飞过海2014

咝咝入扣 发表于 2018-11-5 19:48
转一段关于电平表指示值的文字吧。

PLAYBACKLEVEL播放电平与UV电平显示表的调试

如此说来721的电平应该没什么大问题，可能是ansi标准，一般放四类带都基本指示到头了，放一类带也到8db了，听不出有失真，那就不调了，关于电源板的r510不知道能否焊回去，我看这颗电阻仅焊开了一只脚而已、

飞过海2014

交易区新帖推荐

在网上根本就找不到victor  v721的维修手册，也找不到电路图，所以暂时什么都不敢动!

suline

欧版就是TD-V1010，这个应该找得到，我也可以发给你

飞过海2014

suline 发表于 2018-11-5 22:17
欧版就是TD-V1010，这个应该找得到，我也可以发给你

需要一份，麻烦发一个1434889089@qq.com,这台机器调好了效果非凡！

咝咝入扣

飞过海2014 发表于 2018-11-5 21:50
如此说来721的电平应该没什么大问题，可能是ansi标准，一般放四类带都基本指示到头了，放一类带也到8db了 ...

焊脱了一个脚肯定是不正常的。电路板上的元件要么就是缺省不装，要么就是正常安装，这样焊脱一个引脚看看是前任维修焊出来忘记焊回去还是为了排除某个故障而把它焊出来的折衷办法。你可以把它焊回去然后试试各个功能是否正常。721的维修手册我也有，只是在家里电脑上，回头查查这个R510是什么功能的

valoon

我好像看到这个电阻一脚被焊开，就是楼主图1电路板上脱焊的位置…………
楼主没注意到？？？

jimmydjh

咝咝入扣 发表于 2018-11-5 19:48
转一段关于电平表指示值的文字吧。

PLAYBACKLEVEL播放电平与UV电平显示表的调试

你好，我曾经用1K电平带对比555和931，都一样的，315电平到是差了2db，可对

咝咝入扣

jimmydjh 发表于 2018-11-6 10:12
你好，我曾经用1K电平带对比555和931，都一样的，315电平到是差了2db，可对

555电平表应该是DIN标准的

飞过海2014

valoon 发表于 2018-11-6 09:42
我好像看到这个电阻一脚被焊开，就是楼主图1电路板上脱焊的位置…………
楼主没注意到？？？

就是这一颗电阻被焊开了，我已经发现了，现在一切都正常，不知道能否焊回去？等有了电路图看看。

飞过海2014

jimmydjh 发表于 2018-11-6 10:12
你好，我曾经用1K电平带对比555和931，都一样的，315电平到是差了2db，可对

我对比了sony333，和721，不一样，差了4db，我没有测试带，正常录音721到4db，在333上放只到0db.

咝咝入扣

飞过海2014 发表于 2018-11-7 14:58
我对比了sony333，和721，不一样，差了4db，我没有测试带，正常录音721到4db，在333上放只到0db.

333ESG杜比标记在-1dB处，电平表就是DIN标准的
