家庭太阳能和燃气热水器水路系统

antoiny

本人设计了套水路，把太阳能和燃气热水器融入一个水路系统，请大家提意见，能否进一步简化和优化。
三种情况可能自由切换：1、夏天单用太阳能 2、单用燃气热水器  3、太阳能和燃气串联，太阳能的热水进入燃气热水器二次加热。整体水路设计全部是循环水
具体的和使用说明请看图

南昌雪军

给力啊··········一般的人确实摸不着头脑。设计好了，使用起来，确实节省不少的开支和方便。

firry_dl

我基本就是这么搞的，用了几年，一些注意事项请参考：
1，串联模式不实用，太阳能出水的某些温度下，比如30多度时，锅炉烧热水时开时停极不稳定；
2，太阳能出水最好加个名牌混水阀，否则夏天100度的水直接下来。另外，太阳能距离家里高度是多少？顶楼的话是需要加增压泵的，增压泵要用流量控制不要压力控制的，否则也是开开停停的；
3，球阀太多，时间长了就忘了怎么组合开关，装修时还不容易布局。
4，一般太阳能要承压式或者非承压式300L以上才有独立的冷热水管哈。
5，最严重的问题是整体能形成的回路太多，冷热水到处窜。特别是锅炉，只要打开阀门，水是可以从热水管进到冷水管的。这个问题很严重，看你图中已经有很多个回路了，止逆阀太少（这玩意还不是特别可靠），一定有问题。

南昌雪军

firry_dl 发表于 2018-11-22 22:51
我基本就是这么搞的，用了几年，一些注意事项请参考：
1，串联模式不实用，太阳能出水的某些温度下，比如3 ...

你还别说，你12345说下来，句句都是大实话！

都是经验哈！论坛有你更精彩！

给力啊！

shenjianqiu

复杂啊，有没有电子阀，可以根据温度自动转换的，譬如太阳能出来的温度低于多少，自动关闭太阳能那路热水，转到燃气那侧供应热水？

antoiny

FIRRY兄弟，感觉你的指导意见！特别是你说串联时太阳能热水温度高时锅炉启停问题值得参考。
我就几点问题做说明：
1、开关组合问题，其实3种模式对应的是开1 ，开2，开3，比较好记
2、布局不方便问题，三阀可用电磁阀代替，所以切换时只要按开关就行了。
3、我的太阳能是承压式的，并且有温度控制，最高不会超过60度
4、冷水回串模式，请兄台仔细推理一下对应的三种模式下是否有回串问题（承压式太阳能在出水口关闭的情况下冷水是进不去的）

antoiny

我到是有两个问题想请教各位大侠：1、水用型常闭电磁阀是否会牺牲流量（就好像角阀一样）？2、我设计图中循环水控制器及增压泵的位置在单阀之前，而标准的装法是在单向阀后，锅炉冷水进水前端，这有没有问题，是否影响循环系统工作？

antoiny

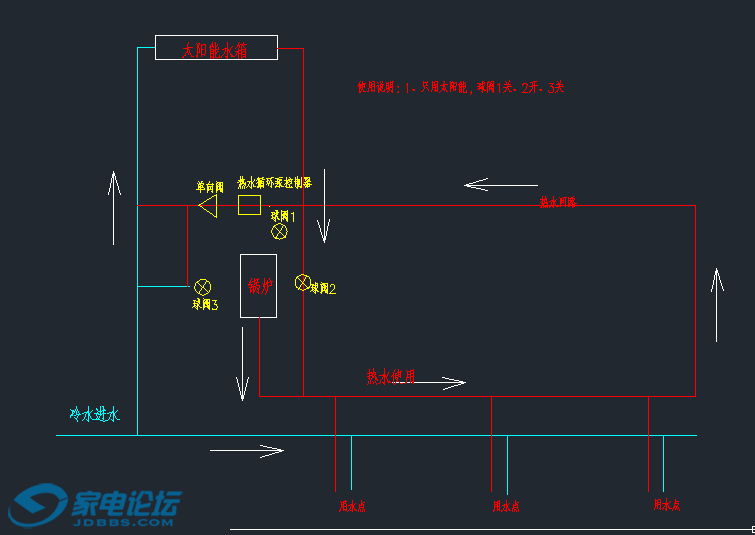

另外将三种模式下对应的工作模式推理图发出来，请大家找毛病，三种模式用是否对应以下推理图？整体设计是否是问题？

bangbing123123

楼主的想法我10年前就用了，特地布了管路接了燃气热水器分控阀门，最后情况是根本没用装燃气一套太阳能就足够家用了，阴雨天利用峰谷电加热装个功率开关远程控制，主要是节能日照有半天就可以到洗澡温度。

antoiny

就没别人专家提意见了？

nm63428

是否能采用恒温阀，当太阳能温度低时煤气自动逐渐加热混入

antoiny

楼上请教了，是加热混入哪里？太阳能水箱还是直接混入热水出水

hcjf2002

建议楼主不要搞串联，原因如下：
1.管路太长，热损耗大，出热水慢。
2.阀门过多，水头损失大，管理难（家里人根本搞不清）。
3.太阳能的水串如热气热水器会压力不足，无法工作。
