*** SONY老 DISCMAN 铅酸电池 改 锂电 ***

Capstan

这个改装原理浅显，零难度，零技术含量。就是一年没动烙铁了手痒痒了，楞找个东西拿来折磨一下，而已。

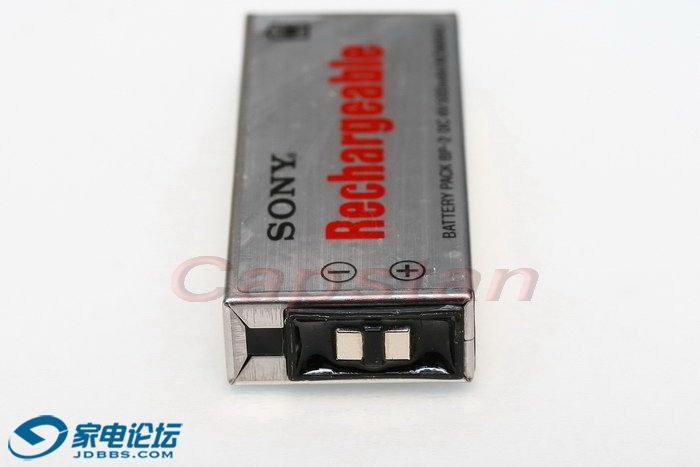

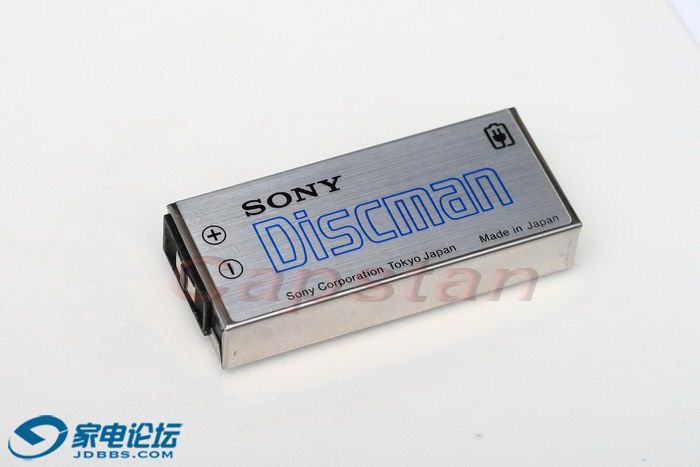

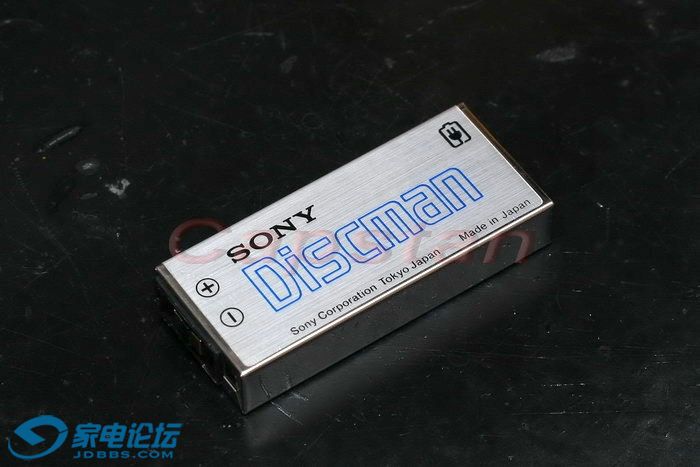

弄谁呢？拉开柜门扫视一周，得了，就你了，三十年高龄的老废物一个：SONY BP-2 铅酸蓄电池。
这块电池在超薄机横行之前的老SONY DISCMAN 上普遍使用。

之前一直以为只有AIWA栽在了铅酸电池上，玩SONY老DISCMAN后才知道原来那个时代各个厂家普遍使用铅酸，原因很简单：没有更好的方案，如今早已淘汰的NiCd电池那时候属于昂贵的玩意，而且还不好使，记忆效应显著，只有配备了“放电器”的“大哥大”才用得上。。。

进入90年代各厂纷纷淘汰老旧的 Lead-Acid 电池，转向NiMH。只有AIWA死扛到底，结果大家都熟悉：NiMH电池不少到现在仍然能使用；而铅酸电池，只要闲置不用几个月基本上就废了。时至今日无一幸存，全部报废。

这颗 SONY BP-2 也是一样，别看它外表仍然光鲜，内里早已干涸，端电压为零，最多只是个摆件，没半点实际用处。


弄它！

触点干干净净。

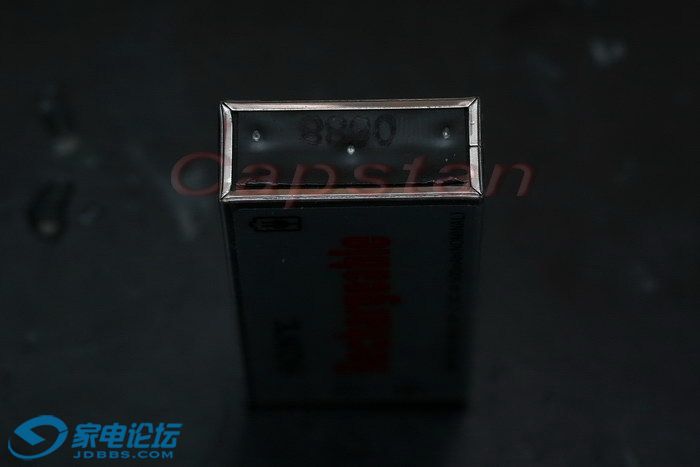

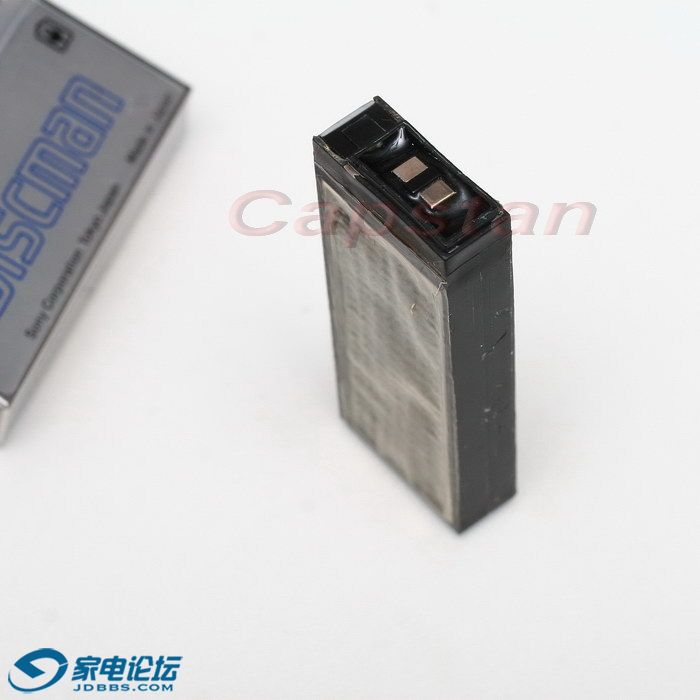

屁股空空荡荡，正好爆个菊拿来装充电的 microUSB 口。


开拆！方法不用说，正常人一看就会。

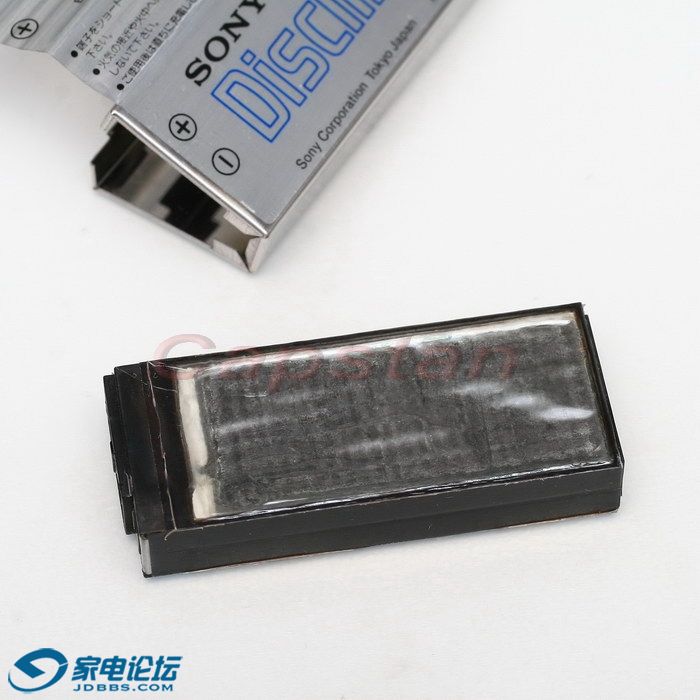

硫酸！硫酸啊！洪水猛兽一般的存在，这里居然就一层薄膜盖着，直接能看到里面的铅板。

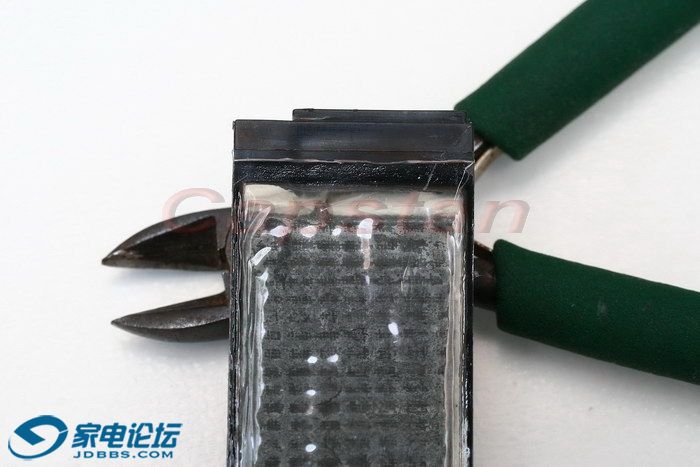

透过透明薄膜，内里结构清晰可见，包括白色的阴阳电极隔离网。

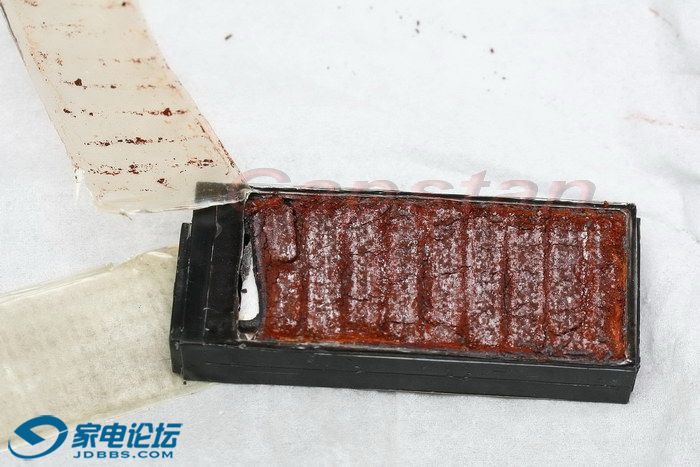

一把小刀可以轻易把薄膜掀开。里面早已彻底干燥，只剩粉末状的 Pb 和 PbO2。
对于这种电解液干涸的电池其实可以开小孔注入稀硫酸恢复部分性能，但我觉得这个锂电遍地的时代救活一具木乃伊实在是太过行为艺术了一点。


铅电池电压只有2V，这块4V的电池是 2S1P 二串结构。两面的铅板都抠干净，露出来两个单体之间的隔离膜。

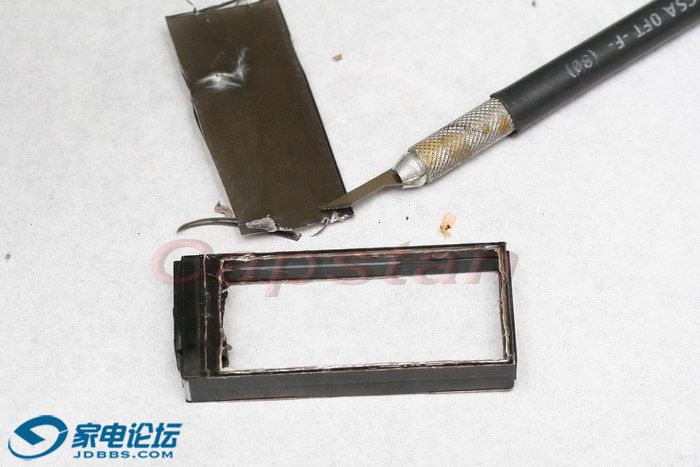

隔离膜切掉。

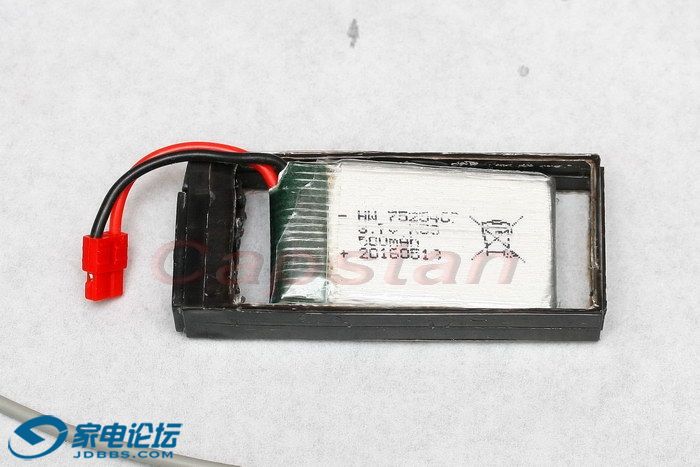

随手拿过来一块模型上用的锂电比划一下，小了点，物尽其用先用上吧。极致一点的话可以某宝上看看更大点的，目测1000mAh（比原装翻倍）没问题。


这是原先两个单体的泄压阀，反正不碍事，保留不动。


用万用表找到两个触点对应两个桩头，上锡焊接引线出来。另外两个桩头是 2S 单体之间串接用的，空置不管。

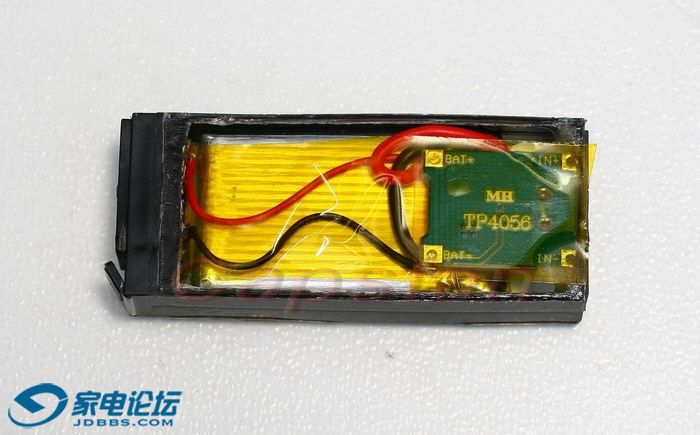

充电板和电池焊接完成。

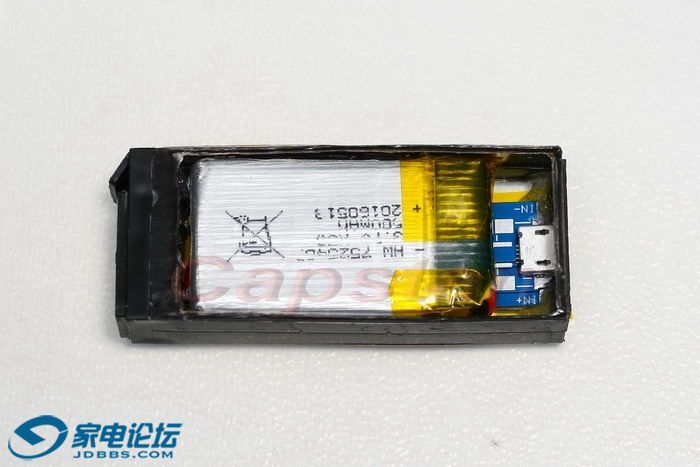

塞进电池框里。框的屁股对应位置挖孔露出 microUSB插座，上环氧树脂固定。


因为外面还有一层金属壳，所以PCB这一面必须贴上 Captan 高温胶带。


金属壳扣回去，贴纸复原。完事。

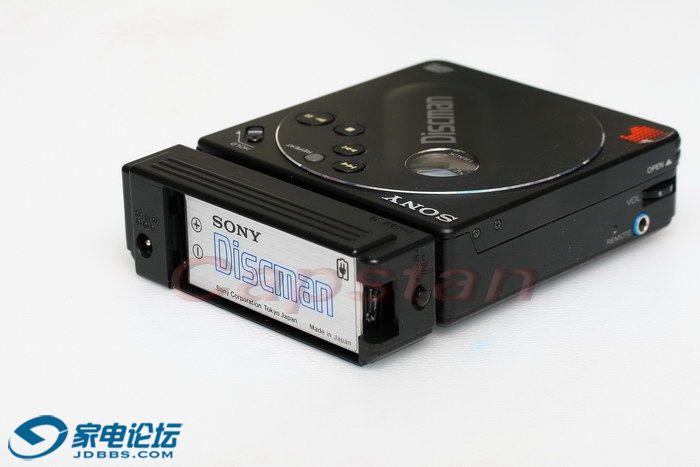

用万用表验证正负极无误。装CD机上试机，一次成功。

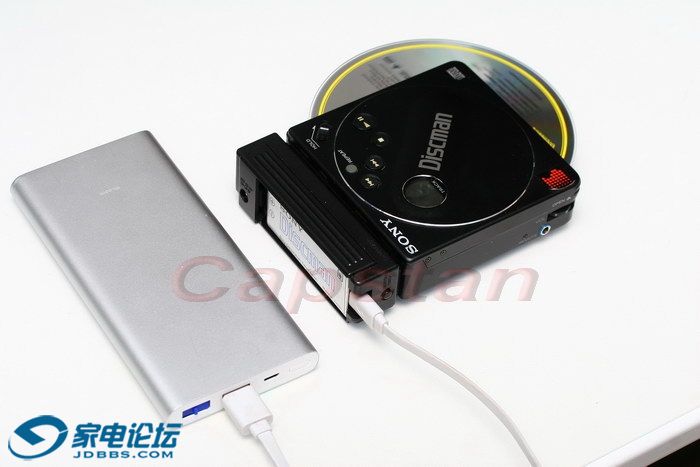

D-88的电池盒在电池microUSB插口这里正好有个缺口，可以边听边充电。


其实到这里已经大功告成了。但手痒嘛，搞事情嘛，就搞的彻底一点，让它和原装没改过一样使用：USB 或 原装电源  双充电。

原装电池盒里有充电电路，当然是充2S铅酸用的，实测可以直接对 LiPo 充电，但有个问题：截止电压太高，实测高达5.1V，锂电充到这个电压早就冒烟了！！
幸运的是，Pb-Acid 和 Li-ion 的充电算法完全一样，都是 CC-CV，即先恒流充电，到截止电压后恒压减流。电路如下：

电池盒内置的充电PCB

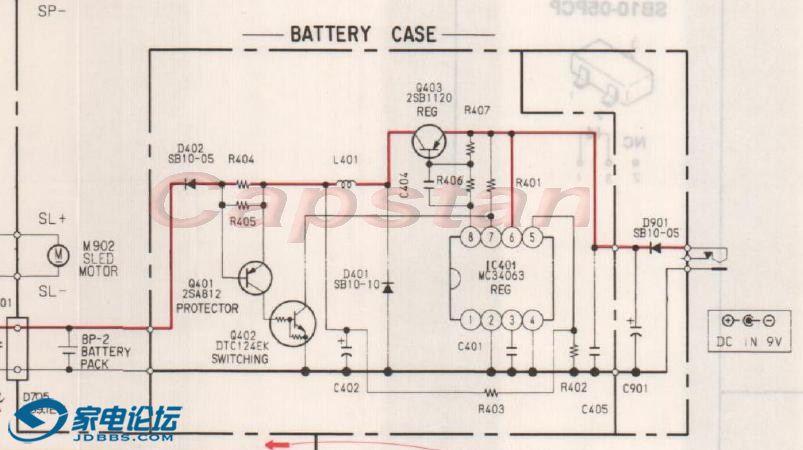

Service Manual 给出的原理图。


顺便指出，原厂 SM 的原理图画错了，实际上电压反馈的取样点在限流三极管Q401/Q402之后，而不是之前。


R403 和 R402 组成的电阻分压网络决定了输出电压，原装为了适应二串铅酸把输出电压设定在了5.05V，实测5.12V。

输出电压计算：Vout =（1+R403/R402）*1.25V

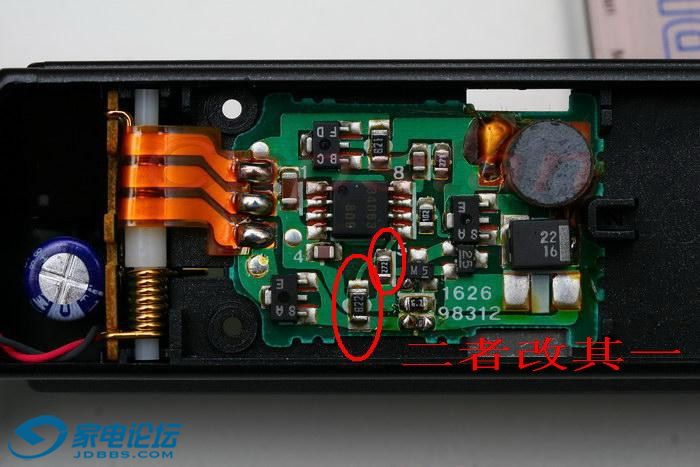

改 R403 或者 R402 都可以改变输出电压，我选择改 R402，理由尴尬：手里0805规格电阻的阻值比较全。。。。


R402 2.7k --> 3.6k，计算输出 4.097V，实测输出 4.17V，完美。

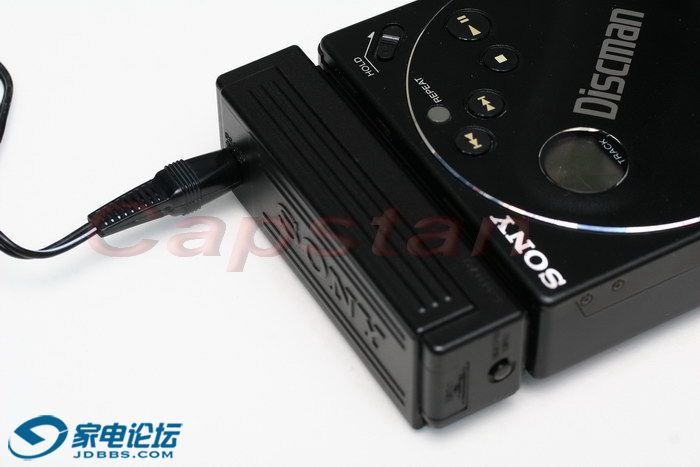

完工。可以用随处可见的USB充电，也可以用原装9V DC电源充电，二者都支持随充随用，边冲边用。

风筝79

shiming1965

高手啊

fnsjp

圆柱形三洋锂电池两三节也可以吧，包起来弄一组

ahtlhn

芯片充电很烫，贴着锂电池半年就会鼓包啊

david-ease

好贴

david-ease

请教下capstan兄，D88电池盒的这个充电电路，是如何实现“CC-CV，即先恒流充电，到截止电压后恒压减流”这个充电模式的？该电路实现该充电模式的原理可否具体解释下？
按我理解，MC34063实现的是降压稳压，Q401、Q402实现的是限流。
该电路充电是否只是简单的恒压恒流的充电方式？

Capstan

david-ease 发表于 2019-4-26 18:23
请教下capstan兄，D88电池盒的这个充电电路，是如何实现“CC-CV，即先恒流充电，到截止电压后恒压减流”这 ...

对。所谓CC-CV其实就是限压限流的电源，谁达到就限制谁：电池端电压较低时限流起作用；达到设定端电压上限（多数4.2V，近年不少电池为压榨容量已可充到4.4V）后限压起作用。
