爱华JX303，JX505系列磁带机不能反向播放故障的彻底修复

老爷庙

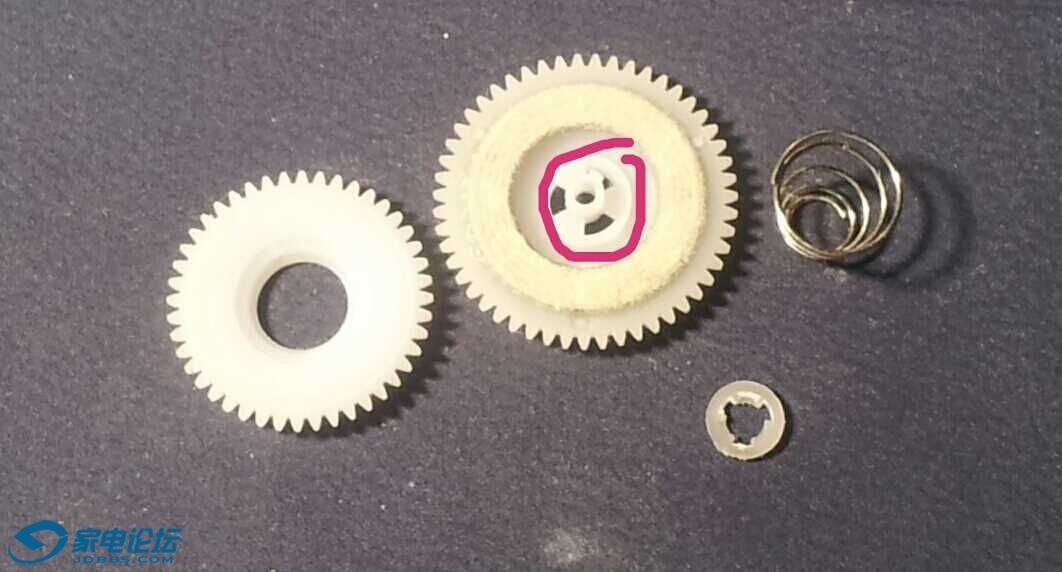

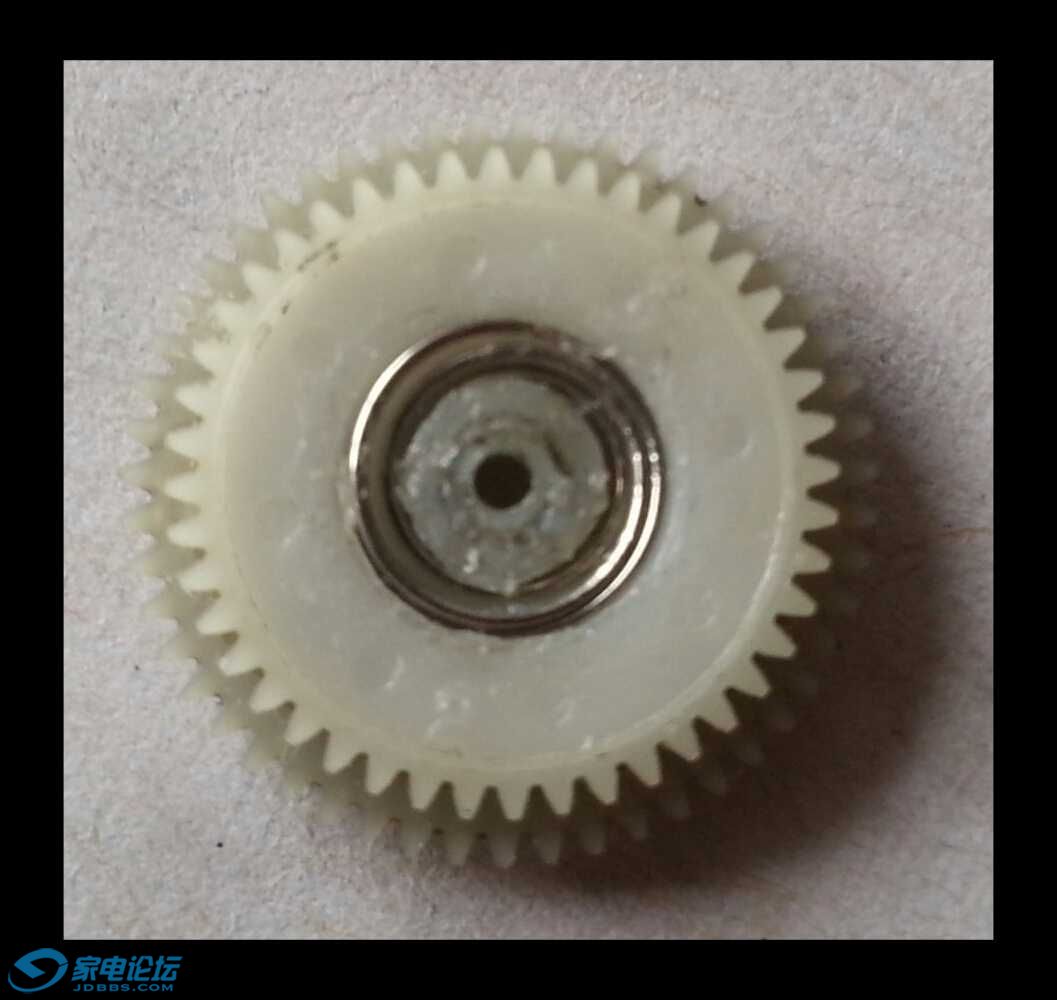

前段有坛友讨论该型机器不能反向播放的问题(自动和手动都不行)，在排除皮带问题后，就是反向播放齿轮组故障造成的。该齿轮组由二个齿轮，毛毡，压簧和塑料卡圈组成，见图。正常情况下齿轮组由卡圈卡住，二个齿轮通过压力磨擦传动。当齿轮轴上的三个卡爪损坏后，卡圈卡不住压簧，二齿轮间磨擦减少，造成反向播放带不动而停机。笔者修理过十几个机器，都是那三个卡爪老化断掉，卡不住卡圈造成的，当拆下齿轮组时，只要压簧卡圈是分离的，就出这个故障，这是该类机芯的通病。解决方法是先用医院的止血钳夹住组合好齿轮组，用图中的任一种胶粘住卡圈，胶干之后取下止血钳，转动二齿轮能相互转动就修好了，注意用胶，不能将二齿轮粘死！如果塑料卡圈损坏，可用适当的塑料或金属圈代替，粘好齿轮组见最后图。另外，毛毡磨损大的，可换块鹿皮贴上，含油污的，需用洗涤剂浸泡去油，增加磨擦力，否则也返带困难

kkppt

交易区新帖推荐

学习了爱华jx505屏幕有多的吗，能否卖我一个，我这个透明了显示不全了

tyhj1216

我粘过，没用哦

mhxx

作为一个初学者的我，表示非常的不服，虽然没楼主修得那么多，但也自己研究过和在技术群讨论过此类机芯不能返带的通病，这个懒轮下面出现这个问题起码超过百分之99，也曾经和楼主一样用胶水粘死过这个塑料卡扣，有几个机子确实解决了问题，但很多机子还是故障依旧，笼统的说还是机械部分返带阻力大造成这个问题，但引起阻力大的，有近端和远端的机械传动部位油腻，还有维修之后人为的，我碰到过好几个机芯这齿轮下坏的，一拆就分开的，但返带没任何问题，所以我来砸场子了，楼主发现的这个问题，只是修复这机芯通病的其中一条路，而不是唯一的一条路。

wsz8288

原装好的好齿轮有返带不成功的，坏的没粘的也有返带无问题的，

pengjie197676

交易区新帖推荐

感谢楼主分享

99199

机芯老化变形是最大的原因。

feelnianhua

昨天深度清理pl50，摔了一下就不翻带了，每次遇到这个机芯文体，论坛总能找到学习贴～也是醉了……

icidai

感谢楼主分享

發哥

很好，集思广益

hgsjf

mhxx 发表于 2019-10-14 15:15
作为一个初学者的我，表示非常的不服，虽然没楼主修得那么多，但也自己研究过和在技术群讨论过此类机芯不能 ...

是的，这只是其中部分原因，有些机芯换了完好的摩擦轮也没用的，另外压带轮老化变硬也有关系。

bmwsony123

这个的确只是一个因素   返带故障有很多种原因，所以这个还是没有一个定论的 ，的确我发现有返带正常的里面也是分开了  ，返带问题还是机械阻力的问题较多。

爱情离合器

我想把我的一个好的jx505给出了，已经没有当初买回来好用了，怕再过一段时间就变尸了

一杯烈酒

手头几个jx303,jx707，技术渣，一直没敢下手

lswj

按照楼主提供的方法和思路，成功修复不能正常走、带返带的JX505。
