松下B905卡座想装个仓门灯求助

aa2527 · 发表于 2020-2-4 19:22

您需要登录才可以下载或查看，没有账号？注册

x

关在家里无聊到极点，只能变着法子折腾卡座，手上有台松下B905卡座，状态不错，原装来无仓门灯，想自己装个仓门灯，不懂电路，平时最多换个皮带，小白一个，请论坛的各位老师指导，看从哪里接线出来，需要些什么材料，麻烦各位老师了，谢谢

aa2527 · 发表于 2020-2-4 22:07

求指教，谢谢

david-ease · 发表于 2020-2-5 00:34

原理上很简单，找个高亮的发光二极管（或小灯胆）和限流电阻，接入3v以上的低电压就可以了。
关键是要从机器电路上找出那组受控（即开机时才会出来）的低电压。
比如电压5v左右，用一个300欧左右的电阻和发光二极管串联。
若有机器电路图，一般不难实现的。

轻舞疯刀 · 发表于 2020-2-5 10:36

上个开仓图看看

aa2527 · 发表于 2020-2-5 13:27

david-ease 发表于 2020-2-5 00:34
原理上很简单，找个高亮的发光二极管（或小灯胆）和限流电阻，接入3v以上的低电压就可以了。
关键是要从机 ...

量了一下变压器出来的排线，8.6v左右电压，能在那接线吗？

aa2527 · 发表于 2020-2-5 13:30

轻舞疯刀发表于 2020-2-5 10:36
上个开仓图看看

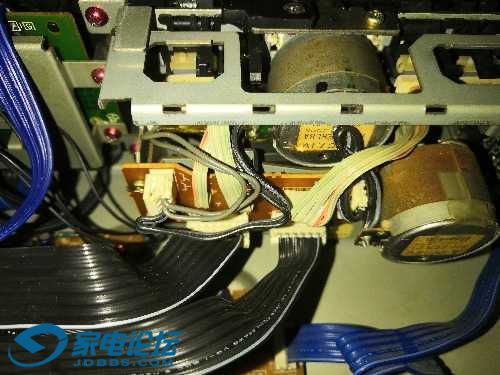

如图，，，，，，

轻舞疯刀 · 发表于 2020-2-5 13:59

把白片片换成磨砂散光板，后面装个那种芝麻大的LED。。。。。。

aa2527 · 发表于 2020-2-5 14:16

轻舞疯刀发表于 2020-2-5 13:59
把白片片换成磨砂散光板，后面装个那种芝麻大的LED。。。。。。

我就准备在顶部磁带识别开关那装灯算了

活在生活 · 发表于 2020-2-5 14:37

买块LED发光板贴在中间，取5v电压就脱手

lanliyang · 发表于 2020-2-5 14:42

这种最简单了，随便搞段LED灯带，看灯带多少电压的，机器待机，拿个表在主板上到处测，测到合适电压装上就行了。大不了变压器输出端接上整流板给灯专门供电
